面粉厂用气动驱动方形插板滑动门结构

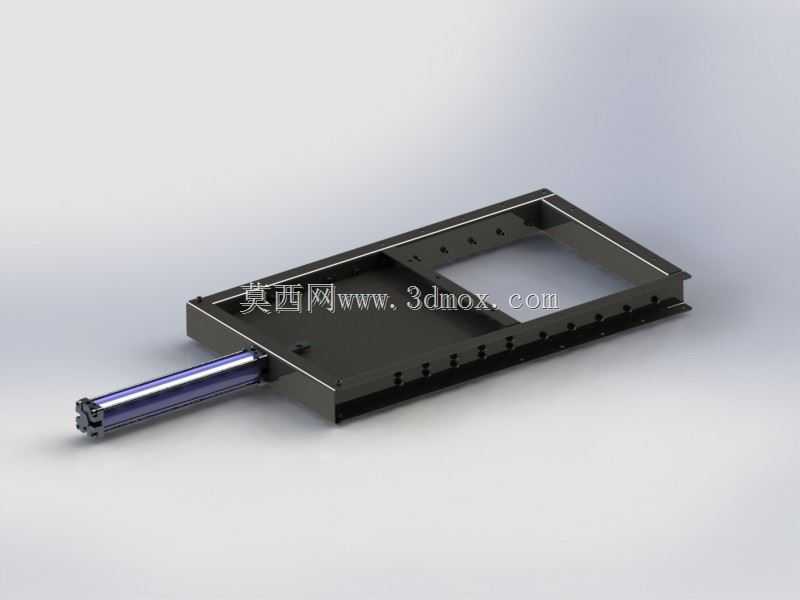

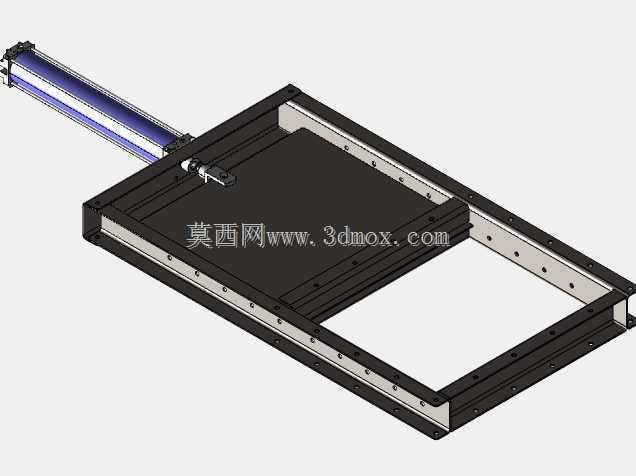

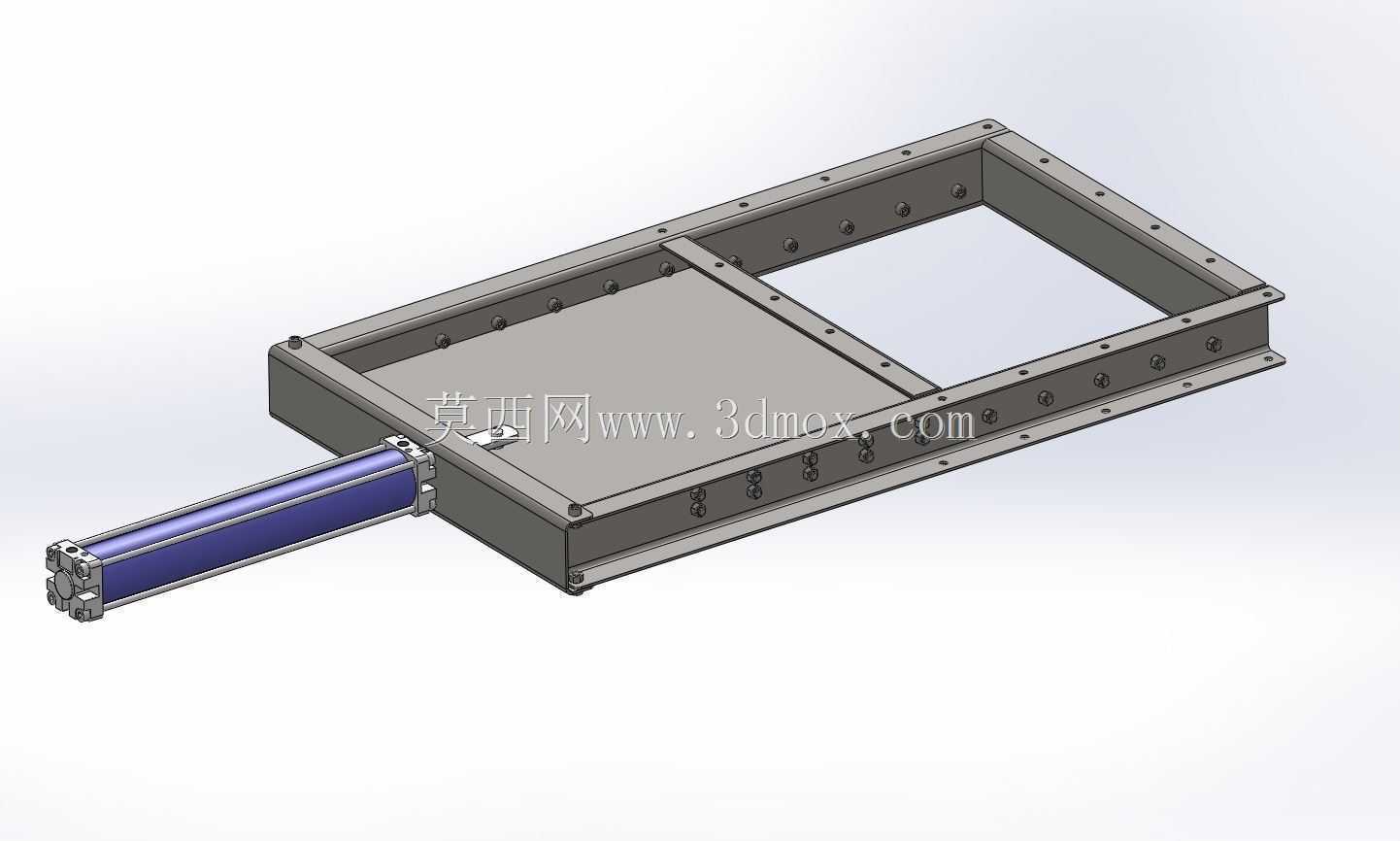

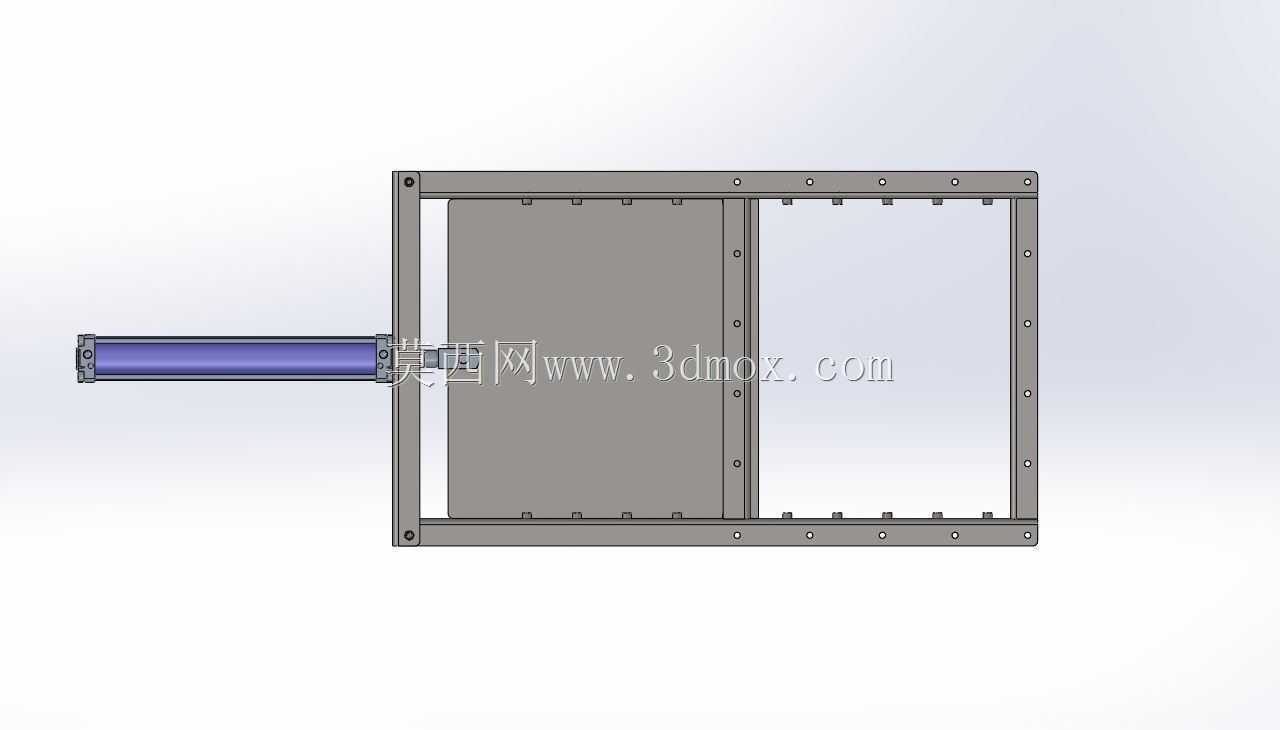

　　这款滑动门结构主要面向面粉加工生产场景设计，属于粉料输送管路中的截通控制部件，日常安装在粉料仓出料口、溜管衔接段、输送设备进料端位置，用来控制面粉、麸皮等粉状物料的通断状态，避免粉料输送过程中出现窜料、漏料问题，也可在设备检修时截断上游料流，保障检修作业的操作安全。从结构设计逻辑来看，整体采用方形法兰对接的安装形式，外框为一体式焊接钢结构，法兰边预留均匀分布的螺栓安装孔，可直接与同规格的方形溜管、仓口法兰配对安装，不需要额外制作过渡连接构件，安装时仅需保证法兰面密封垫平整，即可避免粉料从衔接缝隙溢出。滑动闸板采用贴合框体内导轨的平板结构，闸板与框体接触位置设置有耐磨密封衬条，既可以降低闸板往复滑动的摩擦阻力，

　　也能避免细粉卡入滑动间隙造成闸板卡滞，长期运行也不会出现粉料泄漏的问题。驱动端采用标准气缸直连结构，气缸活塞杆通过连接块与闸板端部刚性固定，气缸行程与闸板的全开、全关位置精准匹配，当气缸活塞杆完全伸出时，闸板完全封堵框体通流截面，彻底截断料流；当活塞杆完全收回时，闸板完全退至框体侧腔，通流截面完全打开，保证粉料顺畅通过，不会出现积料堵料的情况。设计过程中充分考虑面粉厂的作业环境特性，所有钢结构件表面均做防锈喷塑处理，避免长期接触潮湿粉料出现锈蚀污染物料的问题，气缸选用防尘型气缸，适配多粉尘的车间环境，可降低粉尘进入气缸缸体造成密封件磨损的概率。从安装边界来看，整体结构沿气缸轴向的安装长度预留了气缸维护空间，日常更换密封件、

　　清理闸板间隙积料时，不需要整体拆除设备，仅需拆除侧端盖板即可完成维护作业，大幅降低日常运维的工作量。框体的通流截面尺寸匹配面粉厂常用的溜管规格，可直接替换原有老旧的手动插板门，不需要改动现有管路布局，适配性较强。闸板的滑动行程经过精准核算，全开状态下不会出现通流截面缩径的问题，可保证物料下落流速稳定，不会因截面变化造成粉料结拱堵料。
