面粉厂用关风旋转给料气闸结构

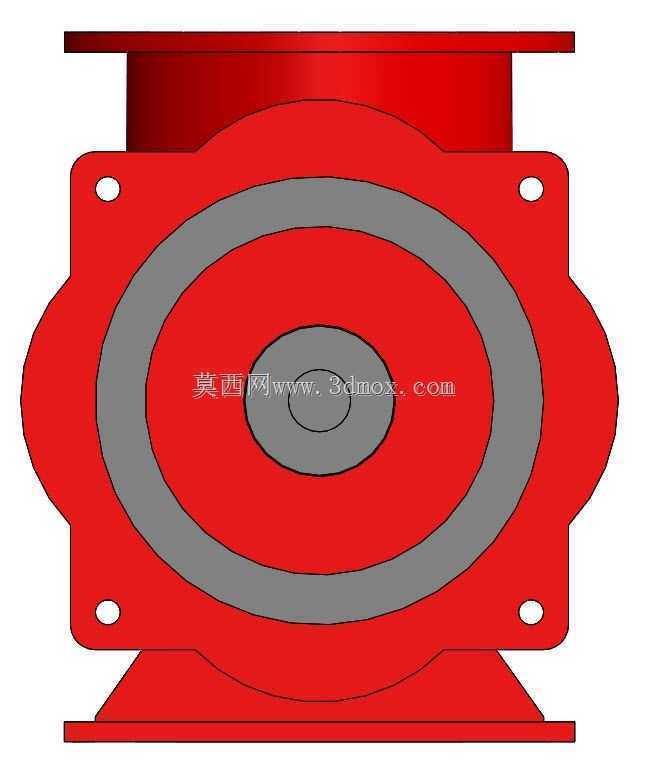

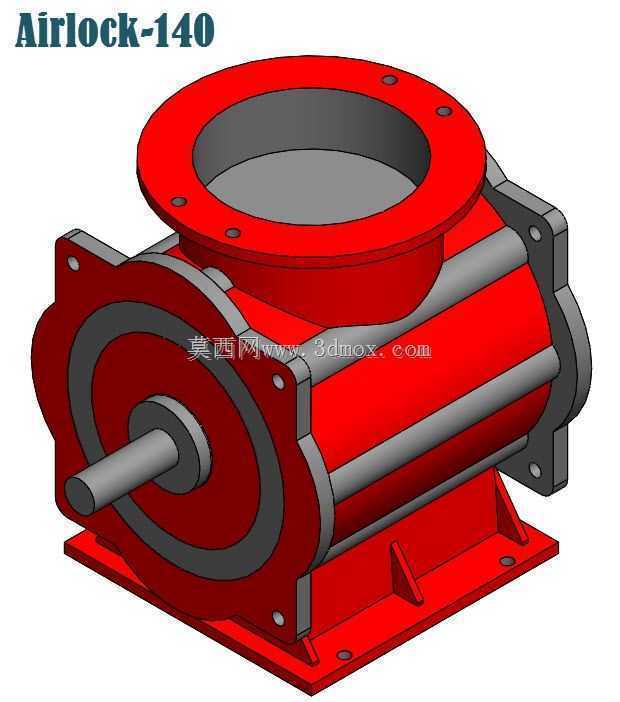

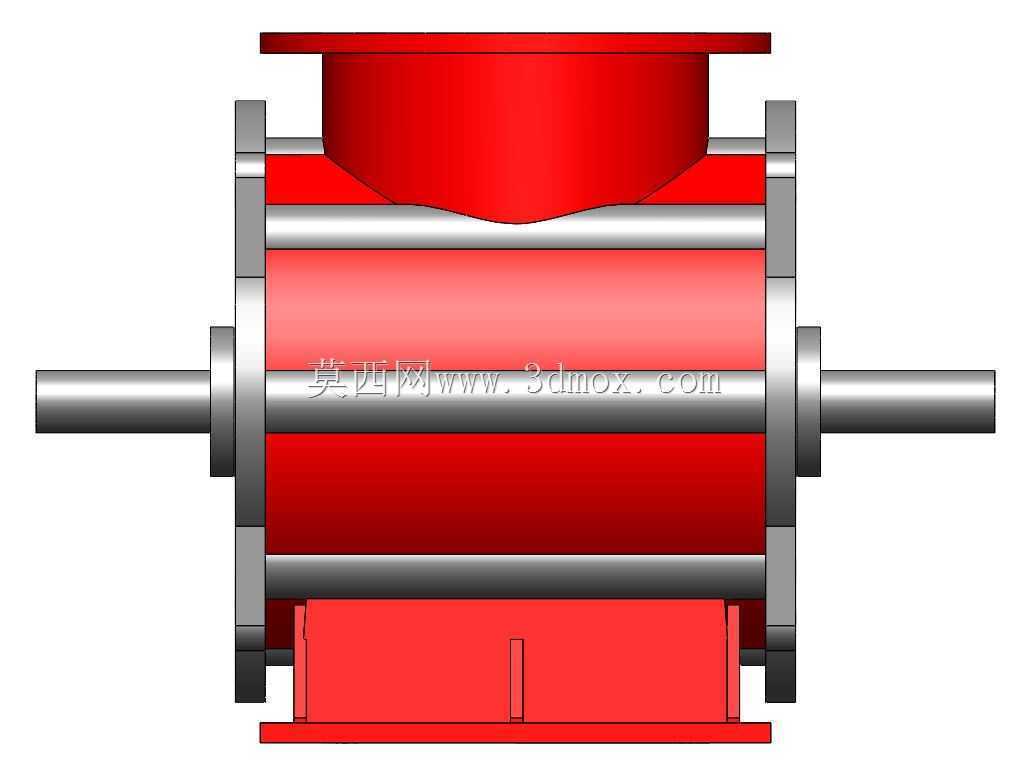

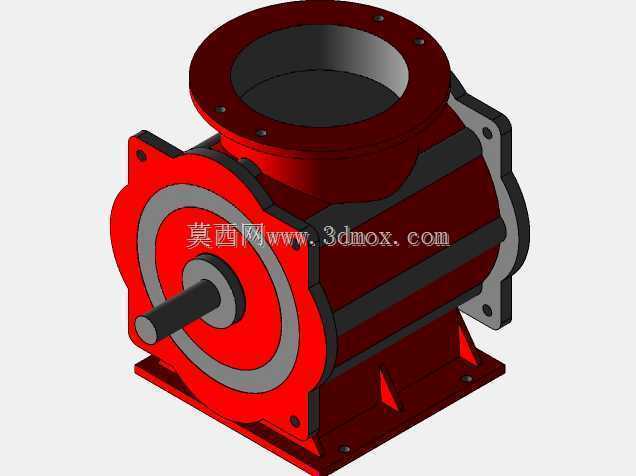

　　这款气闸结构主要面向面粉加工场景的粉体输送环节设计，核心作用是在气力输送系统中完成上下腔体的气压隔离，同时实现粉体物料的均匀连续给料，避免输送管道内的气流窜入料仓造成风压损失，也能防止料仓内的粉料出现喷涌、漏风问题。从结构设计来看，主体采用卧式转子布局，顶部设置圆形法兰进料口，可直接与上方料仓的出料法兰对接，底部通过自带的安装支座固定在设备机架上，侧面的端盖采用螺栓紧固结构，方便后期拆解维护转子与腔体间隙。转子部分采用多叶片分格结构，叶片与腔体内壁的间隙控制在极小范围，既保证转动过程中不会出现卡料，又能实现可靠的料封效果，避免上下腔气压连通。进出料口的法兰尺寸匹配常规面粉厂输送管道的通用规格，安装支座的螺栓孔位预留了足够的调节余量，

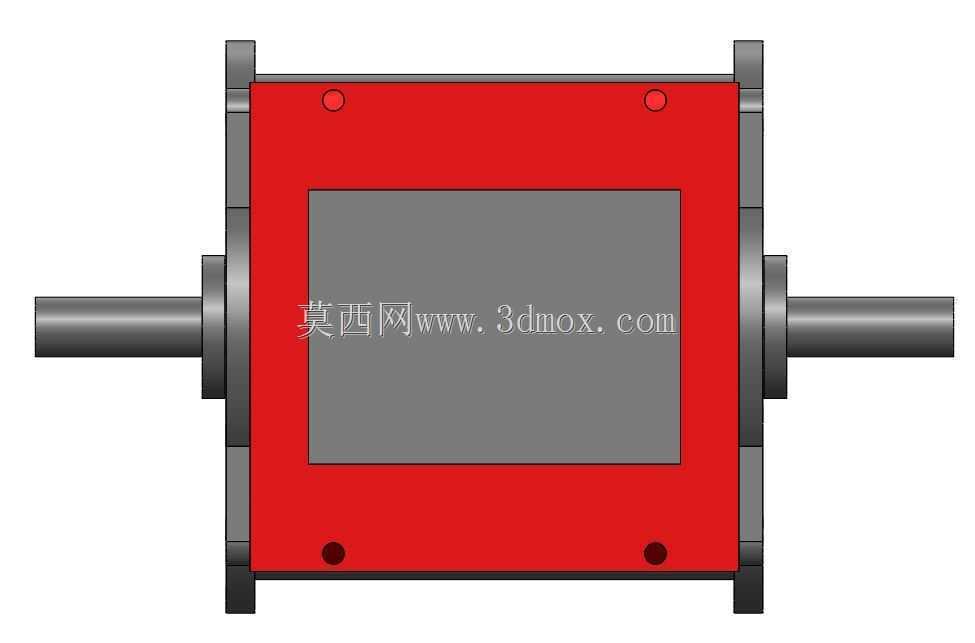

　　可适配不同机架的安装公差，不需要额外制作过渡连接件。设计过程中重点考虑了面粉类物料的流动性特点，转子叶片边缘做了小角度倒角处理，减少粉料在叶片与腔体夹角处的残留堆积，避免长期运行后出现物料结块卡滞的问题。腔体外部的加强筋结构沿着轴向与径向交错布置，在控制整体壁厚、降低设备自重的同时，保证腔体在承受两侧压差时不会出现形变，维持转子与腔体的间隙稳定。伸出端的轴结构预留了标准的联轴器安装位，可直接匹配常规减速电机的输出轴，不需要额外定制连接配件，端盖处的密封结构采用适配粉体工况的接触式密封，防止粉料从轴端泄漏造成车间粉尘污染。整体安装边界充分考虑了面粉厂车间的设备布局空间，设备主体的宽度、高度尺寸适配常规楼层间的设备安装间距，

　　侧面的检修空间预留充足，日常维护时不需要拆解上下连接的管道即可完成端盖拆卸、转子清理的操作。在实际工况运行中，转子匀速转动时，上方料仓的粉料落入转子的分格腔中，随着转子转动到下方腔体位置，粉料在重力作用下落入下方输送管道，整个过程中始终有叶片填充在腔体截面位置，阻断上下腔的气流通道，既保证了粉料的连续输送，又能维持气力输送系统的风压稳定，避免因漏风造成的输送效率下降、能耗升高问题。
