剖分式SN系列重载轴承支撑座结构

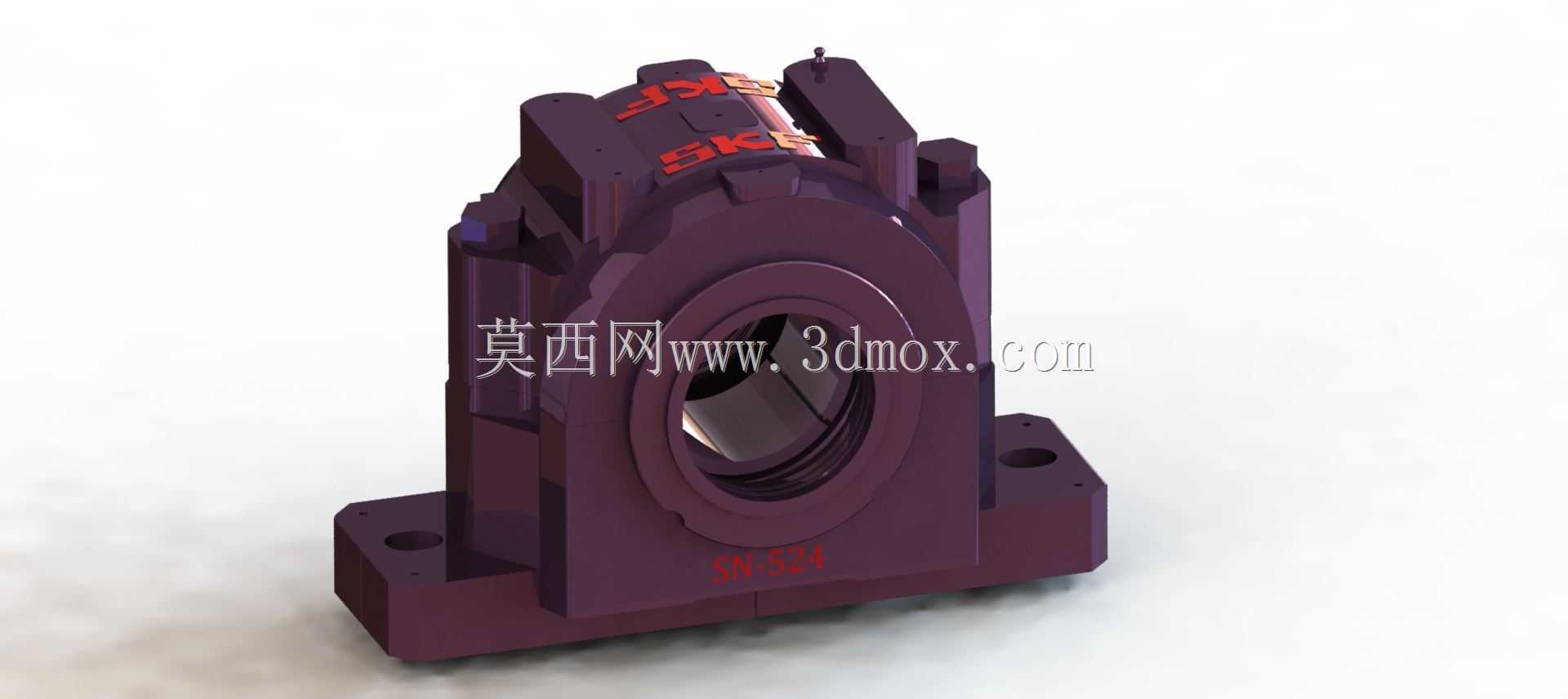

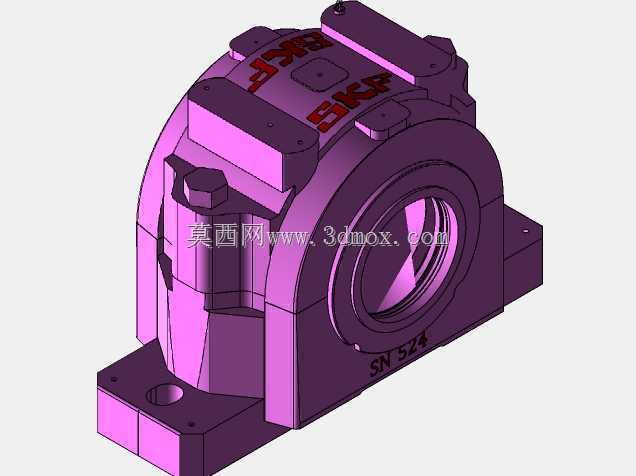

　　在矿山输送、冶金轧线、重型风机这类长轴传动场景中，轴系的径向支撑载荷往往能达到数十千牛，常规的整体式轴承座在后期维护更换轴承时，需要拆解整段轴上的联轴器、带轮甚至相邻传动部件，停机拆装的工作量极大，剖分式轴承座正是为解决这类运维痛点设计的支撑部件。这款SN系列轴承座采用上下对开的分体结构，底座与上盖通过两侧的螺栓副实现锁紧，安装时可先将轴承内圈与滚动体预装在轴上，再扣合上下座体完成固定，后期更换轴承无需挪动轴系两端的传动组件，能大幅缩短重型设备的运维停机时长。从结构设计来看，底座的安装面设置了两个对称的地脚螺栓孔，孔位的同轴度与安装面的平面度公差控制在IT7级以内，可保证安装后轴承座与设备机架的贴合度，

　　避免因安装面翘曲导致轴承承受附加偏载。座体的轴承安装腔与轴承外圈采用过渡配合，腔体内预留了润滑脂存储空间，两侧的密封槽可适配毡圈或唇形密封圈，能阻挡车间内的粉尘、切削液等杂质进入轴承滚道，同时避免润滑脂泄漏。座体的壁厚根据载荷分布做了差异化设计，承载区的壁厚比非承载区厚30%左右，既保证了重载下的结构刚性，又不会过度增加整体重量。在实际选型应用中，这类轴承座通常适配调心滚子轴承或深沟球轴承，可承受较大的径向载荷与一定的轴向窜动，广泛用于带式输送机的托辊轴、破碎机的主轴、大型通风机的传动轴等部位。设计建模时需要重点关注上下座体的合模面定位精度，通常会在合模面设置定位销孔，避免锁紧时上下座体错位导致轴承安装腔圆度超差；

　　同时要校核地脚螺栓的间距与设备机架的安装孔位匹配度，底座的高度尺寸要保证轴系安装后与相邻传动部件的中心高一致，避免出现轴系不对中引发的振动、轴承过热等问题。座体两侧的螺栓孔要做沉头处理，保证螺栓锁紧后头部不突出座体表面，避免与周边的防护罩、管线产生干涉。从安装边界来看，这款轴承座的轴向宽度要预留出密封件与端盖的安装空间，径向方向要留出足够的润滑脂加注操作空间，日常运维时可通过座体上预留的注油孔补充润滑脂，无需拆解座体即可完成保养作业。
