带调节机构的法兰式料流控制阀结构

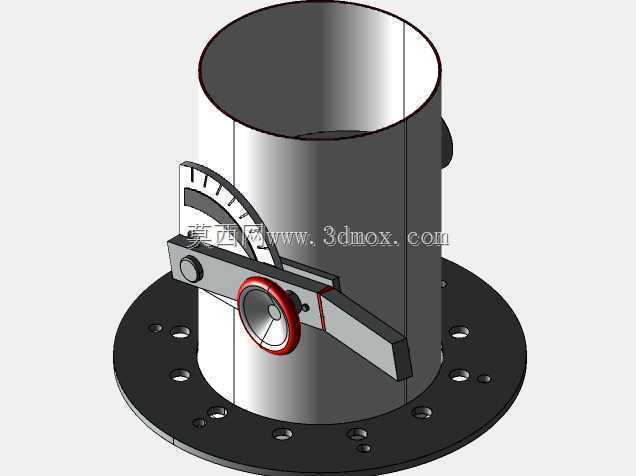

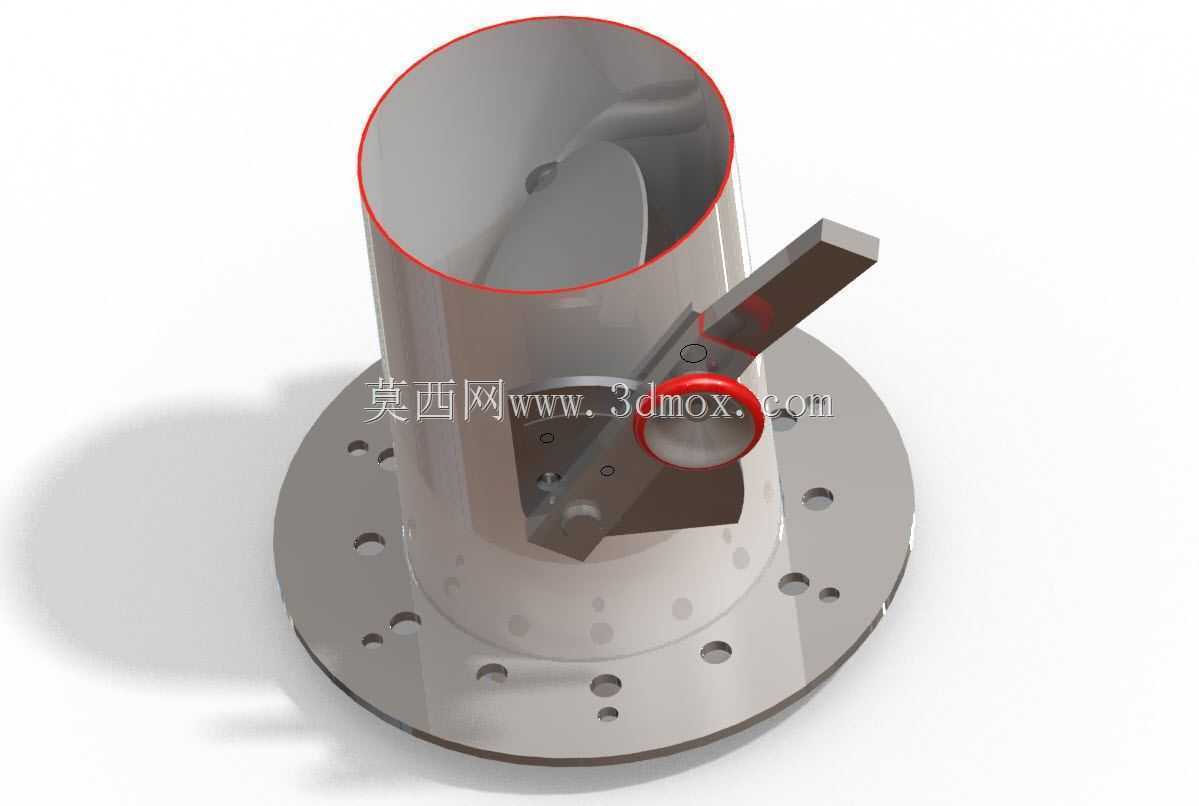

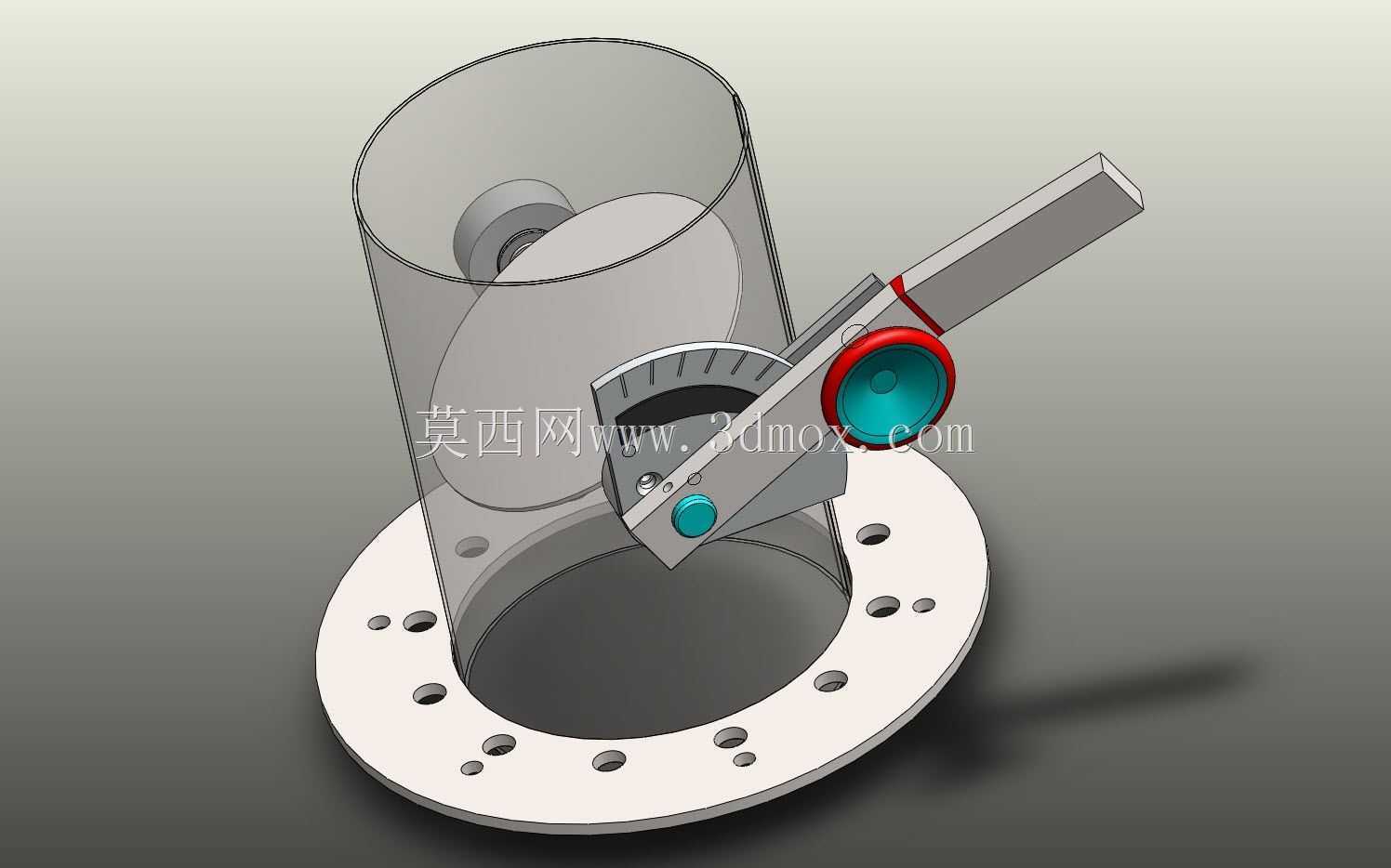

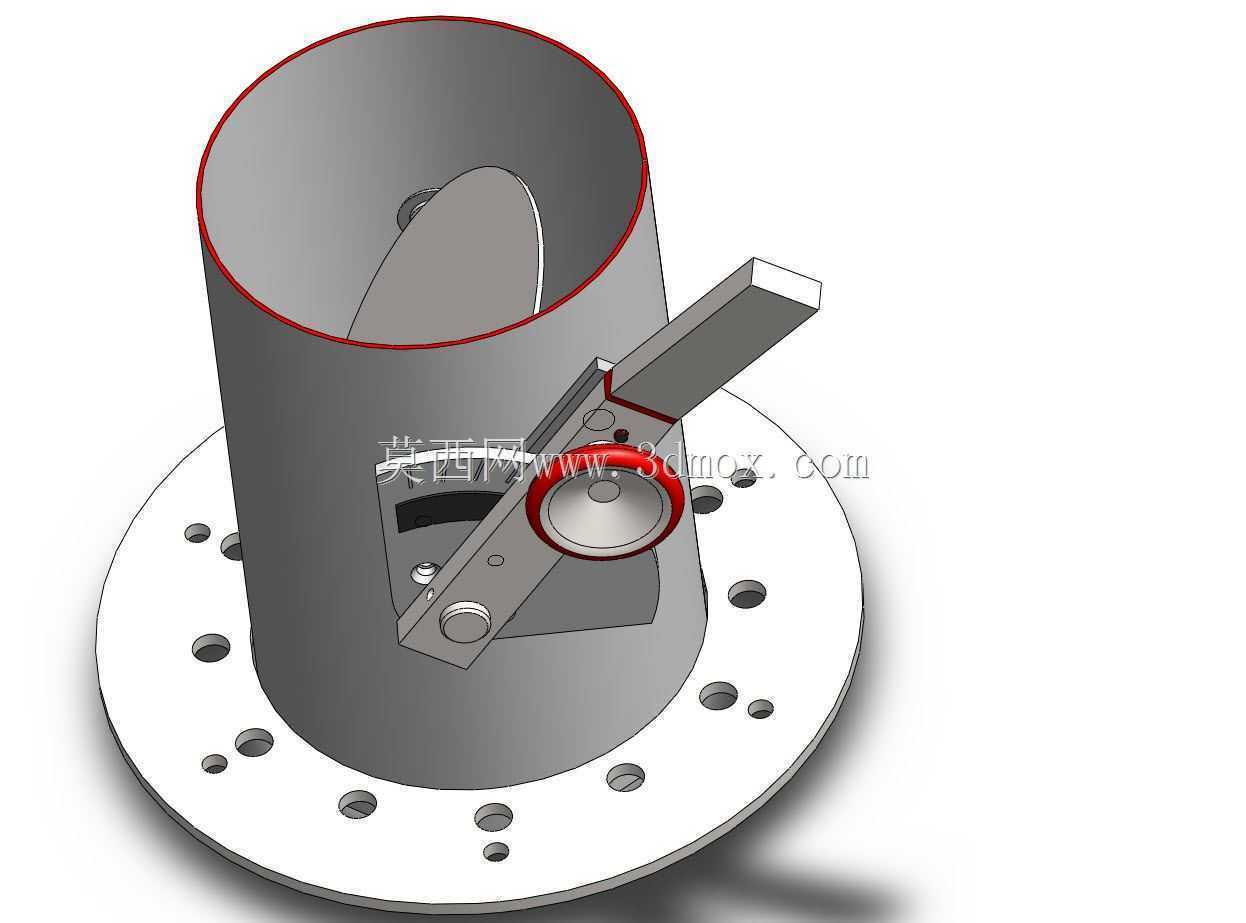

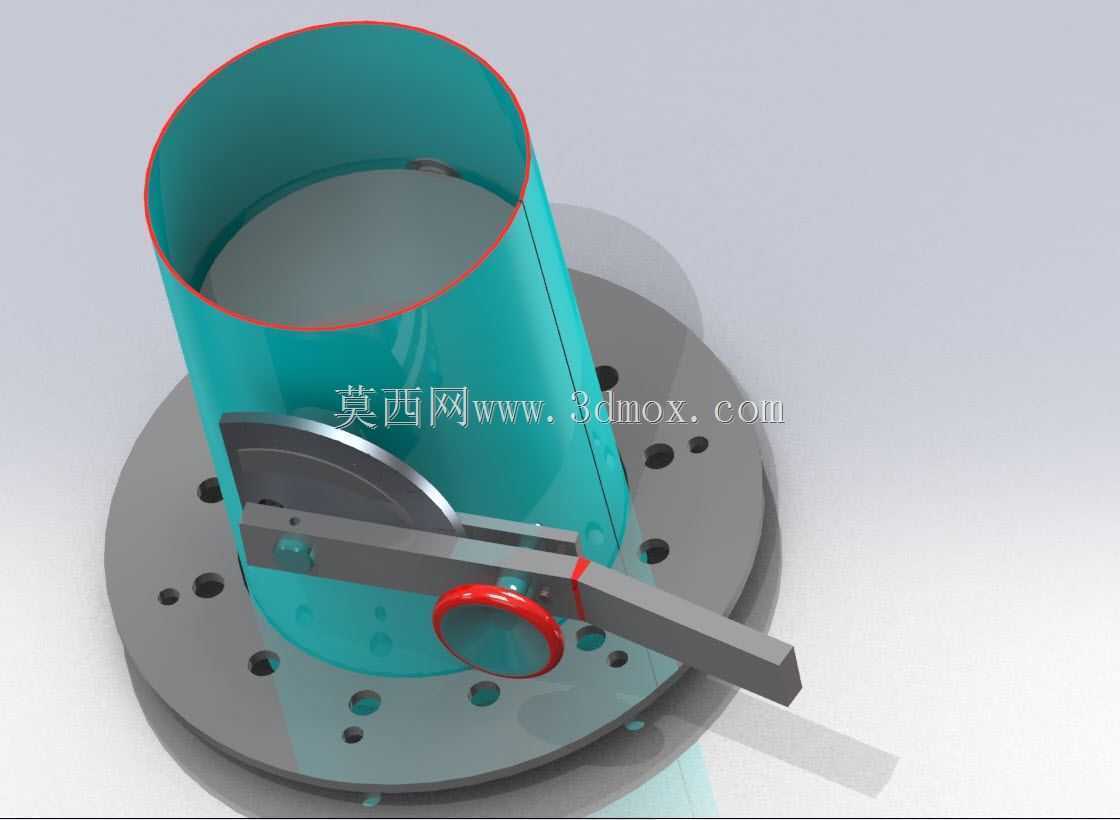

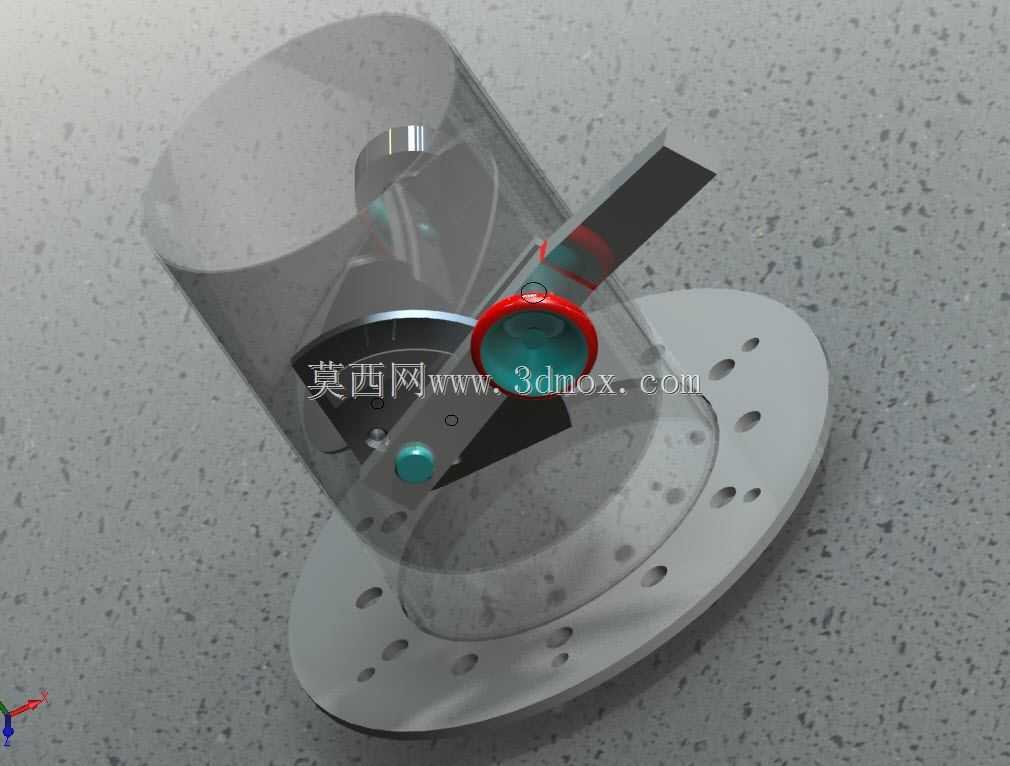

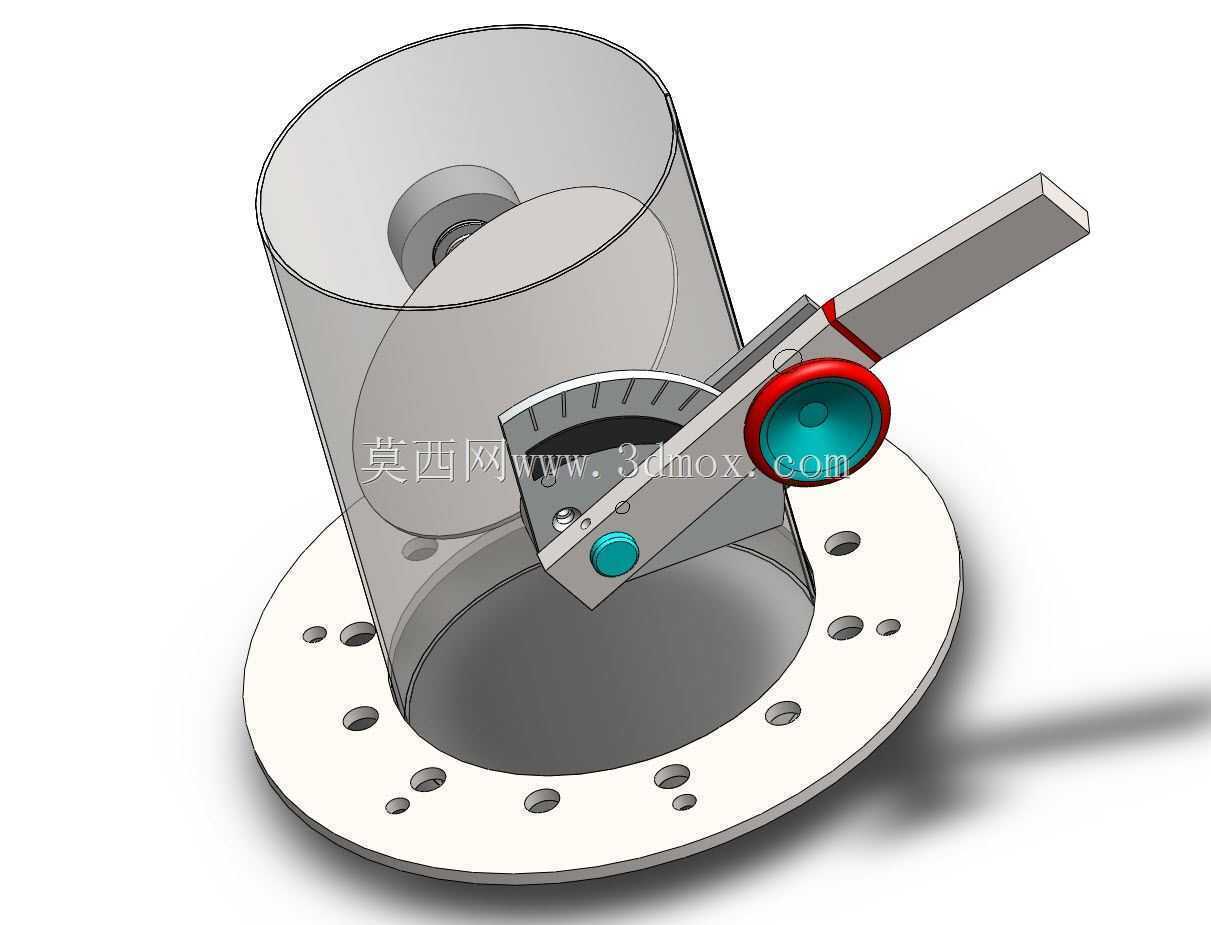

　　这款带阀门的吸入线槽结构，主要应用在粉体、颗粒物料输送系统的吸入端管路中，常见于粮食加工、建材配料、化工粉体输送这类需要对来料流量做精准调控的工况场景。从结构设计来看，底部采用带均布安装孔的圆形法兰作为安装基准，法兰上的孔位按照常规管路对接标准排布，安装时可直接与料仓出口、输送管道的配对法兰通过螺栓紧固，不需要额外做转接结构，能有效降低现场安装的适配成本。筒体部分采用直筒式流线型设计，内壁做光滑过渡处理，避免物料在筒壁残留积料，减少物料输送过程中的堵料风险，筒体的直径尺寸与常规吸入管路的通径匹配，可直接对接同规格的输送管线，不需要做变径处理。侧面的调节机构采用带刻度标识的拨杆式结构，拨杆通过带耐磨衬套的转轴与筒内的截流挡板连接，

　　转动拨杆时可带动挡板在筒内转动，通过改变挡板的开启角度来调整筒体内部的通流截面积，从而实现对物料流量的连续调节，刻度标识可帮助操作人员直观掌握当前的开启开度，方便在不同输送量需求下快速调整到对应档位。拨杆的锁紧结构采用手拧式旋钮，调整到目标开度后拧紧旋钮即可固定挡板位置，避免输送过程中物料冲击导致挡板移位，保证流量稳定。截流挡板的边缘做了圆弧倒角处理，与筒体内壁的间隙控制在合理范围内，既不会因为间隙过大导致流量调节精度不足，也不会因为间隙过小出现卡滞、刮擦筒壁的问题。在设计思路上，这款结构优先考虑了工况下的实用性，没有冗余的复杂结构，所有外露的转动部件都做了圆滑处理，避免现场操作时出现磕碰划伤的风险，整体结构紧凑，

　　安装后占用的竖向和横向空间较小，适合在设备排布紧凑的生产线中使用。从安装边界来看，法兰的外径尺寸、安装孔的中心距都符合通用管路法兰的尺寸规范，安装时不需要对现有管线做大规模改造，调节手柄的操作空间预留充足，即使在法兰周边有其他管线排布的情况下，也能顺利完成开度调整操作。筒体内的挡板转轴采用耐磨材质制作，可长期承受颗粒物料的冲刷磨损，延长设备的维护周期，减少日常运维的工作量。
