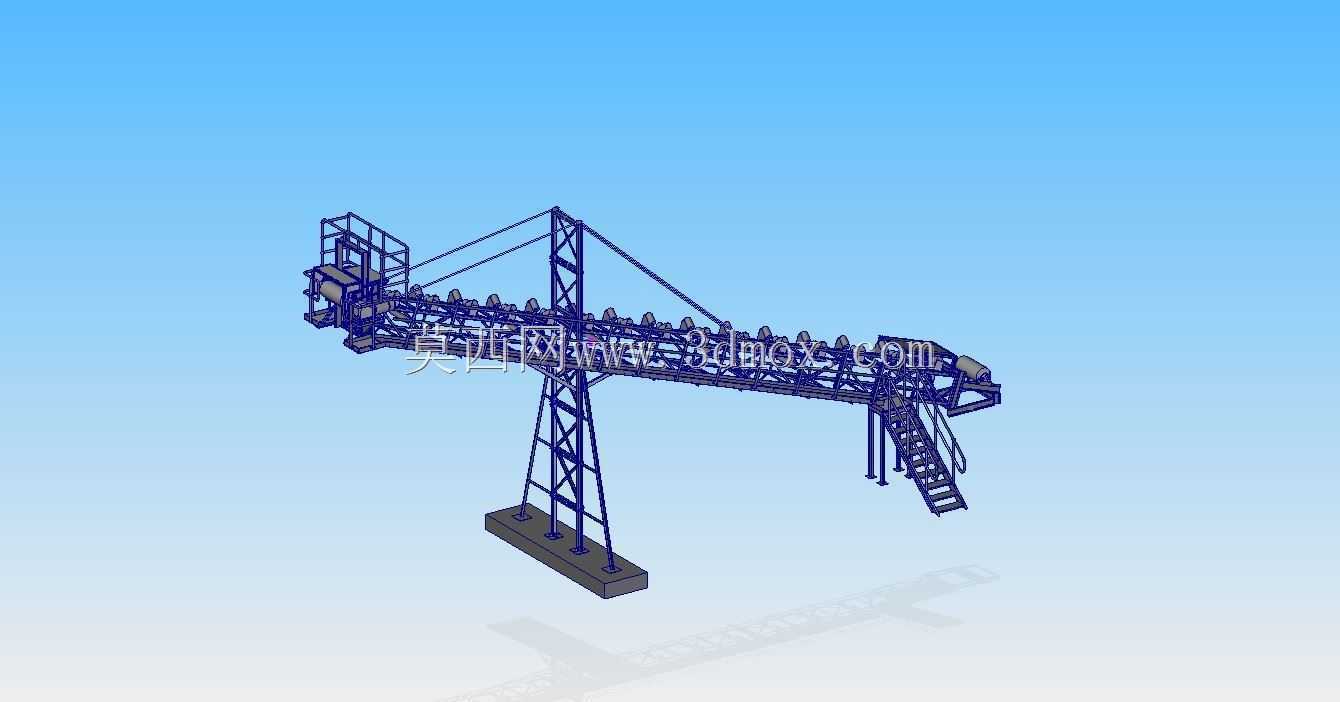

20米跨度格构式长距离物料输送机架

　　在散料转运的工程场景里，这类大跨度格构式输送设备常被布置在骨料堆场、矿山中转区、港口散货装卸区这类需要跨区域完成物料接力输送的点位，替代多台短距离输送机拼接的方案，减少中间转运的落料扬尘与设备冗余。从结构设计逻辑来看，主体采用格构式桁架作为主承载梁，相比同跨度的实腹梁结构，能在保证整体刚度的前提下大幅降低自重，减少基础承载的荷载要求，单组主立柱采用方形截面格构柱形式，底部通过预埋螺栓与混凝土基础刚性连接，立柱与主输送梁之间设置多组斜拉钢索辅助承载，抵消长距离输送过程中输送带运行带来的动载荷，避免梁体出现下挠变形影响输送带跑偏。设备一端设置驱动端检修平台，配套防护栏杆与爬梯，方便运维人员定期检查驱动滚筒、张紧装置的运行状态，

　　爬梯踏步采用防滑花纹板设计，符合高空作业的安全防护要求，另一端设置受料段导料槽接口，可直接对接上游给料设备的出料口，避免落料冲击造成输送带局部损伤。整机输送长度覆盖20米跨度，安装时需要预留两端进出料的作业空间，主立柱安装位置需要避开地下管线与其他设备的检修通道，梁体安装的水平度公差需要控制在千分之一点五以内，防止输送带运行时出现侧向偏移。设计过程中针对托辊组的布置间距做了优化，受料段托辊加密布置，缓冲落料冲击，中段承载托辊按照标准间距排布，回程段设置平行托辊承托返程输送带，所有托辊支架均采用可调节结构，方便现场安装时微调托辊角度纠正输送带跑偏。桁架的杆件连接均采用节点板栓接设计，相比焊接结构更方便运输拆解与现场组装，

　　所有外露钢结构件都预留了防腐涂装的工艺余量，适配户外露天作业的耐腐蚀要求，设备侧面预留了输送带防跑偏开关、拉绳急停开关的安装点位，可直接配套常规的输送安全保护组件，不需要额外做结构改制。在实际选型应用中，这类设备可适配砂石、煤炭、粮食等多种散状物料的输送，根据输送物料的密度不同可对应调整输送带的带宽与驱动功率，格构式的开放结构也能减少户外使用时的风阻，降低强风天气下的结构载荷风险，安装时不需要搭建复杂的辅助支撑，分段吊装后完成节点栓接即可进行后续的输送带铺装与调试，能有效缩短现场施工的周期。
