剖分式普卢默滑动轴承座结构设计

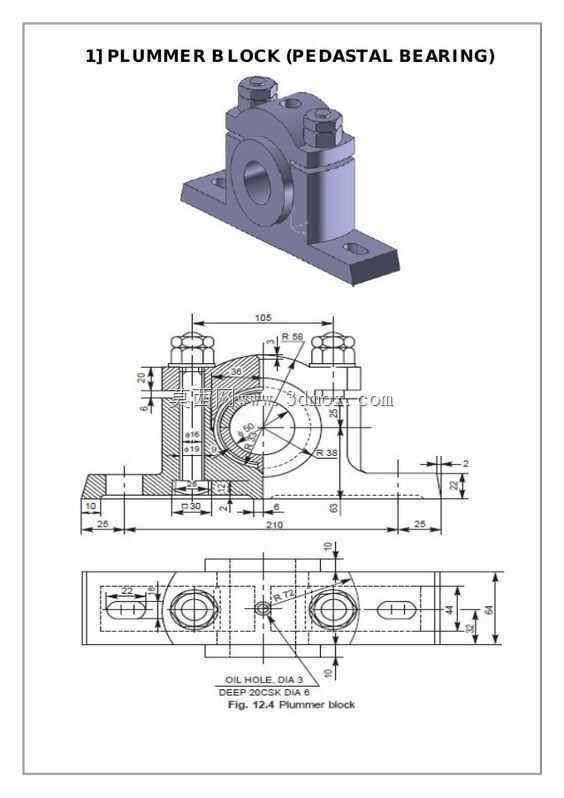

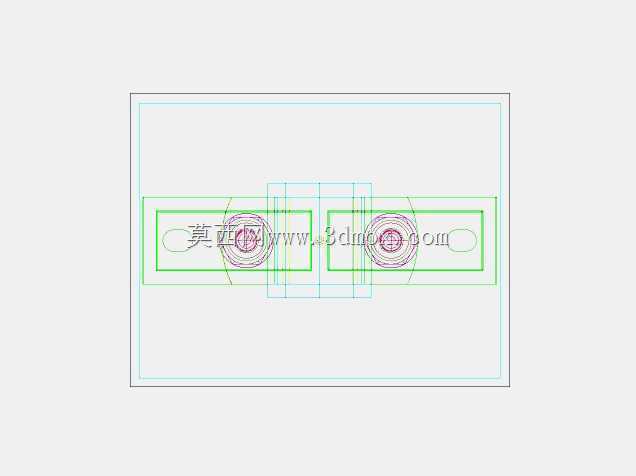

　　这类剖分式普卢默轴承座常应用在矿山输送、冶金辊道、纺织机械等长轴系的支撑场景中，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿入安装，可在轴系完成轴上零件装配后，直接从径向扣合完成轴承固定，大幅降低长轴、重型轴系的装配与后期维护难度。从结构设计逻辑来看，整个部件分为底座、上盖、连接螺栓、密封端盖几个核心部分，底座采用带安装孔的法兰式底板，底板上的两个长圆形安装孔可补偿安装时的基础位置误差，避免因基础预埋孔偏差导致无法装配的问题。上盖与底座的结合面采用阶梯式定位止口，既可以保证上下两部分的同轴度，又能承受轴承工作时产生的径向载荷，防止上下盖出现错位偏移。轴承座内部预留的轴承安装腔，适配标准系列的滑动轴瓦，

　　腔体上方预留的注油孔可直通轴瓦工作面，保证运行过程中润滑脂能持续输送到摩擦副位置，降低轴瓦与轴颈的磨损速率。从尺寸边界来看，该轴承座的底板总长度为190mm，底板宽度方向的安装孔中心距为125mm，整体安装高度从底板底面到轴承中心的距离为55mm，适配的轴颈直径范围为30-40mm，安装时需要预留的径向操作空间不小于120mm，方便后期拆卸螺栓、更换轴瓦时的工具操作。设计过程中需要重点关注结合面的平面度公差，若结合面平面度超差，螺栓锁紧后会导致轴承内孔出现圆度变形，直接引发轴瓦抱轴、温升过快的故障；同时底座的安装底面需要保证足够的平面度，避免锁紧安装螺栓时底座产生翘曲变形，影响轴系的同轴度。在实际选型应用中，这类轴承座主要承受径向载荷，不适用于承受较大轴向力的工况，若轴系存在轴向窜动需求，可配合端面的止推垫圈来限制轴向位移，保证轴系的运行稳定性。
