三通法兰式工业管路连接构件

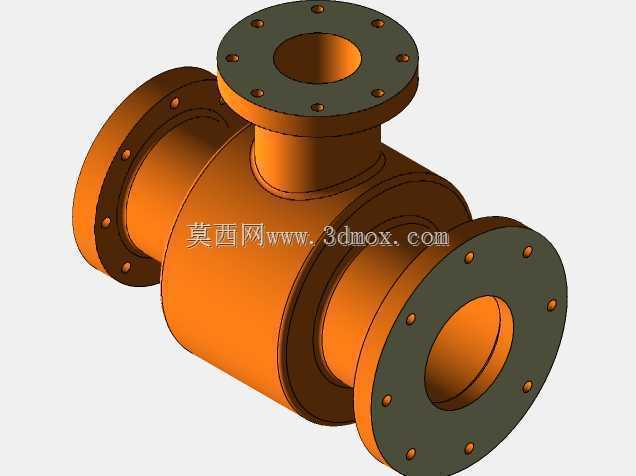

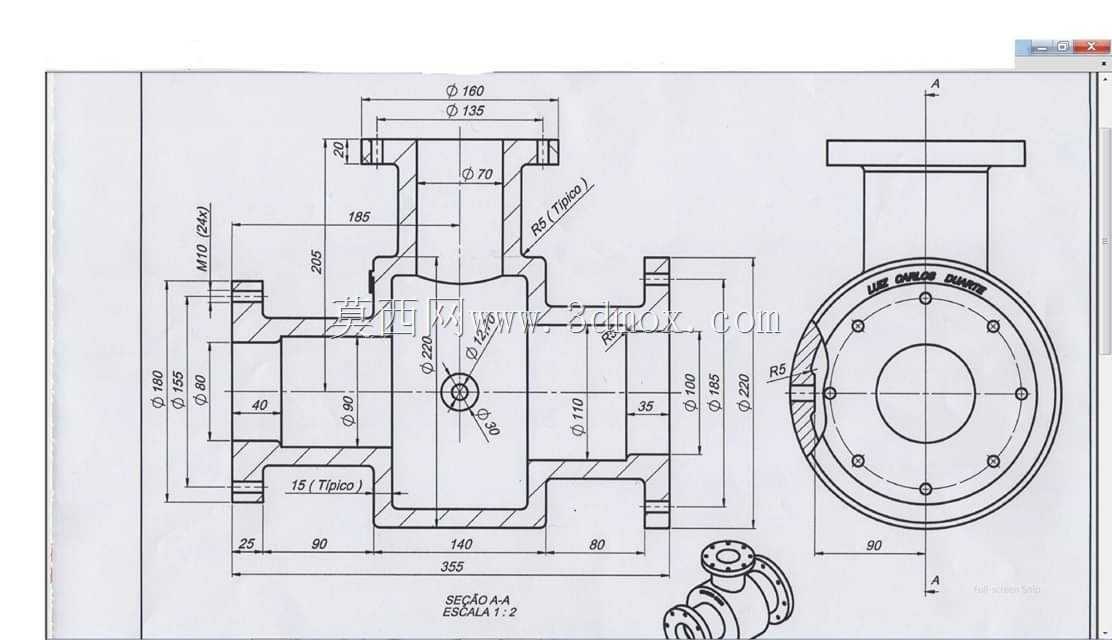

　　在化工、市政给排水、热力输送以及工业循环水系统的管路布设中，三通类转向分流构件是管路网络里不可或缺的组成部分，这款带法兰连接结构的三通构件，主要用于实现管路系统中流体的垂直方向分流或者合流，能够在不额外增加管路弯头拼接的前提下，完成主管路与支管路的90度方向连通，相比焊接式三通，法兰连接的结构形式更便于后期管路的拆解维护，在需要定期检修、更换管路段或者调整管路走向的场景中，拆装效率远高于焊接连接形式。从结构设计来看，三个连接端均采用标准凸面法兰结构，法兰端面均匀分布螺栓安装孔，安装时可通过匹配对应压力等级的密封垫片，配合螺栓紧固实现端面密封，能适配不同压力等级的流体输送工况，法兰密封面的平面度在建模时做了公差预留，

　　可满足常规金属缠绕垫、橡胶垫片的密封贴合要求。主体流道采用等径过渡设计，三个连通口的通径保持一致，内部流道转角处做了圆弧过渡处理，能够减少流体流经转向部位时的局部阻力损失，降低流体在转角处形成涡流的概率，既可以减少输送过程中的能耗，也能避免含颗粒流体在转角处长期沉积造成的流道堵塞。构件的主体壁厚根据常规公称压力等级做了均匀化设计，法兰与主体筒体的连接部位做了加厚过渡处理，避免应力集中造成的结构损坏，在建模过程中，法兰螺栓孔的位置度、法兰端面与筒体轴线的垂直度都做了装配约束验证，能够保证实际安装时与配对法兰的孔位精准对齐，不会出现螺栓无法穿装的问题。安装边界上，三个法兰端面分别对应三个管路的对接方向，安装时需要预留足够的螺栓拆装空间，

　　尤其是垂直向上的法兰端，上方需要预留螺栓紧固的操作空间，避免与周边管路、支架产生干涉，构件整体的重心位于主体筒体中心位置，安装时可通过两侧主管路的法兰承担主要承重，垂直方向的支管可根据实际工况增设辅助支撑，减少长期运行过程中法兰连接处的受力变形。这类构件在实际应用中，可根据输送介质的不同匹配不同的材质，无论是清水、蒸汽还是弱腐蚀性化工介质，都可以通过调整材质与密封件形式适配工况，建模时的结构参数完全匹配常规管路法兰的连接标准，可直接用于管路系统的装配模拟，验证管路布设的合理性，提前排查安装干涉问题。
