工业切割作业用切割机爆炸视图结构设计

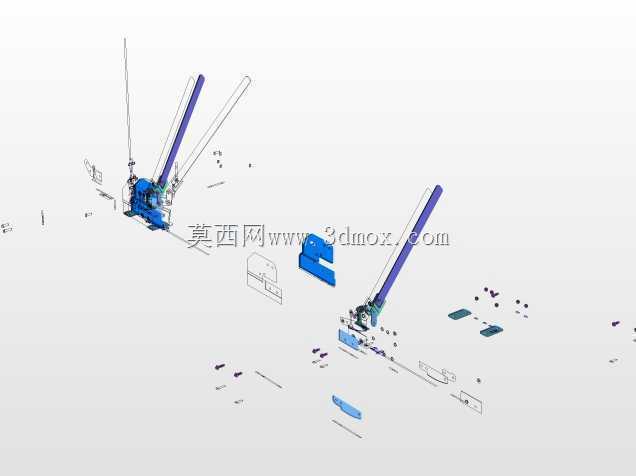

　　这套切割机的三维结构设计，核心面向金属板材、型材的定长下料、坡口加工场景，在钢结构加工车间、五金件生产工段、管材预制加工场地都能适配，可完成碳钢、不锈钢、铝合金等常见工业金属材料的直线、斜角切割作业，替代传统手工划线切割的低效模式，保障下料尺寸的一致性与断面平整度。从结构拆解的爆炸视图能看到，设计阶段优先考虑了作业时的受力传导路径，长行程的执行臂采用了变截面的加强结构，避免悬臂伸出过长时出现切削端的挠度变形，保证切割头进给过程中的轨迹精度，不会因为臂架震颤导致切割断面出现锯齿状缺陷。设备的底座安装面预留了标准的地脚螺栓固定孔位，整体安装边界控制在常规工业工位的占地范围内，不需要额外对车间地面做特殊加固处理，

　　适配多数中小型加工车间的工位布局，底座上集成的废料导流槽可直接对接车间的废料收集小车，切割产生的金属碎屑、边角料可顺着斜面滑落，减少作业后的清理工作量。切割执行端的夹持结构做了快换设计，可根据加工需求适配不同的切割刀具，不需要拆解大量连接螺栓就能完成耗材更换，降低设备停机维护的时间占比。两侧的导向支撑组件在设计时做了可调行程的冗余，可针对不同幅面的待加工工件调整支撑间距，避免长尺寸型材切割时出现端部下垂导致的切口错位。传动部分的布局避开了切屑飞溅的主要区域，关键的运动副都预留了密封防护的安装位，可阻挡金属细屑进入传动间隙造成部件磨损，延长设备的无故障运行周期。操作侧的控制元件安装位按照人体作业高度设置，

　　操作人员站在工位上不需要过度俯身或抬手就能完成参数调整与作业启停，适配常规的站立作业姿态。整套结构的连接节点多采用标准紧固件，易损件都选用行业通用的规格型号，后期运维替换不需要定制特殊配件，可降低设备的全生命周期使用成本，在结构建模阶段就对所有运动部件做了干涉校验，确保全行程动作过程中不会出现部件磕碰的问题，装配逻辑符合一线机修人员的拆装习惯，不需要特殊工装就能完成整机的组装调试。
