带水位监测功能的等离子数控加工设备结构

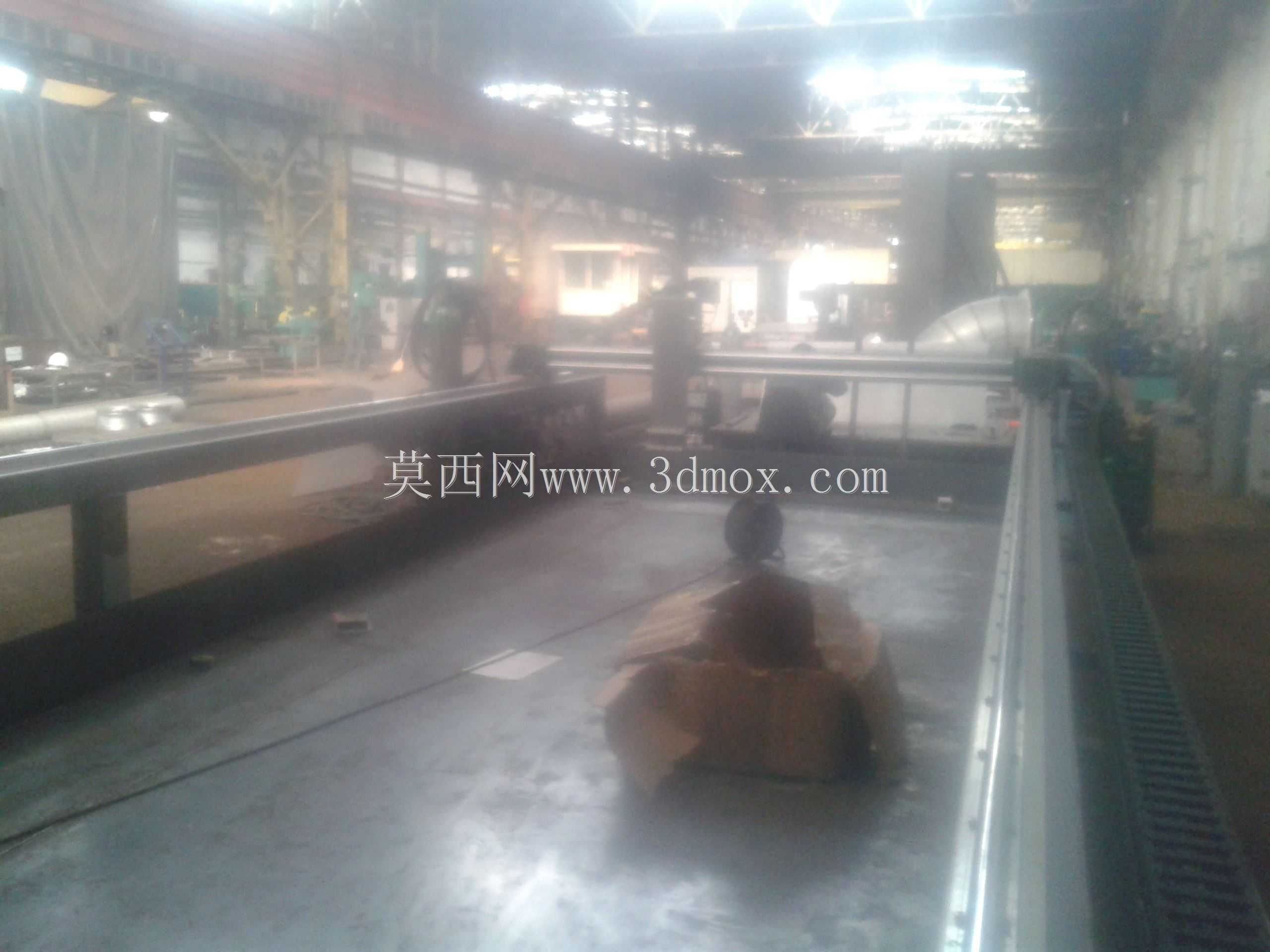

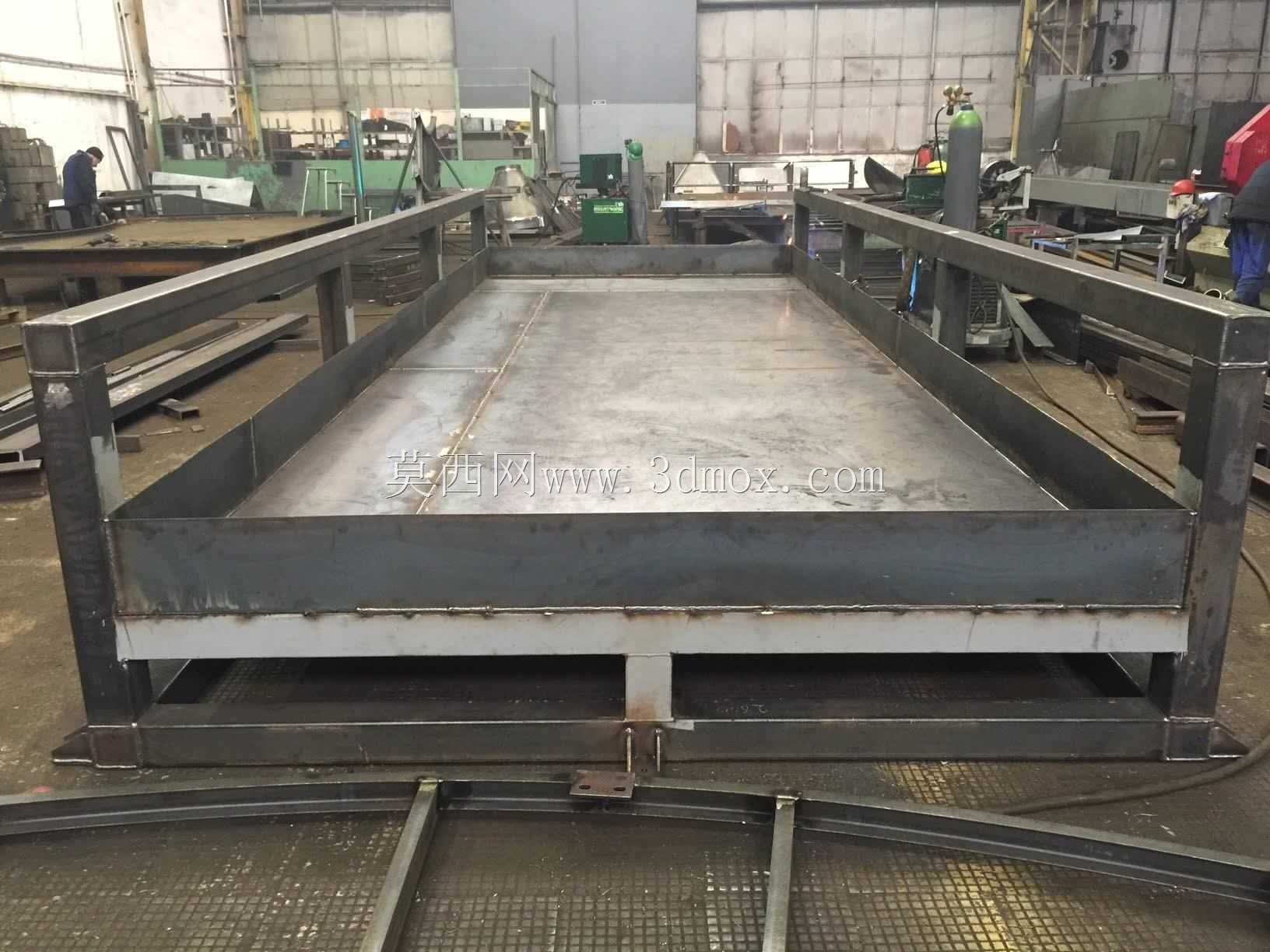

　　在金属板材加工车间的下料工序段，这类带水位控制的等离子数控加工单元是厚板、中厚板异形件切割的核心装备，区别于干式等离子切割，配套水位结构的机型能在切割过程中通过水面吸附切割烟尘、降低弧光辐射对车间环境的影响，同时减少切割过程中板材的热变形量，尤其适合碳钢、不锈钢等6-30mm厚度板材的批量下料作业，在钢结构加工、环保设备壳体制造、工程机械零部件预制等场景有很高的适配性。整套设备的结构设计围绕切割作业的实际工况展开，首先是床身部分的水位腔体设计，需要兼顾储水、承重、排水的多重需求，水位控制模块会根据切割作业的启停自动调整水面高度，切割作业时水面抬升至贴近板材下表面，既可以承接切割熔渣，避免熔渣飞溅粘结在床身格栅上，

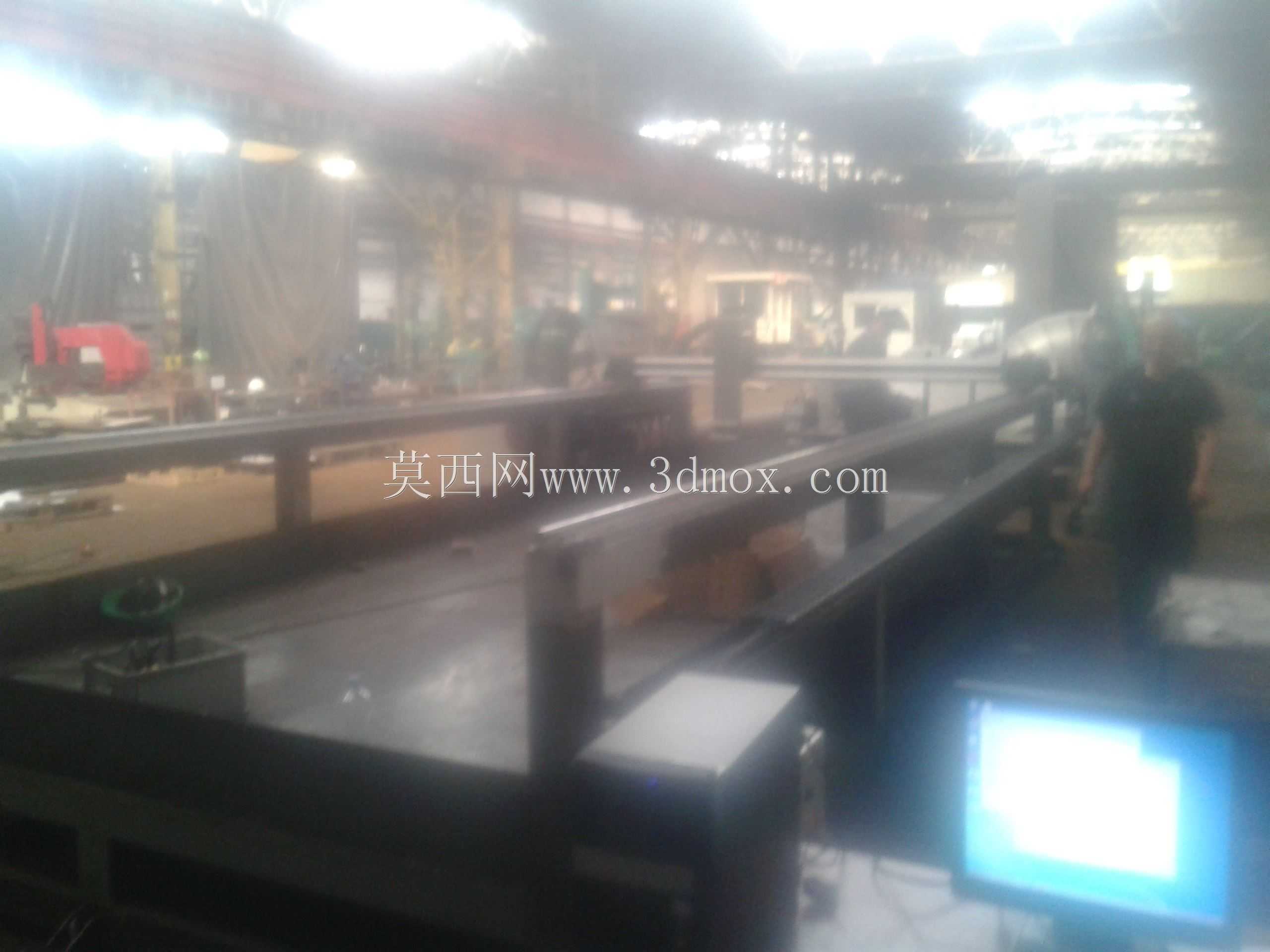

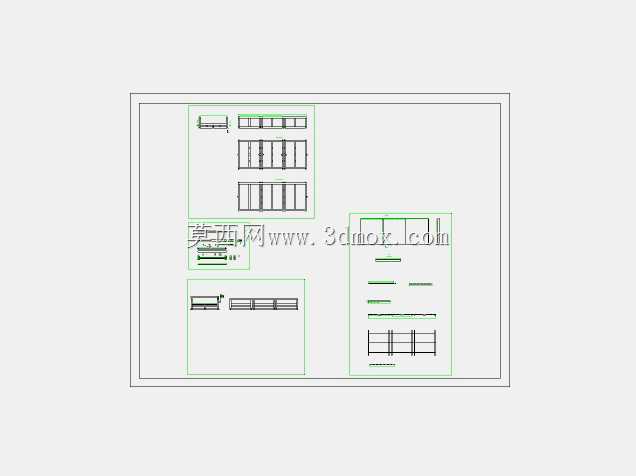

　　也能通过水体快速带走切割区域的多余热量，减少板材切割后的热应力变形，非作业状态下水面回落，方便操作人员清理床身内堆积的熔渣与边角料。设备的外形尺寸控制在2.4m幅宽、6.5m长度的安装边界内，这个尺寸规格刚好适配常规车间3m宽度的通道布局，安装时不需要对车间原有通道做大规模改造，设备侧边预留的柜体空间集成了等离子电源、数控系统、水位控制管路、气路控制元件，所有管线都做了隐藏式排布，避免切割过程中飞溅的熔渣烫损管线，也减少了车间积尘对电气元件的影响。从结构设计逻辑来看，整套设备的机架采用分段式焊接结构，运输时可以拆分为床身段、龙门移动段、电气柜体段三个部分，进场后再通过定位销组拼，降低了大尺寸设备的运输与进场难度，

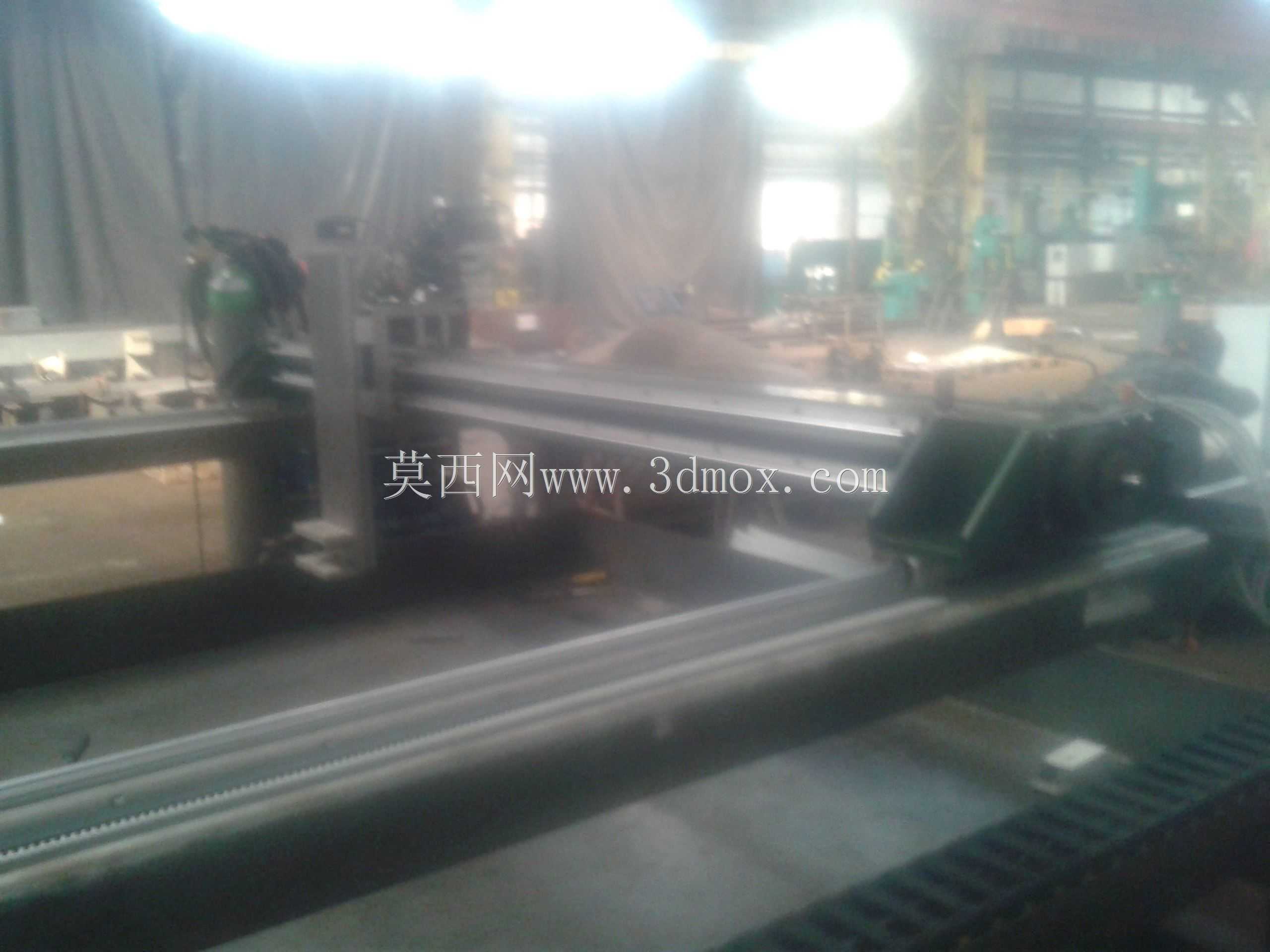

　　龙门横梁的截面做了加强筋设计，保证切割头高速移动时的结构刚性，避免横梁震颤导致的切割面斜度、波纹度超差问题。切割头的移动导轨采用防尘密封结构，配合水位结构带来的降尘效果，能大幅减少金属粉尘进入导轨滑块的磨损问题，延长运动部件的维护周期。设备的操作侧预留了足够的上下料空间，配合车间的起重设备可以完成整张板材的吊装上料，水位腔体的底部设计了倾斜的沉渣槽，定期清理时只需要打开排渣口就能将沉积的熔渣冲出，不需要操作人员进入床身内部作业，降低了维护作业的安全风险。电气柜体的散热结构做了防尘防水设计，因为等离子切割作业环境湿度相对干式切割更高，柜体的密封胶条、散热通风口的防水弯结构都做了针对性优化，避免水汽进入柜体内导致电气元件短路，

　　数控系统的操作面板布置在设备前端的人体工学高度位置，操作人员站在设备侧方就能完成参数调整、切割路径预览、作业启停的操作，不需要频繁往返于设备与操作室之间。整套结构的格栅支撑件采用可替换的锯齿状铸钢件，长期使用被熔渣磨损后可以单独更换单个支撑齿，不需要整体更换床身格栅，降低了设备的后期使用成本，水位控制的管路系统采用耐腐蚀的PPR材质，避免长期接触带金属锈迹的水体出现管路锈蚀堵塞的问题，水路的液位传感器采用非接触式设计，减少传感器与水体、金属碎屑接触导致的检测失效问题。在实际安装布局时，设备后侧需要预留0.8m的维护空间，方便检修等离子电源与水路控制元件，侧边的气路接口预留了快插接头，方便对接车间的压缩空气管网，设备的调平地脚采用大直径承重结构，安装时可以根据车间地面的平整度调整水平度，保证龙门移动的平面度误差控制在允许范围内，避免影响切割精度。
