食品加工用绿色皮带式输送设备结构

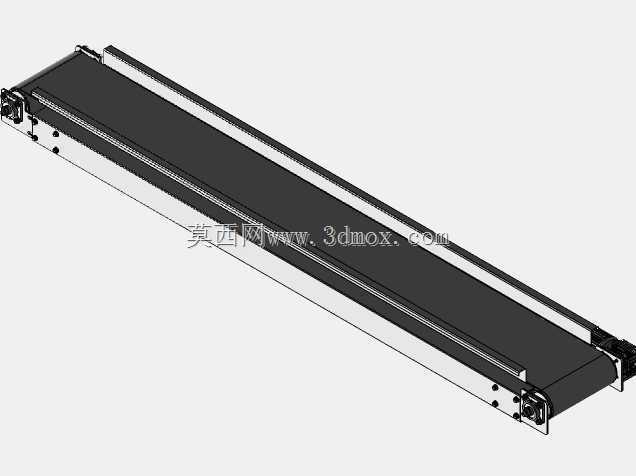

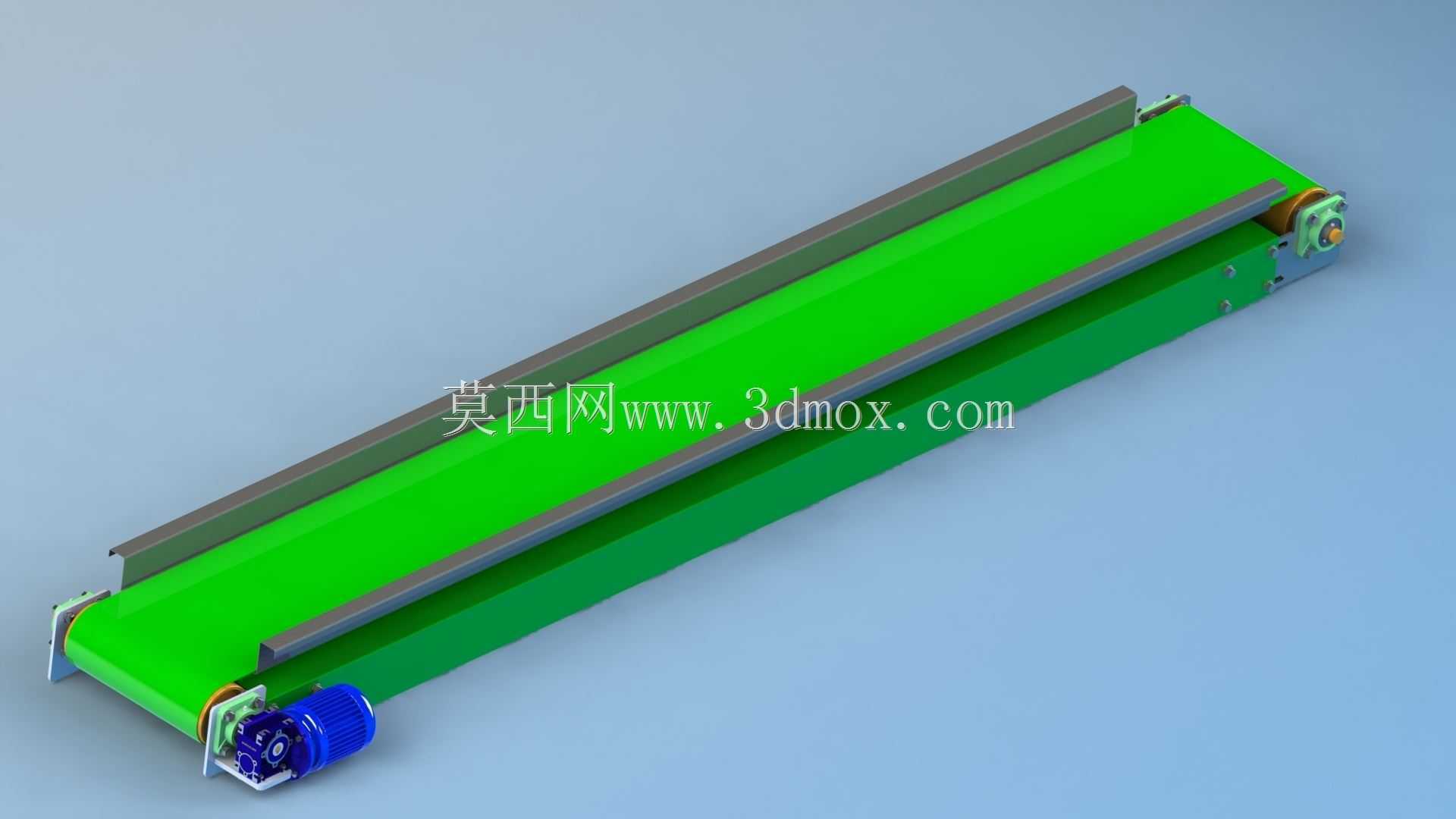

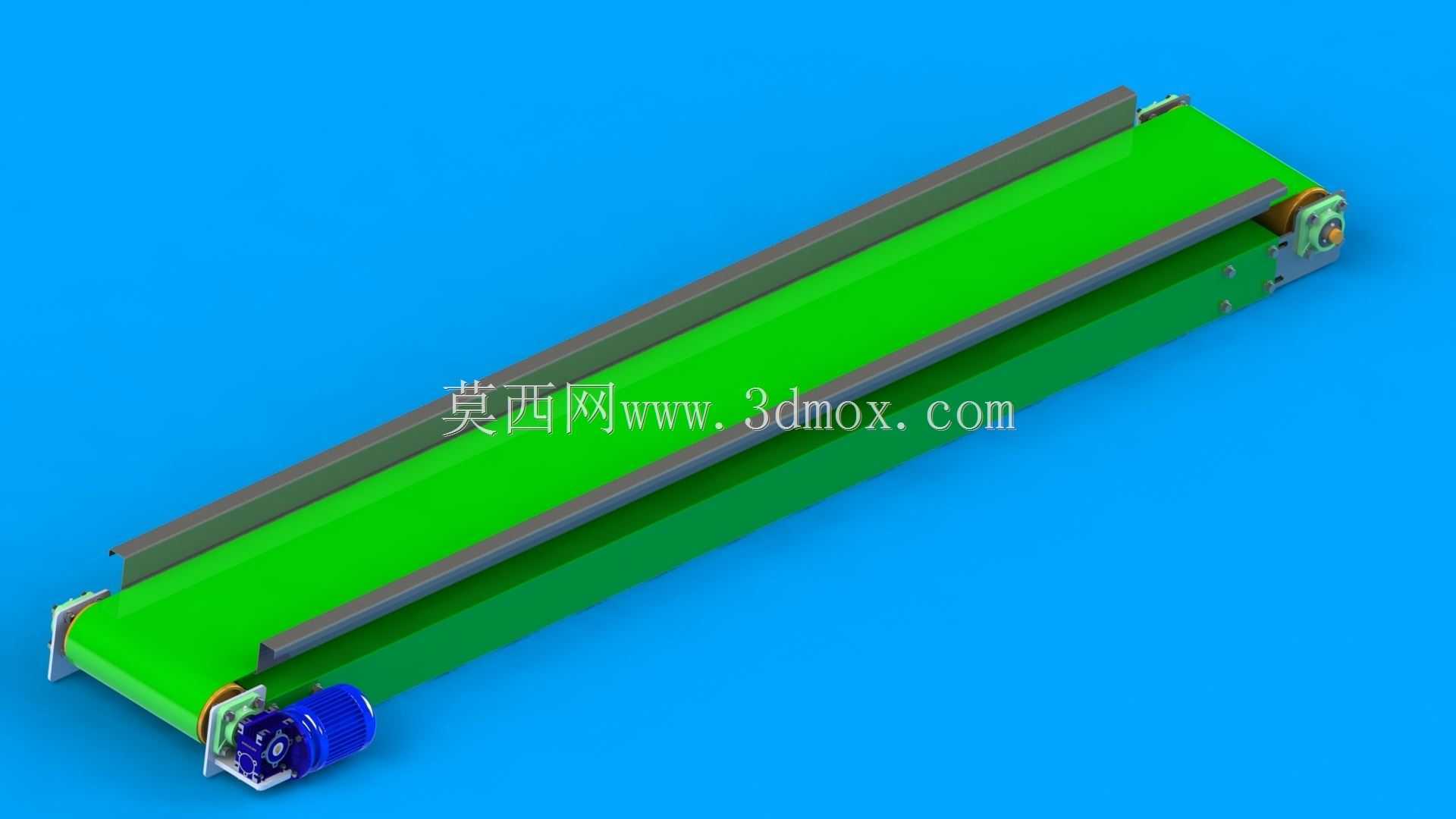

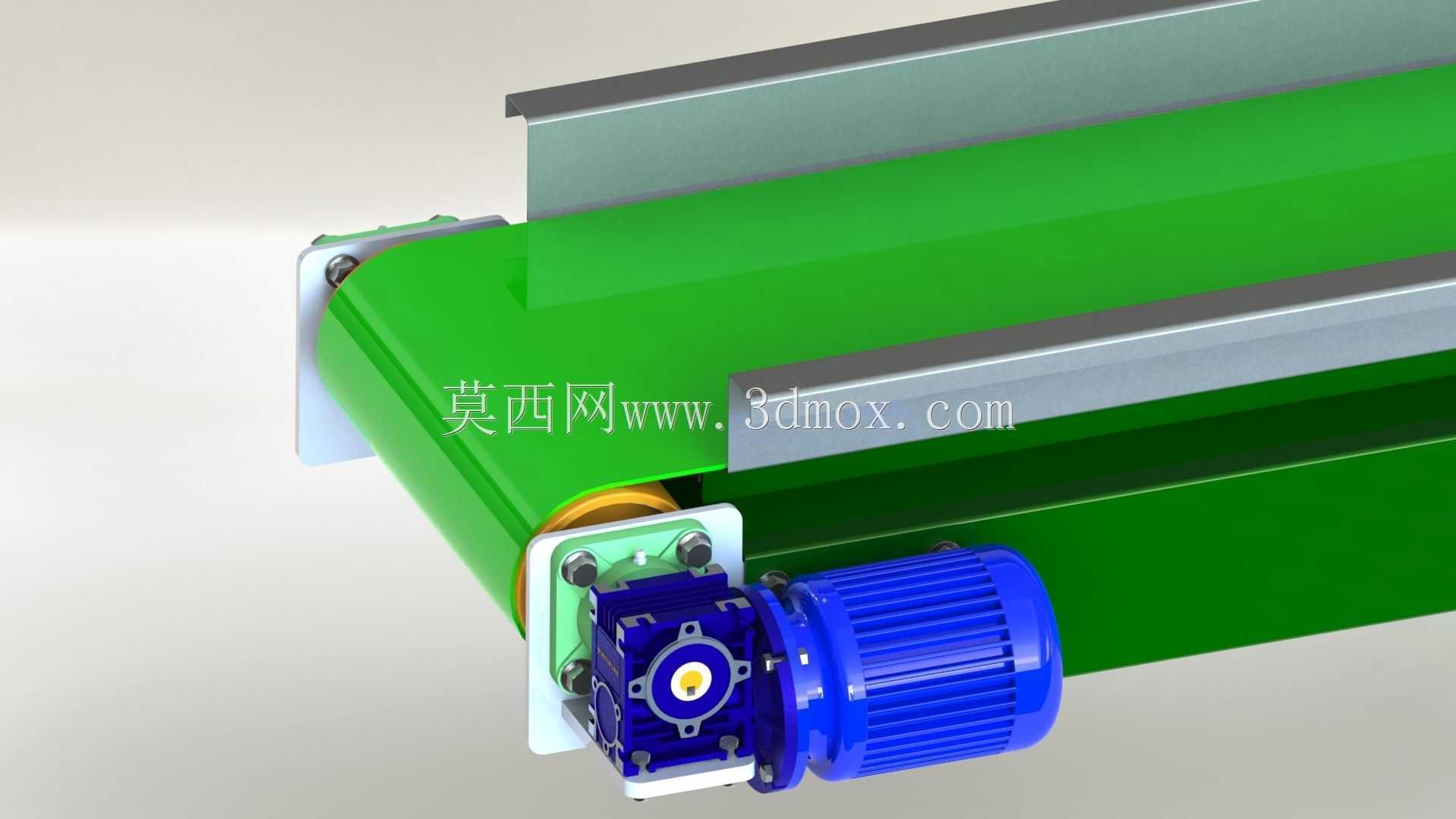

　　这款皮带输送设备主要面向食品加工生产场景设计，可适配烘焙制品、包装零食、果蔬初加工等多类食品产线的物料转运需求，能够衔接不同工序的加工设备，完成物料在不同工位间的平稳传递，减少人工转运带来的污染风险与效率损耗。设备采用平型绿色PVC皮带作为承载输送面，皮带两侧设置有高度适中的侧边挡条，可避免输送过程中体积偏小的食品物料从侧边滑落，挡条与机架采用可拆卸式连接，日常清洁维护时可快速拆卸，满足食品生产场景的定期消杀要求。驱动端布置在设备的一侧端部，配套的减速驱动单元直接与主动辊筒连接，省去了额外的链传动或带传动中间结构，既压缩了设备端部的安装占用空间，也减少了传动环节的功率损耗，同时降低了外露传动部件带来的安全隐患，

　　适配食品车间对设备外露部件易清洁、无卫生死角的要求。从动端设置有张紧调节结构，通过端部的调节螺栓可调整辊筒的前后位置，实现皮带张紧度的微调，补偿皮带长期运行产生的蠕变伸长，保证皮带运行过程中不跑偏、不打滑，张紧结构的调节行程预留充足，可覆盖皮带全生命周期的张紧调整需求，无需频繁裁剪更换皮带。设备整体机架采用板式折弯结构，主体框架为一体化折弯成型的金属板材，相比型材拼接的机架结构，整体刚性更强，焊接点位更少，表面无多余的拼接缝隙，避免食品残渣在缝隙中积存滋生细菌。机架底部预留有标准的安装孔位，可直接通过膨胀螺栓固定在地面，也可搭配可调高度的支撑脚杯，适配地面不平整的安装场景，支撑脚杯的调节范围可覆盖常规车间地面的高度差，

　　安装时无需额外对地面做找平处理。设备的有效输送宽度适配常规食品加工产线的出料宽度，整体长度可根据产线布局需求做模块化拼接延伸，端部的辊筒直径经过优化设计，端部过渡位置的落差极小，可平稳输送质地偏软、易磕碰的食品物料，避免物料在端部转接时出现跌落破损。皮带运行速度可通过配套驱动的调速单元调整，适配不同工序的节拍需求，既可以匹配前端高速包装设备的快节拍出料，也可以适配人工分拣工位的慢节拍输送需求。设备的整体外形轮廓规整，无突出的尖锐边角，所有外露的连接螺栓均采用圆弧头设计，避免操作人员走动时发生磕碰刮擦，适配食品车间人员走动频繁的作业场景。两侧挡条的高度经过实际场景验证，既能够阻挡常规尺寸的食品物料滑落，

　　也不会过高遮挡操作人员观察物料输送状态的视线，方便工位操作人员及时排查输送过程中的物料卡滞、堆积问题。驱动单元外部设置有可拆卸的防护壳体，壳体表面开有散热格栅，既能够保证驱动单元运行时的散热需求，也可避免清洁车间时的水溅、物料碎屑进入驱动单元内部，延长驱动部件的使用寿命。从动辊筒与主动辊筒均采用密封式轴承结构，轴承自带防尘防水密封圈，可适配食品车间定期冲洗清洁的使用环境，避免水汽、碎屑进入轴承内部造成卡滞磨损，减少日常维护的轴承更换频次。皮带表面为哑光防滑质地，输送轻质食品物料时不会出现打滑偏移，同时皮带表面无明显纹路，清洁时可直接用高压水枪冲洗，无残渣积存的纹路死角。设备的安装边界预留充足，端部驱动单元的外侧预留有接线与维护操作空间，安装时无需在墙体或其他设备旁预留过大的检修通道，可最大化利用车间的生产空间，适配中小型食品加工车间紧凑的产线布局需求。
