列管式换热器爆炸视图三维结构模型

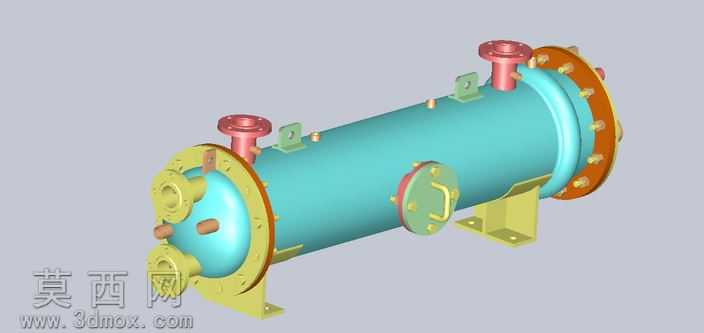

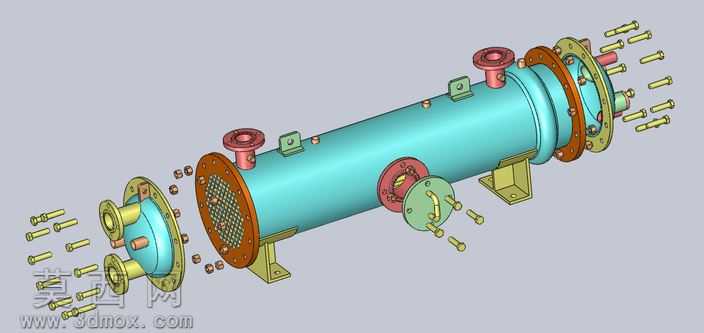

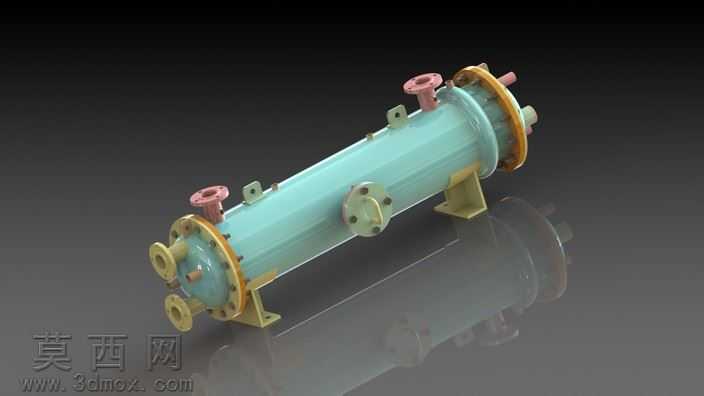

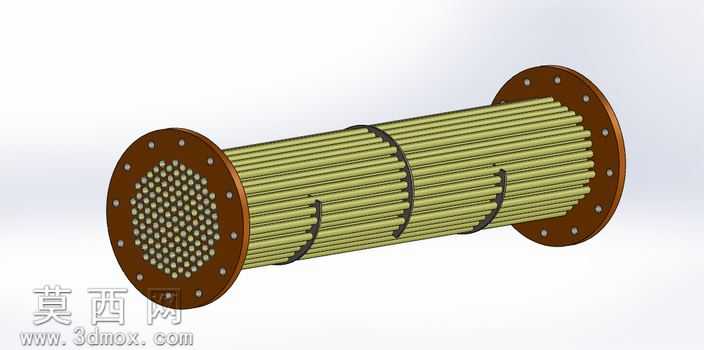

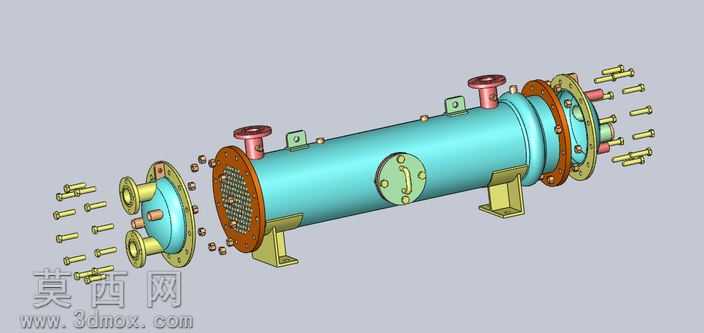

本模型为列管式管壳换热器的爆炸视图三维建模成果，完整还原了这类通用换热设备的全部装配结构与零部件细节。建模过程中严格遵循列管式换热器的通用设计规范，对每一个零部件的尺寸比例、装配位置、连接关系都做了精准还原，通过爆炸视图的呈现形式，清晰拆解了设备的整体装配逻辑，让原本封闭在壳体内部的管板、换热管束、密封结构都能直观展现。模型整体采用卧式鞍座支撑结构，主体为长圆形承压壳体，壳体两端分别设置可拆卸的管箱结构，管箱与壳体之间通过法兰、螺栓组件实现紧固连接，法兰接触面预留了密封垫片的安装位置，还原了实际设备的承压密封设计。壳体侧面设置有介质进出口接管，接管顶部配置手轮式阀门结构，同时预留了测温、测压接口的安装位，壳体侧壁还设置了检修手孔结构，方便后期对换热管束进行检修与清理。两端管板位置密集排布换热管安装孔，还原了管束与管板的胀接/焊接装配关系，爆炸视图中单独拆分出的螺栓、螺母、法兰垫片、支座组件都做了独立建模，每个零件的结构特征都完整保留，没有做简化省略。材质渲染上，承压壳体采用哑光青蓝色金属漆模拟碳钢防腐涂层效果，法兰、螺栓、支座等结构件采用金属原色还原钢制构件质感，阀门手轮采用暗红色非金属材质区分，不同材质的光影反射、粗糙度参数都做了对应调整，让模型渲染效果更贴近真实工业设备的视觉质感。设计过程中充分考虑了设备的实际装配逻辑，爆炸视图的拆分方向完全遵循实际设备的拆装顺序，能够直观展示每个零部件的装配路径，既可以作为换热设备结构教学的演示素材，也能为同类型换热器的设计改型提供结构参考，帮助设计人员快速理解列管式换热器的内部构造与装配关系，降低同类设备的设计学习成本。
