带轴一体式小锥齿传动零件结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:431821
  • 带轴一体式小锥齿传动零件结构设计
  • 带轴一体式小锥齿传动零件结构设计

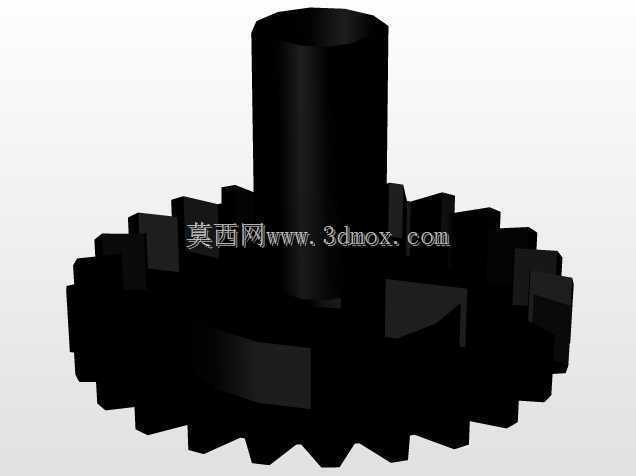

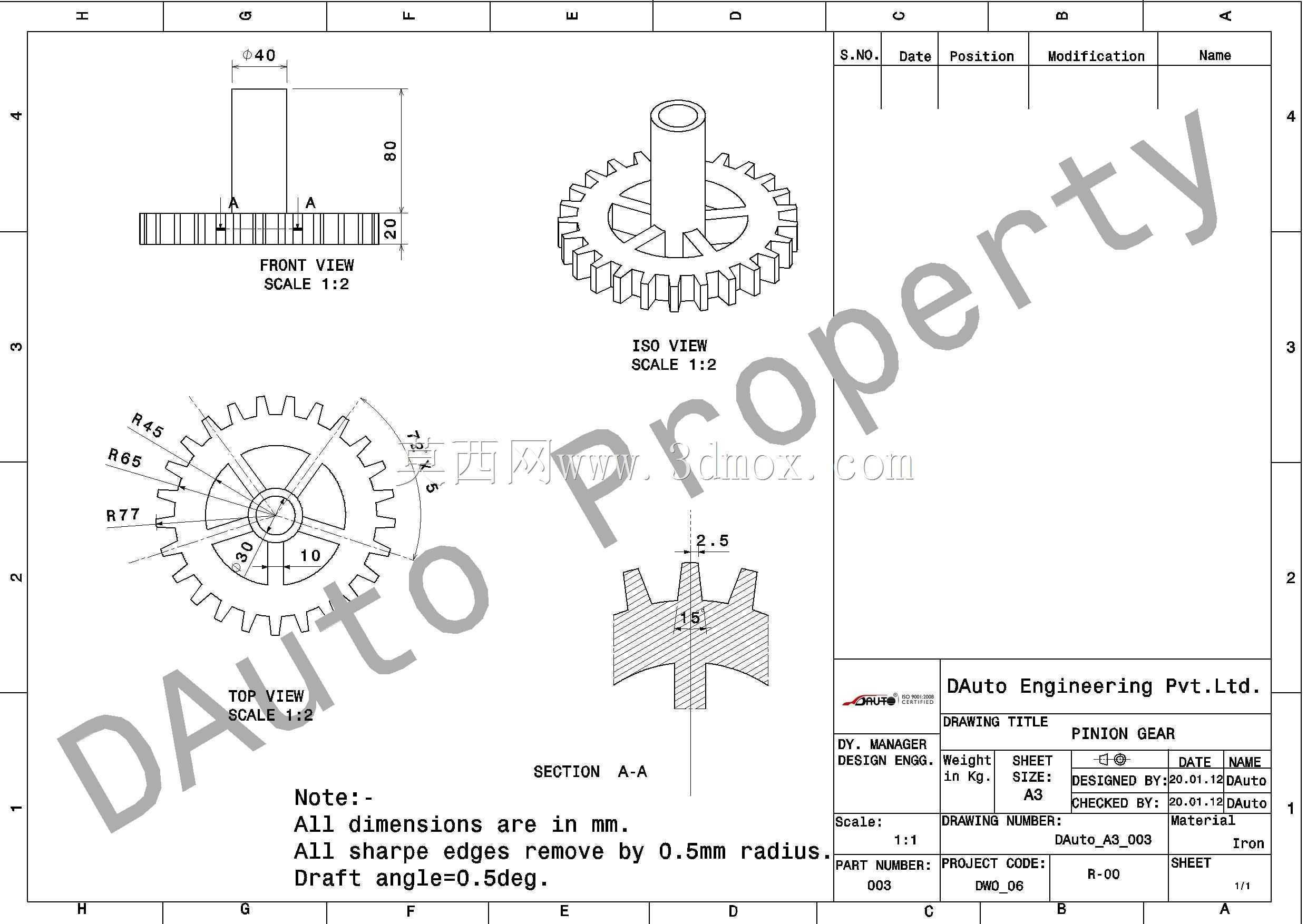

  这类带轴一体式小锥齿零件,常应用在小型动力传递的交错轴传动场景中,比如小型轻工设备的进给机构、台式工具的动力转向传递单元、小型自动化模组的换向传动部位,能够在紧凑安装空间内完成两相交轴之间的旋转运动与扭矩传递,相比分体式齿轮与轴的装配结构,一体式设计省去了键连接、轴肩定位的额外装配环节,从根源上消除了配合间隙带来的传动回差,在对传动精度有一定要求的小型机构中适配性更强。从结构设计逻辑来看,上部的圆柱轴段为安装定位基准,轴段外径与配套的轴承内孔采用基孔制过渡配合,轴段长度根据安装腔的轴承排布距离确定,保证装配后轴端不会与腔体内壁发生运动干涉,轴段的圆柱度公差控制在IT6级区间,避免高速转动时出现径向跳动引发的传动噪音与齿面偏磨。

  下部的锥齿部分采用等顶隙收缩齿设计,齿顶间隙沿齿长方向保持恒定数值,能够避免轮齿受热膨胀后出现齿顶与齿根的剐蹭,同时也能储存少量润滑脂,在低速轻载工况下可以延长维护周期,齿部的分度圆锥角根据实际传动的轴交角匹配计算,保证啮合时齿面接触迹线落在齿高中部区域,避免出现边缘接触导致的轮齿崩裂。在安装边界方面,齿顶圆直径与安装腔的内壁预留足够的径向间隙,防止装配误差导致齿顶与腔体刮擦,轴段与齿部的衔接位置做了圆弧过渡处理,降低应力集中系数,在承受瞬时冲击载荷时不会在衔接位置出现断裂失效。这类零件在实际选型应用时,需要匹配对应模数与齿数的配对锥齿轮,保证啮合侧隙处于合理区间,侧隙过小会导致转动卡滞、润滑脂无法进入啮合面,

  侧隙过大则会出现传动空程,影响机构的动作精度。建模过程中,齿部的渐开线齿形通过参数化生成,保证齿形精度符合啮合要求,轴段的中心与齿部分度圆锥的基准轴线保持严格同轴,避免装配后出现齿面偏载的问题,整体结构没有冗余的设计特征,在满足传动强度要求的前提下尽可能控制零件重量,适配小型设备轻量化的设计需求。
