单片式摩擦离合器机械结构设计

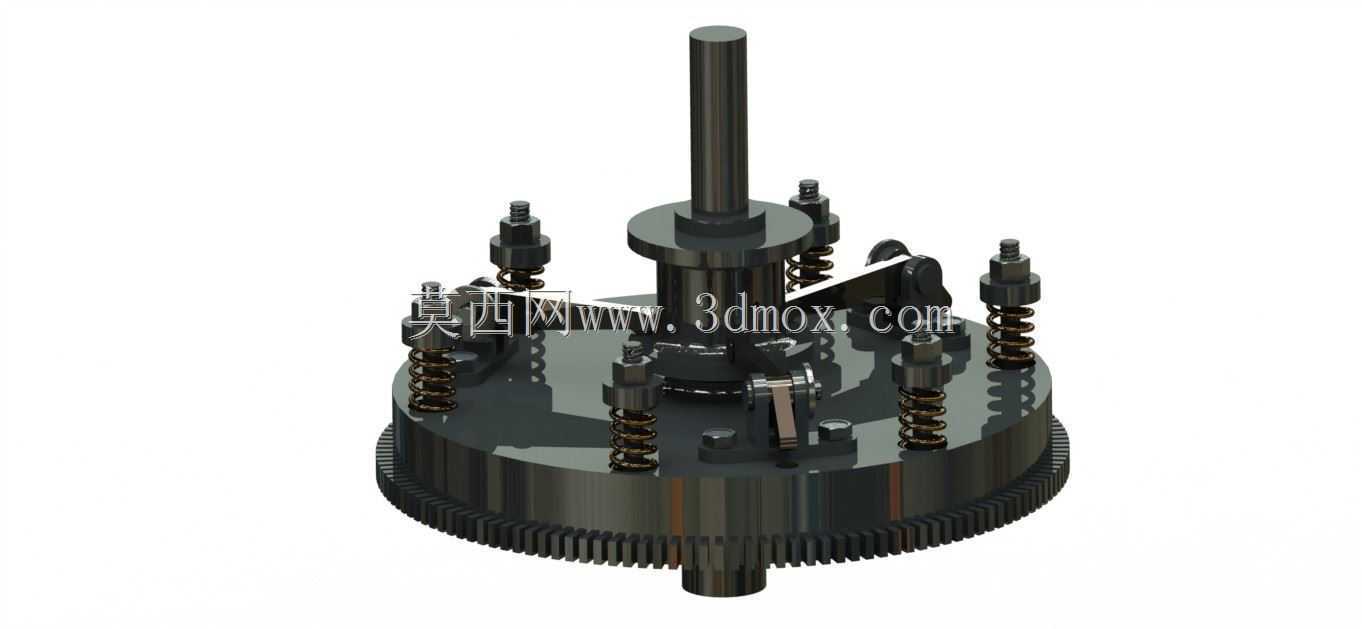

　　这类单片式离合器主要应用在中小功率的机械传动链路中，常见于普通机床主轴传动段、小型工程机械的动力切换单元、农用作业设备的动力接合工位，依靠单组摩擦副的正压力产生摩擦力矩，实现主动轴与从动轴之间的动力接通与切断，相比多片式离合器结构更简洁，转动惯量控制更优，在需要频繁离合但传递扭矩不算极高的工况下，分离彻底性表现更好，不会出现多片结构容易带排的问题。从结构设计逻辑来看，整个组件以中心输入轴为装配基准，底部带齿圈的从动盘作为动力输出端，周向均匀布置的压紧弹簧提供常态下的摩擦副压紧力，保证动力传递时的摩擦力矩储备，分离杠杆机构沿周向对称排布，当分离轴承推动杠杆内端动作时，杠杆会克服弹簧预紧力抬起压盘，让主动摩擦片与从动盘之间出现间隙，

　　彻底切断动力传递路径。设计过程中需要重点控制摩擦片的有效摩擦半径，结合预设的传递扭矩上限匹配弹簧的总预紧力，避免压紧力不足导致传动打滑，或是预紧力过大造成分离操纵力超标、摩擦片磨损过快的问题。周向布置的螺栓导柱既要为压盘提供轴向移动的导向，也要承担弹簧的定位作用，导柱与压盘安装孔的配合间隙需要控制在合理范围，间隙过大会导致压盘偏斜，造成摩擦片局部偏磨，间隙过小则会在热态下出现卡滞，导致离合分离不彻底。底部的外齿圈一般用于对接转速检测元件或是驻车锁止机构，安装时需要保证齿圈与从动盘的同轴度，避免运转过程中出现齿圈跳动量超标的问题。中心轴的伸出端需要匹配对应传动件的安装公差，轴肩位置要预留轴承的安装定位面，

　　整个离合器组件的轴向安装尺寸需要匹配传动箱的内部空间，径向最大轮廓不能与箱体内壁、周边其他传动件产生运动干涉，摩擦片位置要预留足够的散热空间，避免长时间半联动状态下热量堆积造成摩擦材料性能衰减。分离杠杆的支点位置经过杠杆比核算，保证操纵端的作用力在合理范围内，同时杠杆的运动行程要匹配摩擦片的允许磨损量，在摩擦片达到磨损极限前仍能保证可靠压紧传递扭矩。
