机加工用可旋转式精密台钳结构设计

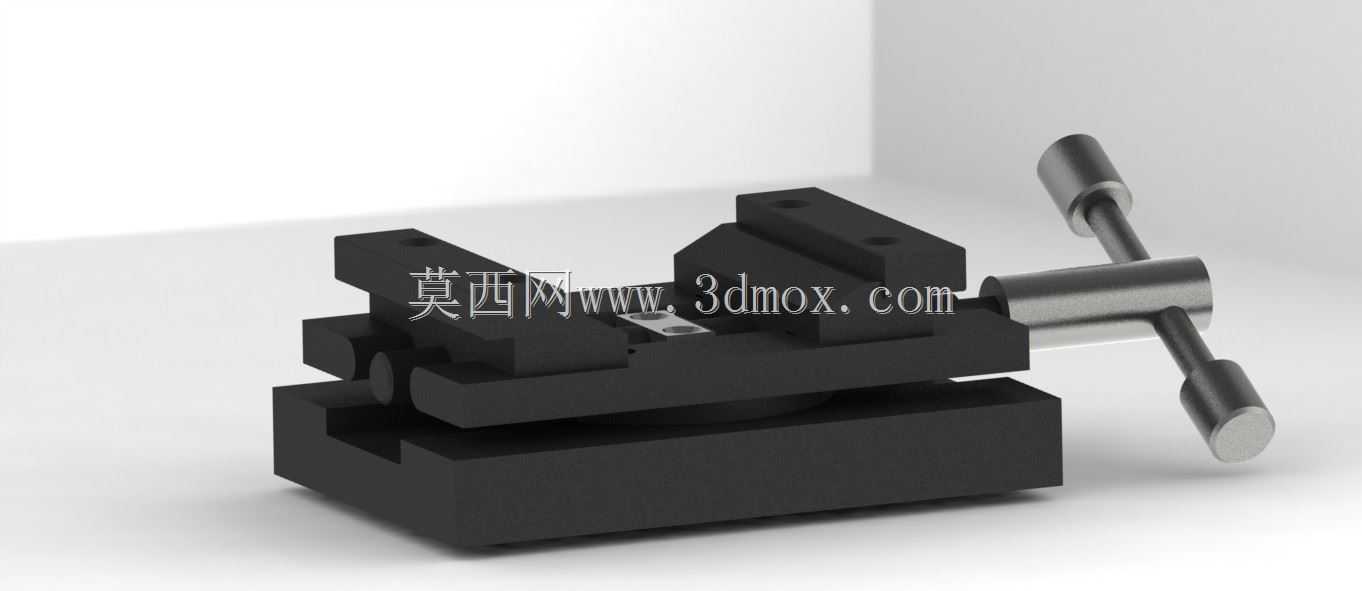

　　在常规机加工、钳工装配、工件划线检测的作业场景中，台钳是工作台面最核心的通用装夹载体，承担着固定待加工工件、抵消切削力与装配冲击力的核心作用，其结构刚性、装夹精度直接影响最终的加工成品质量。这款台钳采用整体式铸铁基座搭配可旋转底盘的结构设计，旋转底盘预留了与工作台T型槽匹配的安装孔位，可根据作业需求快速调整装夹角度，无需反复拆卸工件重新定位，能有效减少多面加工时的装夹辅助时间。从结构设计逻辑来看，固定钳身与活动钳身的导轨配合面采用了燕尾槽结构，相比平导轨结构具备更好的抗倾覆能力，在承受较大侧向铣削力时不会出现钳身抬升、偏移的问题；丝杠传动副采用梯形螺纹设计，具备自锁特性，装夹完成后不会因为加工过程中的振动出现松夹退扣的问题，

　　丝杠端部配套的T型加力杆可根据装夹需求调整力臂长度，针对不同材质的工件灵活控制夹紧力，避免薄壁工件被夹变形。钳口部位预留了可更换钳口板的安装槽，标配的网纹钳口板可提供足够的装夹摩擦力，针对软质金属、塑料等易夹伤工件，也可快速更换铜质、铝质或者带软包覆的专用钳口板，适配不同材质工件的装夹需求。安装边界方面，这款台钳的整体底座尺寸适配常规中小型钳工台、铣床工作台的安装间距，底盘的固定螺栓孔采用长圆孔设计，可兼容一定范围内的安装孔位偏差，降低工作台面的改造难度；活动钳身的最大开合行程可覆盖绝大多数中小型机械零件的装夹尺寸，日常的小型零件铣削、钻孔、攻丝、修配作业都能满足使用需求。在实际使用场景中，这类台钳不仅可用于金工车间的机加工工序，

　　也可在维修车间、模型制作工坊、职业院校实训工位作为基础装夹工具使用，整体结构没有冗余的复杂部件，日常维护仅需定期给丝杠、导轨配合面加注润滑脂即可，长期使用出现导轨磨损后，也可通过调整燕尾槽的镶条间隙来恢复装夹精度，整体使用寿命远高于轻型冲压结构的家用台钳。设计过程中重点校核了钳身的受力变形量，在最大夹紧力工况下，钳口的变形量控制在微米级，可满足精密零件的装夹精度要求，同时底盘的旋转锁紧机构采用多点锁紧设计，旋转调整到目标角度后锁紧不会出现角度偏移，保证斜孔、斜面加工时的角度准确性。
