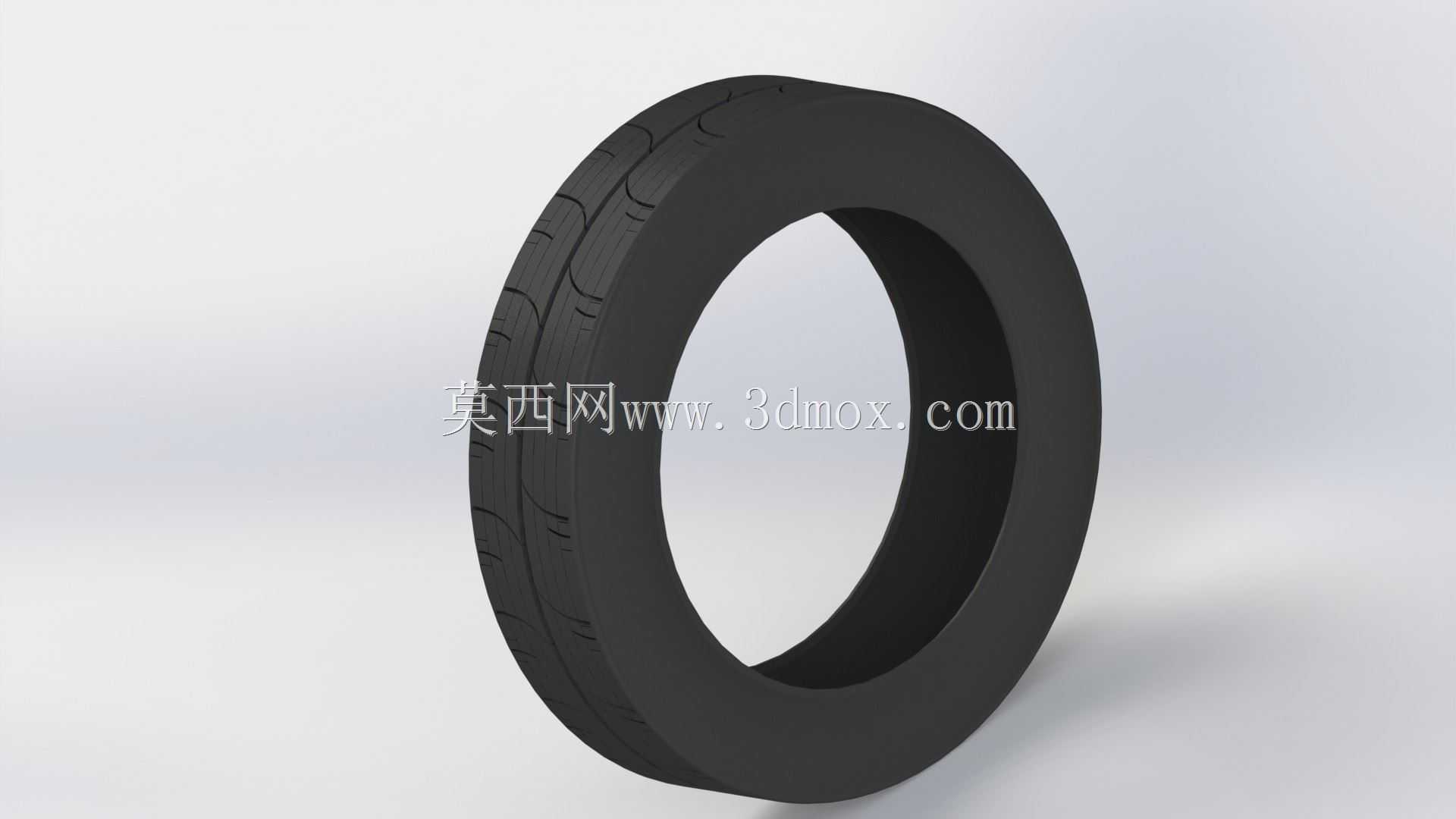

乘用车配套橡胶轮胎结构设计模型

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的接地面积、离地间隙、轮腔预留空间，甚至影响转向节、悬架摆臂的安装点布局。这次构建的轮胎模型，完全按照常规家用乘用车的配套轮胎规格做参数化搭建，胎面宽度、扁平比、轮辋适配直径都预留了可编辑的参数接口，后续调整不同配置车型的轮胎规格时，只需要修改对应参数就能快速生成新的模型，不用重新绘制胎面花纹、胎侧轮廓的基础特征。

　　从实际装车场景来看，轮胎承担着整车重量承载、行驶缓冲、地面附着力传递的核心作用，建模时特意还原了胎面的纵向排水沟槽与横向细纹结构，这些结构不是装饰性特征，实际行驶中纵向沟槽能快速排走胎面与路面之间的积水，避免高速行驶时出现水滑现象，横向细纹则能提升胎面与干燥路面的咬合度，缩短制动距离。胎侧部分做了合理的厚度过渡，靠近轮辋的胎圈位置做了加厚处理，对应实际产品中胎圈内部的钢丝圈结构，这个部位是轮胎与轮辋配合的核心位置，建模时严格控制了胎圈的内径尺寸公差，保证和标准轮辋装配时不会出现过松漏气或者过紧无法压装的问题。

　　做结构匹配时，轮胎的外轮廓尺寸是轮罩设计的核心依据，模型构建时特意保留了轮胎在额定载荷下的径向变形量参考轮廓，方便车身工程师做轮罩内板的间隙校核，避免车辆满载转向时轮胎与轮罩发生运动干涉。胎面的花纹块排布也做了等距圆周阵列，每个花纹块的倒角、沟槽深度都和实际量产轮胎保持一致，后续做整车CFD流场分析、轮胎噪声仿真时，这个模型可以直接导入仿真软件使用，不用再二次简化胎面特征。

　　很多新手建模时容易忽略轮胎的安装基准，这个模型把胎圈与轮辋的配合面设为装配基准面，和轮辋装配时只需要同轴约束、基准面贴合就能完成定位，不需要额外调整位置。胎侧的曲面做了连续曲率处理，后续渲染整车效果时不会出现曲面折痕，能真实还原橡胶轮胎的哑光质感。另外模型还预留了胎压监测模块的安装位置，在胎圈内侧对应气门嘴的位置留了安装凸台，方便后续匹配不同配置的胎压传感器结构，不用再对胎体做切割修改。
