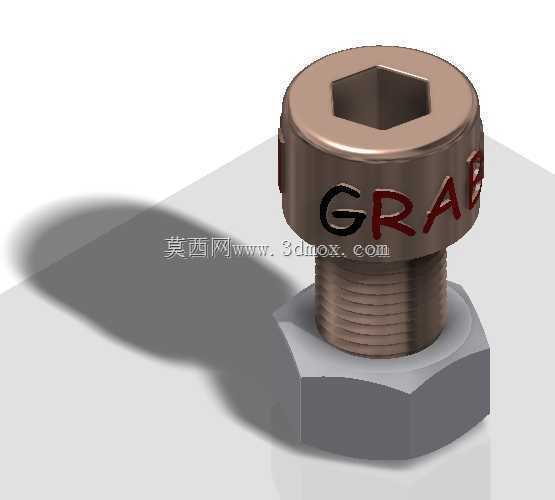

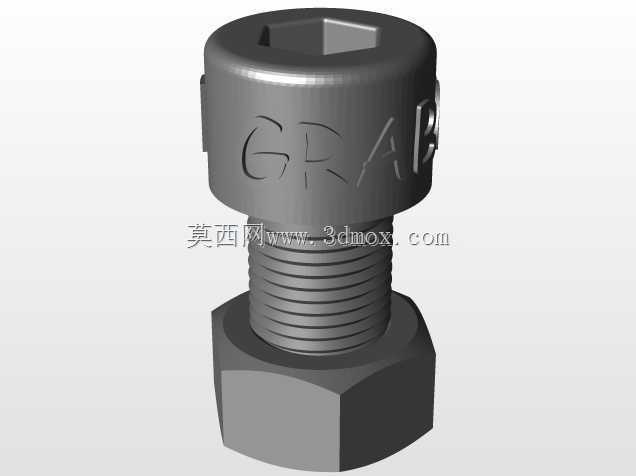

内六角油塞与配套六角螺母组合结构

　　这套组合结构包含带内六角驱动端的外螺纹油塞，以及配套的六角锁紧螺母，主要应用在液压阀块、减速机箱体、润滑管路系统的工艺孔封堵场景，也可用于小型压力容器、液压泵站的预留孔位密封，在设备检修、油路改造作业中，这类堵头组合是现场维护的常用备件。设计时优先考虑了手动装配的操作便利性，油塞头部的内六角沉孔深度按照标准内六角扳手的插入深度设定，既保证足够的扭矩传递接触面，避免拧紧时出现扳手打滑、孔口崩裂的问题，又不会因为沉孔过深削弱头部的结构强度，头部外圆做了微小的倒角处理，装配时可以顺利导向进入安装孔位，不会刮伤安装面的密封涂层。油塞的外螺纹采用通用公制细牙螺纹，牙型角精度控制在6H级，螺纹收尾处预留了足够的退刀槽，

　　避免螺纹拧到底部时出现牙型干涉，配套的六角螺母对边尺寸符合常规呆扳手、套筒的通用规格，现场不需要定制专用工具即可完成锁紧操作，螺母与安装面贴合的端面做了精车处理，平面度控制在0.02mm以内，配合紫铜密封垫或者O型圈使用时，可以保证足够的密封比压，不会在额定工作压力下出现渗漏。从安装边界来看，油塞头部的外圆直径比螺纹大径大出2mm左右，形成的轴肩可以作为拧紧到位的硬限位，避免过度拧入导致螺纹孔开裂，整套组合安装后突出安装面的高度仅为螺母厚度加头部高度，在空间紧凑的阀块集成区域不会和相邻的管路接头、阀件产生干涉，头部外圆预留的标识区域可以激光打印扭矩参数、螺纹规格信息，方便后期维护时快速识别参数。建模过程中对螺纹牙型做了简化处理，

　　既保留了螺纹的装配干涉检查特征，又不会因为牙型细节过多导致装配体文件过大，螺母的六角棱边做了0.2mm的倒钝处理，避免装配时划伤操作人员手部，也减少了电镀、发黑表面处理时的棱边过厚问题，整套结构的所有尺寸都可以直接对接常规的五金加工工艺，不需要额外开模或者定制特殊刀具，普通数控车床即可完成批量加工，加工后的零件经过发黑处理后可以具备基础的防锈能力，适配大多数工业设备的工况使用环境。
