对开式轴系支撑固定夹座结构设计

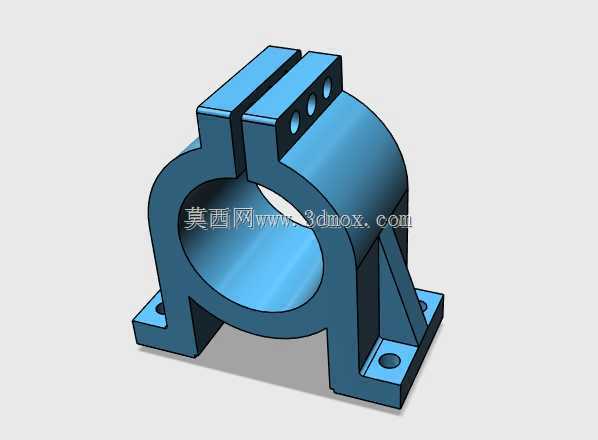

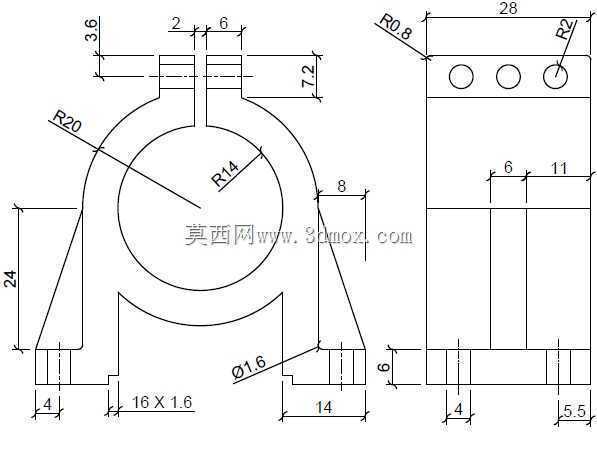

　　这类对开式夹座结构，在常规传动设备的轴系布局里十分常见，主要承担径向支撑与轴件位置锁定的作用，区别于整体式轴承座的穿轴安装限制，对开结构可以在轴件已经完成两端装配的工况下，直接从径向完成夹座的安装与固定，大幅降低后期维护、轴系位置调整的拆装工作量。从结构设计逻辑来看，主体采用上下对合的半圆抱合腔，内腔直径与待夹持轴件的外径保持小间隙配合，合模后通过上部凸台的锁紧螺栓施加预紧力，让半圆腔内壁均匀抱紧轴面，避免轴件运行过程中出现径向窜动或者周向打滑。下部的安装底板向两侧延伸出带安装孔的固定耳，两个固定耳与主体圆弧段之间设置了三角形加强筋，用来抵消轴件负载传递到安装面的倾覆力矩，避免长期受载后底板与主体连接位置出现应力开裂。

　　上部的锁紧凸台做了加厚处理，三个螺栓孔沿轴向等距排布，保证锁紧力沿轴的轴向均匀分布，不会出现局部抱紧力不足导致的轴件偏移。实际应用场景覆盖各类输送线的从动辊轴固定、小型传动设备的中间轴辅助支撑、工装夹具的导杆位置锁定等场景，安装时需要先确认底板安装孔的中心距与设备机架的预留孔位匹配，抱合腔的中心高度要与轴系的设计中心高保持一致，避免强行装配导致轴件出现附加弯曲应力。设计时特意在抱合腔的合模面预留了微小的锁紧间隙，当螺栓完全锁紧时，上下合模面完全贴合，此时内腔刚好抱紧轴面，不会出现过盈量过大导致轴件表面被压伤，或者间隙过大导致抱紧力不足的问题。底板的安装孔采用沉孔设计，固定螺栓安装后螺栓头不会突出底板表面，

　　保证夹座与机架安装面完全贴合，避免安装面出现间隙导致运行过程中产生振动。两侧的加强筋厚度与主体壁厚保持一致，采用圆弧过渡连接，减少应力集中点，提升整体结构的抗疲劳强度，适配长期带振动的工况使用。这类结构不需要额外配置轴承，直接通过本体抱紧光轴实现固定，结构紧凑，安装空间占用小，适合对安装空间有严格限制的紧凑型设备布局。
