带孔长柄连接摇臂机械结构设计

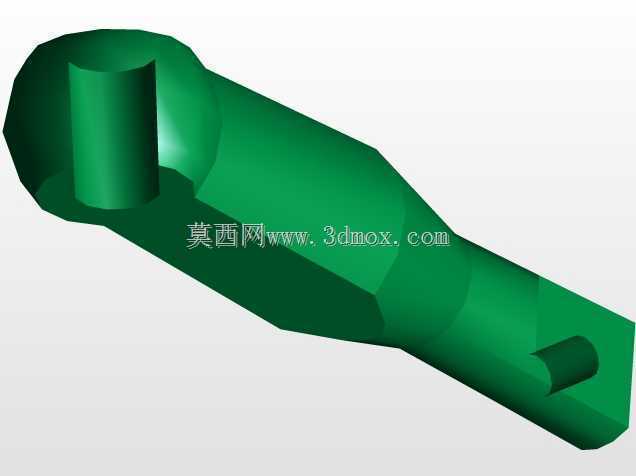

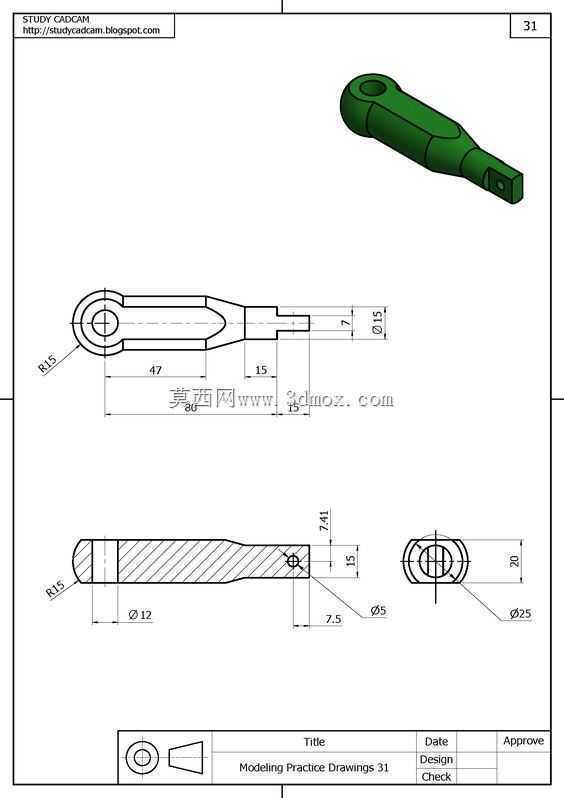

　　这类带孔长柄摇臂构件，多应用在手动操作的小型工装夹具、简易传动调节机构中，作为手动施力的传力部件，一端通过铰接孔与固定支座形成转动副，另一端的扁方结构可直接卡入调节件的卡槽内，操作人员握持杆身施加扭矩，即可带动末端调节件完成锁紧、档位切换、行程微调等动作，在小型机床辅助调节架、工装定位夹具、手动阀门操作机构中都能见到这类结构的应用。从结构设计逻辑来看，整体采用长杆式布局，总长控制在80mm，杆身从铰接端到操作端做了平滑的收窄过渡，铰接端做R15的圆弧过渡处理，既避免了直角位置的应力集中，也能在转动过程中避免与周边安装件发生剐蹭干涉。铰接端的通孔直径为12mm，适配常规的M10铰接销轴，安装时销轴穿过通孔与支座固定，

　　摇臂可绕销轴灵活转动，铰接端外轮廓做直径25mm的圆形设计，保证转动时的轮廓边界规整，不会出现突兀的棱角卡滞周边构件。杆身中段采用直径12mm的等截面圆杆设计，既保证了施力时的结构刚性，不会因为握持施力出现明显的弯曲形变，也控制了整体的零件重量，手动操作时不会有过重的累赘感。靠近操作端的位置，杆身做了扁方加工，扁方段厚度7mm，宽度15mm，末端开设直径5mm的定位孔，这个位置的设计是为了与被调节件形成可靠的卡接，扁方结构可以传递更大的扭矩，避免转动时出现打滑，末端的小孔可穿入定位销，防止摇臂操作时从卡槽内脱出。从安装边界来看，整个摇臂转动时的最大外轮廓半径为40mm，安装时需要预留对应的转动空间，

　　铰接端的安装面与支座贴合面的间隙控制在0.2mm以内，保证转动灵活的同时不会出现过大的窜动。杆身表面做了圆滑过渡处理，没有尖锐棱角，手动握持操作时的触感更好，也能避免操作时划伤手部。这类零件的建模过程需要重点关注各段截面的平滑过渡，尤其是圆弧段与直杆段的衔接位置，要保证曲面连续，避免出现建模棱线，同时各尺寸公差需要匹配实际安装需求，铰接孔的公差取H7级别，保证与销轴的配合间隙合理，扁方段的尺寸公差取h8级别，保证与卡槽的配合松紧适度，不会出现装配卡滞或者间隙过大晃动的问题。
