齿轮与皮带轮拆卸专用拉具结构设计

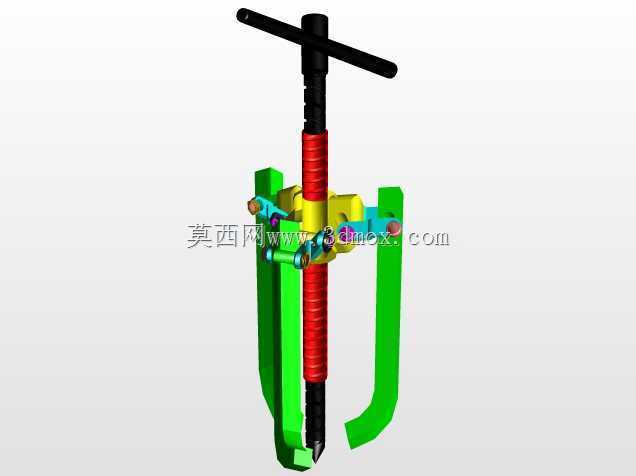

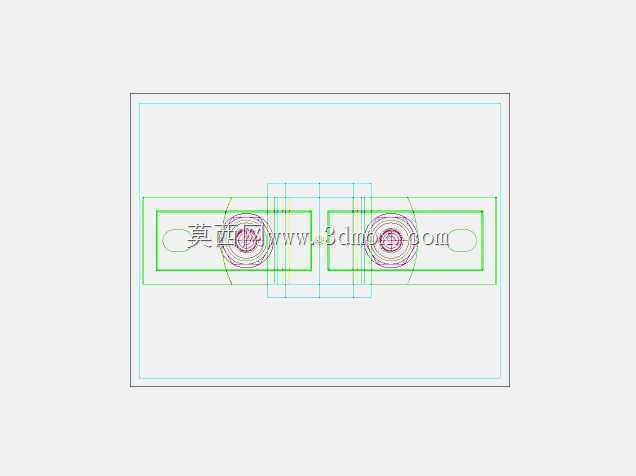

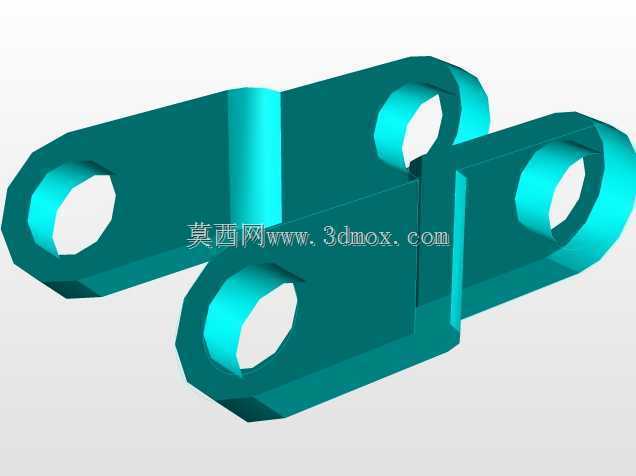

　　在工业设备运维、机械装配检修场景中，过盈配合安装在轴端的齿轮、皮带轮拆卸一直是一线检修人员的高频作业难点，直接敲击拆卸极易造成轴端变形、带轮轮辐断裂、齿轮齿面崩损，甚至损伤设备内部轴承配合面，这类专用拉具就是针对这类作业痛点开发的检修工装。整套拉具采用对称双卡位结构设计，作业时两根拉爪可分别卡入齿轮、皮带轮的背部端面，中心顶杆对准轴端中心孔，通过旋进顶杆的轴向推力，将轴件与轮体平稳分离，全程受力沿轴的中心轴线均匀传递，不会对轮体和轴件产生偏载力矩，能有效避免拆卸过程中的零件损伤。从结构布局来看，拉具的横梁采用矩形截面型材设计，具备足够的抗弯刚度，在最大拆卸行程下不会出现明显挠曲变形，拉爪与横梁的连接位置预留了多档调节孔位，

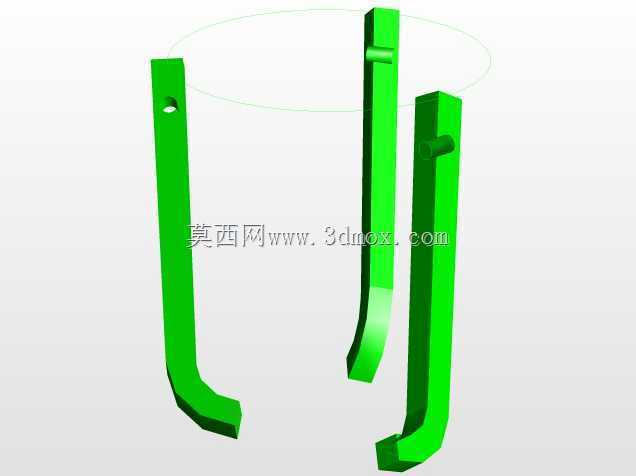

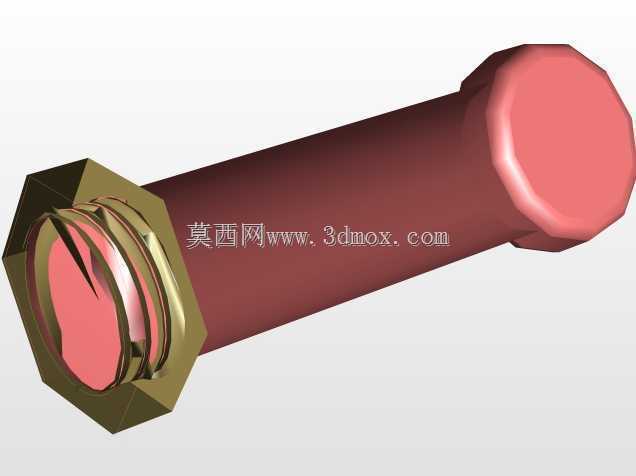

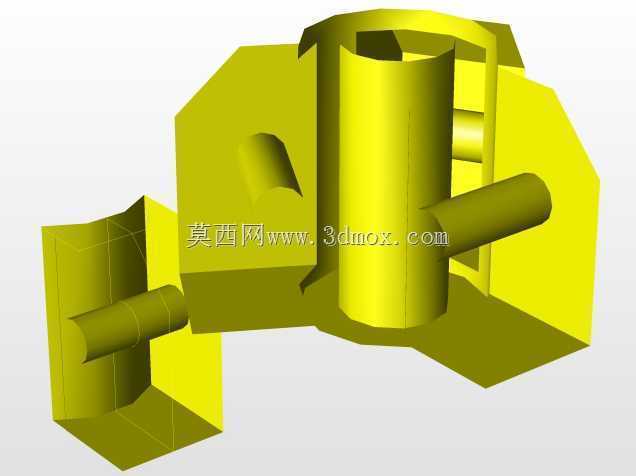

　　可适配不同直径规格的齿轮与皮带轮，覆盖常规工业传动场景中绝大多数中小尺寸轮类零件的拆卸需求。设计过程中优先考虑了作业的通用性与操作便捷性，拉爪的卡位端做了直角勾头处理，勾头厚度经过反复校核，既能卡入轮体与设备安装面之间的狭窄间隙，又能保证足够的抗拉强度，不会在大拉力工况下出现断裂滑脱。中心顶杆的端部做了球面处理，顶压轴端时可自动找正中心，避免顶杆滑脱刮伤轴端中心孔，顶杆的螺纹采用梯形传动螺纹，传动效率高且具备自锁性能，作业中途停顿也不会出现回退松脱的情况。整套拉具的外形尺寸控制在便携作业的合理范围内，横梁长度适配常规检修空间的操作需求，不会因为尺寸过长无法在设备旁的狭窄安装空间内操作，

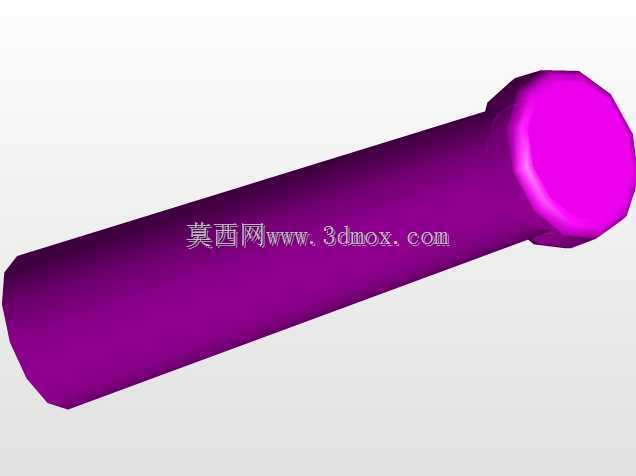

　　拉爪的开合行程覆盖了从几十毫米到两百余毫米直径的轮体拆卸需求，安装时只需根据轮体直径调整拉爪在横梁上的固定位置，锁紧固定螺栓即可完成装夹，单人即可完成整套拆卸作业，无需额外辅助人员配合。不同于市面上通用的三爪拉马，这款拉具针对齿轮、皮带轮的结构特点做了结构优化，拉爪的勾头宽度更窄，可卡入皮带轮轮辐之间的间隙，也能避开齿轮的齿部结构，直接卡持轮体的轮毂端面，不会在拆卸过程中损伤齿形或者带轮的传动槽，对于带轮槽精度要求高的同步带轮、V带轮，以及齿面精度要求高的传动齿轮，都能实现无损伤拆卸。在实际产线运维场景中，这类拉具可大幅缩短轮类零件的拆卸时间，降低检修过程中的零件报废率，尤其适合电机检修、减速机维护、传动系统改造这类需要频繁拆装轮类零件的作业场景，结构简单可靠，维护成本低，是机械检修工位必备的实用工装。
