双工位可调式多孔位工装夹具结构

　　这款工装结构主要面向小尺寸异形零件的批量装夹加工场景，常见于小型精密零件的铣削、钻孔工序中，适配普通立式加工中心的工作台安装，可同时完成两组同规格或近似规格零件的定位装夹，减少工序间的换件等待时间。从结构布局来看，整体采用分体式基座设计，左右两个装夹单元通过底部的定位键与工作台T型槽配合，安装时可根据加工零件的尺寸调整两个单元的间距，安装边界预留了足够的螺栓锁紧空间，基座侧面的沉头孔可直接配合T型螺栓完成固定，无需额外制作过渡连接板。上部的调节旋钮分别对应不同方向的压紧力调节，顶部伸出的圆柱导向件用于装夹时的初定位，避免零件放置时出现偏斜，基座表面的不同直径通孔分别对应定位销安装、排屑以及冷却液回流通道，

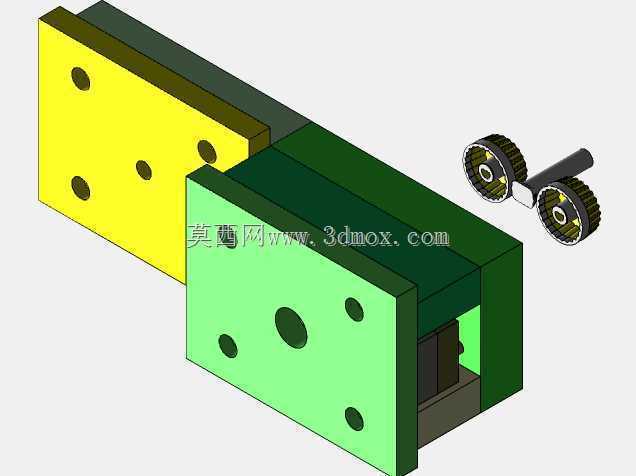

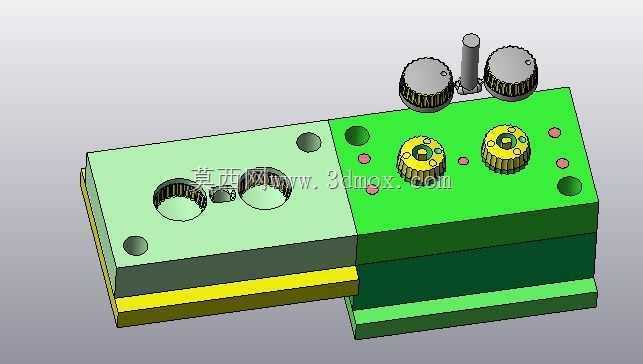

　　装夹区域的粉色标记点为压紧块的作用点位，设计时特意避开了零件的加工面，防止装夹痕迹影响零件最终的表面质量。设计过程中优先考虑了装夹的重复定位精度，所有旋钮的调节行程都做了限位处理，避免调节过度导致零件变形，两个装夹单元的定位基准统一，可在一次对刀后完成两个工位的加工，有效减少对刀次数带来的精度误差。基座的分层结构设计兼顾了刚性与减重需求，底部的凸台结构增强了基座与工作台的接触刚性，中间层的让位槽可容纳零件下方的突出结构，避免装夹时零件出现悬空，上部的绿色区域为可更换的耐磨垫板，长期使用出现磨损后可单独更换，无需更换整个基座，降低后期维护成本。实际使用时，操作人员只需将零件放置到对应定位区域，转动顶部的旋钮即可完成压紧，拆卸时反向松开旋钮即可取下零件，操作步骤简单，对操作人员的技能要求较低，适合量产车间的批量加工使用，结构上没有复杂的传动组件，日常维护只需定期清理表面切屑、在旋钮螺纹处添加润滑脂即可，长期使用的故障率极低。
