推拉式快速压紧夹钳结构设计

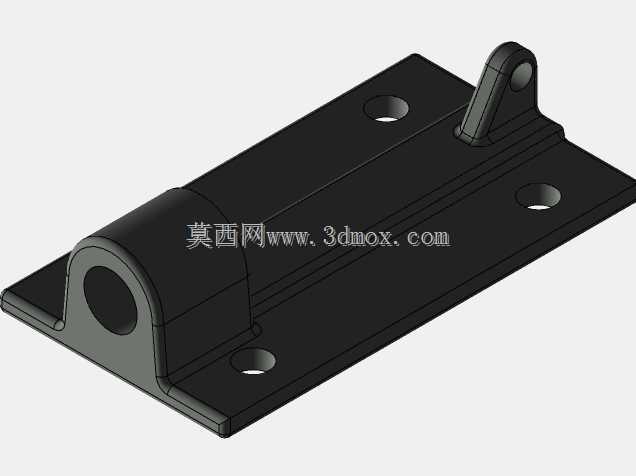

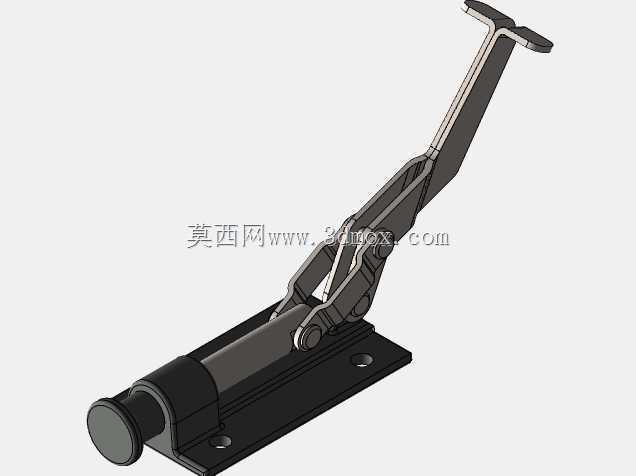

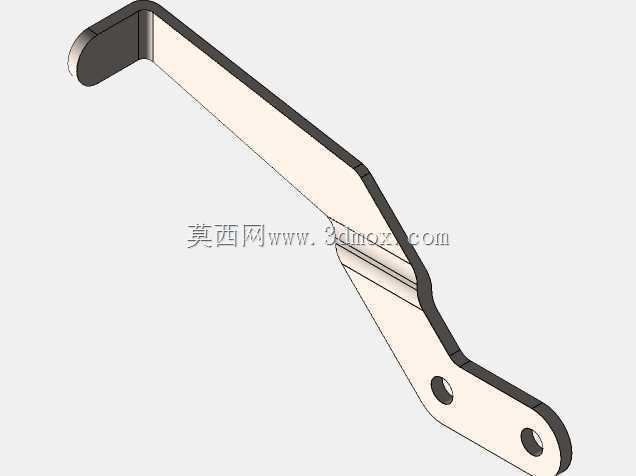

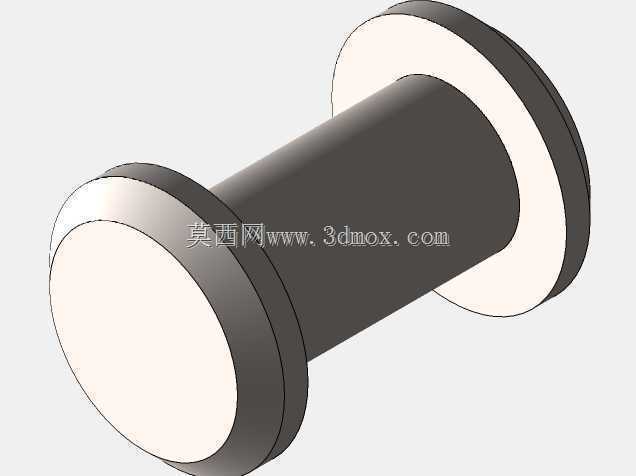

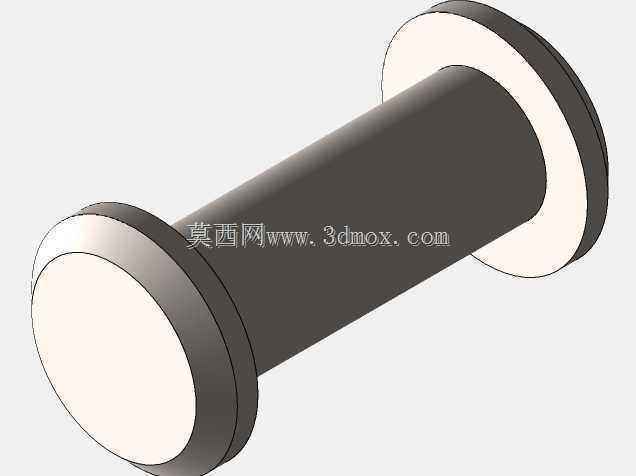

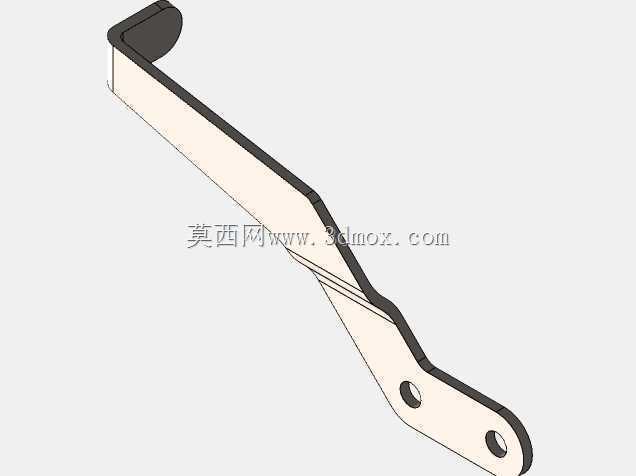

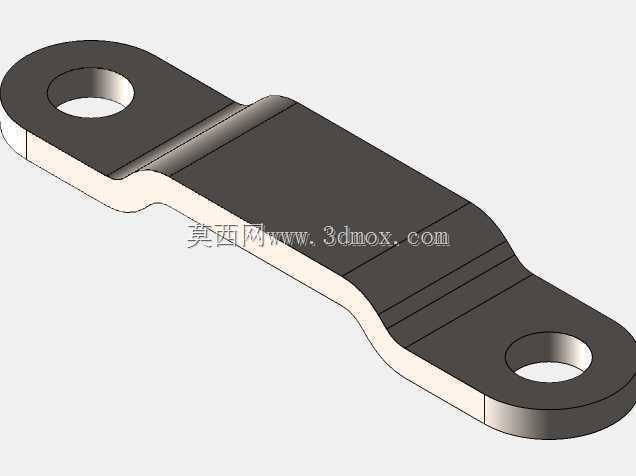

　　这类推拉式压紧夹钳常被布置在工装台架、焊接工位、装配流水线的定位工位上，用来对薄型板材、轴类零件、注塑壳体等工件做快速压紧固定，相比传统螺栓压紧的操作方式，单次装夹的动作耗时能压缩到一秒以内，能大幅降低批量加工过程中的辅助工时占比。从结构组成来看，整套构件包含带安装孔的矩形底座、直线滑移的推杆组件、铰接式压动手柄、以及端部的压头连接位，手柄与推杆之间通过连杆机构形成死点锁止结构，当手柄扳动到闭合位置时，连杆机构越过力学死点，即便工件受切削振动、焊接应力带来的反向推力，夹钳也不会自行松脱，锁止状态下的保持力可以覆盖绝大多数轻中型工件的装夹需求。设计阶段首先要确认的是安装边界，底座上的两个沉头安装孔采用标准孔距设计，

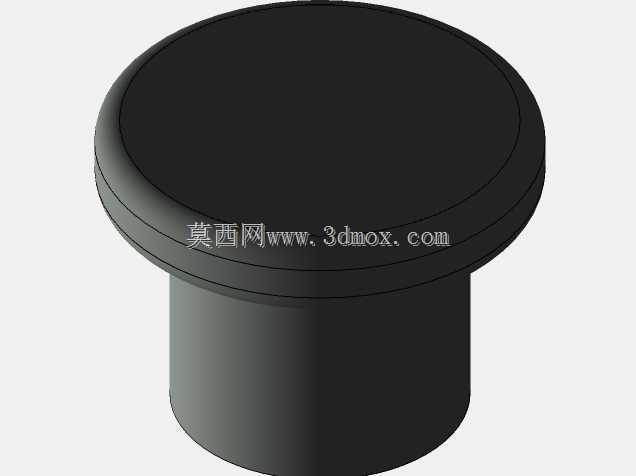

　　能直接适配现有通用工装的T型槽间距或者台面孔位，不需要额外做转接板加工；推杆的行程预留了足够的工件装卸间隙，压头位置可以根据工件的外形高度做微调，避免压合过程中出现工件表面压痕或者压合不到位的情况。实际应用场景中，这类夹钳除了常规的机械加工工位，也会被用在木质家具组装、电子元器件压合、线束定位等场景，不同场景下只需要更换端部的压头材质，比如加工金属工件时搭配硬质橡胶压头，加工软质塑料件时搭配硅胶压头，就能适配不同的表面防护需求。结构设计上所有铰接位置都预留了润滑间隙，长期往复扳动也不会出现卡滞，滑移推杆的表面做了硬化处理，耐磨性能可以满足车间高频次操作的使用强度，整体没有复杂的异形曲面，加工过程中只需要普通铣削、

　　钻削工序就能完成所有零件的加工，后期维护也只需要定期在铰接点加注润滑脂即可，不需要复杂的拆解保养。在做三维建模的时候，需要重点验证连杆机构的死点位置是否合理，既要保证闭合状态下的锁止可靠性，也要保证开启状态下手柄不会和周边的工装结构产生干涉，同时推杆的滑移同轴度要控制在合理公差范围内，避免长期使用后出现推杆偏磨、压紧力偏移的问题。
