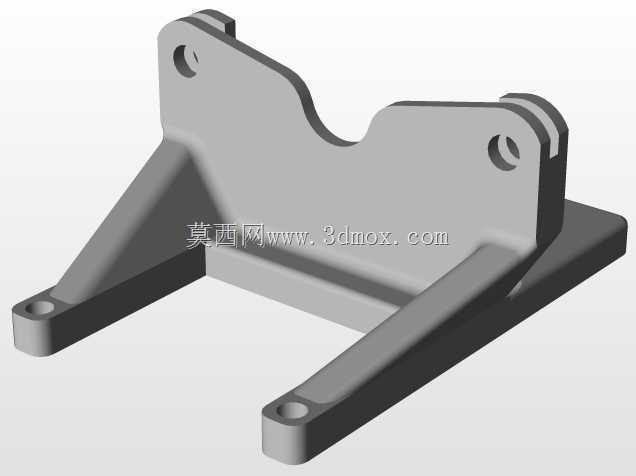

Minebea4K1-1066步进电机适配安装支架

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432319
  • Minebea4K1-1066步进电机适配安装支架
  • Minebea4K1-1066步进电机适配安装支架
  • Minebea4K1-1066步进电机适配安装支架
  • Minebea4K1-1066步进电机适配安装支架
  • Minebea4K1-1066步进电机适配安装支架
  • Minebea4K1-1066步进电机适配安装支架

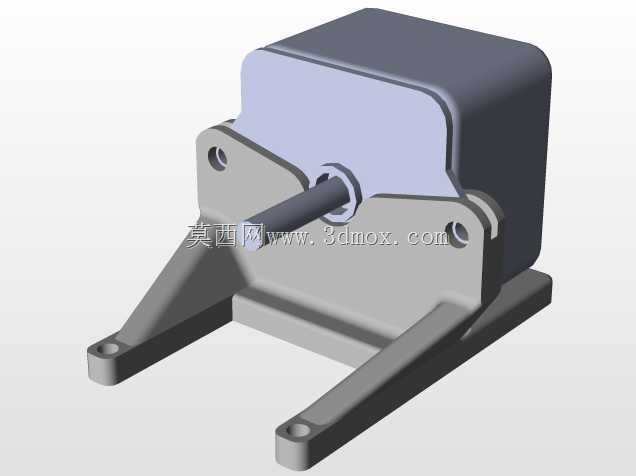

  这款步进电机的端面安装孔为标准M3螺纹孔,孔距呈40mm正方形分布,支架对应的安装凸台预留了0.2mm的沉头间隙,既可以保证螺丝锁紧后电机端面与支架安装面完全贴合,也能抵消3D打印过程中可能出现的孔位收缩误差,避免装机时出现孔位对不齐的问题。从安装边界来看,支架整体采用平板式叠层结构,底部贴合设备的铝型材安装面,预留的安装槽位可以适配2020铝型材的T型螺母固定方式,横向安装跨度控制在62mm以内,不会和旁边的同步带惰轮、限位开关触发结构产生运动干涉。针对Ultimaker2+的运动结构特点,支架的电机安装位做了1.5mm的偏心偏移设计,这个偏移量是经过实际传动测算的,刚好可以让电机输出轴上的同步带轮和X轴惰轮处于同一水平面,在桌面级FDM3D打印设备的X/Y轴运动结构搭建场景里,步进电机的安装定位精度直接决定了传动带张紧度一致性、运动轴运行平顺度,甚至会影响长期打印过程中层纹的均匀表现,这款适配Minebea4K1-1066型号步进电机的安装支架,正是针对Ultimaker2+机型的安装空间做的适配化结构设计。从实际装机的功能逻辑来看,这款支架首先要承担步进电机的承重与定位作用,Minebea这款42系列步进电机本身自重约280g,加上同步带轮传动过程中产生的径向拉力,支架的安装面平面度需要控制在0.1mm以内,才能避免电机轴出现偏斜,导致同步带运行时出现跳齿、磨损不均的问题。设计过程中首先锚定的是电机的安装孔位边界,

  同步带安装后不需要额外调整平行度就能保证张紧力均匀,减少了装机调试的步骤。很多DIY改装3D打印机的用户经常会遇到电机安装后运行共振大的问题,这款支架在结构设计时特意在电机安装面和底部固定面之间做了三层叠层的加强筋结构,筋板厚度为2.5mm,既不会因为结构太单薄导致电机运行时产生共振异响,也不会因为整体结构太厚增加不必要的打印耗材消耗。实际使用场景中,这款支架不需要额外加装减震垫,依靠自身的结构强度就能抵消步进电机在16细分驱动下产生的高频微振动,避免振动传递到型材框架上导致打印件表面出现振纹。从安装流程的便利性来看,支架的电机安装孔位做了单侧导向倒角,螺丝穿入时可以自动找正,就算是第一次装机的新手也能快速完成电机的固定,

  不需要反复调整电机位置。另外支架的边缘做了R1.5的圆角处理,避免装机时锋利的打印层纹划伤操作人员的手部,也不会和运动中的同步带产生剐蹭。针对3D打印制作的工艺特点,这款支架的所有悬空结构都做了45度的斜角过渡,打印时不需要添加支撑结构,使用PLA或者PETG耗材都能直接打印成型,成型后只需要简单去除毛边就能直接装机使用,不需要二次打磨或者攻丝处理。在长期运行的可靠性方面,支架的固定孔位做了局部加厚处理,就算反复拆装电机也不会出现孔位开裂的问题,在设备持续运行的温升环境下,PLA材质打印的支架也能保持足够的结构强度,不会因为电机长时间运行产生的50度左右温升出现结构变形。很多同类支架在设计时会忽略同步带的运行空间,

  这款支架在电机安装位的下方预留了8mm的同步带穿行空间,就算使用宽度为6mm的GT2同步带,高速往复运动时也不会和支架边缘产生摩擦,减少了同步带的非正常磨损,延长了传动部件的使用寿命。在设备改装场景中,这款支架也可以适配其他使用同款42步进电机的桌面级数控设备,比如小型激光雕刻机、桌面级点胶机的X轴电机固定,只需要调整底部固定孔的位置就能完成适配,结构的通用性较强。从结构受力的角度分析,支架的受力点主要集中在电机安装面的四个螺丝孔位置,设计时通过底部的整面贴合结构把受力均匀分散到铝型材安装面上,不会出现局部应力集中导致的支架断裂问题,就算电机高速正反转产生的冲击载荷,也能通过整体结构均匀传导,保证长期使用的定位精度不发生偏移。
