符合DIN标准的M14镀锌平垫圈结构

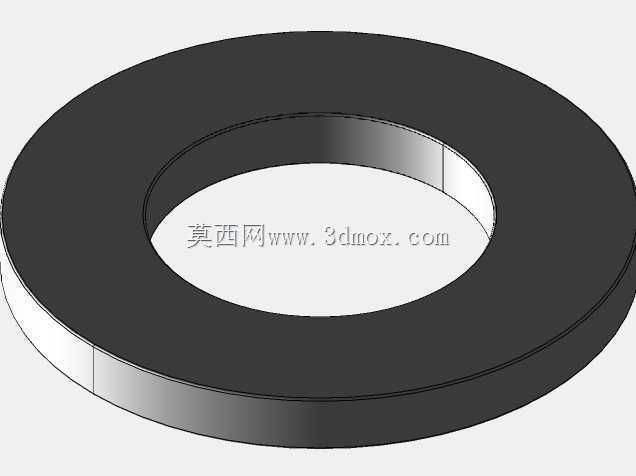

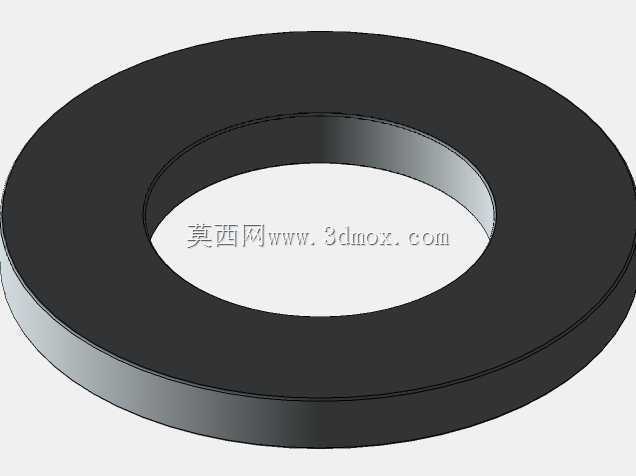

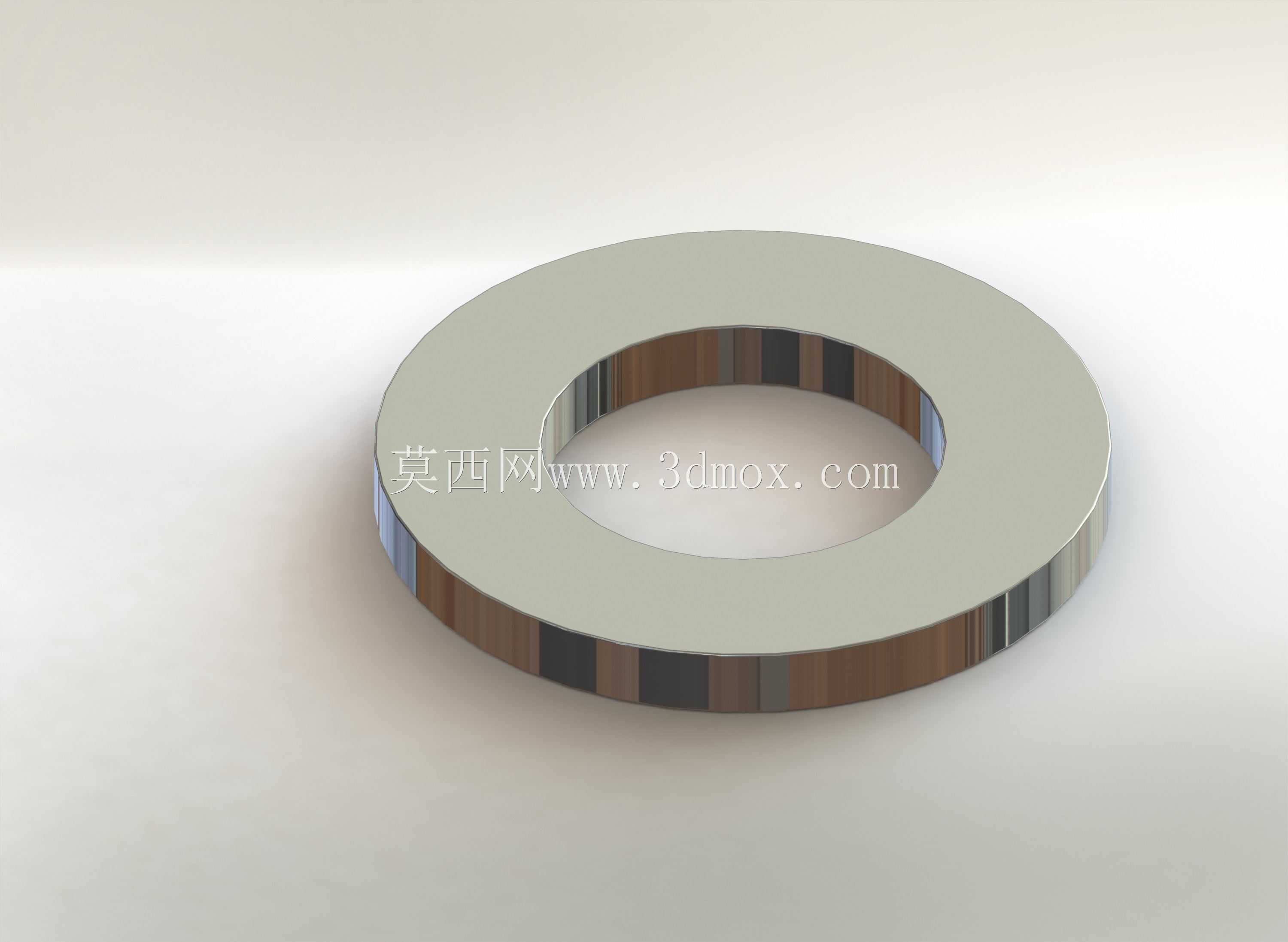

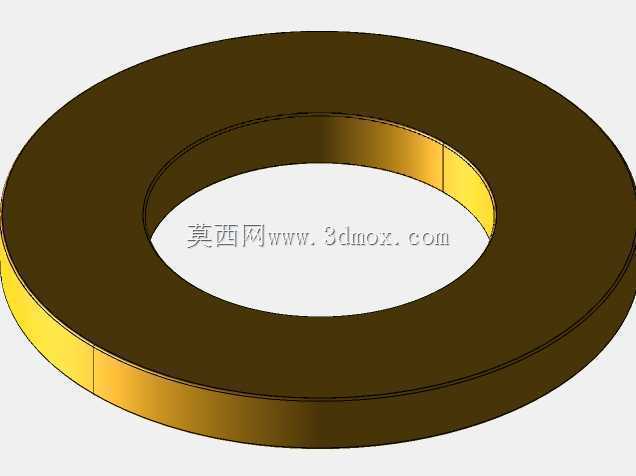

　　在各类机械装配、钢结构连接、电气设备安装场景里，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，这款适配M14规格螺栓的镀锌平垫圈，遵循DIN125A以及ISO7089-7090相关标准设计，核心作用是分散螺栓拧紧时对被连接件表面的压应力，避免软质基材比如铝合金板、工程塑料件、薄钢板在螺栓预紧力作用下出现压溃、表面凹陷的问题，同时也能填补被连接件表面的微小不平整，让螺栓预紧力的传递更均匀，降低连接松动的概率。

　　从实际选型和装配的角度看，这类平垫圈的安装边界完全适配M14规格的外六角螺栓、内六角圆柱头螺钉，内孔尺寸留足了螺栓穿入的间隙，不会出现卡滞、穿装困难的问题，外径尺寸经过标准校核，在常规M14螺栓的拧紧力矩范围内，压应力覆盖范围足够匹配常见的被连接件开孔尺寸，不会因为垫圈外径过小导致应力集中，也不会因为外径过大干涉周边的其他安装结构。厚度尺寸的设计兼顾了刚性和装配空间需求，既不会因为过薄在预紧时发生翘曲变形，也不会因为过厚额外占用螺栓的有效啮合长度，导致螺纹旋合深度不足影响连接强度。

　　设计这类标准件的三维模型时，首先要保证基准面的选取和实际装配逻辑一致，以垫圈的两个平行端面作为安装基准，内孔和外圆的同轴度公差要符合标准件的通用精度要求，建模过程中要注意边缘的倒角处理——实际生产的冲压平垫圈边缘会有微小的圆角或倒角，避免锐边在装配时划伤操作人员、割破绝缘层或者刮伤被连接件的防护涂层，镀锌层的设计是为了提升零件的耐腐蚀性能，在普通户外环境、一般工业车间的非强腐蚀场景下，能有效延缓锈蚀，延长连接结构的维护周期。

　　在不同的应用场景里，这类平垫圈的使用逻辑也有区别：在钣金机柜装配中，它垫在螺栓头和钣金件之间，能避免拧紧螺栓时钣金表面的喷塑层被压坏，同时增大接触面积防止螺栓在震动环境下发生转动；在管路法兰连接的辅助定位中，合适规格的平垫圈可以补偿螺栓与法兰孔之间的间隙偏差，让螺栓受力更均匀；在非标自动化设备的型材搭建场景里，配合T型螺栓使用的平垫圈，能分散型材槽口的受力，避免槽口受集中应力出现变形，影响整个机架的连接刚性。

　　建模时还要注意还原零件的实际工艺特征，冲压成型的平垫圈两个端面的平面度要满足装配要求，不能出现明显的翘曲，否则会导致螺栓拧紧时预紧力偏斜，带来连接松动的隐患。和弹簧垫圈配合使用时，这类平垫圈要贴紧被连接件表面放置，弹簧垫圈垫在平垫圈和螺栓头之间，既可以发挥弹簧垫圈的防松作用，又能通过平垫圈避免弹簧垫圈的刃口划伤被连接件表面。很多刚入行的结构设计人员容易忽略平垫圈的选型细节，比如在高强度螺栓连接中随意搭配普通平垫圈，或者选用厚度不足的垫圈导致预紧时垫圈变形，实际上这类标准平垫圈的强度等级是和适配螺栓的强度匹配的，M14规格的这款垫圈，适配8.8级及以下强度等级的螺栓连接，能承受对应的压应力而不发生塑性变形。

　　从安装空间的校核角度，在三维装配环境中调用这个模型时，可以直接验证螺栓连接副的空间占用，检查垫圈外径是否和周边的凸台、筋位、其他安装零件发生干涉，也能通过垫圈的厚度尺寸计算螺栓的所需长度，避免出现螺栓长度不足或者过长露出螺母过多影响外观、干涉其他部件的问题。在做装配工艺仿真时，这个垫圈的模型可以准确模拟接触应力的分布，帮助设计人员提前判断被连接件表面的压应力是否超过材料的屈服强度，优化连接点的设计，比如当被连接件是较软的非金属材料时，可以通过叠加平垫圈或者选用更大外径的垫圈来进一步分散压应力，避免连接失效。
