金属瓦楞辊压成型机主机机架结构

　　在金属板材冷弯成型加工领域，瓦楞板的连续辊压生产对设备机架的刚性、安装基准精度有着极高要求，这套机架作为瓦楞辊压机组的核心承载基体，直接决定了整套辊压线的成型精度与长期运行稳定性。从现场产线布局来看，这类机架多布置在彩涂钢卷、镀锌钢卷开卷工序之后，承接校平单元输送的平直金属带材，通过机架上排布的多组成型轧辊，逐步将带材压制成指定波高、波距的瓦楞板型，产出的瓦楞板材广泛应用于工业厂房屋面、墙面围护，集装箱侧板，以及仓储围挡板等场景，不同应用场景对瓦楞的成型参数要求不同，也对机架的适配性提出了差异化要求。

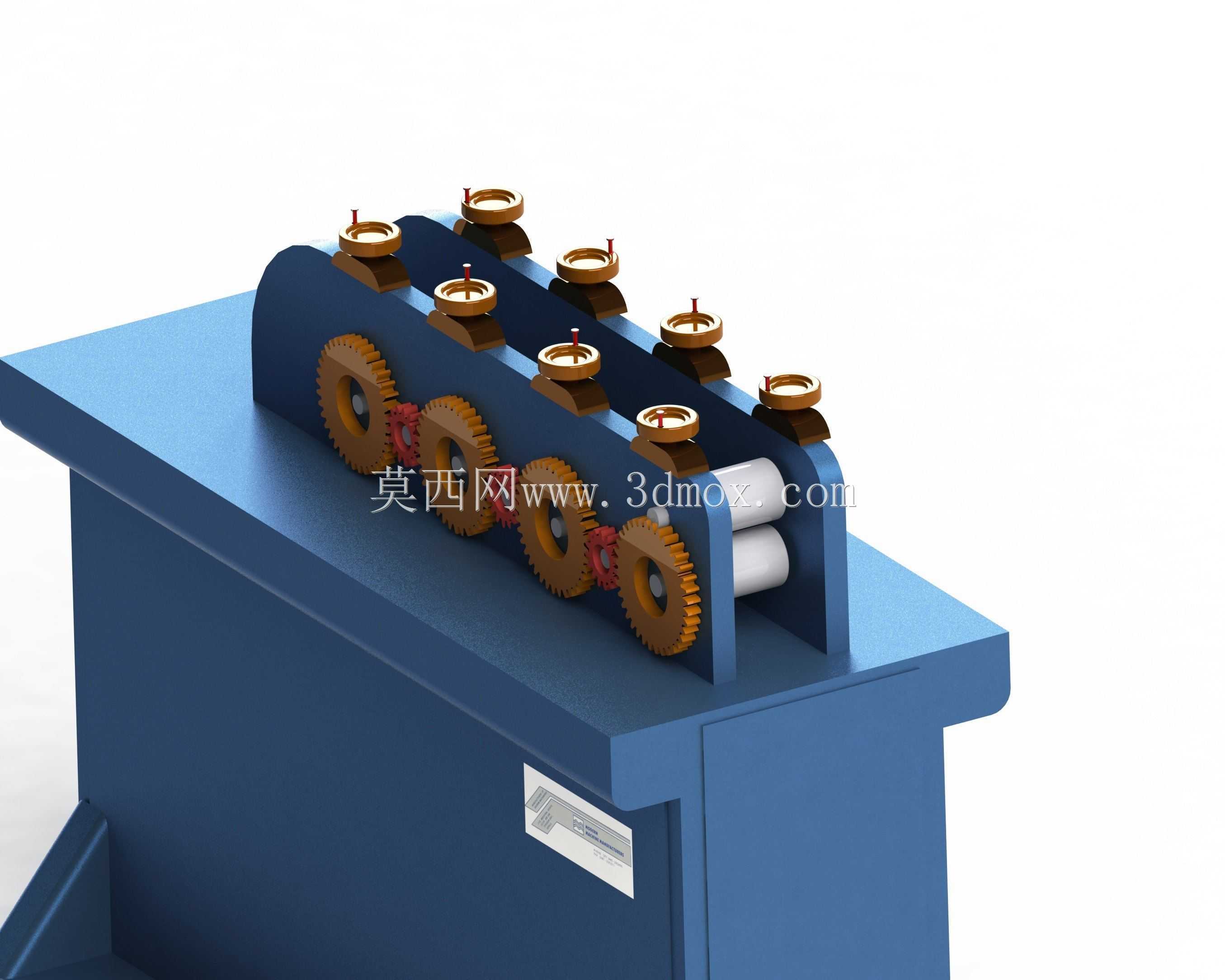

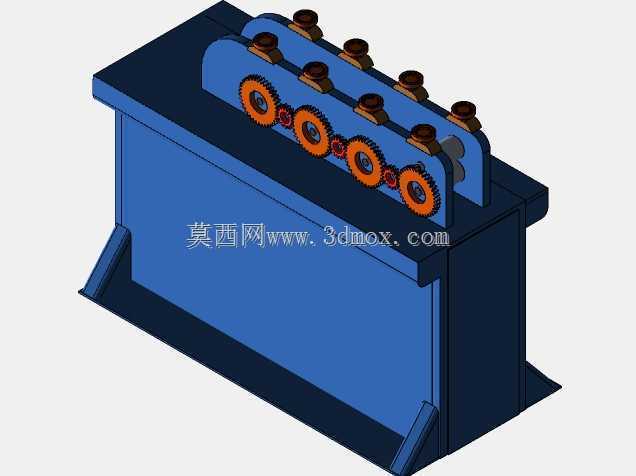

　　从结构设计逻辑来看，这套机架采用整体焊接式箱型基座作为主体承载结构，基座底部设置带安装孔的外伸支撑脚，安装时可通过膨胀螺栓或预埋螺栓直接固定在混凝土设备基础上，支撑脚与基座主体之间焊接三角形加强筋，抵消轧辊工作时产生的垂直方向轧制力与水平方向侧向力，避免长期运行出现基座变形、基准偏移的问题。基座上部设置两组对称的立式支撑板，作为轧辊组件的安装载体，支撑板上预留的同轴安装孔位，用于穿装轧辊轴系，孔位的同轴度、平行度公差直接决定了上下轧辊、相邻轧辊之间的间隙一致性，是保证瓦楞板成型时波高均匀、不出现板料跑偏、起皱缺陷的核心基准。

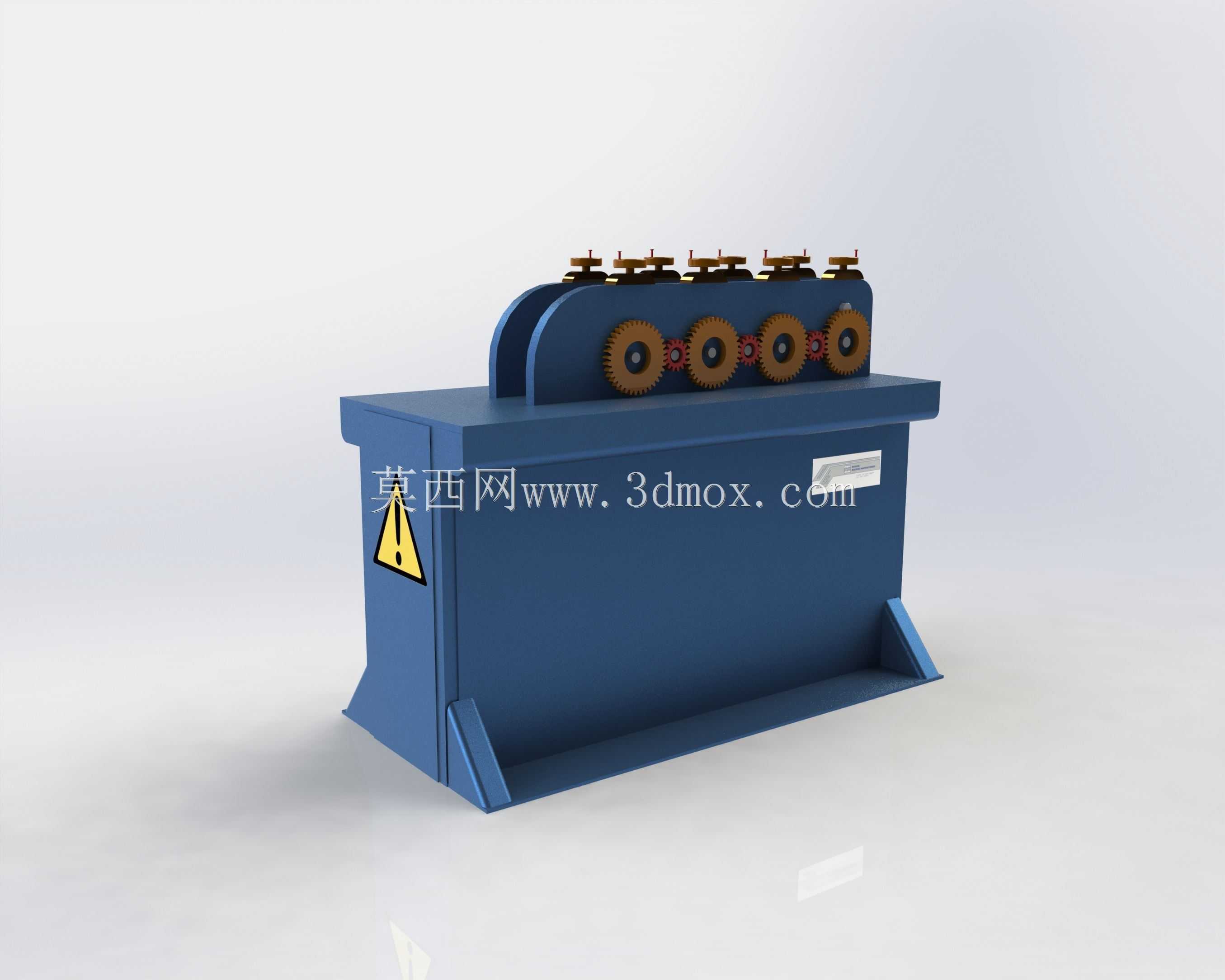

　　机架上的轧辊排布遵循渐进成型的设计思路，从进料端到出料端，每组轧辊的成型角度逐步变化，避免单次变形量过大导致板料出现应力集中、边部撕裂的问题，这种排布方式要求机架上的安装孔位严格按照成型工艺的位置坐标加工，每一组孔位的中心距偏差都控制在极小的公差范围内，才能保证各道次轧辊的成型轨迹连续顺滑。机架侧面预留的标识安装位，用于粘贴设备安全警示标识、辊压参数标识，现场操作人员可直观识别设备的运行注意事项与参数调节范围，基座侧面的警示标识位置也符合工业设备安全设计规范，处于操作人员巡检时的直观视野范围内。

　　从安装边界尺寸来看，这类机架的整体宽度适配常规1250mm幅宽的金属带材加工需求，基座高度符合人体工程学操作高度，操作人员在进行轧辊间隙调整、日常维护巡检时，不需要过度弯腰或登高，降低长期操作的疲劳度。机架上部的轧辊调节机构安装位，预留了足够的操作空间，方便后期更换不同瓦楞版型的轧辊组件，或是调整轧辊间隙以适配不同厚度的金属板材，不需要对机架主体进行额外的切割、焊接改造，大幅缩短产线换型的停机时间。

　　在刚性设计上，整体焊接结构的机架相比分体装配式机架，拥有更好的整体刚性，在高速辊压作业时不会出现连接部位松动、振动超标的问题，焊接完成后经过去应力退火处理，消除焊接过程中产生的内应力，避免后期使用过程中出现焊接变形导致的精度丧失。基座内部为中空箱型结构，在保证整体刚性的同时降低了设备自重，方便设备的运输与现场吊装就位，中空腔体也可作为液压管路、润滑管路的布设通道，将管路隐藏在机架内部，避免外露管路被板料剐蹭、被车间杂物磕碰损坏，同时也让设备整体外观更加整洁，减少车间清洁的死角。

　　从实际生产适配性来看，这套机架可兼容0.3-1.2mm厚度的镀锌板、彩涂板、铝板等多种金属材质的瓦楞成型，只需要更换对应版型的轧辊组件，就可以生产不同波型的瓦楞产品，不需要更换整个主机架，大幅降低了生产企业的设备投入成本。机架的安装基准面经过铣削精加工，保证轧辊轴系安装后的水平度，避免轧辊出现倾斜导致板料成型时出现单边松紧、板型翘曲的问题，在长期满负荷运行状态下，机架的变形量控制在微米级，能够持续保证瓦楞板的成型精度，减少后续板材安装时的拼接缝隙，提升围护结构的防水、密封性能。
