星形把手注塑成型模具结构设计

　　这套结构针对星形旋钮类五金把手的注塑成型需求开发，日常在机床操作面板、工装夹具锁紧位、工业设备调节端都能见到这类把手的身影，它的核心作用是给操作人员提供防滑施力点，实现部件的锁紧、调节、定位动作，相比普通圆形把手，星形外缘的多瓣凸起能让手部在带薄手套操作时也能获得足够摩擦力，不会出现施力打滑的问题。

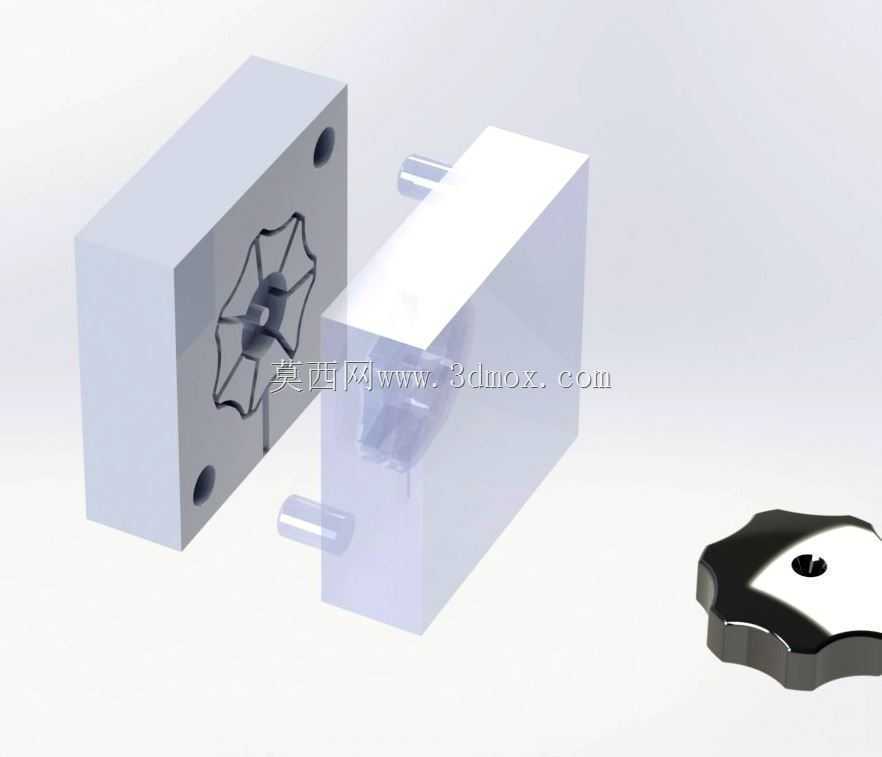

　　从成型逻辑来看，这套模具采用两板模直浇口结构，模架选用标准龙记模胚，定模部分加工出和把手星形外轮廓完全贴合的型腔，表面做了细纹蚀纹处理，既可以隐藏注塑过程中可能产生的熔接痕，也能进一步提升成品把手的握持摩擦力，动模部分设置对应型芯，成型把手中心的安装孔位以及背面的定位凸台，中心孔内的一字槽通过镶件结构实现，避免整体加工时的清角难题，也方便后续磨损后单独更换镶件，降低维护成本。

　　设计时首先考虑的是成型时的排气问题，星形把手的瓣状结构属于壁厚不均区域，每个瓣的末端属于料流末端，容易困气导致填充不足或者烧焦，因此在每个瓣位的分型面位置都开设了深度0.02mm的排气槽，槽宽延伸到模架外边缘，保证填充时型腔内的空气能顺利排出，不会在成品表面留下气痕。浇注系统直接从把手中心背面进胶，料流可以均匀向六个星形瓣位同步填充，避免出现单侧填充过保压导致的内应力不均问题，减少成品翘曲变形的概率，浇口残留位置在把手安装后的贴合面，不会影响成品的外观和握持手感。

　　冷却系统采用环绕式水路设计，定模侧水路距离型腔表面15mm，沿星形轮廓均匀排布，动模侧在型芯中心设置隔水片，引导冷却水从型芯中心流向四周，保证成型时模温均匀控制在40-60摄氏度区间，避免不同位置冷却速率不一致导致的把手变形，冷却水路的接头全部设置在模架的非操作侧，不会和周边的机械手取件、操作人员操作路径产生干涉。顶出机构采用顶杆+顶板组合结构，在每个星形瓣的背面都设置了直径6mm的顶杆，顶杆位置避开成品的外观面和安装贴合面，顶出时受力均匀，不会顶白或者顶穿成品，顶杆的配合间隙控制在0.01mm以内，既保证顶出动作顺畅，也不会出现飞边毛刺。

　　安装边界上，这套模具的整体外形尺寸适配120吨级的卧式注塑机，模架长宽尺寸为250mm*200mm，闭合厚度220mm，最大开模行程180mm，足够让成品顺利从型芯上脱出，定位环直径100mm，和注塑机定模板定位孔精准配合，浇口套球面半径SR18，和注塑机喷嘴尺寸完全匹配，安装时不需要额外做转接件，吊装孔设置在模架的四个角位，方便模具上机吊装和日常维护拆卸。

　　实际生产时，这套模具适配PP、ABS等常用通用塑料，成型周期控制在25秒左右，成型后的把手不需要做额外的飞边修剪，中心安装孔的尺寸精度可以达到IT8级，直接可以和对应的调节螺杆装配使用，不需要二次加工。设计时还考虑了量产的耐磨性，型腔和型芯部分都采用P20模具钢，淬火硬度达到HRC32-36，生产十万模次以内不会出现明显的磨损，表面粗糙度可以长期保持稳定，不会因为模腔磨损导致成品尺寸超差。另外在分型面位置做了1度的锁模斜面，合模时可以自动校正位置，避免长期生产后分型面错位导致的成品错边问题，导柱导套采用带油槽的标准件，定期打润滑脂就可以保证合模精度，日常维护只需要定期清理排气槽的残留塑料，不需要复杂的拆解保养。
