带安装法兰的齿轮箱端盖结构设计

　　在工业传动系统的布局中，齿轮箱端盖是箱体总成上不可缺失的功能零件，这类零件常被应用在各类闭式齿轮传动的箱体端部，不管是小型减速电机的输出端封盖，还是中型输送线配套减速器的输入端密封座，都能看到这类带法兰安装结构的端盖身影。日常设备运维中，不少一线装配人员会忽略端盖的安装精度对传动系统的影响，实际上端盖的配合公差、安装孔位的位置度，会直接影响箱内轴承的轴向定位精度，进而关联到齿轮啮合的侧隙控制，长期运行下甚至会决定轴承的实际使用寿命。

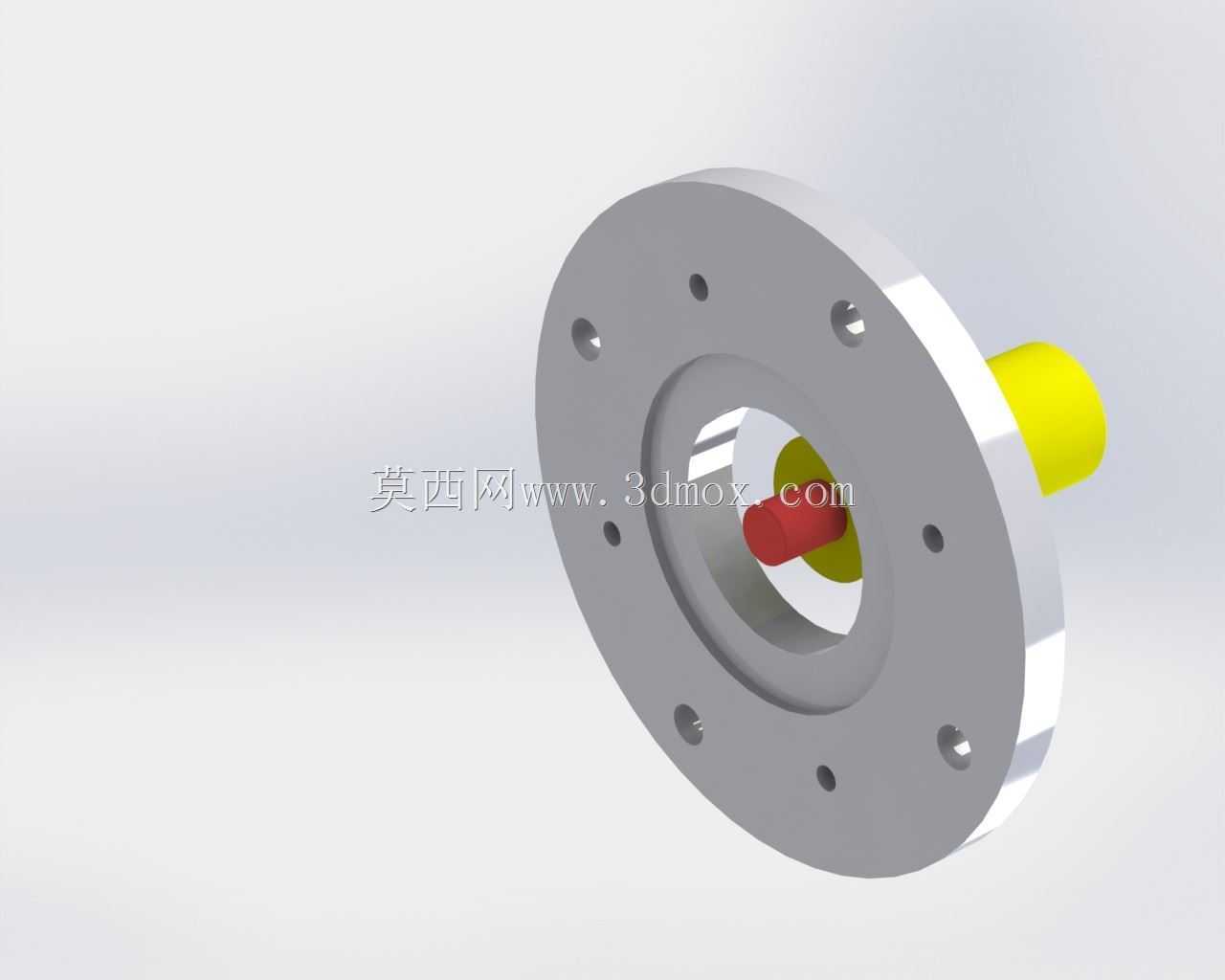

　　从结构设计逻辑来看，这款端盖采用了一体式法兰盘结构，盘体上均匀分布的8个通孔为安装固定位，孔位沿法兰圆周等角度排布，能够保证螺栓锁紧时的受力均匀性，避免局部压紧力不足导致的箱体结合面渗油问题。端盖中心的阶梯孔结构，一方面为伸出的轴类零件提供避让空间，另一方面阶梯台的端面可以作为轴承外圈的轴向定位面，装配时轴承外圈抵靠在该台阶面上，能够限制轴承的轴向窜动量，保证传动过程中齿轮的啮合位置不发生偏移。端盖朝向箱体内部的一侧设计有环形密封槽，可嵌入骨架油封或者O型密封圈，配合轴面的加工精度，能够阻挡箱体内润滑油的外泄，同时阻止外部粉尘、水汽进入箱体内部污染润滑介质，这一点在粉尘浓度较高的建材生产、矿山输送类设备的齿轮箱上尤为重要，密封失效往往是齿轮箱早期磨损的核心诱因之一。

　　设计这类端盖时，首先要匹配对应齿轮箱的箱体结合面尺寸，法兰盘的外径需要完全覆盖箱体端部的安装止口，止口配合段的公差一般选用H7/h6的间隙配合，既能够保证装配时的定位便捷性，又不会因为配合间隙过大导致端盖安装后出现同轴度偏差。安装孔的中心圆直径需要和箱体上的螺纹孔位置完全对应，孔位的位置度公差需要控制在0.1mm以内，避免装配时出现螺栓无法穿入或者强行锁紧导致端盖变形的问题。端盖的整体厚度需要根据箱内轴承的轴向定位需求确定，中心伸出的轴段避让孔直径要比对应轴径大1-2mm，既不能间隙过小导致轴转动时与端盖发生摩擦，也不能间隙过大导致密封件的有效密封宽度不足。

　　从实际安装边界来看，这类端盖安装完成后，法兰外端面与轴伸端的台阶面需要保留足够的间隙，避免轴运转过程中受热伸长后与端盖发生剐蹭；端盖的外表面不需要做过高的粗糙度处理，但是与箱体结合的端面、与轴承外圈接触的台阶面、密封槽的内壁面，粗糙度需要达到Ra1.6以上，保证密封性能和定位精度。在不同的应用场景下，这类端盖的材质选择也有区别，常规工况下采用灰铸铁HT200铸造后加工即可，具备足够的刚性和减震性能；在有轻量化需求的设备上，也可以采用铝合金压铸成型，但是需要对应调整螺栓的锁紧力矩，避免压坏法兰盘；在腐蚀环境下使用的端盖，还需要做表面氧化或者喷塑处理，提升零件的耐锈蚀能力。

　　不少刚入行的结构设计人员在绘制这类端盖时，容易忽略安装孔的沉头设计，实际上如果采用内六角螺栓固定，法兰盘外端面需要加工对应深度的沉孔，让螺栓头完全沉入沉孔内，避免螺栓头突出端盖表面影响后续的外部零件安装；如果采用外六角螺栓，则不需要沉孔，但需要预留足够的扳手操作空间。另外端盖的法兰边缘需要做小尺寸的倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能够在安装时起到导向作用，让端盖更顺畅地装入箱体的止口内。在三维建模过程中，这类零件的特征逻辑要清晰，先绘制法兰盘的基础轮廓，再依次添加安装孔、中心阶梯孔、密封槽、倒角等特征，方便后续根据不同箱体的参数做尺寸调整，提升零件的系列化设计效率。
