分体式铝制密封端盖结构设计方案

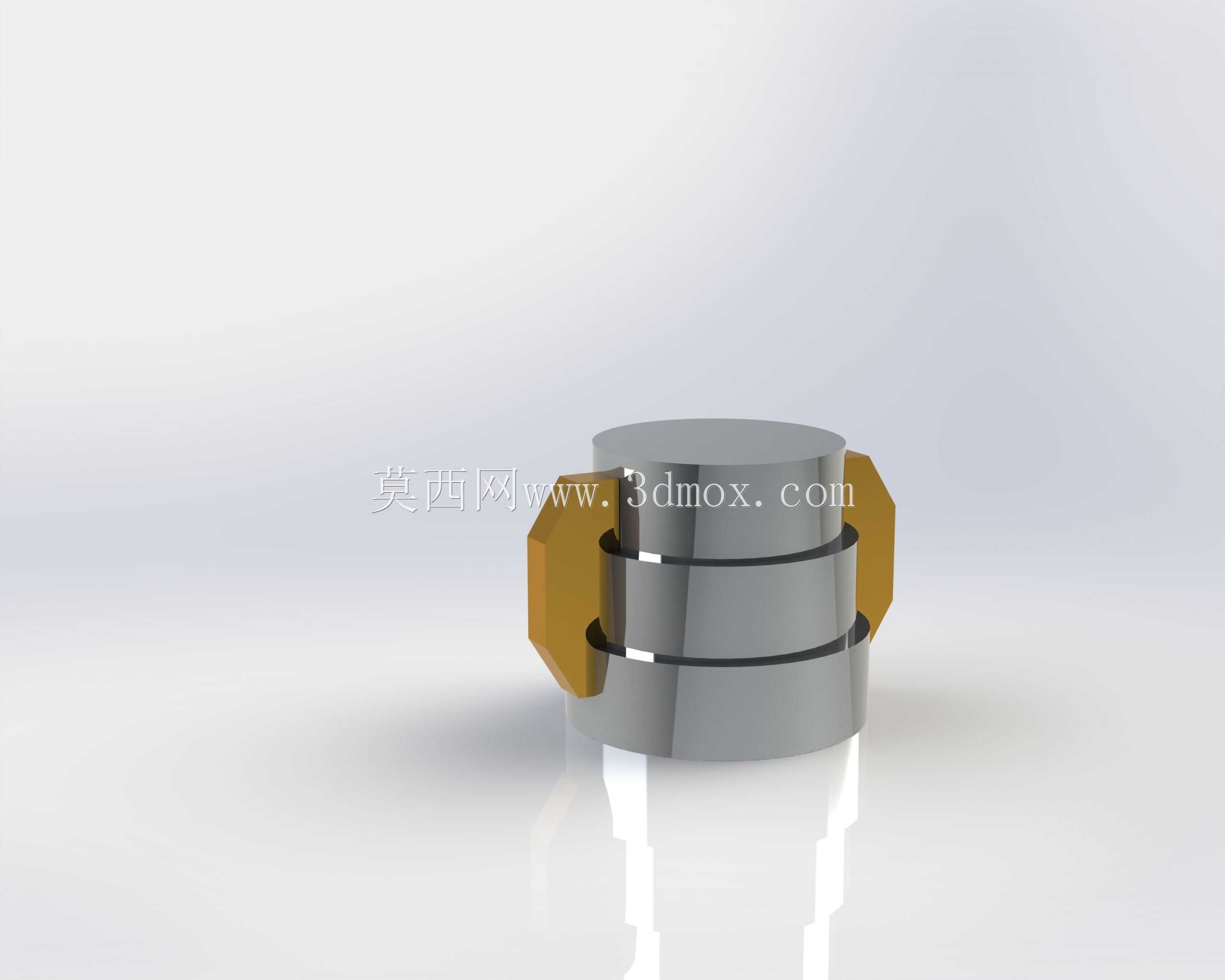

　　在流体管路、小型压力容器、液压阀组以及各类需要端面密封的工业设备场景中，端盖是承担腔体封闭、介质阻隔、端面定位功能的核心基础零件，传统一体式铝盖在面对需要频繁拆装检修、腔体内部有突出构件、安装空间存在侧向限位的工况时，往往存在拆装难度大、密封面易磕碰损伤、无法适配侧向安装接口的问题，分体式铝盖正是针对这类痛点优化设计的结构方案。这款分体式铝盖采用上下两段式圆柱主体搭配侧向对称凸耳的结构布局，主体部分为同轴等径的两段圆柱叠合设计，两段圆柱的结合面经过精密车削加工，平面度控制在0.02mm以内，配合端面O型圈沟槽可以实现径向与端面双重密封，避免腔体内部的流体、润滑脂或者粉尘从结合面位置泄漏。侧向对称布置的两个凸耳并非装饰结构，而是承担安装定位与锁紧受力的功能，凸耳上预留的安装孔位可以适配螺栓侧向锁紧的安装方式，不需要在端盖轴向预留螺栓操作空间，对于轴向安装空间紧凑、端盖外侧有其他构件遮挡无法从正面拆装的设备场景，这种侧向凸耳锁紧的结构可以大幅降低拆装维护的操作难度，不需要拆除周边关联构件就可以完成端盖的拆卸与复装。从设计思路层面来看，这款铝盖摒弃了传统端盖依赖端面法兰螺栓锁紧的常规方案，将锁紧受力点转移到侧向凸耳位置，一方面可以缩小端盖整体的径向轮廓尺寸，避免端盖法兰外径过大占用过多设备安装空间，另一方面分体式的主体结构可以在腔体内部有轴向突出的轴类、接头类构件时，先将下半段铝盖套入突出构件完成定位，再扣合上半段铝盖完成整体密封，

　　解决了一体式端盖无法穿过突出构件完成安装的问题。在尺寸边界设计上，这款铝盖的主体圆柱外径根据适配的腔体内径做公差匹配，外圆与腔体内孔的配合公差选用H7/g6间隙配合，既可以保证端盖可以顺利嵌入腔体，又不会因为配合间隙过大导致密封件偏磨失效；两段主体的叠合面宽度根据腔体工作压力做匹配设计，当腔体工作压力在1.6MPa以内时，叠合面宽度设置为8mm即可满足密封比压要求，若应用在更高压力的工况下，可以适当加宽叠合面宽度并增加密封沟槽数量。侧向凸耳的外伸尺寸经过受力校核，凸耳根部做R3圆角过渡避免应力集中，当采用M6螺栓锁紧时，凸耳厚度设置为6mm即可满足锁紧力下的强度要求，不会出现凸耳断裂、变形的问题。在实际设备应用中，

　　这类分体式铝盖常被用在小型液压泵站的阀组端面密封、气动元件的腔体端封、小型齿轮箱的观察端盖、自动化设备的气动回转接头端盖等位置，相比传统的铸铁端盖，铝合金材质的重量仅为铸铁的三分之一，同时具备不错的耐腐蚀性能，在常规工业环境下不需要额外做表面防腐处理就可以满足使用要求，针对有更高防腐需求的工况，也可以在铝盖表面做硬质阳极氧化处理，进一步提升表面硬度与耐腐蚀性。设计过程中需要重点关注几个细节：一是两段主体结合面的密封沟槽尺寸要与选用的O型圈线径匹配，沟槽的深度、宽度以及粗糙度都要符合密封件安装要求，避免出现O型圈压缩量不足或者过度压缩导致的密封失效；二是侧向凸耳的安装孔中心要与主体轴线保持对称，避免锁紧时端盖出现偏斜，

　　导致外圆与腔体内孔卡滞或者密封面受力不均；三是铝盖的所有棱边都要做倒钝处理，尤其是内孔与端面的交接位置，避免安装时割伤密封件。另外这款分体结构的铝盖在加工工艺性上也有明显优势，主体两段圆柱都可以采用常规数控车削加工完成，侧向凸耳可以采用铣削加工一体成型，不需要复杂的工装夹具就可以完成批量加工，加工效率相比带复杂法兰结构的一体式端盖提升40%左右，加工成本也更具优势。在安装维护层面，分体式结构的优势还体现在密封件更换环节，当端盖的密封件出现老化磨损需要更换时，不需要将整个端盖从腔体上完全拆除，只需要松开侧向凸耳的锁紧螺栓，将上半段铝盖取下就可以更换结合面的密封件，大幅缩短维护停机时间，对于连续运行的自动化生产线设备来说，这种易维护的结构设计可以有效降低设备运维的时间成本。
