台式玻璃边缘抛光倒角加工设备结构

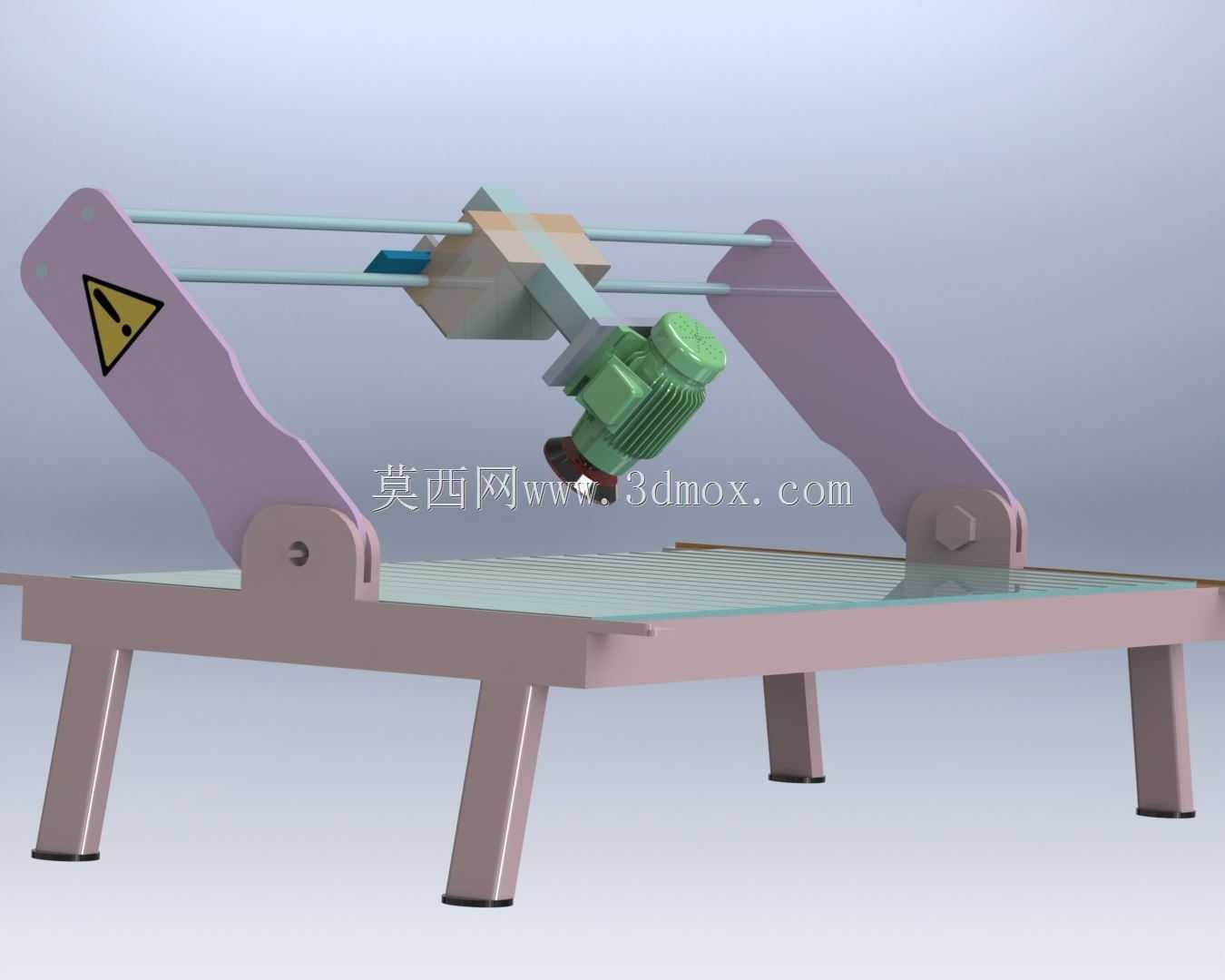

　　这款台式抛光倒角设备主要面向小型平板类工件的边缘精加工场景，在玻璃深加工、小型五金件去毛刺、装饰板材封边预处理等车间工位十分常见，相比大型流水线磨边设备，它的占地尺寸更小，适合小批量加工、门店式加工或者实验室试样加工使用，不需要复杂的地基固定，放置在标准重型工作台上即可完成安装调试。从结构布局来看，设备采用卧式悬臂搭载加工磨头的设计思路，底部的带格栅工作台承担工件承托功能，格栅结构既可以留存加工过程中滴落的冷却水，也能避免磨屑堆积在工件支撑面造成的表面划伤，工作台的支撑框架采用型钢焊接后时效处理的结构，降低长期承重带来的形变风险，工作台面的有效加工幅面可以覆盖常规尺寸的平板玻璃、小型亚克力板材的边缘加工需求，

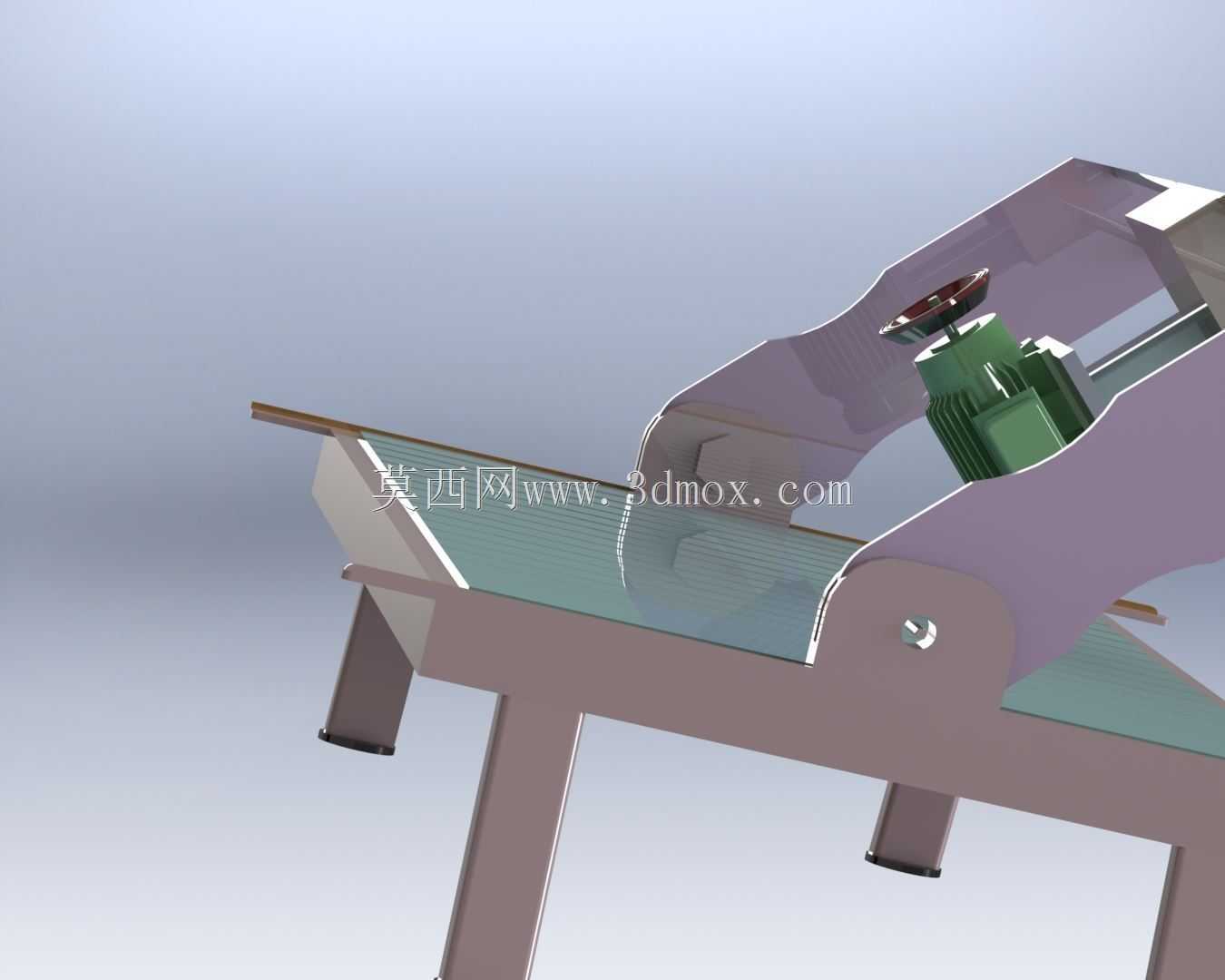

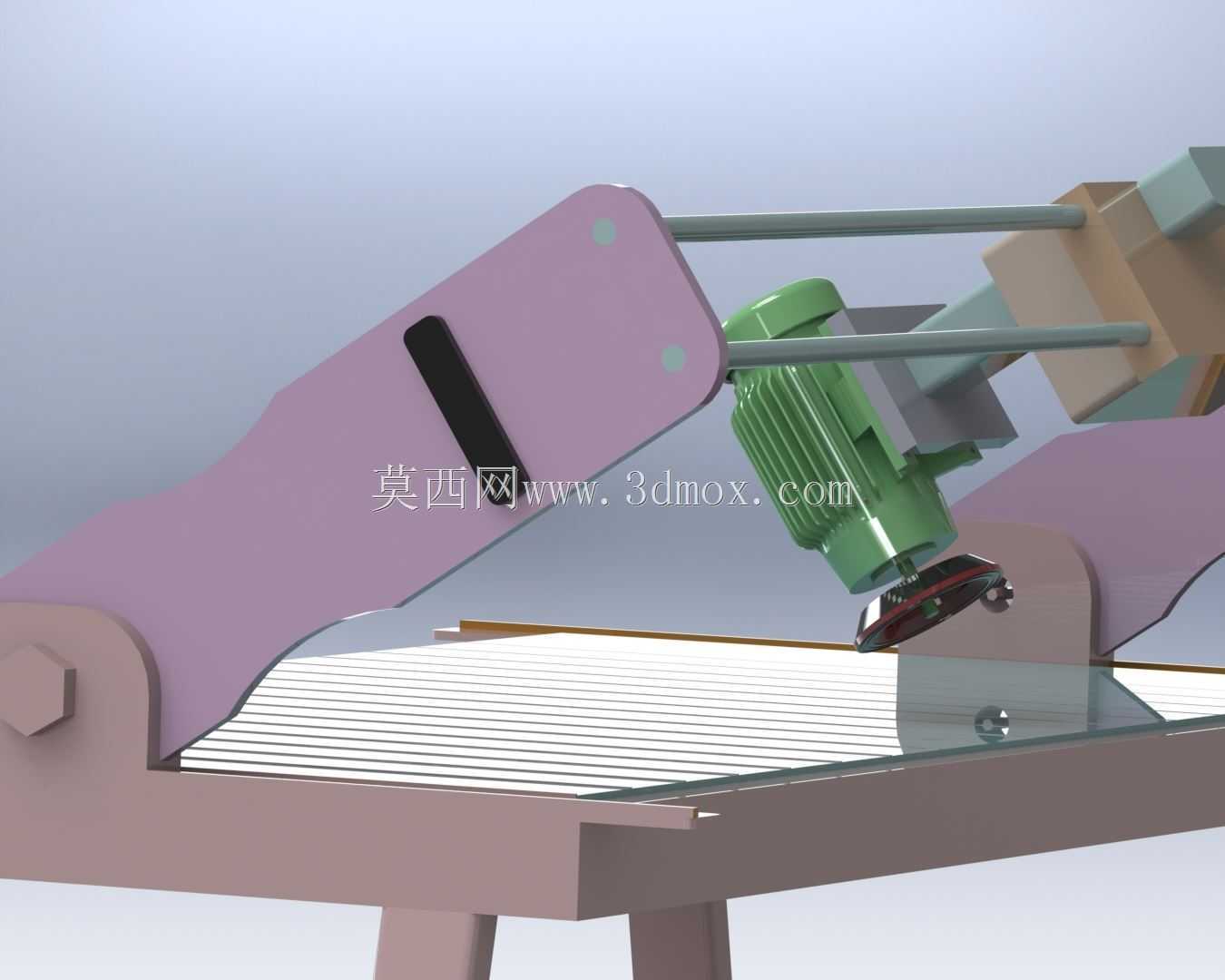

　　安装时只需要保证工作台面水平度在0.1mm/m以内，就可以避免加工过程中工件走偏导致的倒角不均问题。悬臂部分采用双导杆导向结构，搭配滑动支座搭载磨头驱动电机，这种设计的优势在于导杆的导向精度稳定，磨头沿着导杆滑动时的径向跳动量可以控制在很小的范围内，加工时操作人员可以根据工件的厚度、需要倒角的角度调整磨头的伸出位置与倾斜角度，磨头的驱动电机直接与磨轮连接，减少了中间传动环节带来的功率损耗与振动传递，磨轮选用树脂结合剂的金刚石磨片，既可以完成玻璃边缘的粗磨倒角，也可以更换细粒度磨片完成抛光工序，不需要二次装夹工件就能完成从倒角到抛光的全流程加工。设备的磨头进给采用手动推拉的操作方式，对于小批量多品种的加工场景来说，

　　这种操作方式的灵活度更高，操作人员可以根据工件边缘的实际加工状态实时调整进给速度，避免刚性进给导致的磨轮崩边或者工件碎裂问题，悬臂的摆动角度设置了机械限位，防止磨头超出行程范围碰撞工作台，导杆的两端设置了缓冲挡块，减少滑动支座移动到端点时的冲击。在实际使用过程中，这类设备的加工对象大多是边缘存在锐边、需要做安全倒角或者抛光透亮处理的平板工件，比如家装用的钢化玻璃隔断小片、展示柜用的亚克力面板、小型金属铭牌的边缘去毛刺，加工时只需要将工件靠紧工作台的定位挡边，手持工件保持稳定，推动悬臂带动磨头沿着工件边缘匀速移动，就可以一次性完成单条边的倒角与抛光作业，相比手持角磨机加工的方式，这种台式结构的加工一致性更好，倒角的均匀度更高，

　　也能减少手持加工带来的安全风险。设计这款设备的三维结构时，重点考量了几个核心的工程边界：首先是磨头电机的安装同轴度，电机输出轴与磨轮安装座的同轴度公差需要控制在0.02mm以内，否则高速旋转时会产生明显振动，既影响加工表面质量，也会缩短轴承的使用寿命；其次是导杆的平行度，两根导向导杆安装后的平行度误差不能超过0.05mm/全长，否则滑动支座移动时会出现卡滞，长期使用还会造成导杆与滑套的不均匀磨损；另外工作台的承载能力需要满足至少50kg的均布载荷，应对大尺寸玻璃工件的放置需求，设备整体的外接尺寸控制在长1200mm、宽800mm、高1000mm以内，不需要占用过大的车间空间，供电采用常规的220V工业用电即可驱动，不需要额外配置专用的动力电线路，适配多数小型加工场所的配电条件。设备的护罩结构覆盖了磨头的上半部分，既可以阻挡加工过程中飞溅的磨屑与冷却水，也能避免操作人员误触高速旋转的磨轮，护罩采用薄钢板折弯成型，通过螺栓固定在磨头支座上，拆卸更换磨轮时只需要松开固定螺栓就可以掀开护罩，维护操作十分便捷。冷却水系统的喷嘴直接对准磨轮与工件的接触位置，加工时持续供水带走磨削产生的热量与磨屑，避免玻璃工件因为局部过热产生崩边或者裂纹，废水顺着工作台的格栅流入下方的集水槽，可以外接循环水箱实现水资源的重复利用，降低加工过程的耗材消耗。
