旋转轴用双唇口耐油密封件结构设计

　　在各类带旋转传动轴的工业设备中，这类密封件是阻隔腔体内润滑介质泄漏、阻挡外界粉尘泥水侵入腔体的核心基础零件，从常规的齿轮箱输出轴、液压泵输入轴，到工程机械行走机构轮边、农机传动箱转轴，再到机床主轴端部、电机输出端，只要存在旋转轴与腔体端盖的配合间隙，就需要这类密封件来维持腔体内部的密封环境，避免润滑脂或润滑油流失造成的摩擦副干磨，同时防止外界杂质进入啮合面、轴承滚道造成磨粒磨损，直接影响整套传动机构的使用寿命与运行稳定性。

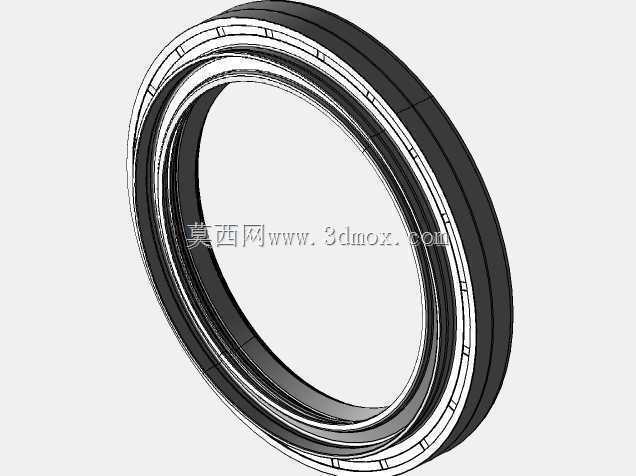

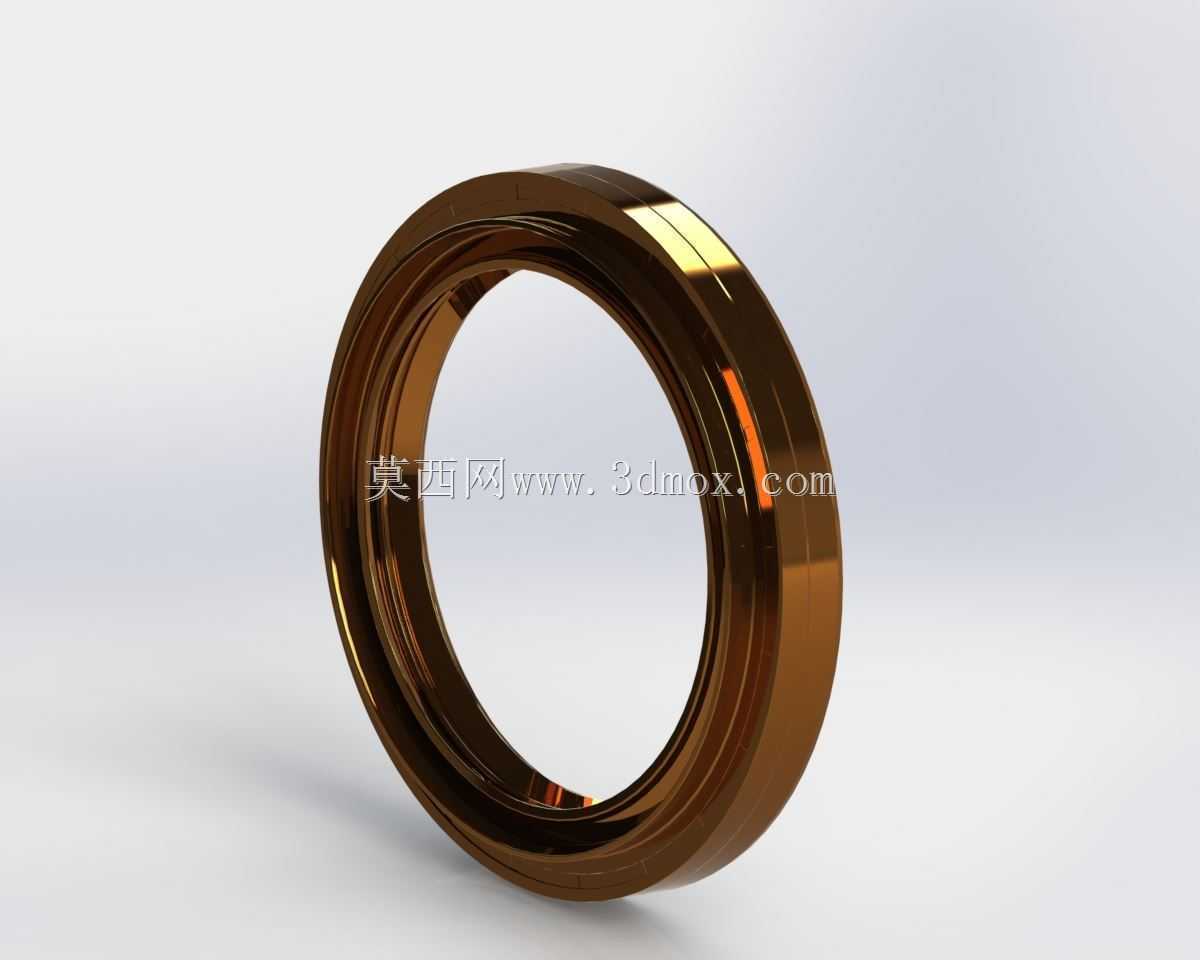

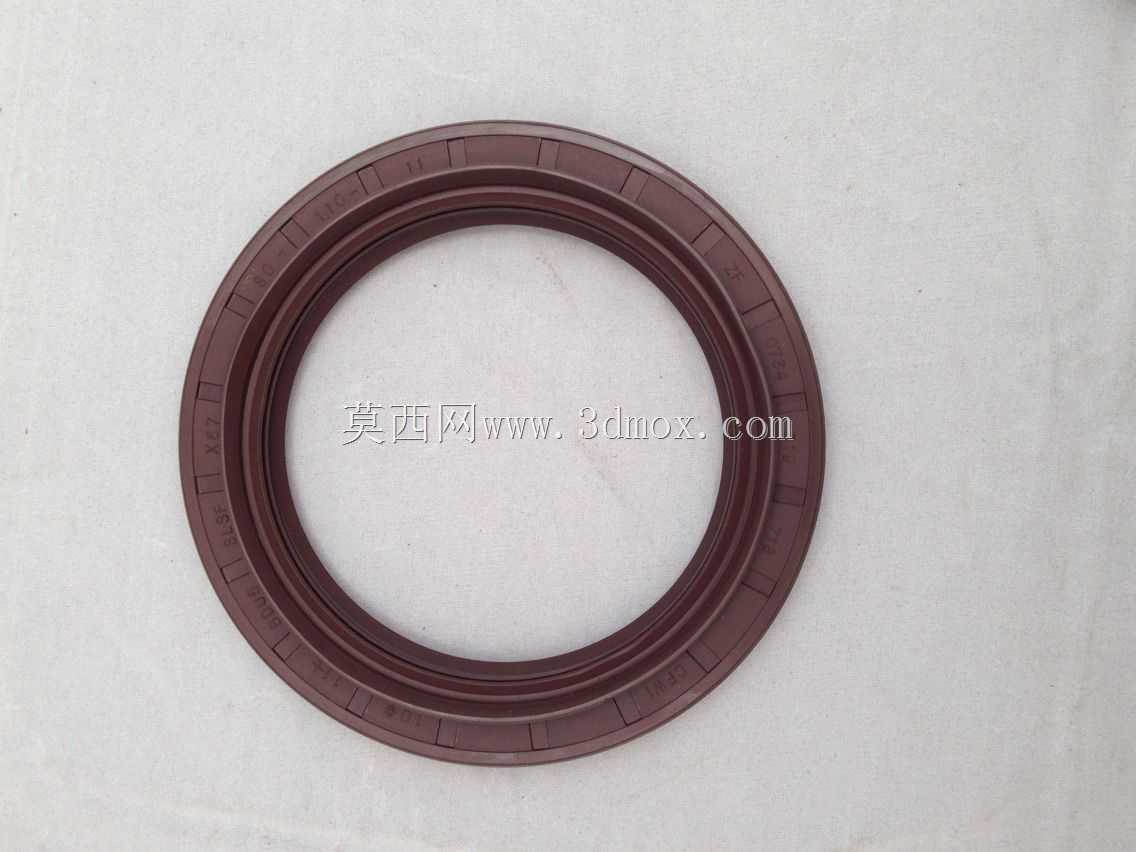

　　该密封件采用环形截面的整体式结构，金属骨架作为内嵌支撑件完全包裹在橡胶基体内部，安装时无需额外配置支撑衬套，依靠橡胶外圈与安装座孔的过盈配合实现静态密封，不会随轴的转动出现跟转移位的问题。密封唇口采用双唇口设计，主唇口朝向腔体内部，与旋转轴表面形成均匀的接触带，接触压力沿唇口周向分布一致，在轴高速旋转时能持续贴合轴面，适配润滑介质的动态密封需求；副唇口朝向腔体外侧，唇口接触压力略低于主唇口，主要用于阻挡外界的粉尘、泥沙、切削液等杂质进入密封主唇位置，避免杂质刮伤主唇口与轴面的配合面，在多粉尘、户外作业的设备场景中，这种双唇结构的密封可靠性远高于单唇结构。

　　从安装边界来看，该密封件的适配轴径为85mm，适配安装座孔的内径为110mm，密封件自身的轴向总宽度为12mm，其中主唇口的轴向位置距离密封件内侧端面7mm，副唇口距离外侧端面3mm，安装时需要注意端盖的安装沉孔深度要略大于密封件轴向宽度，预留0.5-1mm的压缩余量即可，不能过度轴向压紧，否则会导致唇口接触压力异常升高，加速唇口橡胶的磨损老化。安装座孔的内壁粗糙度需要控制在Ra1.6-Ra3.2之间，轴面的密封配合段粗糙度需要达到Ra0.8以下，且轴面不能有螺旋状加工刀痕，否则旋转时刀痕会形成泵吸效应，将腔体内的润滑油沿刀痕带出，造成渗漏问题。

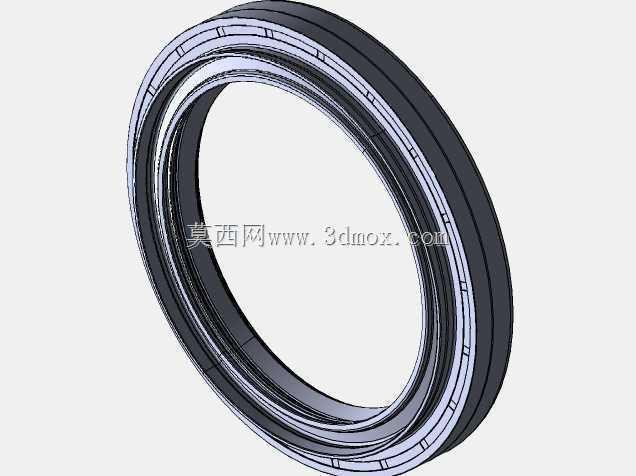

　　设计这类密封件的三维模型时，首先要确定金属骨架的尺寸参数，骨架采用1.2mm厚的冷轧钢板冲压成型，骨架的外径比密封件橡胶外圈外径小0.8-1mm，确保橡胶层能完全包裹骨架，外圈橡胶的过盈量控制在0.15-0.25mm之间，过盈量太小会造成静态密封失效出现外圈渗漏，过盈量太大则会导致安装时压入阻力过大，容易挤伤橡胶外圈。唇口部分的设计需要重点考虑弹簧圈的抱紧力，主唇口内部嵌入的环形 garter 弹簧能在橡胶老化出现轻微收缩量下降时，持续提供均匀的径向抱紧力，补偿橡胶的性能衰减，弹簧槽的位置要正对主唇口的接触带中心，避免弹簧偏载造成唇口局部压力过大出现偏磨。

　　在实际选型应用中，这类密封件的适配线速度范围根据橡胶材质不同有所区别，丁腈橡胶材质的版本适配轴面线速度不超过12m/s的工况，工作温度范围在-40℃到120℃之间，可兼容常规矿物润滑油、锂基润滑脂的密封需求；如果是高温工况或者接触合成润滑油、液压油的场景，则需要更换氟橡胶材质的版本，耐温上限可提升到200℃，同时耐介质腐蚀性能更强。安装过程中需要在唇口与轴的配合面预先涂抹少量清洁的润滑脂，避免设备初次启动时干摩擦拉伤唇口，压装密封件时要使用专用的套筒工具，套筒端面要平整，均匀施力将密封件压入座孔，不能用锤子直接敲击密封件外圈，避免造成骨架变形、橡胶开裂。

　　很多设备运维中出现的密封渗漏问题，往往不是密封件本身的质量问题，而是安装过程中的操作不当或者配合面加工精度不足导致的，比如轴面存在磕碰划伤、安装时唇口被轴端的键槽尖角刮破、压装时密封件倾斜导致外圈配合不均，这些问题在三维建模阶段就需要提前考虑安装导向结构，比如在轴端设计倒角引导，在座孔入口处设计15度的导入斜角，避免安装时刮伤橡胶。另外密封件的唇口接触压力不是越大越好，过大的接触压力会导致唇口与轴面的摩擦热急剧升高，加速橡胶老化，同时增大轴的旋转阻力，造成不必要的功率损耗，合理的唇口接触压力应该在保证密封效果的前提下，尽可能降低接触比压，延长密封件的使用寿命。

　　在传动系统的布局设计中，这类密封件的安装位置通常紧邻轴承的外侧，要注意预留足够的安装操作空间，避免压装工具无法到位，同时要考虑密封件失效后的更换便利性，尽量将密封座设计在端盖外侧，无需拆解整个箱体即可更换密封件，降低后期运维的工作量。对于存在一定轴跳动的工况，比如长跨距传动轴、受径向载荷较大的轴端，密封件的唇口要设计足够的跟随性，橡胶材质的邵氏硬度控制在70-75度之间，既能保证足够的结构强度，又能在轴出现小幅径向跳动时持续贴合轴面，不会出现瞬间的密封间隙导致泄漏。
