奥迪品牌四环标识立体结构设计

　　作为汽车品牌视觉识别系统的核心载体，这款四环标识的三维结构设计，需要同时兼顾品牌视觉还原度、整车安装适配性以及不同应用场景下的工艺落地可行性。在整车装配场景中，该标识主要布置于车辆前进气格栅中央、尾门中央、轮毂中心盖以及方向盘中央位置，不同安装位置的标识在尺寸比例、固定结构上存在细微差异，但核心视觉特征保持高度统一。设计初期首先要拆解四环相扣的结构逻辑，四个等直径的圆环以等间距排布，相邻圆环的交叠区域需要做精确的曲面过渡，避免出现视觉上的错位或者结构干涉，保证从任意常规观察角度看，四环的视觉宽度、交叠比例都完全一致，符合品牌视觉规范的严格要求。从外形尺寸边界来看，常规前格栅使用的标识外轮廓整体宽度控制在180mm到220mm区间，

　　高度对应为宽度的四分之一左右，厚度根据安装基底的曲面弧度做适配，一般在8mm到15mm之间，背面预留的卡扣安装位需要和格栅上的定位孔完全匹配，安装后标识表面和格栅曲面的贴合间隙控制在0.5mm以内，避免行车过程中出现震动异响或者积灰积水问题。尾门使用的标识尺寸相对更小，整体宽度一般在120mm到160mm，背面多采用双面胶加定位销的固定方式，对标识的平面度要求更高，粘贴后边缘不能出现起翘，曲面弧度要和尾门的钣金曲面完全贴合。在功能特性层面，标识表面需要做多层工艺处理，最外层的透明保护层需要具备耐紫外线、耐洗车清洗剂腐蚀、抗轻微刮擦的能力，金属质感的镀层要保证长期使用不出现氧化变色、镀层脱落的问题，

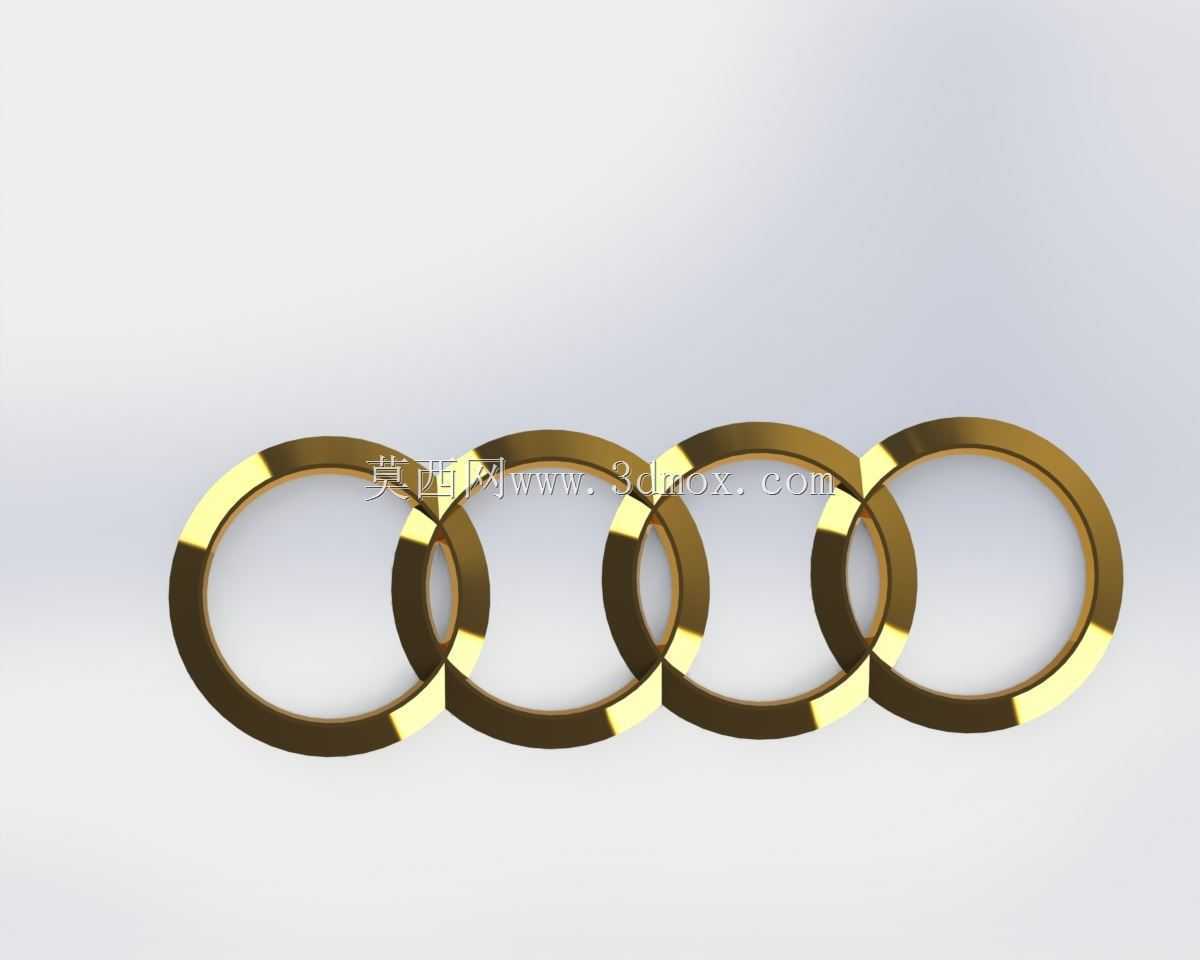

　　四环交叠位置的阴影效果需要通过曲面的高低差来实现，而非后期印刷，这样在不同光线角度下都能呈现出自然的立体层次感，不会因为表面磨损导致视觉效果失真。设计过程中需要重点处理圆环交叠处的曲面连续性，四个圆环的截面为带圆角的矩形，而非正圆形截面，这样既能保证正面观察时的圆环视觉粗细均匀，又能让侧面看过去的厚度更显精致，交叠区域的曲面需要做G2连续过渡，避免出现棱线或者反光断层，渲染阶段要匹配真实的镀铬材质光学特性，调整金属反射率、粗糙度参数，让标识的金属质感和实车效果完全一致。针对不同的应用场景，该标识结构还可以做适应性调整，比如用于展厅展示的大尺寸标识，会在内部预留发光模组的安装空间，四环的内圈做透光处理，背面设计壁挂安装的固定挂点，

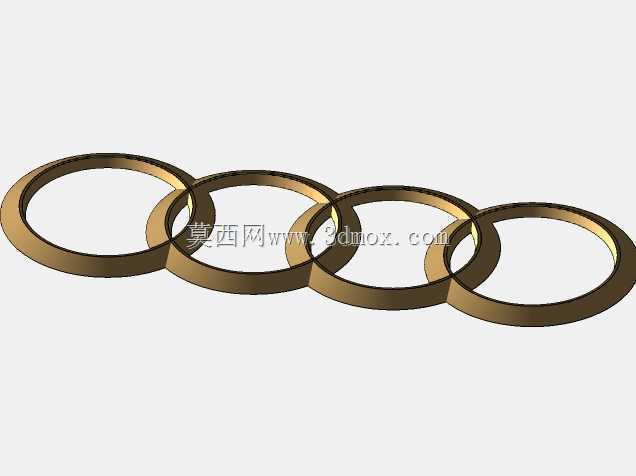

　　整体厚度增加到30mm以上，保证大尺寸下的结构强度，不会因为自重出现变形。用于售后替换的标识，会在背面设计通用型的粘贴基底，适配不同年款车型的安装位，不需要额外修改车身结构即可完成替换。在建模逻辑上，首先绘制四个圆环的中心排布曲线，确定相邻圆环的中心距等于圆环外径的0.75倍，保证交叠比例完全符合品牌规范，然后绘制圆环的截面轮廓，沿中心曲线扫掠生成基础实体，再对交叠区域做布尔运算和曲面圆角处理，消除尖锐的结合棱线，最后根据不同安装位置的需求，添加背面的卡扣、定位销、粘贴槽等安装结构，所有结构的拔模角度控制在1度以上，满足注塑或者电镀工艺的生产要求，避免生产过程中出现脱模困难或者镀层不均的问题。需要注意的是，标识的所有外边缘都要做R0.3mm以上的圆角处理，既可以提升触摸的质感，避免锋利边缘划伤人员，也能在电镀过程中减少边角位置的镀层堆积问题，提升成品率。
