指尖陀螺结构设计与实体建模方案

　　这类三叶式指尖旋转构件，最初作为指尖解压玩具进入大众视野，实际在结构设计层面，也常被用作微型轴承旋转特性验证、小尺寸配重平衡调校的教学演示载体，不少机械入门学习者会通过这类构件的建模，练习旋转类零件的同轴度控制、对称结构配重设计的基础逻辑。日常使用场景中，这类构件主要依靠手指捏持中心轴承位置，通过拨动力带动外圈配重结构绕中心轴持续旋转，依靠对称分布的配重块储存转动惯量，实现长时间稳定旋转的效果，不少需要手部动作缓解注意力紧张的场景，都能见到这类小构件的使用。

　　从结构设计思路来看，这类三叶对称结构的核心设计要点首先是旋转中心的同轴度控制，中心位置预留标准微型轴承的安装位，安装位的公差需要控制在过渡配合区间，过松会导致旋转过程中出现径向窜动，过紧则会压迫轴承内外圈导致旋转阻尼增大，缩短轴承使用寿命。三个叶片沿中心呈120度均匀分布，每个叶片末端设置独立的圆形配重安装槽，槽位深度与配重块厚度保持一致，装配后配重块表面与叶片主体表面齐平，避免旋转过程中出现突兀的凸起带来风阻增大的问题。叶片本身的曲面过渡采用大圆角顺滑处理，一方面是避免尖锐边角带来的使用划伤风险，另一方面也能减少旋转过程中的空气紊流，降低风阻带来的转速损耗。

　　从安装边界与尺寸控制来看，这类手持旋转构件的整体外轮廓直径通常控制在70-80mm区间，这个尺寸刚好适配成年人手指捏持的操作范围，过大则会导致单手握持拨转不便，过小则配重块布置空间不足，无法储存足够的转动惯量来维持长时间旋转。中心轴承安装位的直径根据选用的微型深沟球轴承尺寸确定，常规选用608系列微型轴承时，安装孔直径控制在8mm，孔位深度与轴承厚度保持一致，装配后轴承两端面与中心基座齐平，保证手指捏持时的接触面平整。每个叶片末端的配重槽直径通常设置在15-18mm，槽深3-4mm，可嵌入同尺寸的金属配重块，通过调整配重块的材质密度，可以调整整体旋转的惯量大小，配重块与槽位采用小间隙配合加胶粘固定，避免高速旋转过程中配重块脱出。

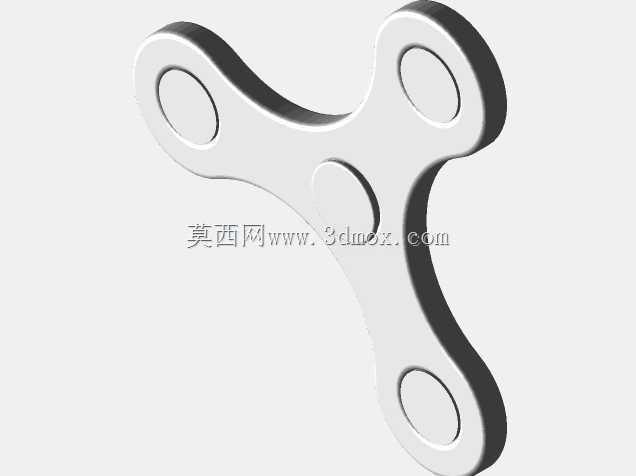

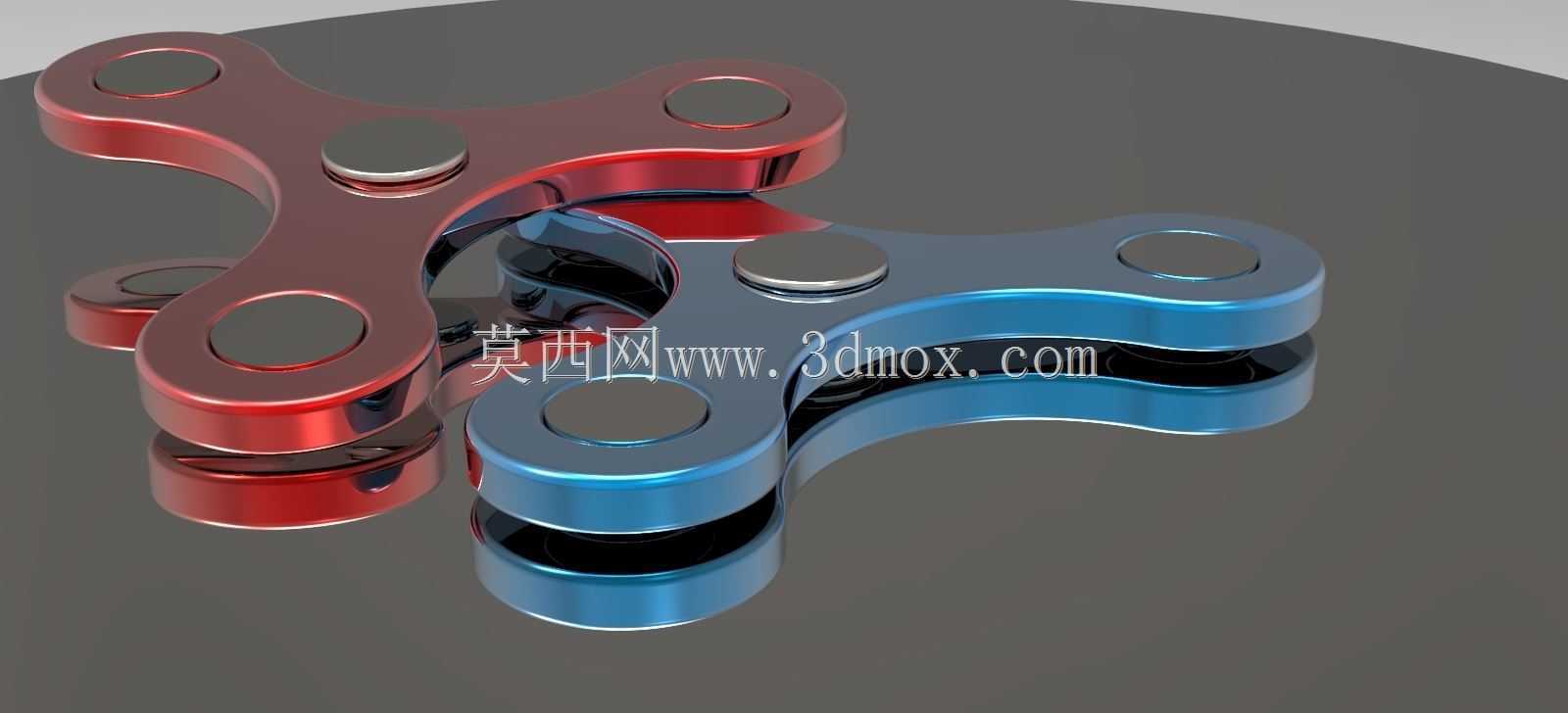

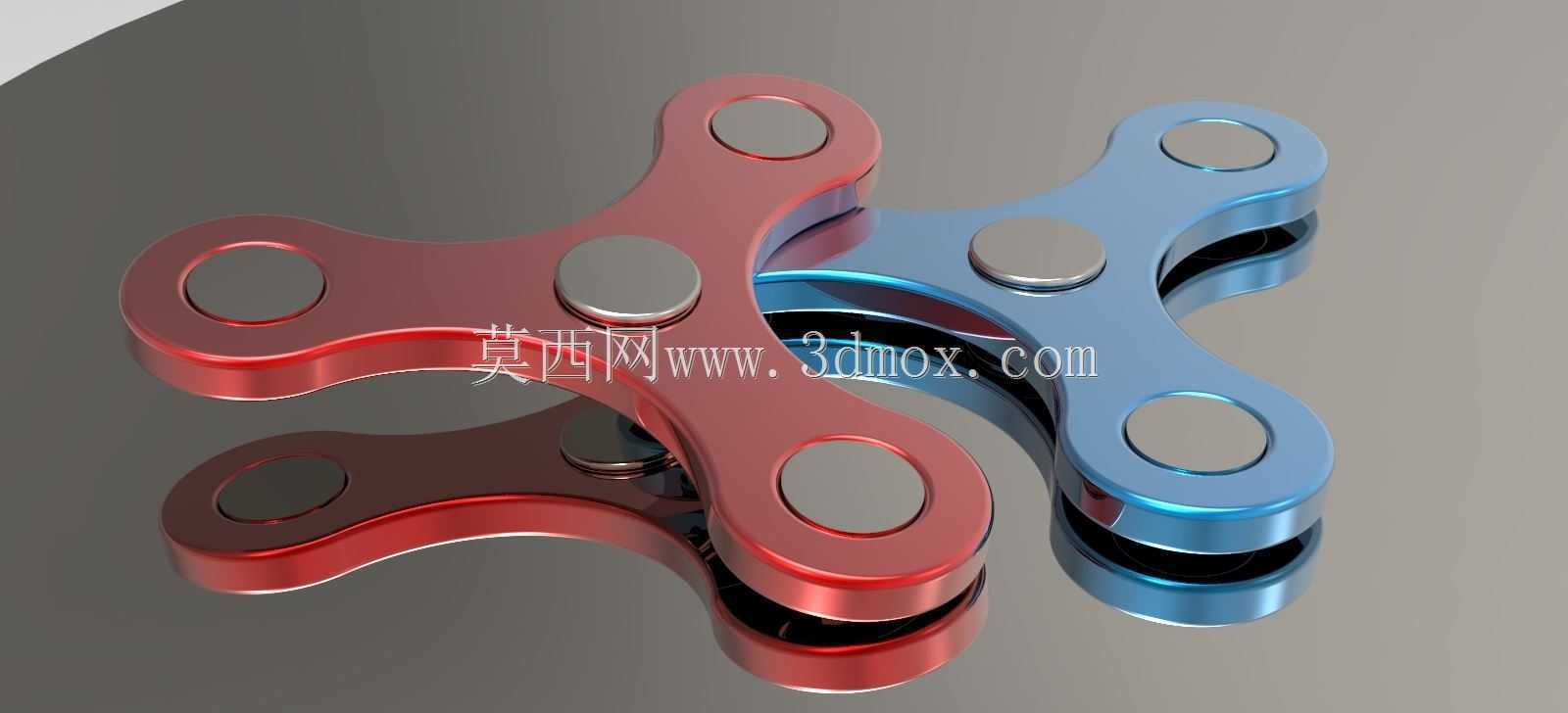

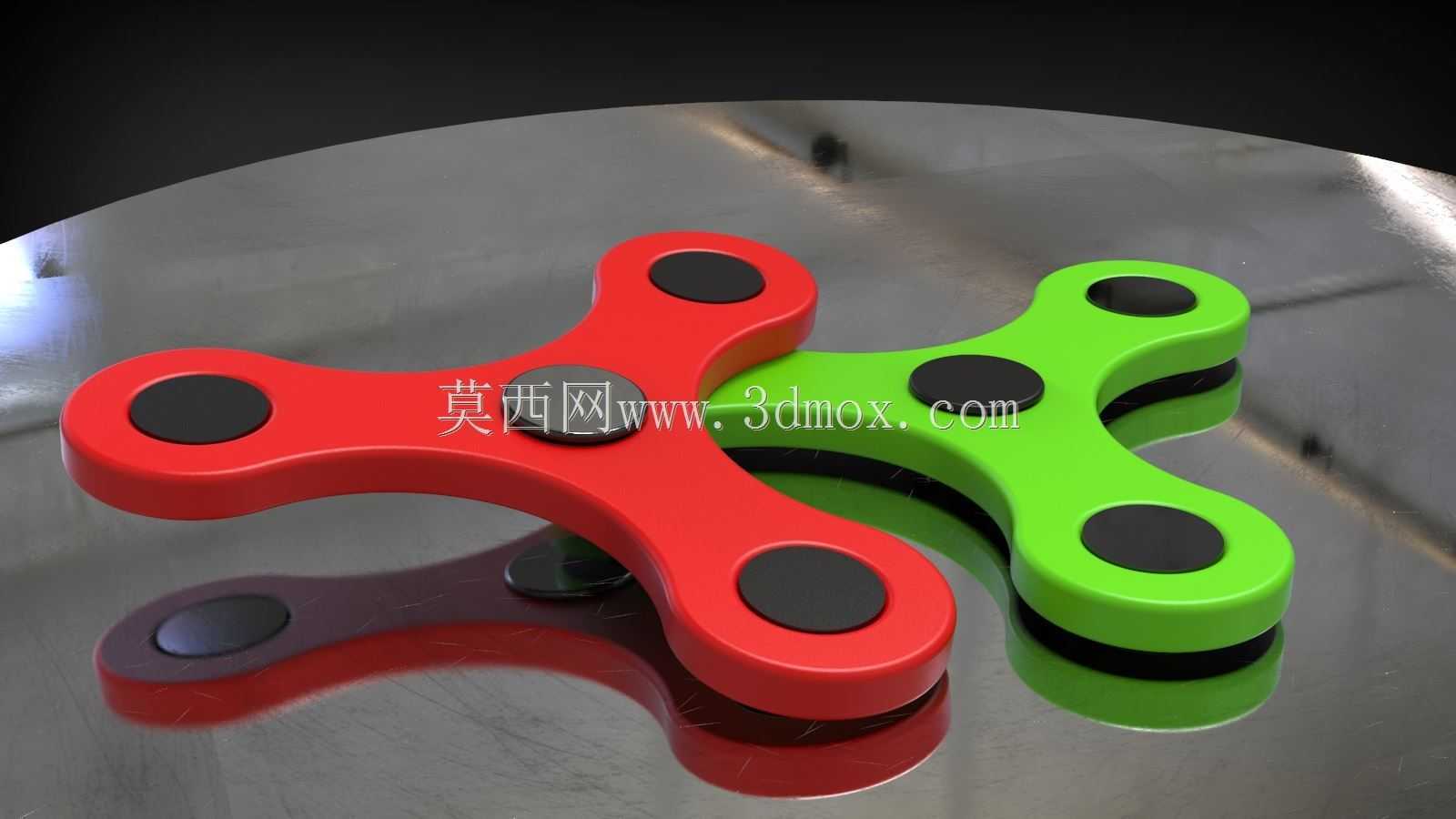

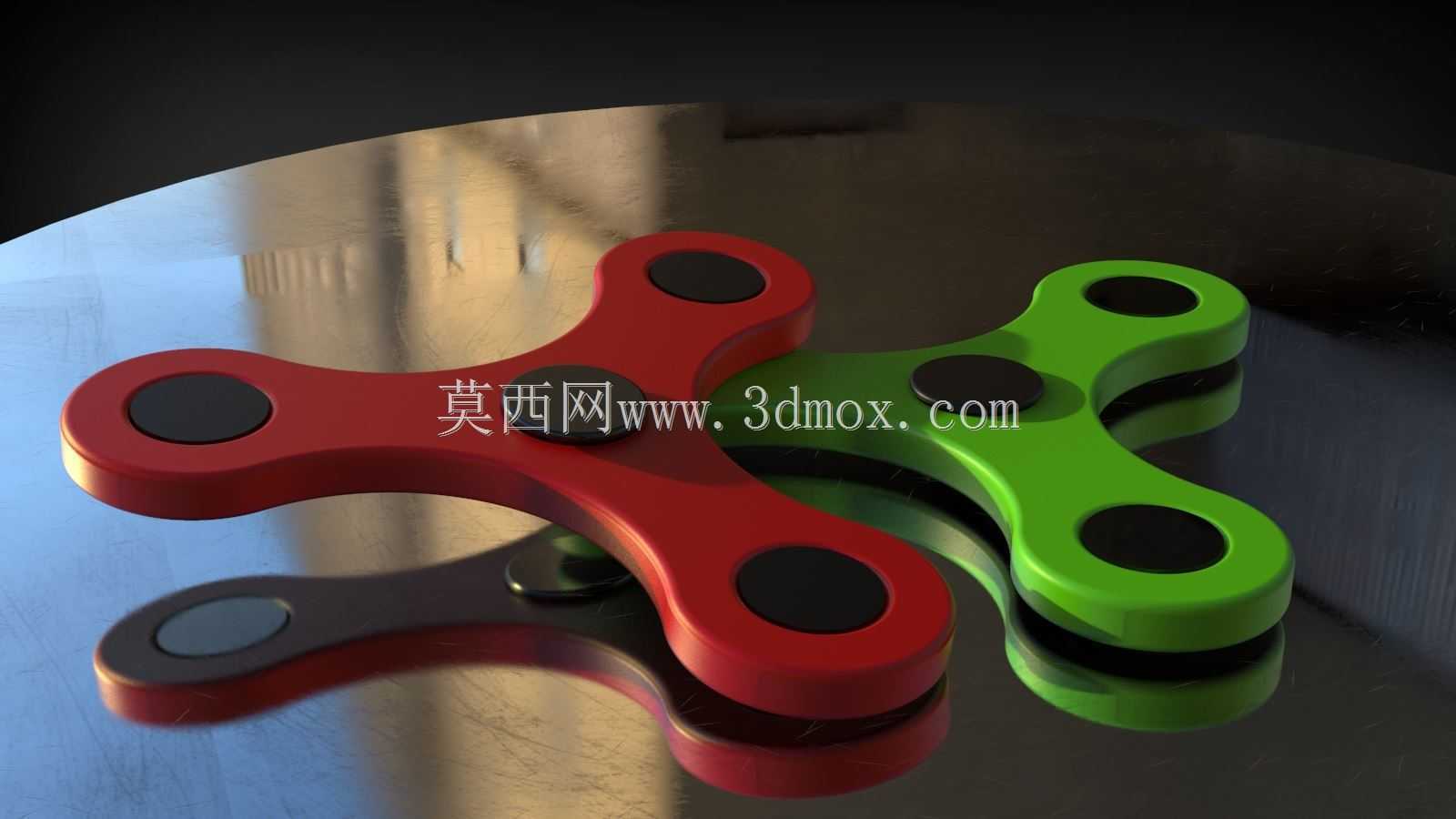

　　建模过程中，首先需要确定中心旋转基准轴，所有结构特征都以该基准轴为对称中心展开，先绘制中心轴承安装座的基体特征，再沿120度圆周阵列方向绘制三个叶片的截面轮廓，通过拉伸生成叶片主体结构，之后对叶片边缘进行等半径圆角处理，保证所有边角顺滑过渡。配重槽的位置需要精确对应每个叶片的末端形心，保证三个配重块的质心到中心轴的距离完全一致，避免出现质心偏移导致旋转时的抖动问题。完成主体结构建模后，需要对整体结构进行质量属性评估，测算整体质心是否与旋转中心轴重合，若存在微小偏移，可通过微调局部结构的厚度来修正质心位置，保证旋转过程的动平衡性能。渲染阶段可以通过不同配色区分叶片主体与配重块结构，直观展示各部分的装配关系，也便于验证外观曲面的顺滑度是否符合设计预期。

　　实际生产装配环节，这类构件的主体可采用工程塑料注塑成型，也可采用铝合金通过CNC铣削加工成型，不同材质的主体需要对应调整配重块的重量，保证整体旋转手感符合使用需求。装配时先将轴承压入中心安装位，再将三个配重块分别嵌入对应叶片的槽位固定，装配完成后需要进行简单的动平衡测试，通过高速旋转观察是否存在明显抖动，若存在抖动可通过在轻侧叶片增加微量配重的方式进行调校，保证旋转过程平稳无晃动。这类结构虽然尺寸小巧，但涵盖了旋转类零件设计的核心要点，包括同轴度控制、对称结构设计、动平衡调校、公差配合选择等多个基础机械设计知识点，是非常适合机械设计入门练习的典型结构案例。
