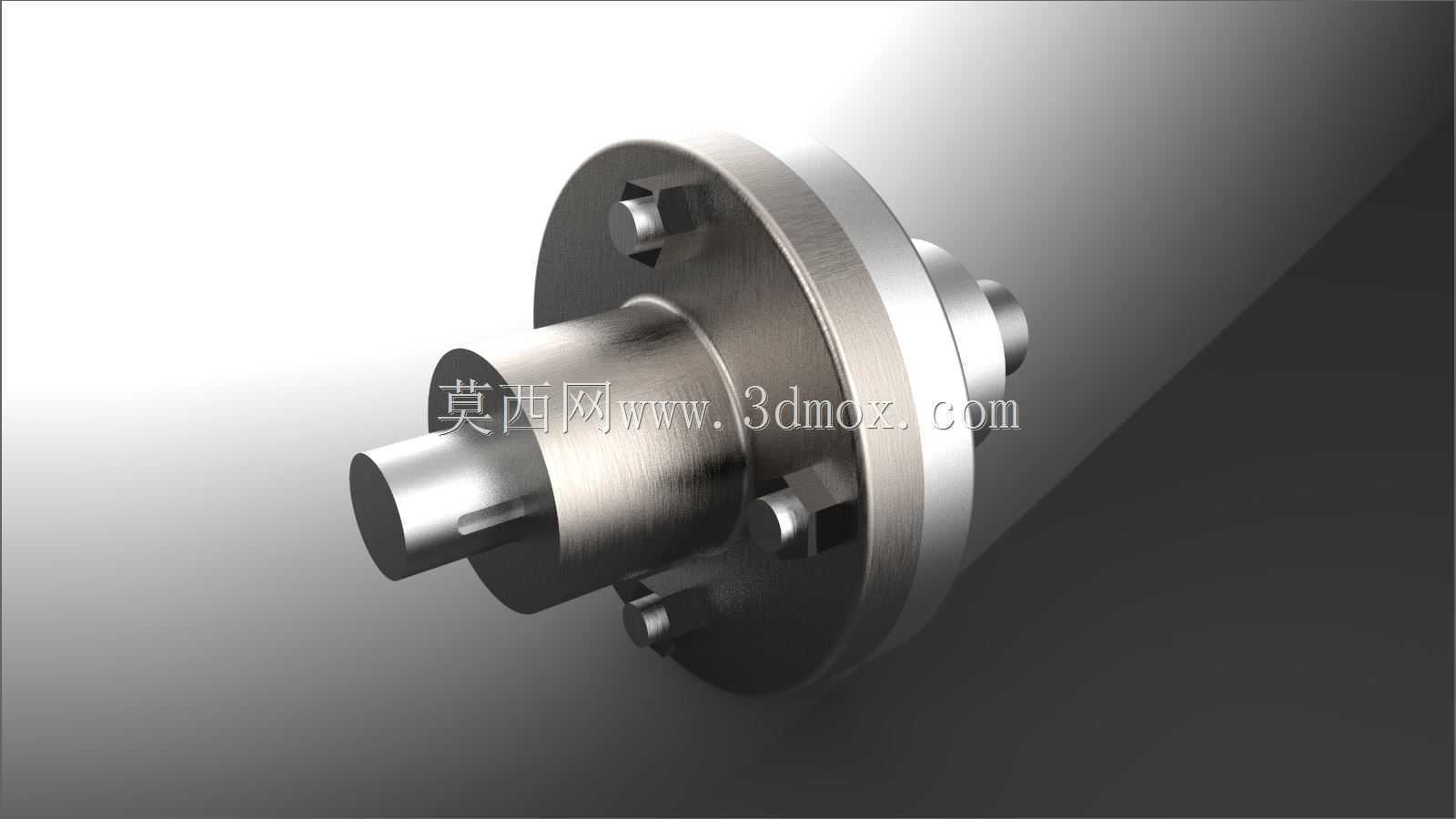

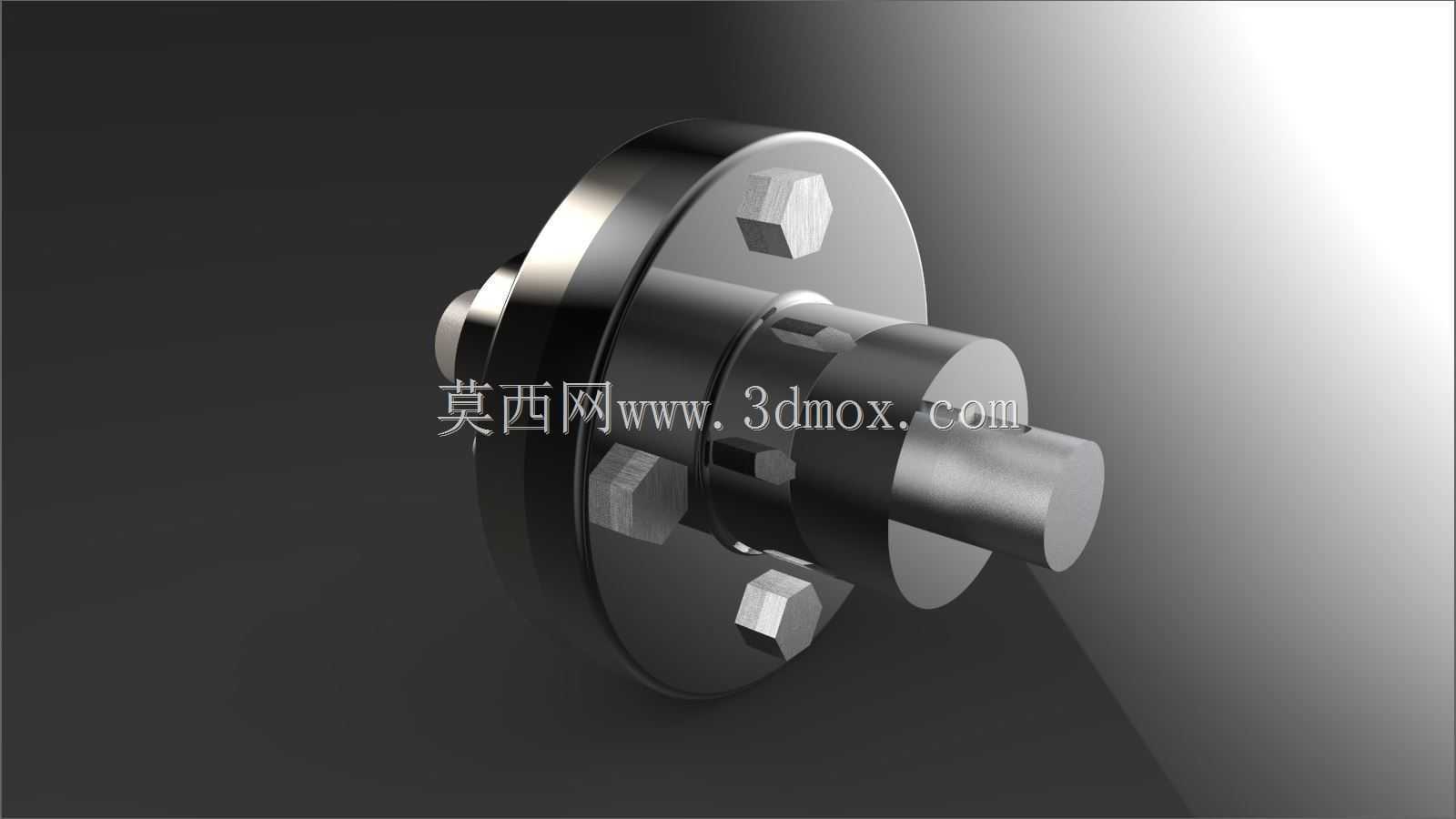

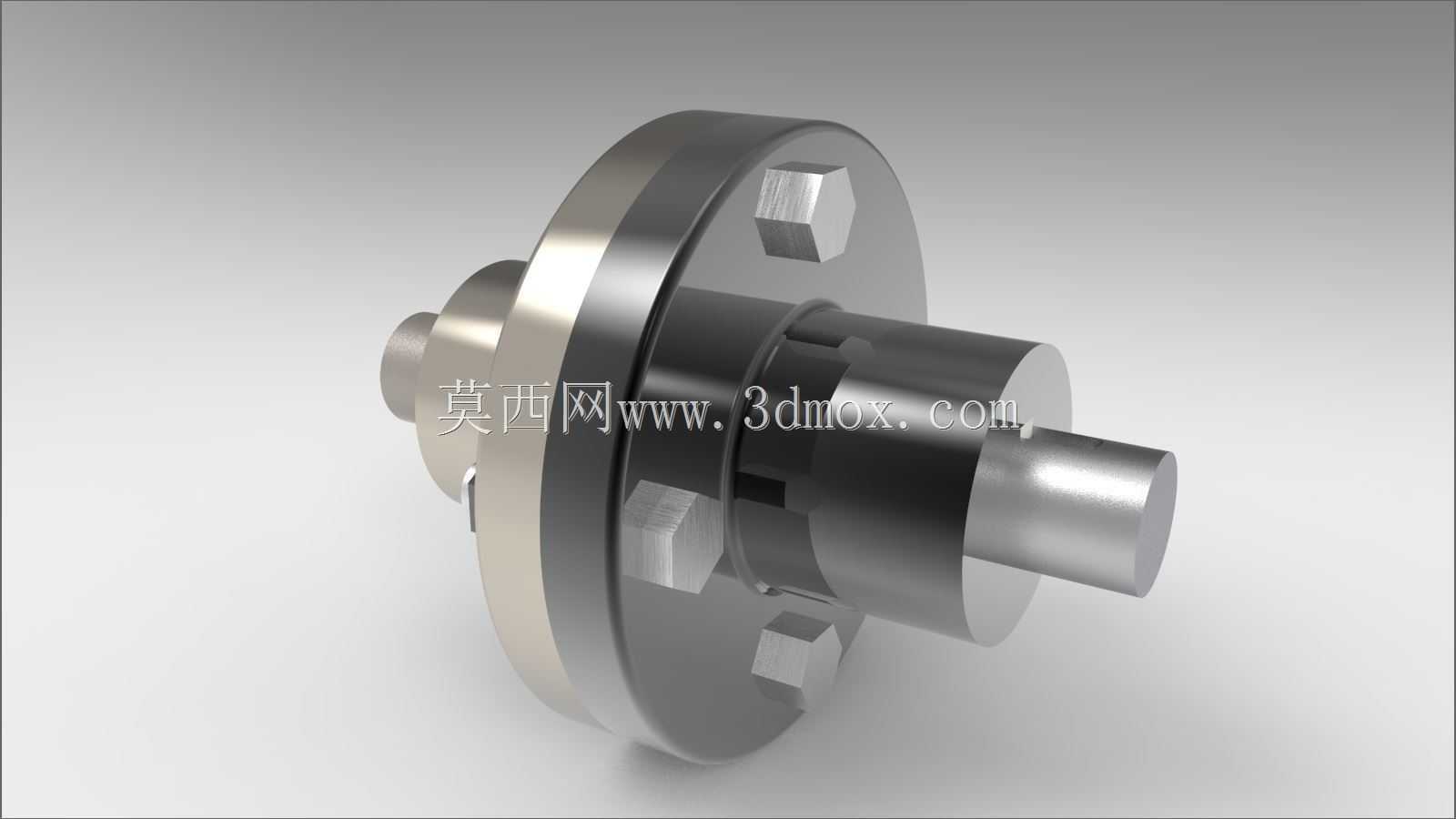

在常规工业传动系统的轴系布局中,不同独立模块的转轴往往需要实现刚性同轴连接,以此传递工作转矩、补偿极小范围的安装形位偏差,法兰联轴器正是这类应用场景下应用最广泛的刚性传动连接件。这类部件常见于中小型减速机输出端与工作机输入端的对接、输送机辊筒组的轴段拼接、机床主轴进给系统的动力衔接、水泵与驱动电机的直连传动等场景,相比弹性套柱销联轴器、膜片联轴器等挠性连接件,凸缘法兰式结构的扭转刚性更强,传动过程无滞后间隙,适合对传动精度要求较高、载荷平稳无强冲击的工况。从结构设计逻辑来看,这类联轴器采用两个带凸缘的半联轴节分别与两端轴头通过键连接实现周向固定,依靠轴肩与端盖锁紧实现轴向定位,两个半联轴节的对接端面加工有精准的止口配合结构,
装配时止口的凸台与凹槽相互嵌合,能够保证两端轴的同轴度公差控制在0.02mm以内,避免轴系运转时出现偏心振动。对接面沿圆周均匀分布的铰制孔螺栓,一方面承担两个半联轴节的轴向锁紧力,另一方面依靠螺栓杆与铰制孔的过盈配合传递工作转矩,相比普通受拉螺栓连接,铰制孔螺栓的抗剪切能力更强,相同螺栓规格下能够传递的额定转矩提升40%以上,适合中低速重载的传动场景。在外形尺寸与安装边界的设计考量上,半联轴节的法兰外径需要根据传递转矩的大小核算螺栓分布圆直径,螺栓数量通常取4-6个沿圆周均布,保证每个螺栓承受的剪切载荷均匀;轴孔的直径公差按照H7级精度加工,与轴头的配合采用过渡配合,既保证装配时的同轴度,也方便后期检修拆卸;
法兰端面的止口深度通常取3-5mm,配合面的粗糙度控制在Ra1.6以下,避免配合间隙过大导致的同轴度偏差。设计过程中需要注意,两个半联轴节的轴孔长度需要匹配对应轴头的有效配合长度,对于需要轴向固定的场景,半联轴节的轮毂部位需要加工紧定螺钉孔或者轴端挡圈安装槽,防止运转过程中轴与联轴节出现相对窜动。另外,这类刚性联轴器不具备补偿两轴相对偏移的能力,因此安装时需要严格校准两轴的对中精度,径向偏移量不能超过0.03mm,角向偏移量不能超过0.05°,否则会在轴系运转时产生附加弯矩,加剧轴承、密封件的磨损,严重时甚至会导致轴系疲劳断裂。在三维建模过程中,需要重点还原止口配合面的尺寸公差、键槽的对称度公差、螺栓孔的位置度公差,

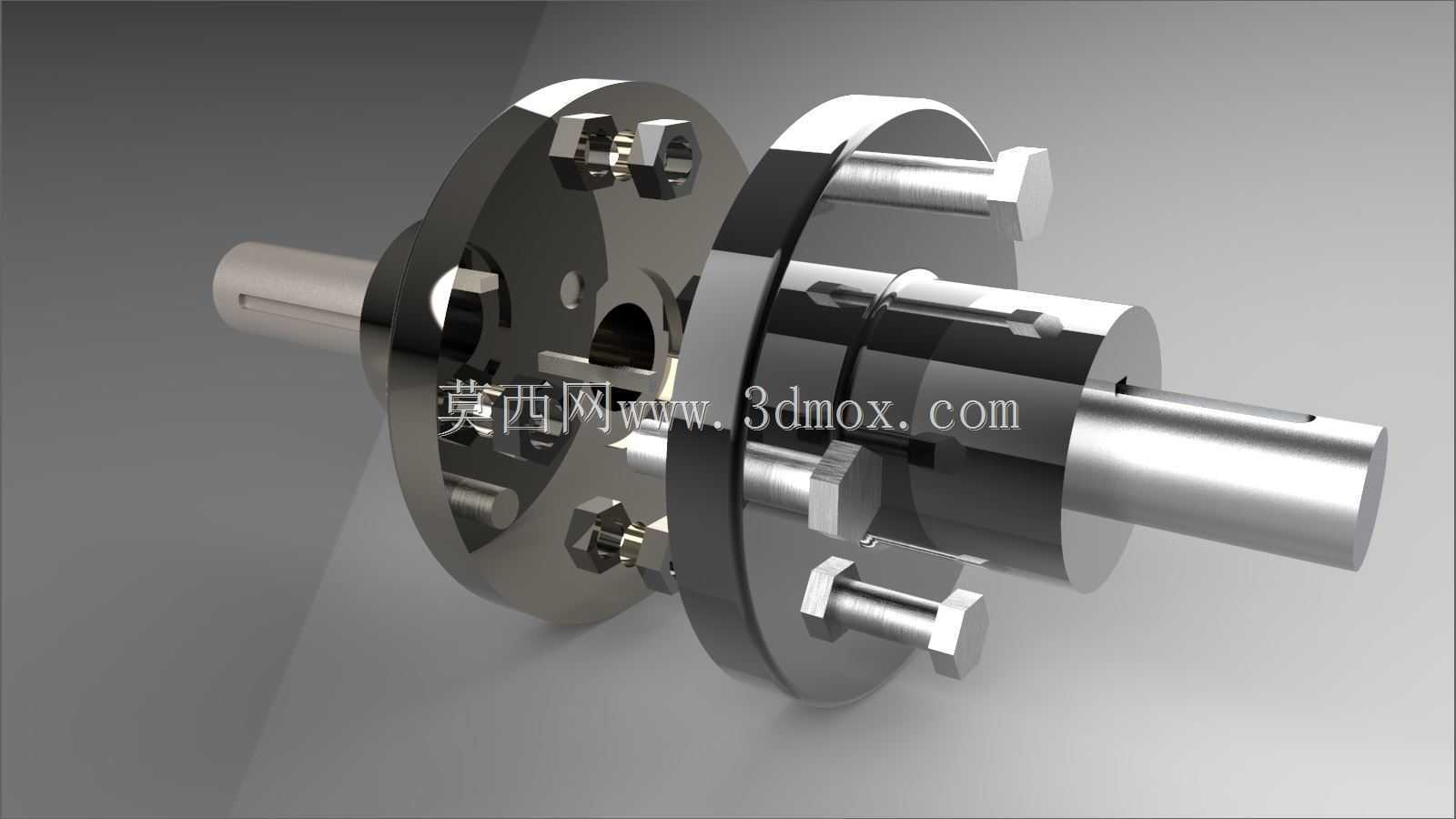

确保模型导入装配环境后能够直接模拟实际装配流程,验证各部件之间的干涉情况:比如螺栓装配时是否会与周边的防护罩、轴承端盖产生空间冲突,联轴节的最大回转半径是否满足设备内部的安装空间要求,轮毂部位的台阶是否会与轴上的其他零件产生位置干涉。从实际使用的角度出发,这类联轴器的结构简单,制造维护成本低,能够传递较大的转矩,但是由于没有弹性缓冲元件,不适合启动频繁、正反转切换频繁或者存在强冲击载荷的工况,这类场景下需要搭配弹性元件使用,或者改用挠性联轴器。在常规的转速范围内,也就是工作转速低于3000r/min的场景下,经过动平衡校准的法兰联轴器运转稳定性好,传动效率可达99%以上,几乎没有功率损耗,是工业传动系统中性价比极高的轴系连接方案。建模时还需要注意法兰盘根部的圆角过渡设计,避免直角台阶导致的应力集中,在交变载荷作用下,直角根部的应力集中系数可达3以上,很容易出现疲劳裂纹,通常取R2-R5的过渡圆角,能够有效降低局部应力,提升部件的疲劳寿命。同时螺栓孔的沉头深度需要匹配螺栓头的高度,保证螺栓装配后头部不高出法兰端面,避免运转时螺栓头剐蹭周边设备部件。
- 上一篇:平行轴小轴距奥尔德姆联轴结构设计
- 下一篇:车间短距转运平板手推车结构设计
- 全部评论(0)
- 模板大小: 1.33 MB
- 售价:5金币
- 下载次数: 61
- 系统要求: Rendering,PTC Creo Parametric,Rendering
- 软件分类: 通用机械零部件
