平行轴小轴距奥尔德姆联轴结构设计

　　在轻工输送、小型精密机床进给、纺织机械罗拉传动这类安装空间局促的平行轴传动场景里，两轴的同轴度误差往往很难通过加工装配完全消除，尤其是轴间距极小的布局下，常规的凸缘联轴器、弹性套柱销联轴器要么无法补偿径向偏移，要么需要预留足够的径向安装空间，很难适配紧凑布局的传动需求。奥尔德姆联轴结构的核心设计逻辑，就是针对这类小轴距平行轴的径向偏移补偿需求，通过中间盘与两侧法兰的嵌合结构，在不额外增加径向安装尺寸的前提下，实现两轴间的扭矩传递，同时抵消两轴间因加工误差、装配偏差、运行受力变形带来的径向错位，避免轴系因附加径向力出现轴承过早磨损、轴段疲劳断裂的问题。

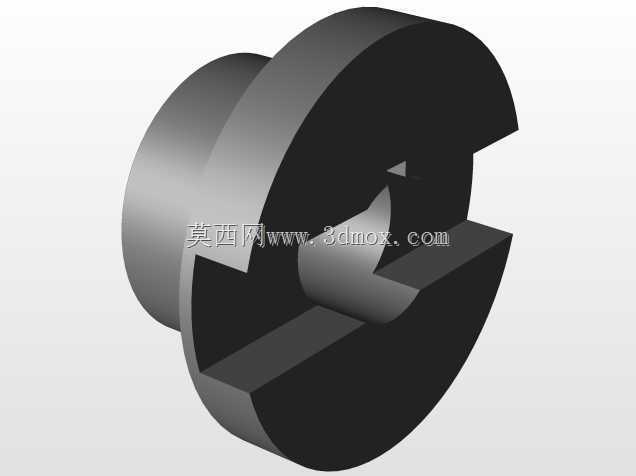

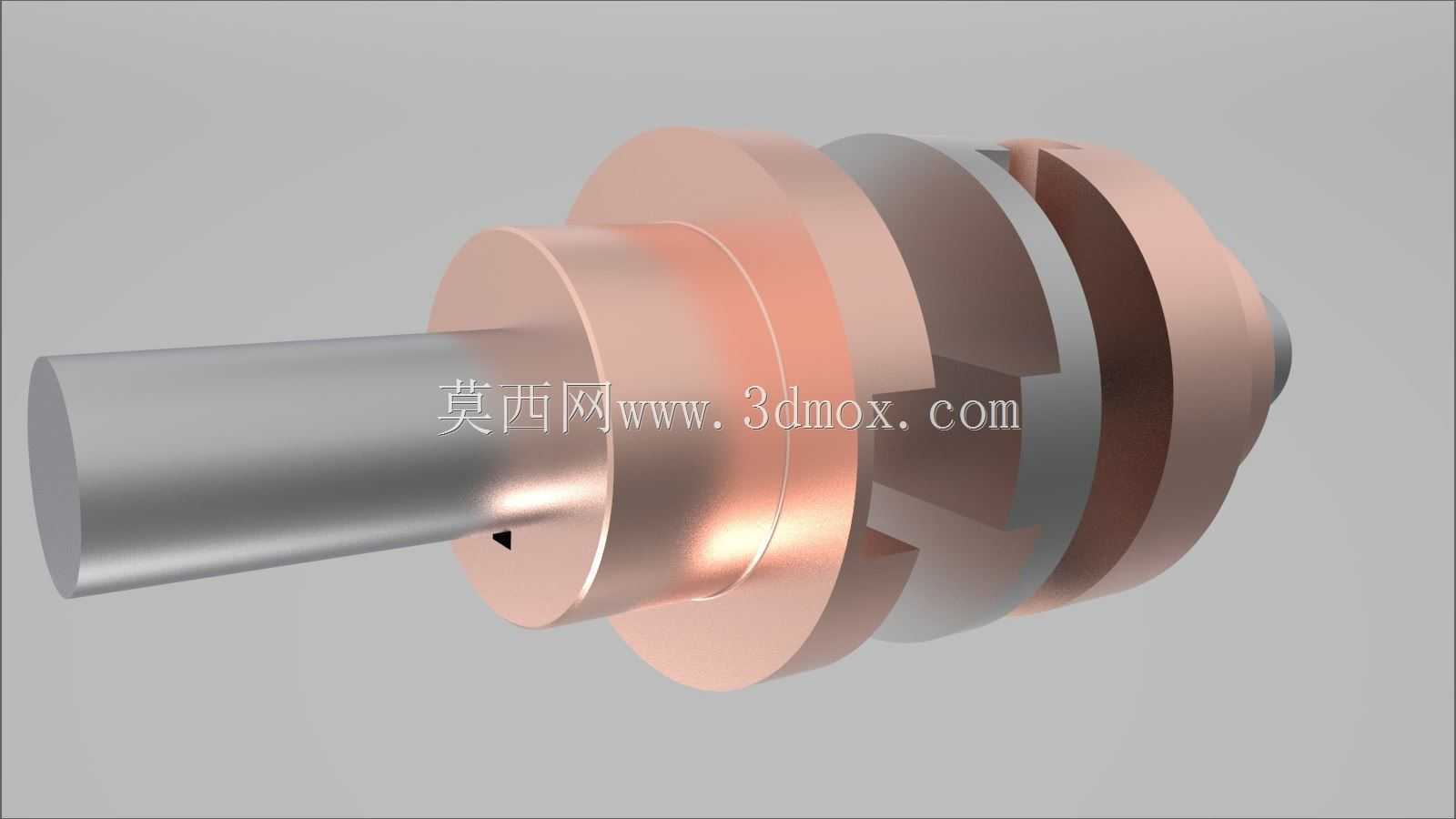

　　从结构组成来看，这套联轴结构分为三个核心部分，分别是与主动轴配合的主动法兰、与从动轴配合的从动法兰，以及夹在两个法兰之间的中间滑块。两个法兰的端面都开设有矩形通槽，槽的走向互相垂直，中间滑块的两个端面分别设置有与两侧法兰槽型匹配的矩形凸榫，凸榫与槽之间采用小间隙配合，装配时主动法兰的凸榫嵌入中间盘一侧的槽内，从动法兰的凸榫嵌入中间盘另一侧垂直方向的槽内，当主动轴转动时，主动法兰通过槽与凸榫的配合带动中间盘转动，中间盘再通过另一侧的凸榫槽配合带动从动法兰与从动轴同步转动。运行过程中如果两轴存在径向偏移，中间盘可以在两侧法兰的槽内做小幅的滑动，自动补偿两轴的径向错位，不会因为轴系不对中产生额外的卡滞阻力。

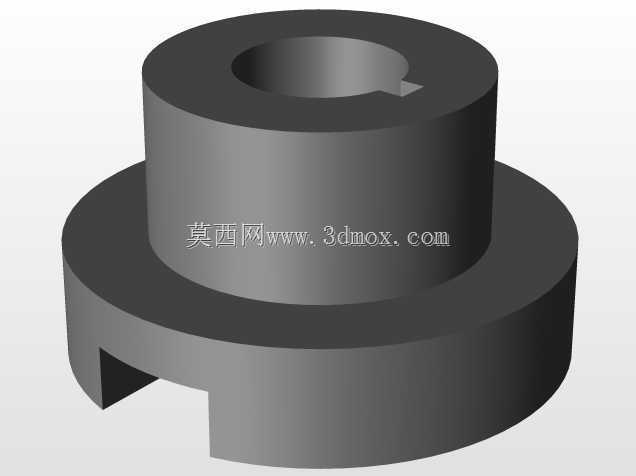

　　连接方式上，两侧法兰与轴的配合都采用平键连接，法兰的轴孔根据适配轴径设计有对应的公差带，一般选用H7/k6的过渡配合，既可以保证传递扭矩时键与键槽的受力均匀，也方便后期维护时的拆装。法兰的槽宽与中间滑块的凸榫宽度配合公差选用H8/f7，保证滑动补偿过程中不会出现过大的间隙导致传动冲击，也不会因为间隙过小出现滑动卡滞。槽的深度设计需要考虑最大允许径向偏移量，一般槽深要比凸榫的高度大2-3mm，保证在最大偏移量下凸榫不会从槽内脱出，同时槽的两个侧面需要做表面淬火处理，硬度达到HRC45-50，降低长期滑动摩擦带来的磨损，延长结构使用寿命。

　　安装边界方面，这套联轴结构的径向尺寸仅比法兰的最大外径大2-3mm，因为没有额外的弹性元件或者外置的连接柱销，径向占用空间远小于同扭矩等级的弹性联轴器，非常适合安装在箱体内部、轴间距不足10mm的紧凑传动位置。轴向尺寸方面，总长度为两侧法兰的轮毂长度加上中间滑块的厚度，轮毂长度一般设计为轴径的1.2-1.5倍，保证键连接的挤压强度满足额定扭矩传递要求，中间滑块的厚度根据传递扭矩的大小调整，小扭矩场景下厚度可以做到5-8mm，大扭矩场景下适当增加厚度提升凸榫的抗剪切强度。安装时不需要额外调整两轴的同轴度到极高精度，只要两轴的径向偏移量不超过槽宽与凸榫宽度的间隙差值，就可以正常运行，大幅降低了装配时的找正难度，尤其适合批量生产的小型设备装配场景，能有效缩短装配工时。

　　实际应用中，这种联轴结构不适合高速重载的传动场景，因为中间滑块在滑动补偿过程中会产生一定的摩擦阻力，转速过高时会导致中间滑块磨损加快，传动效率下降，一般适用的转速范围在1000r/min以内，传递扭矩根据法兰外径和槽的尺寸不同，可以覆盖0.5N·m到500N·m的区间，完全满足小型轻工设备、精密进给机构、仪器仪表传动链的使用需求。设计过程中需要注意，中间滑块的材质可以根据使用场景选择，常规工况下选用45号钢做表面淬火处理即可，有耐腐蚀需求的场景可以选用不锈钢材质，有低噪音需求的场景可以在凸榫表面镶嵌尼龙或者聚四氟乙烯衬层，降低滑动摩擦产生的噪音，同时减少磨损量。另外，两个法兰的槽的位置精度需要严格保证，两个槽的中心线必须互相垂直，且各自通过法兰的轴心，否则运行过程中会出现传动不等速的问题，导致从动轴出现转速波动，影响传动精度。

　　从受力角度分析，这套结构传递扭矩时，受力面是法兰槽的侧面与中间滑块凸榫的侧面，属于面接触传动，相比点接触或者线接触的传动结构，接触应力更小，承载能力更强，在同等尺寸下可以传递更大的扭矩。运行时中间滑块的滑动方向始终与两轴的偏移方向一致，不会产生附加的轴向力，因此不需要在轴系上额外设置轴向定位结构来抵消联轴器产生的轴向载荷，简化了轴系的整体结构。日常维护时只需要定期在槽与凸榫的配合面涂抹润滑脂，就可以有效降低磨损，不需要频繁更换易损件，维护成本远低于带有橡胶弹性元件的联轴器，不会出现橡胶老化、弹性失效导致的传动故障。
