槽轮与小齿轮组合间歇传动机构

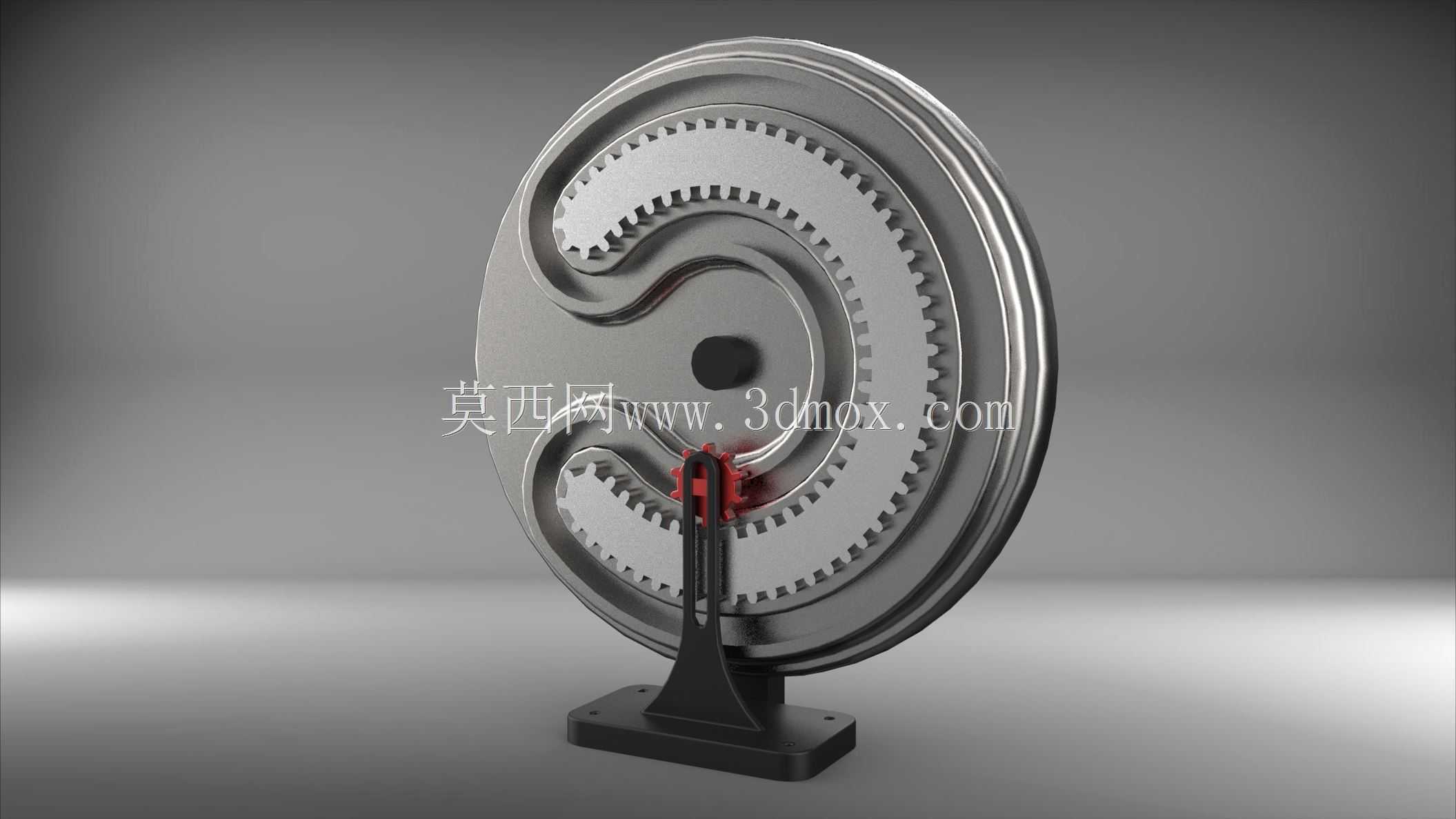

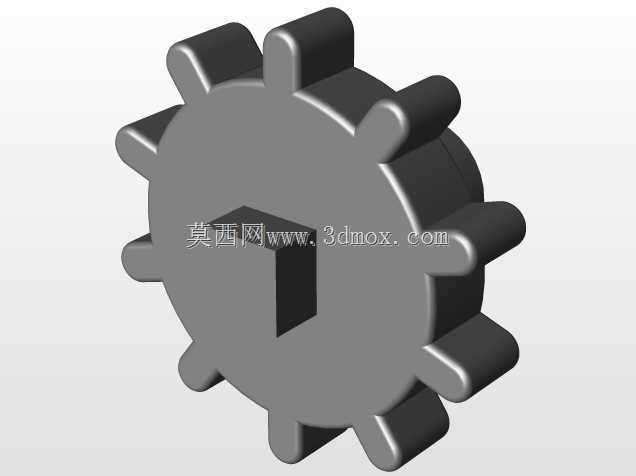

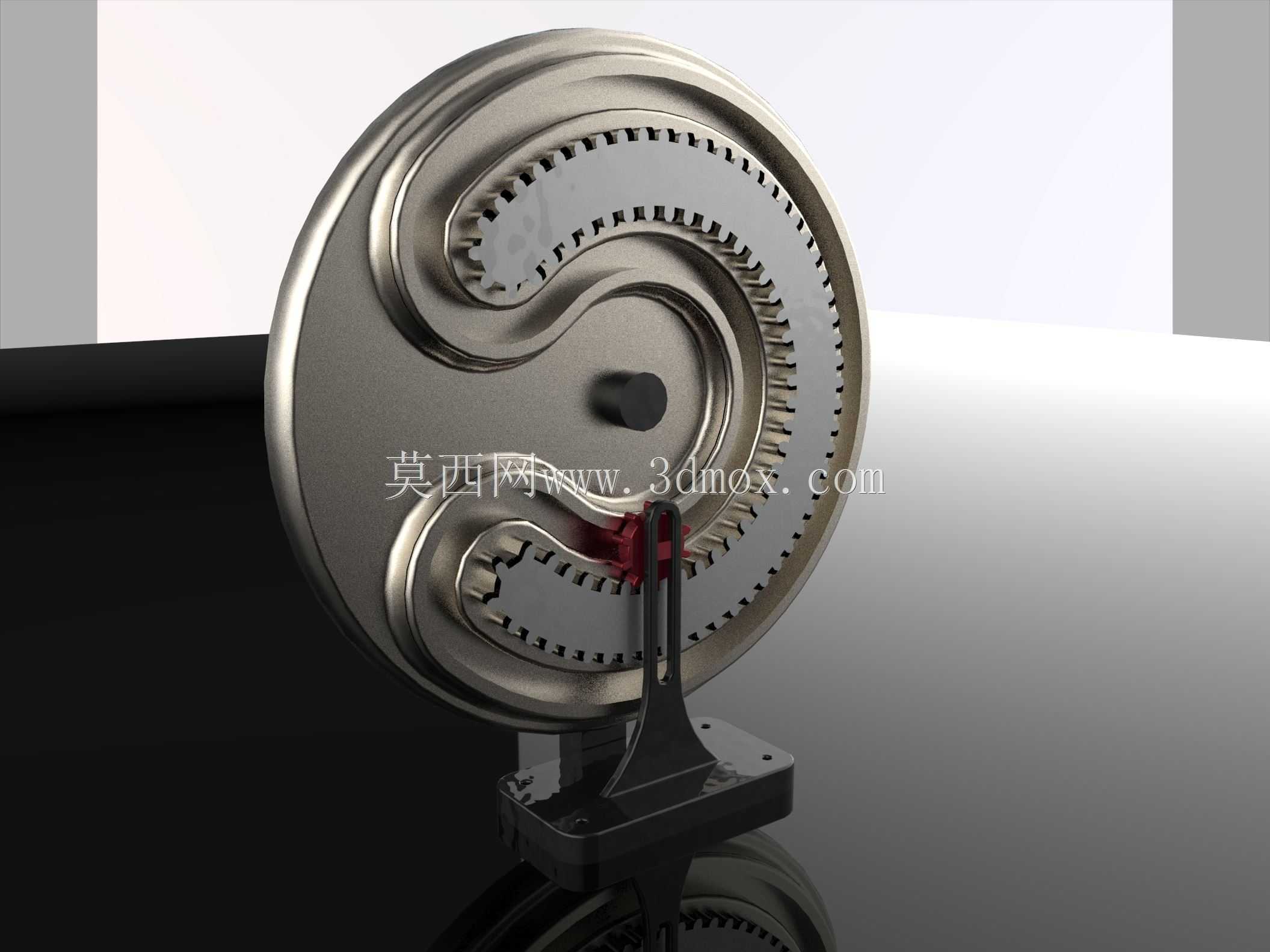

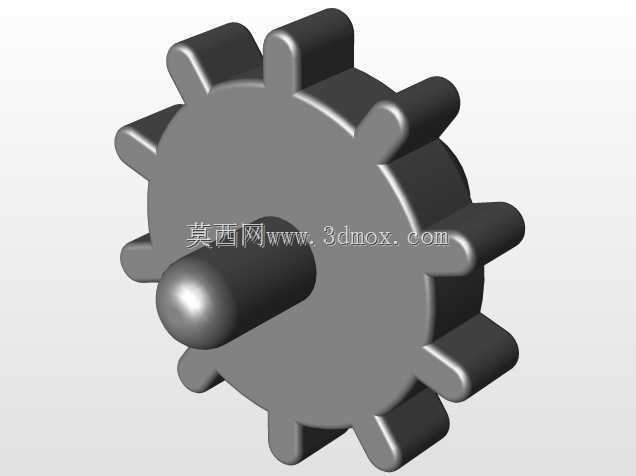

　　这套槽轮与小齿轮组合的传动结构，核心是通过齿轮啮合带动槽轮实现间歇式运动输出，在轻工包装、自动化送料、工位转台这类需要周期性停顿作业的设备中应用十分广泛。实际工况里，这类结构常被用在多工位自动化设备的转位驱动环节，比如灌装生产线的瓶体工位切换、小型装配设备的工件转序，相比凸轮间歇分割器，这类纯齿轮槽轮组合的结构成本更低，维护难度更小，适合中低速、轻载的间歇传动场景，能在不需要连续运转的工位间实现精准的角度转位，停顿阶段可配合执行机构完成装配、检测、灌装等工序动作。从结构功能来看，小齿轮作为主动件持续匀速旋转，通过轮齿与槽轮上的内齿圈啮合，同时配合槽轮的曲线槽完成锁止与驱动的切换，当齿轮上的拨销进入槽轮的径向槽时，

　　带动槽轮转过固定角度，拨销脱离槽口后，槽轮的凹弧面与齿轮上的锁止弧贴合，槽轮保持静止状态，直到下一个拨销进入槽口，以此实现固定分度角的间歇转动，这套结构的分度精度由齿形加工精度和槽轮槽位的位置度决定，常规工况下能实现±15分的分度误差，满足大部分中低精度间歇转位的需求。设计这套结构时，首先要根据设备需要的工位数确定槽轮的槽数，常见的4槽、6槽结构分别对应90度、60度的单次转位角度，槽数越少，槽轮转动时的角加速度越大，冲击越明显，因此高速工况下会优先选用槽数更多的结构，但槽数过多会导致槽轮整体尺寸增大，需要结合设备安装空间权衡。齿轮与槽轮的中心距是核心安装参数，设计时需要保证拨销进入和脱离槽口时无刚性碰撞，锁止弧的配合间隙控制在0.

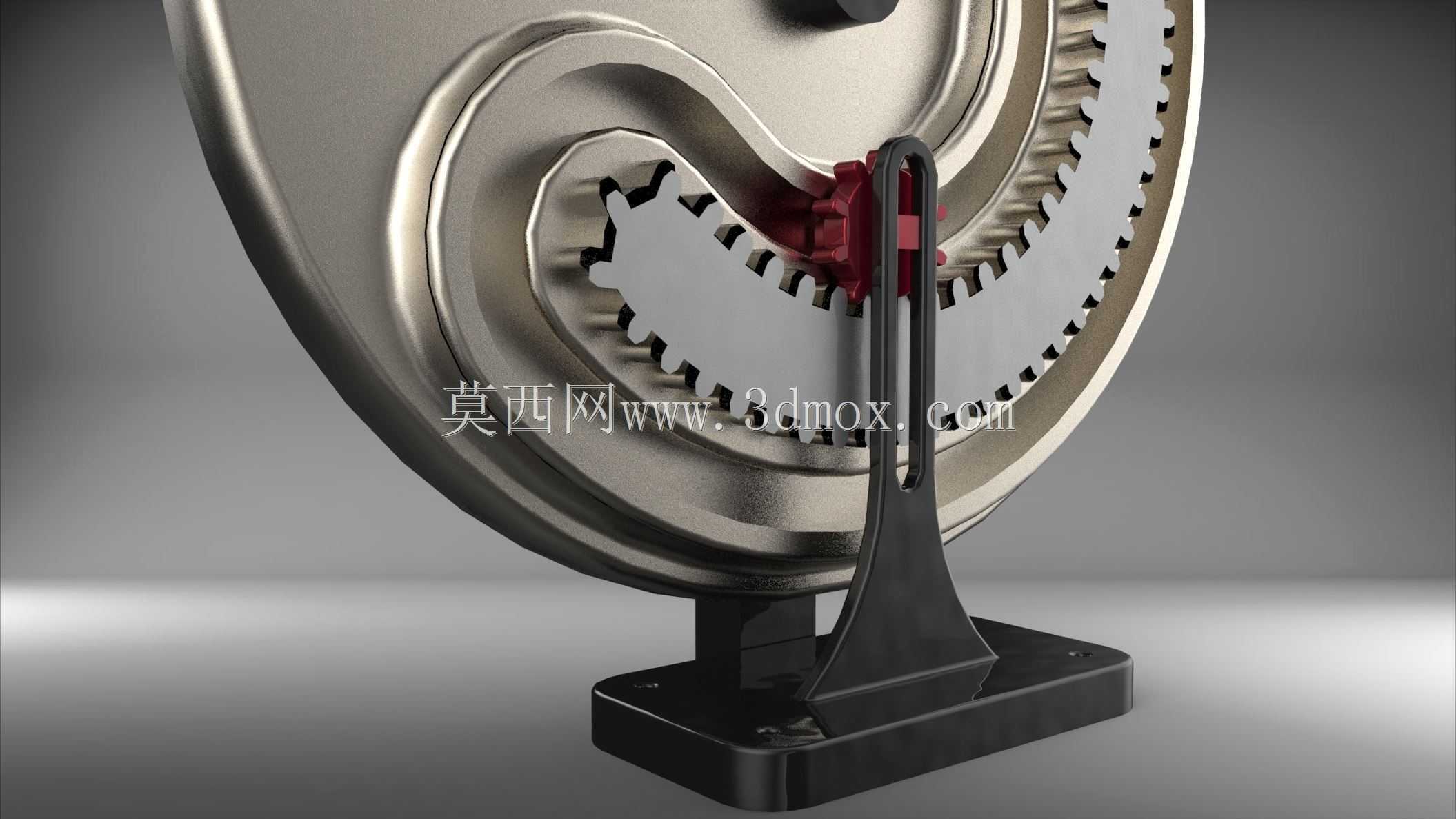

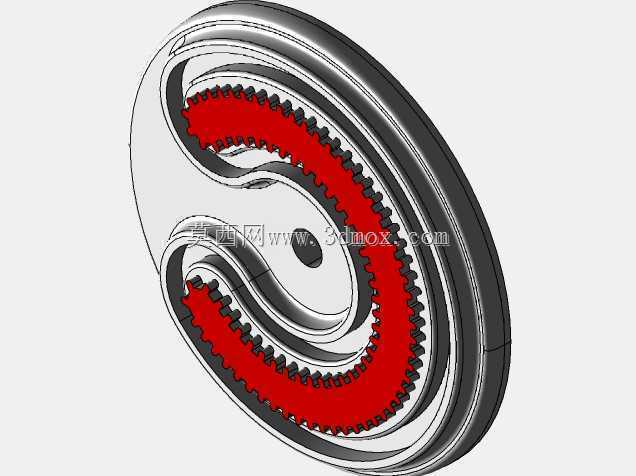

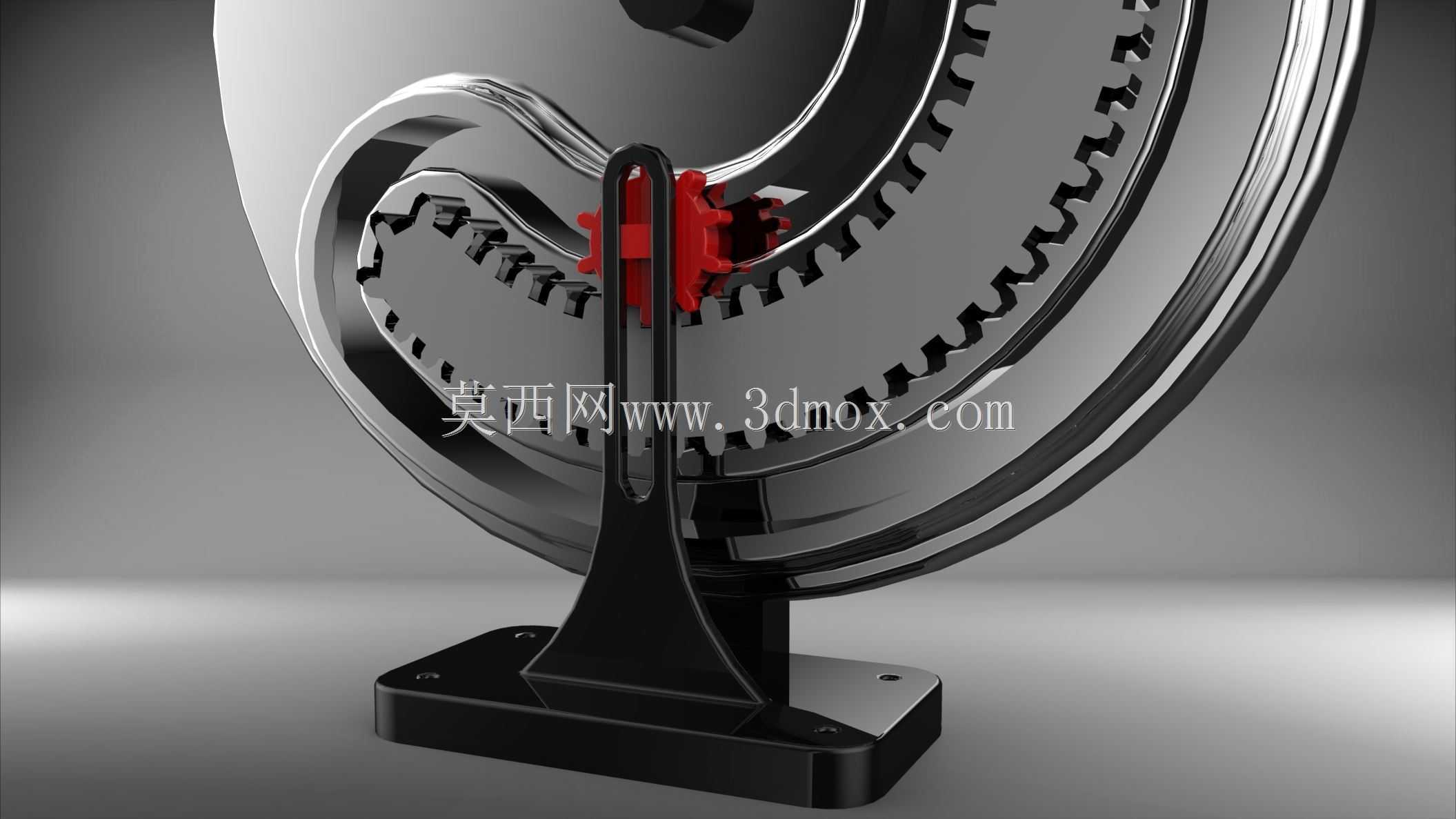

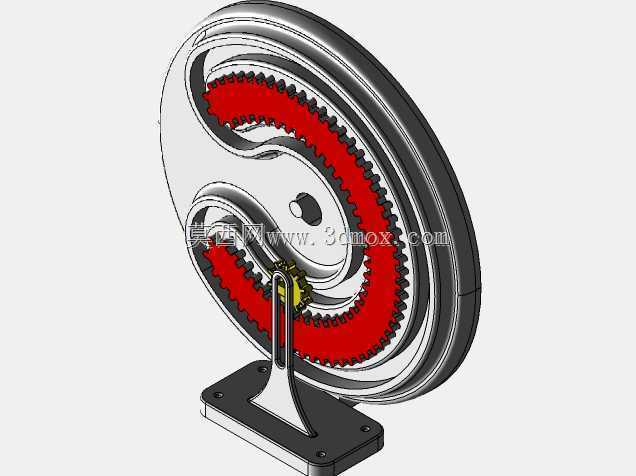

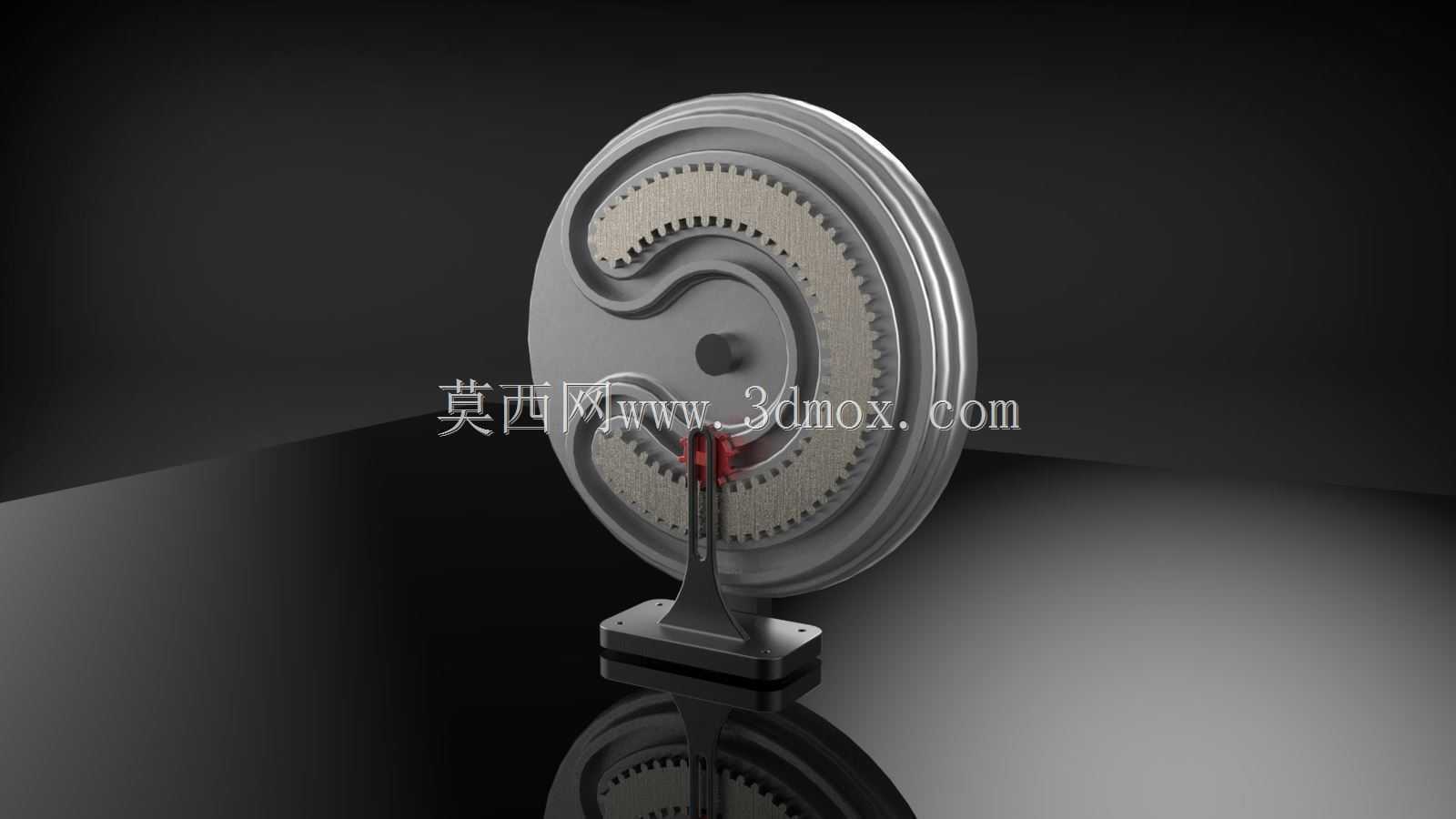

　　02-0.05mm之间，间隙过大会导致停顿阶段槽轮出现窜动，影响工位定位精度，间隙过小则会出现卡滞，加剧磨损。这套结构的安装底座采用带安装孔的平板式设计，四个安装孔的位置尺寸需要匹配设备安装面的螺孔布局，支撑立板的高度需要保证槽轮与齿轮的啮合平面与动力输出轴的轴线重合，避免出现偏载导致轮齿磨损不均。槽轮的外形为圆盘式结构，外圆的环形凸缘主要是提升结构刚性，避免槽轮在频繁启停的冲击下出现变形，内齿圈的齿形采用渐开线设计，保证啮合传动的平稳性，减少传动过程中的噪音和振动。实际装配时，需要先调整齿轮与槽轮的中心距，保证齿侧间隙在合理范围内，再固定支撑立板与底座的连接螺栓，空载试运行时检查槽轮转动过程中是否有卡滞、停顿阶段是否有窜动，

　　负载测试时要关注轮齿啮合面的接触斑点，保证接触面积沿齿高方向不小于40%，沿齿长方向不小于50%，避免局部应力集中导致断齿。这类结构在日常维护中，需要定期在齿面和拨销配合面涂抹润滑脂，减少磨损，长时间运行后如果出现分度精度下降，首先检查锁止弧的磨损情况，以及拨销是否出现变形，根据磨损量调整中心距或者更换磨损件即可恢复精度。相比其他间歇传动结构，这套槽轮齿轮组合的结构更简单，零件加工难度低，普通的滚齿、铣削设备就能完成所有零件的加工，不需要专用的加工工装，适合中小企业的自动化设备改造使用，在负载不大、转速不超过60rpm的工况下，使用寿命能达到12000小时以上，完全满足常规自动化设备的使用需求。设计过程中还要注意动平衡的校核，尤其是槽轮这类圆盘类零件，转速较高时需要做动平衡处理，避免运行时出现振动，影响整套设备的稳定性，支撑轴的直径需要根据传递的扭矩计算确定，保证轴的挠度在允许范围内，避免齿轮啮合出现偏载。
