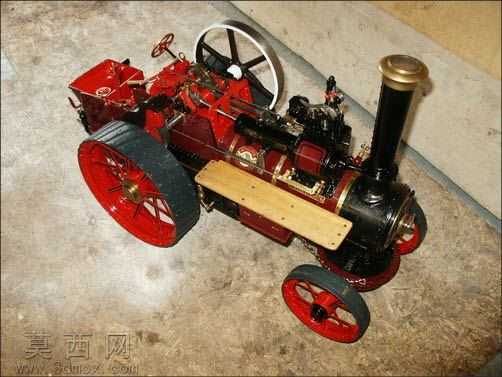

1900年奥尔欣蒸汽工作机第二部分结构

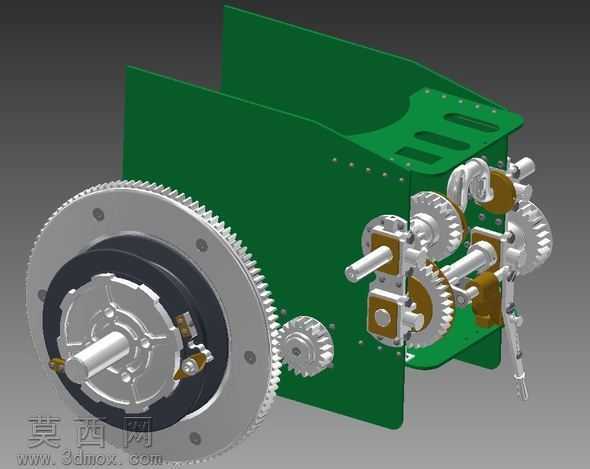

本模型为1900年款奥尔欣蒸汽工作机的第二部分结构，采用三维建模软件完成全参数化搭建，完整还原了该款早期蒸汽动力机械的核心传动与壳体结构。建模过程中首先对绿色主壳体进行特征构建，通过拉伸、切除、阵列等命令完成壳体上的安装孔位、减重槽、铆接点位的细节制作，壳体表面做了哑光绿色漆面材质渲染，还原早期工业机械的涂装质感，边缘做了轻微的倒角处理模拟真实金属板材的折边工艺，壳体上的铆接点采用小圆柱凸台搭配圆形边线凹陷的方式制作，还原铆接结构的真实视觉效果。传动部分是本模型的核心建模内容，首先完成大直径带齿飞轮的建模，轮齿部分通过渐开线齿廓草图拉伸后圆周阵列生成，轮体部分做了分层结构设计，中心轴孔、轮毂辐板、外圈齿圈的结构层次清晰，飞轮中心的离合器组件做了分块建模，摩擦片、压爪、销轴等小零件都完整还原，金属材质做了做旧处理，模拟长期使用后的轻微磨损与氧化质感。多组啮合齿轮组按照真实传动比排布，不同直径的圆柱齿轮分别安装在平行排布的传动轴上，轴上的轴承位、定位台阶、键槽结构都做了精细化还原，齿轮啮合位置做了精准的装配干涉检查，保证齿面啮合间隙符合早期机械的设计公差要求。操纵机构部分的拨叉、拉杆、手柄零件都按照真实操作逻辑完成装配，手柄表面做了防滑纹理处理，拨叉与齿轮拨槽的配合位置精准还原。渲染阶段采用三点布光方式，主光源从侧上方打亮模型整体结构，补光弱化暗部死黑，轮廓光勾勒齿轮与壳体的边缘轮廓，背景采用中性深灰色突出机械主体，金属零件根据不同功能区分材质：传动齿轮采用亮面钢材质，壳体采用哑光绿漆材质，操纵件的铜质零件做了黄铜质感渲染，区分不同材质的视觉差异。建模过程中参考了1900年前后蒸汽工作机的原始设计图纸，对每一处传动结构的运动逻辑做了验证，保证齿轮传动链的传动关系准确，壳体与内部传动件的安装位置完全匹配，完整呈现了早期蒸汽动力机械的精巧传动设计与工业制造特征，还原了百年前工业机械的结构设计思路与加工工艺特点。
