手动三辊钣金折弯卷圆设备结构设计

　　这款三辊式钣金成型设备，主要面向小型钣金加工场景、五金制品作坊、通风管道加工门店的薄板成型作业需求，可完成薄钢板、镀锌板、铝板等常见钣金材质的卷圆、小曲率折弯、圆弧成型工序，适配常规0.5-2mm厚度的金属薄板加工，无需外接动力源，依靠手动驱动即可完成作业，对作业场地的供电条件无硬性要求，适合零散小批量的钣金成型加工场景。

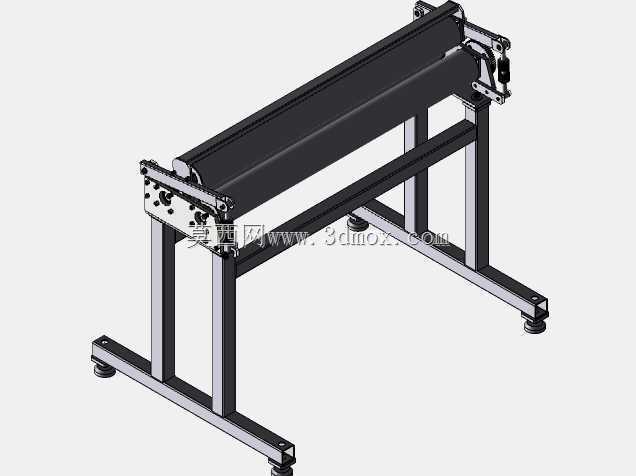

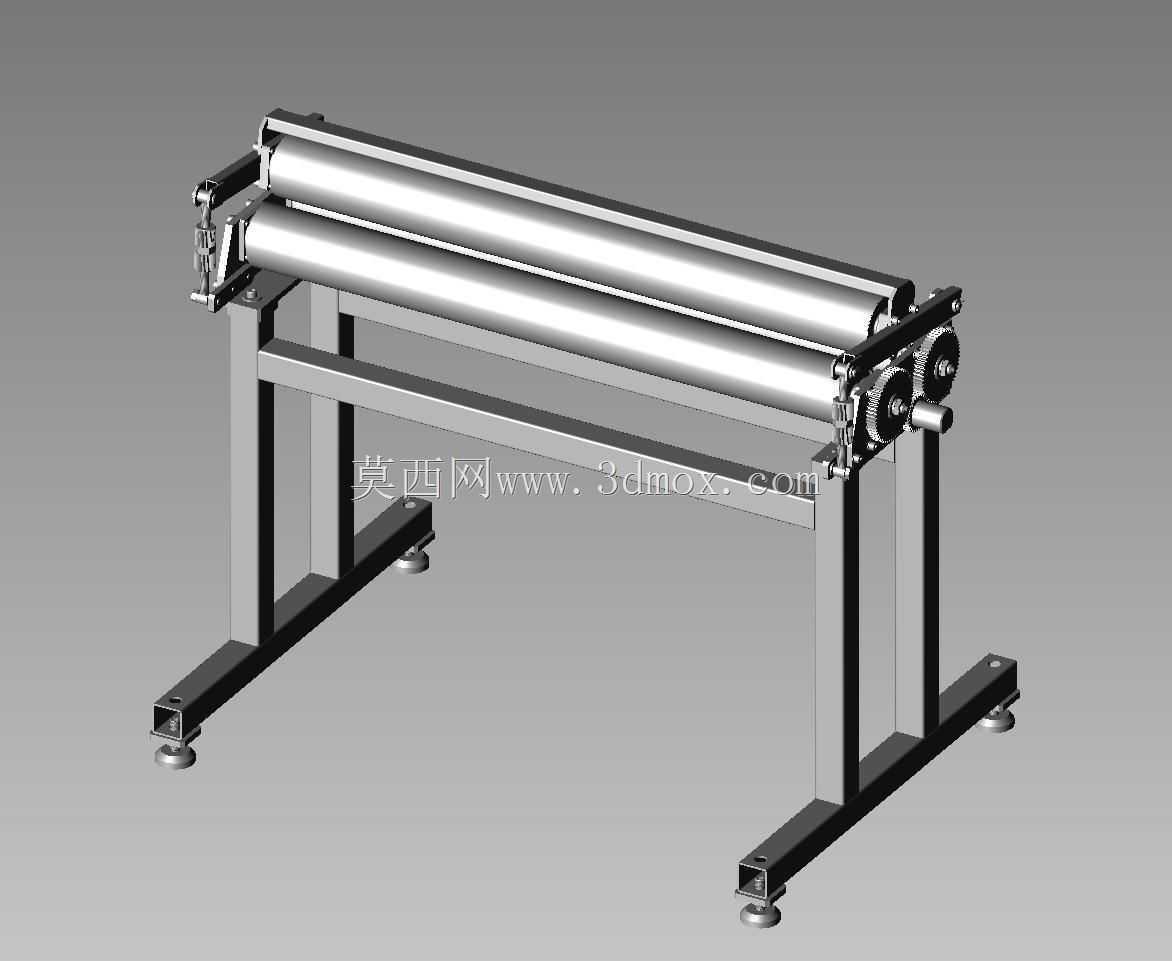

　　从结构设计逻辑来看，设备采用三辊平行排布的核心构型，上辊为可微调压下结构，两侧下辊为同步驱动的主动辊，端侧配置啮合齿轮组传递手动输入的扭矩，保证两根下辊转速同步，避免板材送进过程中出现跑偏、辊面打滑划伤板材表面的问题。机架部分采用标准型钢拼焊成型，底部配置可调式支撑脚杯，可在不平整的车间地面完成调平，保证辊系的平行度精度，避免长期受力不均导致的辊轴弯曲变形。辊体本身采用实心圆钢精车加工，表面做硬铬镀层处理，既保证辊面的粗糙度要求，避免压伤软质铝板、镀锌板的表面镀层，也能提升辊面的耐磨性能，延长设备的实际使用寿命。

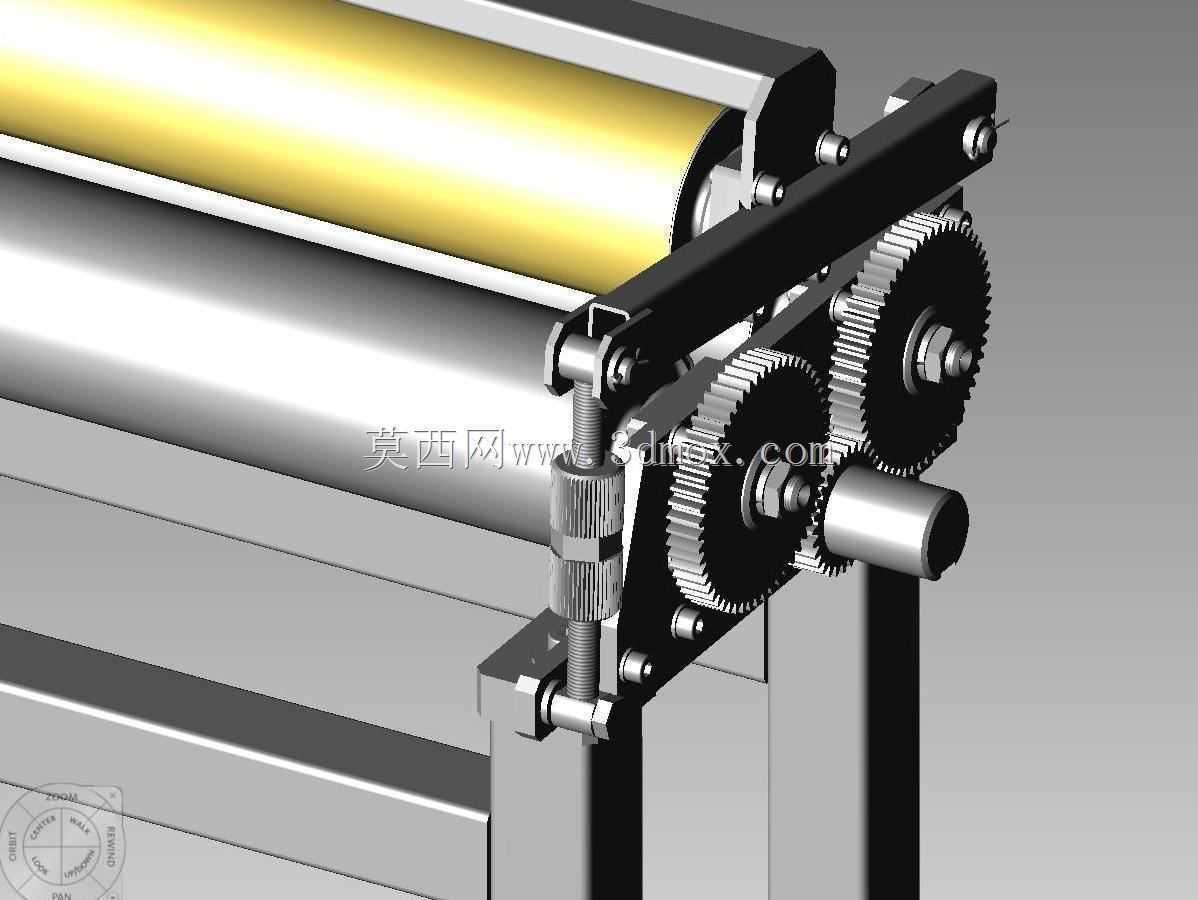

　　设备的安装边界相对紧凑，整体占地长度约1.6米，宽度约0.7米，高度约1.1米，无需做专门的设备基础，放置在常规硬质水泥地面上调平脚杯即可投入使用，对小型加工门店的场地适配性较强。上辊的压下调节采用螺杆微调结构，操作人员可根据待加工板材的厚度、目标成型曲率，手动调整上辊的压下量，每次调整的进给量可通过端部的刻度盘做量化参考，减少反复试折的材料损耗。端侧的齿轮组做了外置式防护设计，既避免加工过程中铁屑、杂物落入齿轮啮合区造成卡滞，也方便日常维护时加注润滑脂，降低传动副的磨损速率。

　　在实际使用场景中，这类设备常被用于加工通风管道的圆弧管段、小型五金桶类制品的桶身卷圆、钣金护罩的圆弧折弯工序，相比大型数控卷板机，它的投入成本更低，操作门槛更低，无需专门的编程培训，普通钣金工人经过简单讲解即可上手操作，对于小批量、多规格的薄板成型作业，加工灵活性远高于大型自动化设备。设计过程中重点校核了辊轴的抗弯刚度，在满负荷加工最大厚度板材时，辊轴的中部扰度控制在允许范围内，保证加工出的圆弧件母线直线度符合钣金加工的通用公差要求，避免出现两端与中部曲率不一致的“腰鼓形”缺陷。机架的焊接结构做了去应力退火处理，消除焊接残余应力，避免长期使用过程中机架出现变形，导致辊系平行度超差，影响加工精度。

　　设备的手动驱动摇臂采用可折叠结构，在设备闲置时可将摇臂折下，减少空间占用，摇臂的握持部分做了防滑套设计，操作人员手动驱动时更易施力，降低长时间操作的疲劳感。三辊的排布间隙经过反复验算，既保证板材能够顺利咬入，也避免间隙过大导致的成型曲率不足、打滑问题，针对不同厚度的板材，可通过上辊的压下调整适配对应的咬入间隙，无需更换额外的工装配件，换型调整的时间成本极低。对于钣金加工从业者来说，这类手动三辊成型设备是小型加工场景下的实用配套设备，结构简单可靠，维护成本极低，没有复杂的电控、液压系统，日常仅需定期给齿轮、辊轴轴承加注润滑脂即可，故障概率远高于同类型的动力驱动设备，适合加工预算有限、加工批量不大的个体经营户或小型加工厂使用。在三维建模过程中，所有的型钢规格、辊轴直径、齿轮参数、调节螺杆规格都采用了行业通用的标准件参数，建模完成后可直接导出工程图用于生产制造，无需再做额外的参数调整，对结构设计人员来说，可直接参考该结构做针对性的尺寸调整，适配自身的加工幅宽、加工厚度需求，缩短同类设备的设计开发周期。
