泵房用六英寸差压式流量测量装置

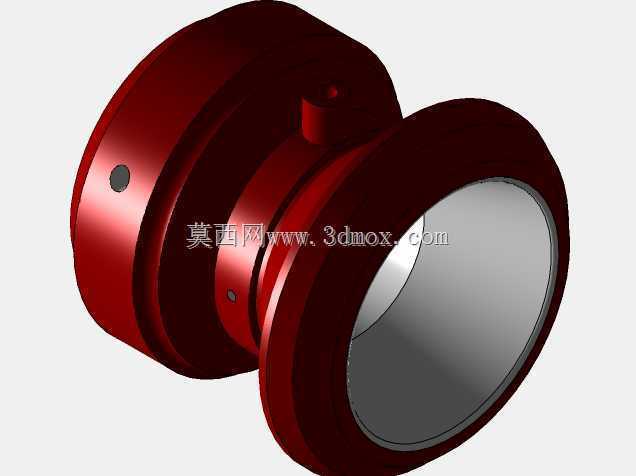

　　在民用建筑供水、工业循环水系统、消防水站的泵房管路中，流量参数的实时监测是保障系统稳定运行的核心环节，这款六英寸规格的流量测量装置，正是针对公称通径150mm的管路工况设计，适配泵房内主供水干管的安装需求。从结构组成来看，装置主体为红色铸造壳体，直接串接在管路中间，不需要额外的旁通管路支撑，顶部配套的差压显示表头通过两根引压管分别连接壳体前后的取压口，红色引压管接引高压侧、绿色引压管接引低压侧，通过测量流体经过节流件前后的差压值，直接换算出管路内的实时流量，表头采用圆形指针式显示，不需要外接供电即可完成就地读数，适合泵房内潮湿、电磁环境复杂的工况使用。

　　设计过程中首先考虑的是安装边界的适配性，六英寸通径对应的管路法兰采用标准PN16压力等级配套尺寸，壳体两端的连接端面与常规150mm管路法兰完全匹配，安装时不需要对现有管路进行额外切割改造，直接替换原有管段即可完成装配。整体结构的轴向长度控制在320mm范围内，径向最大尺寸为表头顶部的排气阀位置，距离管路中心高度为280mm，安装时只需要预留表头侧300mm的操作空间，就能满足日常读数、排气维护的需求，不会和泵房内并排布置的其他管路、支架产生干涉。

　　功能层面，这款装置除了基础的流量显示功能外，表头顶部设置的两个手动排气阀，可在初次投用或者长期停运后重启时，排出引压管内积存的空气，避免气塞导致的测量误差；壳体下部设置的排污阀，可在管路冲洗、定期维护时排出壳体内积存的泥沙、焊渣等杂质，避免节流件堵塞造成测量失准。引压管采用柔性耐压铜管搭配加固接头，可承受1.6MPa的系统工作压力，同时能抵消管路运行时产生的轻微振动，避免刚性连接长期受振出现接头渗漏的问题。

　　从实际应用场景出发，这类差压式流量计相比电磁、超声类流量测量设备，不需要外接电源、不需要信号传输线路，在没有自动化采集需求的中小型泵房、临时供水系统、消防稳压系统中，可独立完成流量监测功能，运维人员日常巡检时直接读取表头数值，就能判断管路内的水流量是否处于设计区间，及时发现管路泄漏、泵组出力不足、阀门误关等异常工况。设计时也充分考虑了泵房内的安装环境，壳体采用铸铁材质做防腐涂覆处理，可耐受泵房内的高湿度环境，表头外壳为密封结构，防护等级达到IP65，可避免管路跑冒滴漏的水花溅入造成表头损坏。

　　建模过程中，对壳体的流道结构做了等比例还原，内部的节流件取压位置、引压管的布线路径、表头的刻度盘细节、阀门的操作手柄结构都做了精准复刻，可直接用于泵房管路布置的装配校核、安装模拟，也可作为给排水设备选型阶段的可视化参考模型，帮助设计人员直观掌握设备的安装空间需求，提前规划管路排布和操作维护通道，避免后期施工时出现设备碰撞、操作空间不足的问题。在结构细节上，所有连接法兰的螺栓孔位置、阀门的操作行程、表头的可视角度都按照实际产品的工程参数设置，装配到管路模型中时，可直接模拟安装后的操作可达性，验证日常巡检时的读数视角是否合理，维护操作时是否有足够的扳手操作空间。
