GLB-4格里芬机载发射吊舱结构设计

　　在低空察打一体装备快速迭代的当下，适配中小型固定翼、旋翼类无人飞行器的轻量化机载发射载荷，已经成为战术拓展的核心配套部件，GLB-4格里芬吊舱正是针对这类场景开发的专用承载发射结构。从实际装机适配逻辑来看，这类吊舱的核心设计目标是在尽可能低的气动干扰前提下，完成多枚小型导弹的可靠承载、发射前电气连接保障，同时兼容载机的供电、通讯链路，不需要对载机原有气动外形做大规模改装，就能快速拓展察打能力。

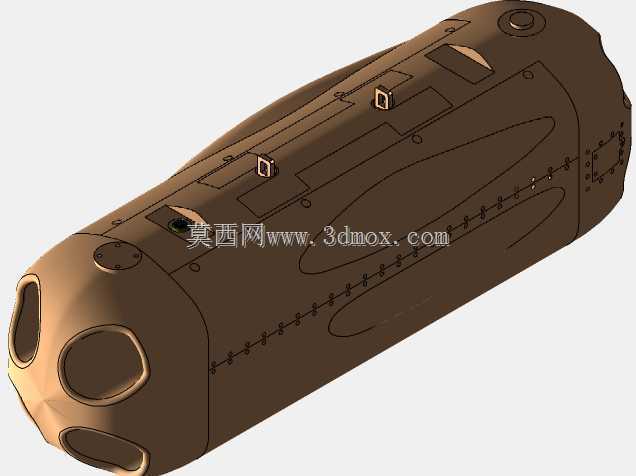

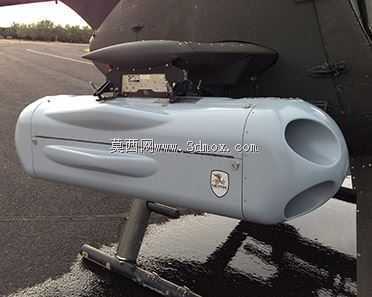

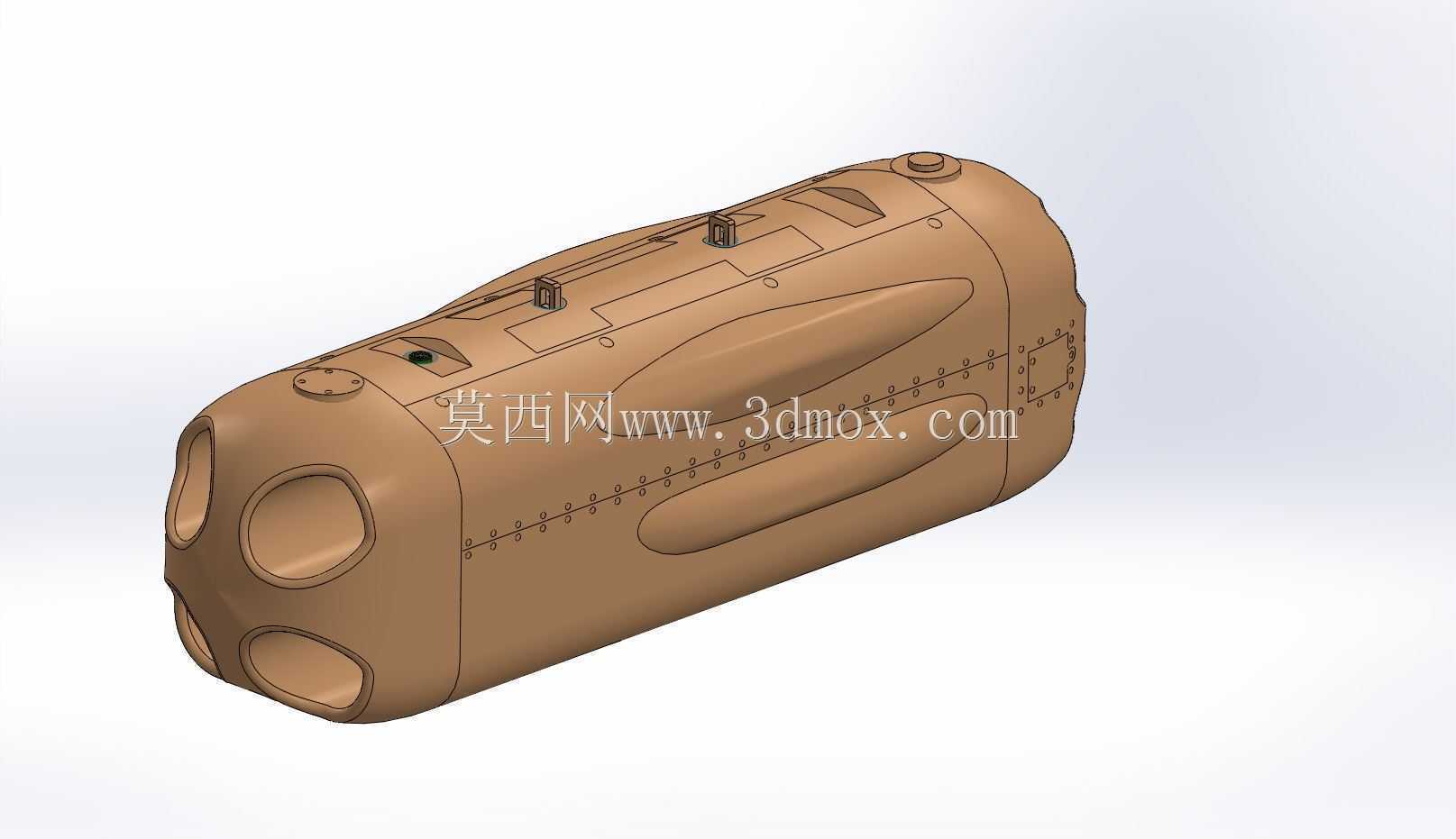

　　从结构设计思路上，整个吊舱采用流线型椭球截面的筒式主体构型，这种截面设计并非单纯追求外观顺滑，而是经过多轮气动仿真验证的结果：椭球截面在亚音速飞行状态下的压差阻力远小于矩形截面，同时筒身侧面的内凹走线槽设计，既可以将外部挂载的通讯线缆、气路管路完全收纳在型面以内，避免飞行过程中线缆受气流扰动产生颤振，也能进一步降低整体风阻系数，不会因为挂载吊舱导致载机航程出现大幅衰减。吊舱前端预留的四个圆形开口，是对应导弹发射口的位置，开口边缘做了倒圆钝化处理，避免发射时导弹尾焰灼烧舱体结构，同时每个开口内侧都设计有导轨安装位，能够直接适配格里芬B型导弹的发射滑轨，不需要额外加装转接支架，减少整体结构重量。

　　吊舱顶部设计有两处标准挂装接口，接口位置经过重心配平计算，刚好对应整个吊舱满载状态下的重心垂线位置，挂装后不会对载机的俯仰配平产生额外力矩，降低飞控系统的配平负担。接口采用通用的航空挂架连接尺寸，能够适配多数中小型无人机的机翼挂点、机腹挂点，安装时只需要锁紧两处连接销，接通讯号与供电接插件即可完成装机，整个挂装流程不需要专用工装，外场条件下两名地勤人员即可快速完成拆装。吊舱顶部靠前位置设计有小型凸起的天线安装座，用来集成GPS导航天线，天线安装座采用透波材料蒙皮，不会遮挡卫星信号，同时安装座的凸起高度经过严格控制，不会超出吊舱整体的气动包线，避免产生额外的气流扰动。

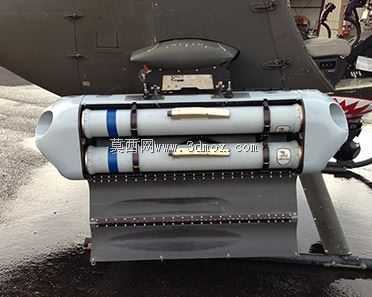

　　从内部功能布局来看，吊舱内部划分为三个功能舱段：前端的发射舱段用来容纳4枚导弹，每枚导弹的安装位都设计有独立的锁紧机构，能够在载机做大过载机动时牢牢固定弹体，避免弹体窜动碰撞；中部的电子设备舱用来安装发射控制模块、信号转接单元，所有模块都采用减震支架安装在舱体内壁，能够过滤载机飞行过程中的发动机振动、气流颠簸振动，保证电子元件工作稳定；尾部的走线舱用来汇总所有线缆，通过顶部的接插件与载机系统连通，舱段之间采用隔板分隔，避免导弹发射时的尾焰、高温气体窜入电子舱造成设备损坏。

　　在重量控制方面，整个吊舱空载状态下重量控制在55磅以内，主体结构采用航空铝合金加工成型，非承力部位的蒙皮采用轻量化复合材料，在保证结构强度满足10g过载使用要求的前提下，尽可能降低结构自重，留给导弹载荷更多的重量余量。舱体表面的铆接点位全部采用沉头设计，保证外表面顺滑无凸起，减少飞行过程中的气动噪声与阻力。吊舱侧面设计有快开维护口盖，地勤人员不需要将整个吊舱从载机上拆下，就可以打开口盖检查内部电子模块状态、完成导弹装填作业，口盖采用快卸锁连接，开启与关闭都不需要复杂工具，大幅缩短外场准备时间。

　　从实际使用场景来看，这类吊舱既可以挂载在中小型固定翼无人机的机翼下，执行长航时察打任务，也可以挂载在多旋翼无人机的机腹位置，执行近距离精确打击任务，吊舱的环境适应性设计能够满足-40℃到60℃的工作温度范围，在降雨、沙尘等复杂气象条件下也能正常工作，舱体所有接缝处都设计有密封胶条，具备良好的防雨、防尘能力，不需要额外的防护套就可以在野外环境下长期停放。设计过程中还充分考虑了维护性需求，所有内部模块都采用标准化接口，出现故障时可以直接整体更换，不需要对整个吊舱进行拆解维修，进一步降低了全生命周期的使用成本。
