史密斯韦森雕花左轮手枪结构设计

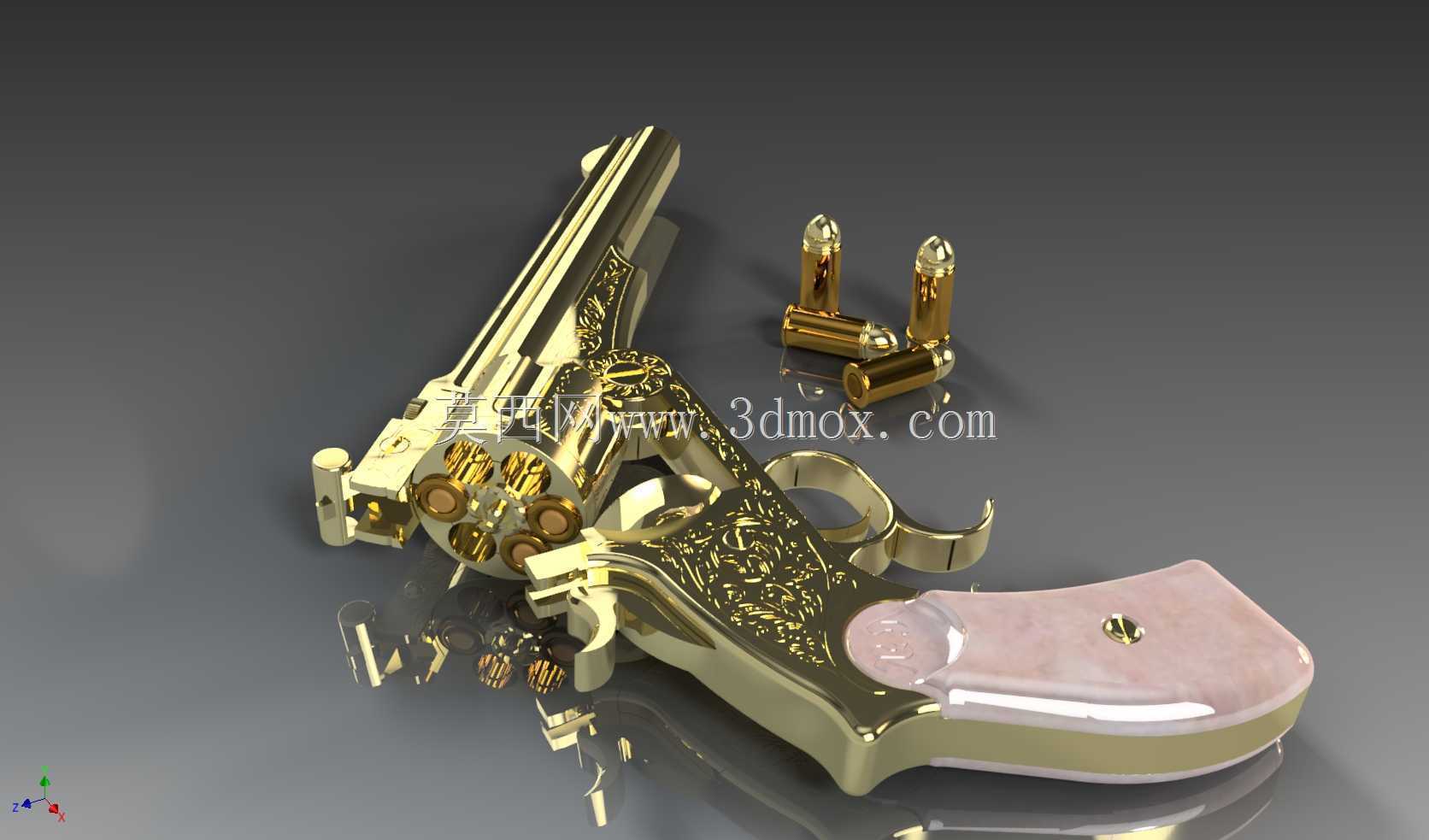

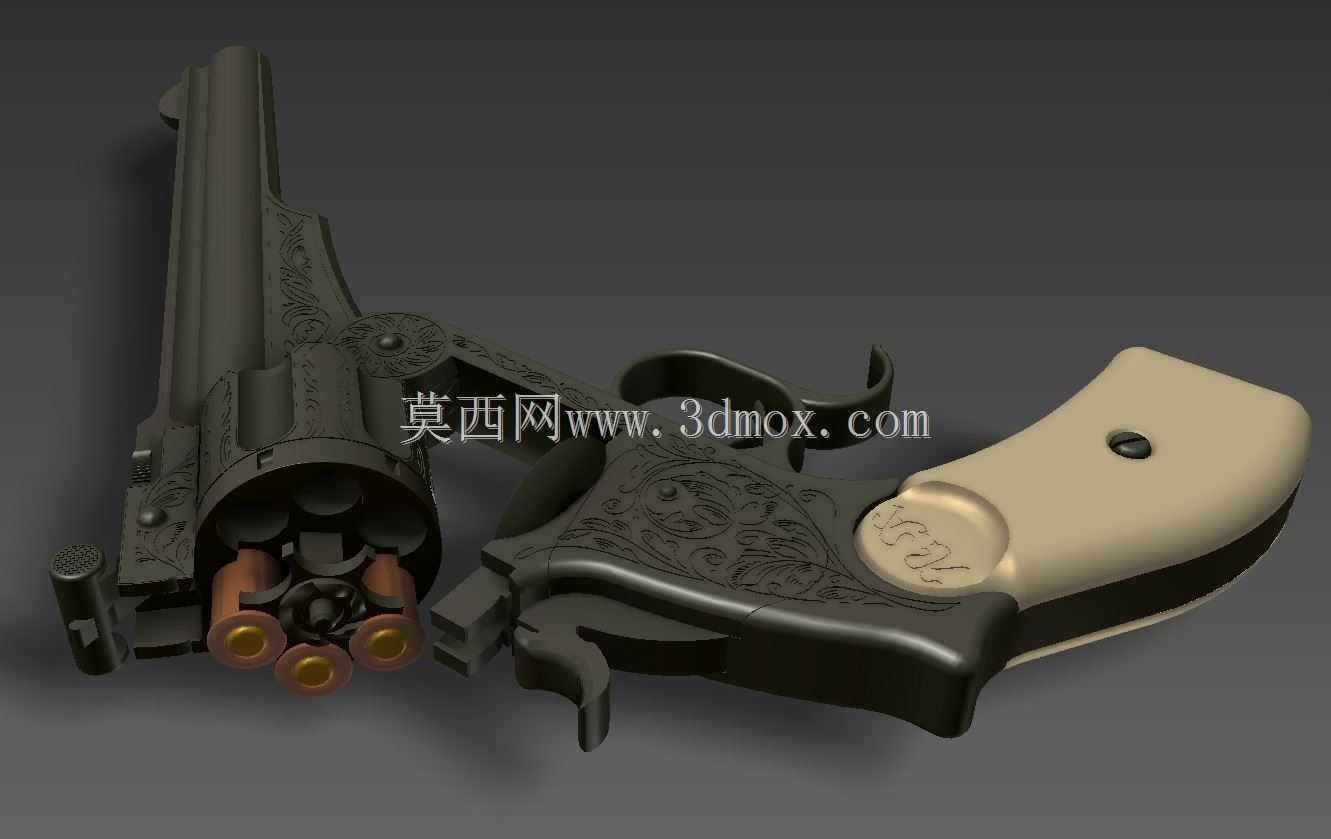

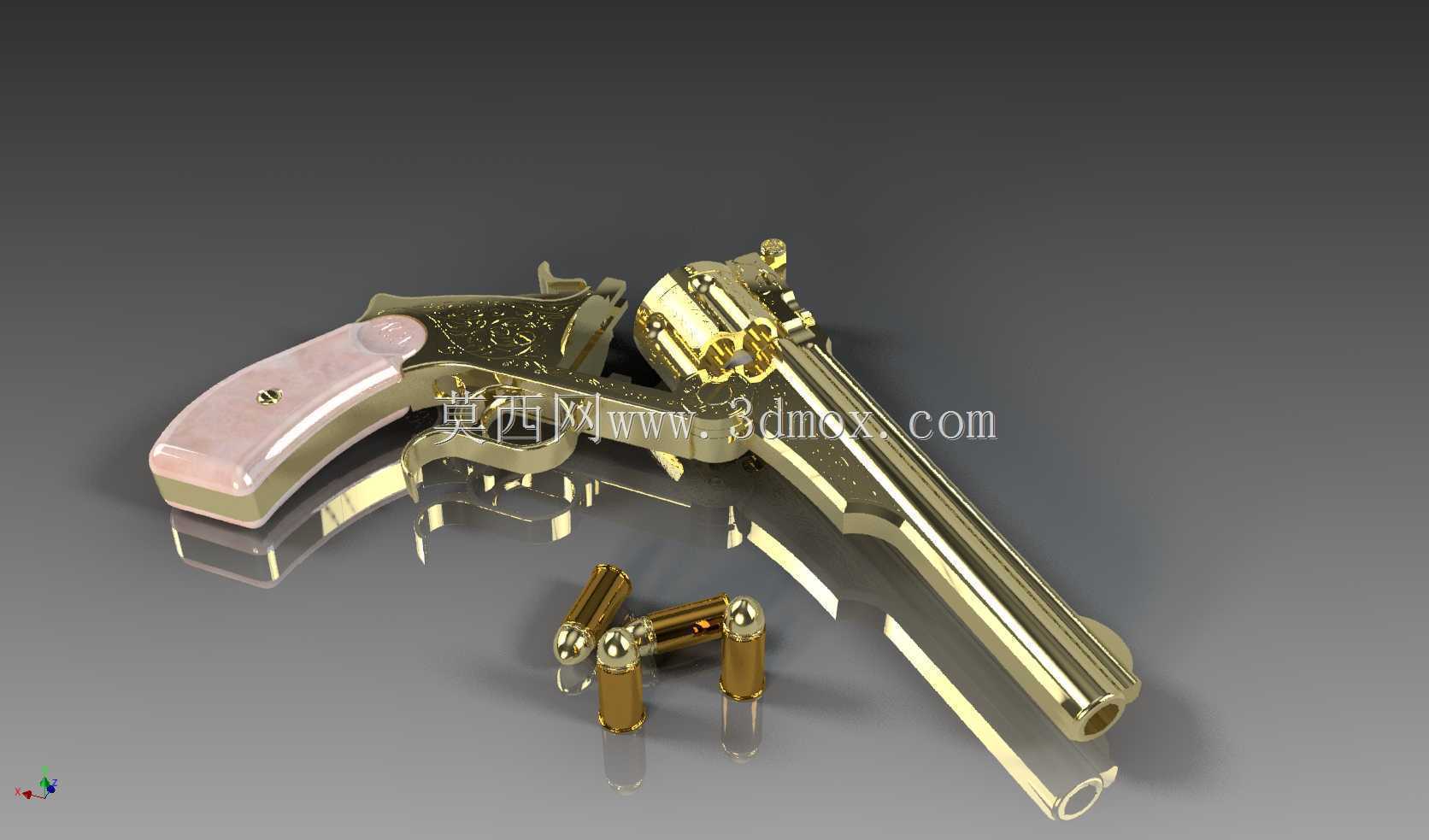

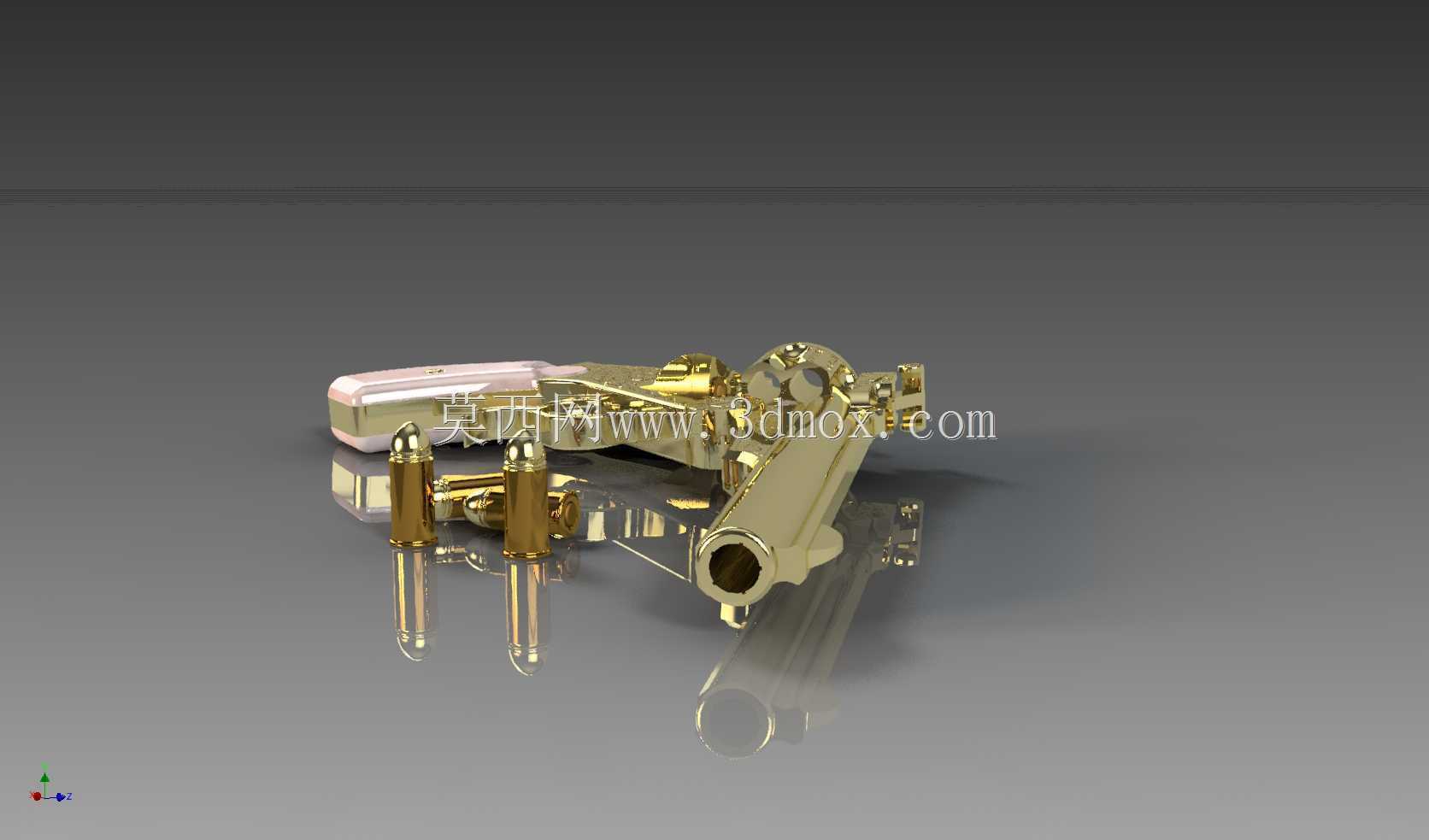

　　这款枪械结构设计方案围绕史密斯韦森系列左轮手枪的经典构型展开，整体采用外露击锤、折开式转轮座的布局，区别于常见的摆出式转轮左轮，该结构在装弹时需将枪管部分向下折转，露出转轮弹巢完成弹药装填，退壳时依靠折转动作联动退壳挺自动抛出空弹壳，这类结构在早期民用自卫枪械、收藏级工艺枪械中应用广泛，尤其适合搭配手工雕花工艺做外观定制，兼顾机械可靠性与工艺展示属性。从结构设计逻辑来看，整体框架分为枪管组件、转轮弹巢、击发机构、握把组件四个核心模块，枪管与转轮座采用铰接式连接，铰接轴位于转轮座前端下方，配合枪管上方的闭锁卡榫完成闭合锁定，闭锁接触面设计有0.02mm的研磨余量，保证闭合后枪管轴线与弹巢轴线同轴度误差不超过0.015mm，

　　避免击发时弹头撞击弹巢口部影响射击精度。转轮弹巢采用6发容弹量设计，弹巢内每个膛室的定位缺口与转轮座上的定位棘爪配合，保证每次击锤待击时弹巢转动到位，棘爪弹簧采用0.5mm线径的弹簧钢绕制，预紧力控制在12N-15N区间，既保证棘爪卡入定位缺口的可靠性，又不会让转轮转动时出现卡滞。击发机构部分采用单/双动兼容设计，单动模式下手动压倒击锤，扳机行程仅3mm，击发力控制在18N左右，适合精准射击场景；双动模式下直接扣压扳机，扳机联动完成转轮转动、击锤压倒、释放击发的全套动作，扳机行程12mm，击发力约45N，适合紧急情况下的快速射击。击针设计在击锤前端，而非内置在枪机内，击针突出量控制在1.2mm-1.4mm，既保证可靠击发底火，

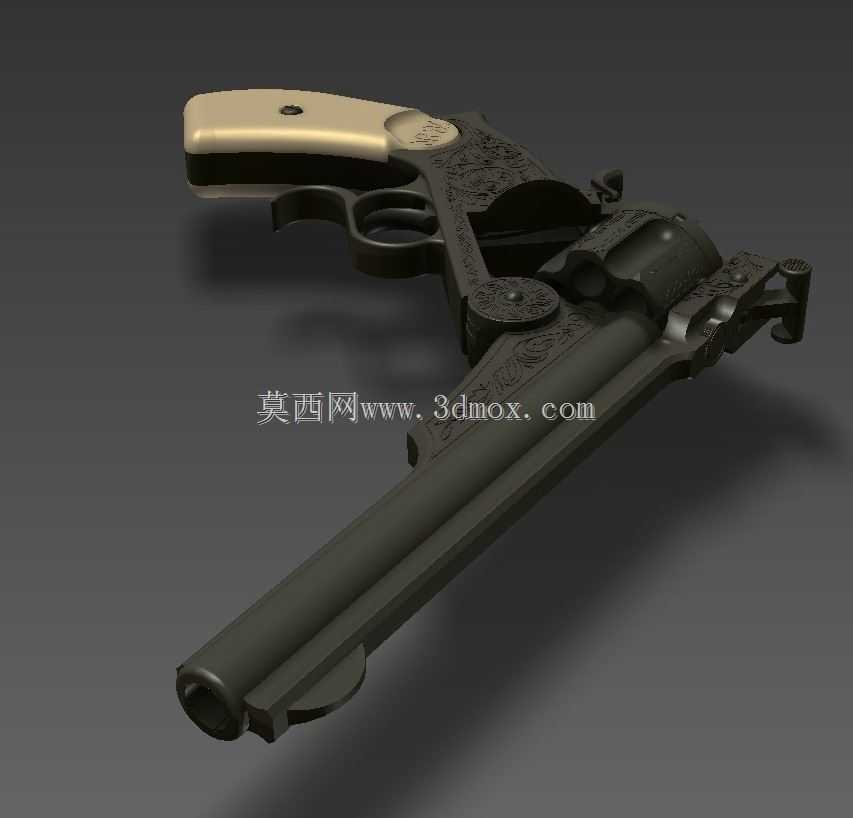

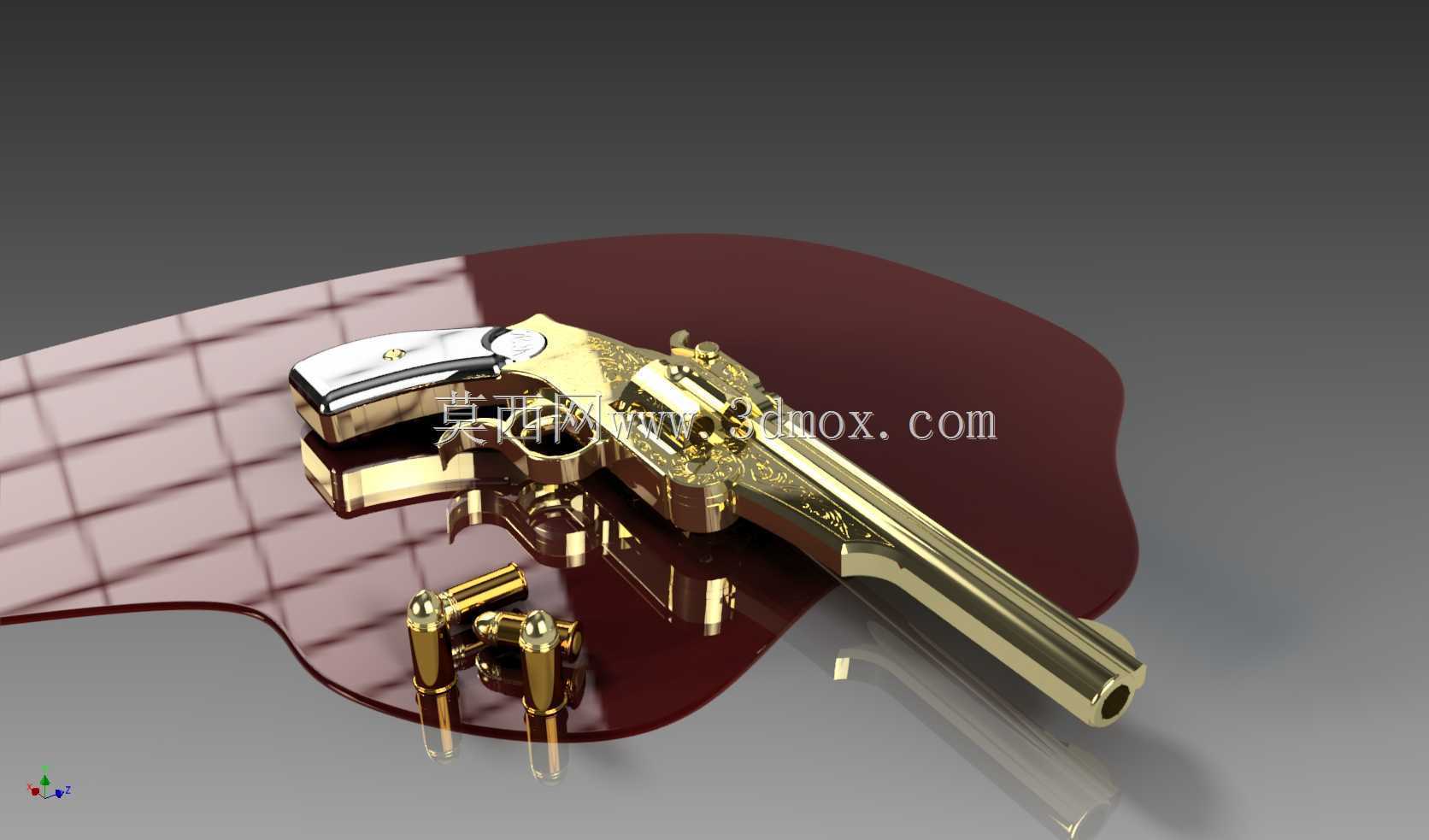

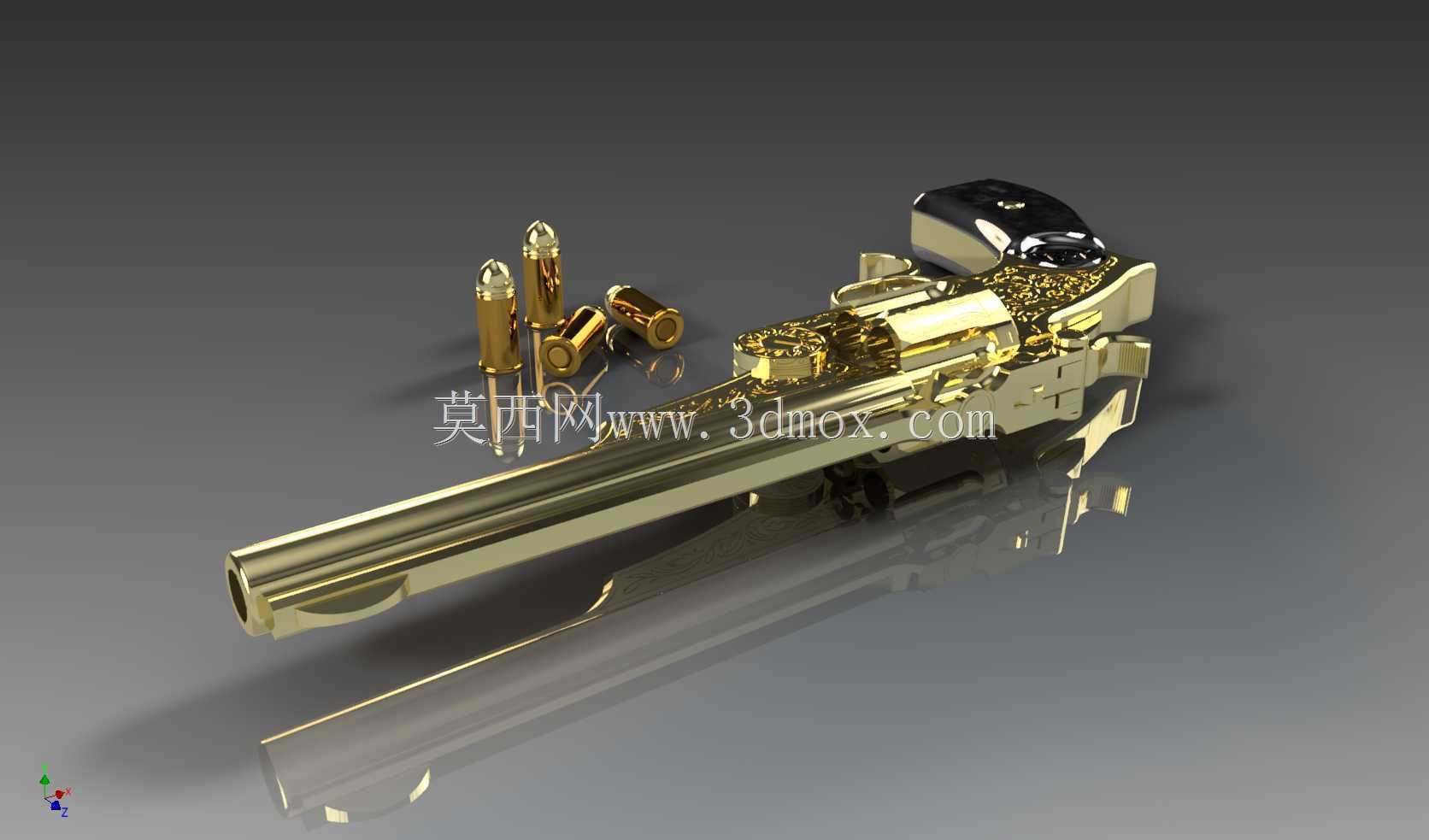

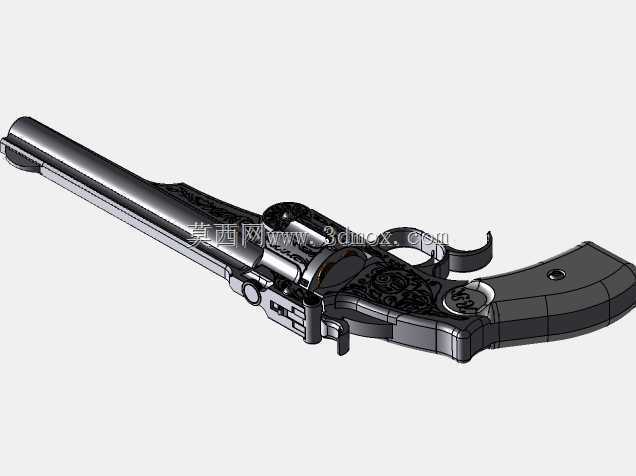

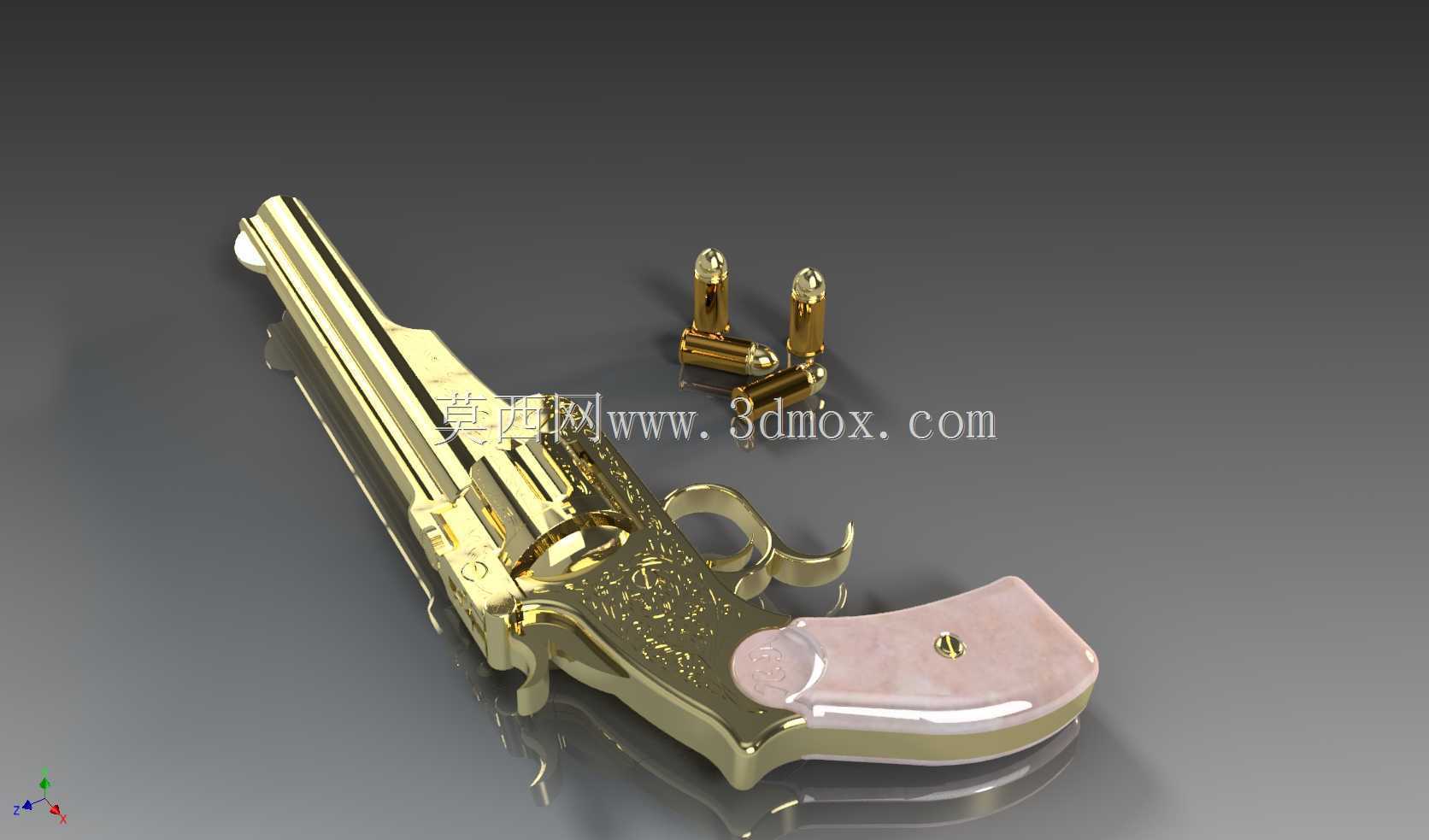

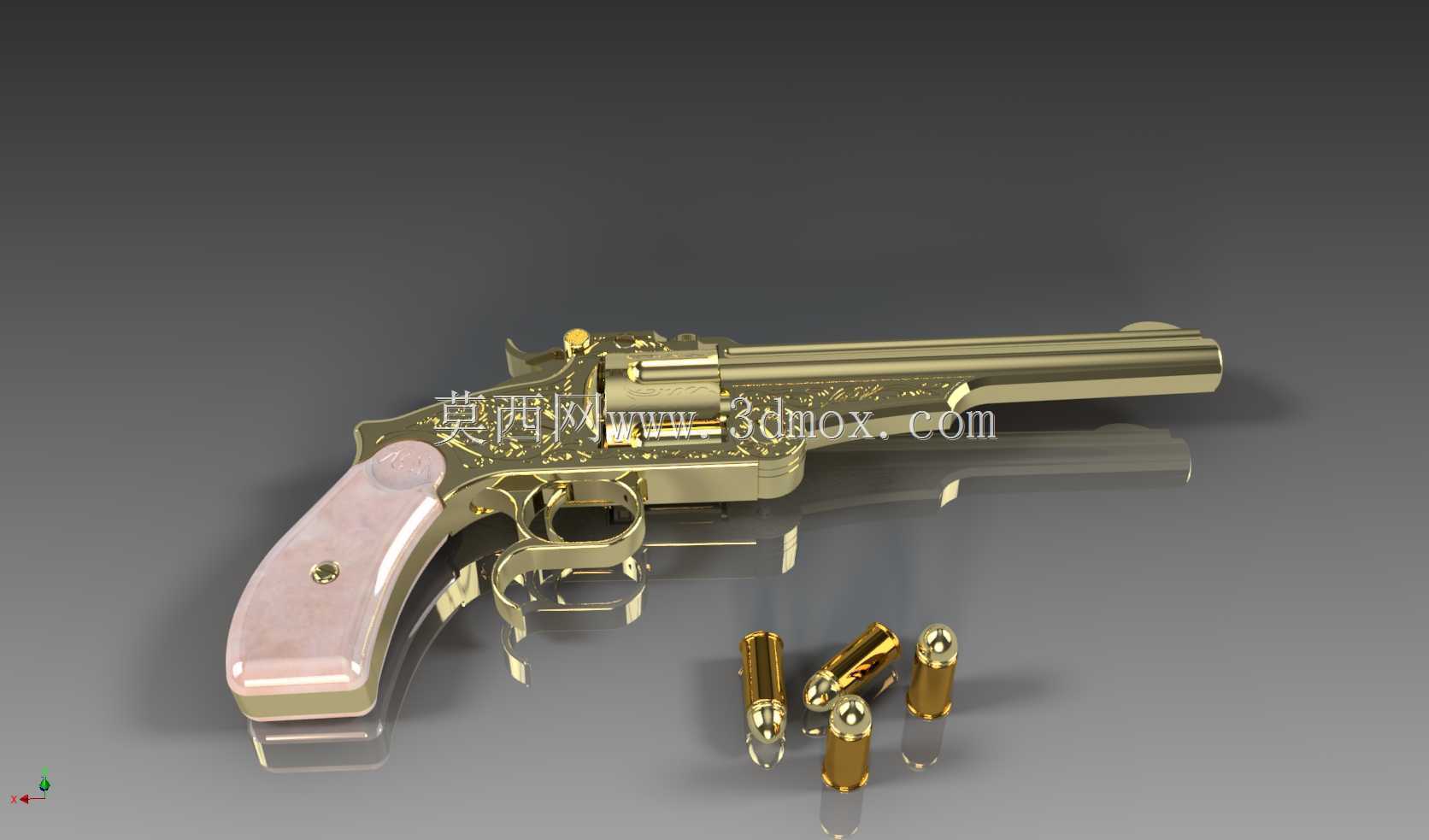

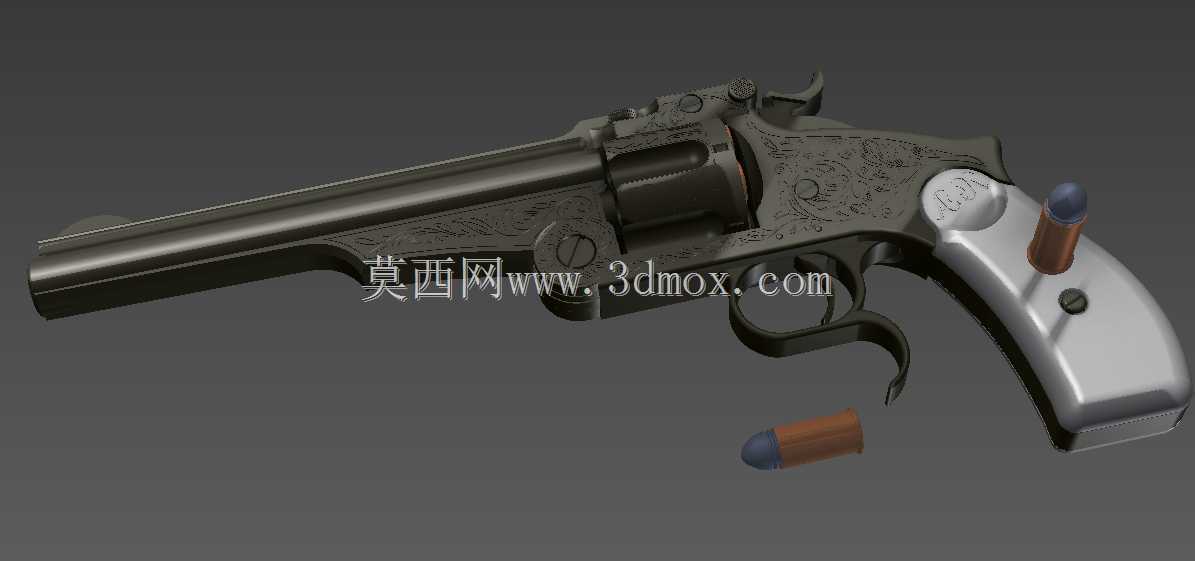

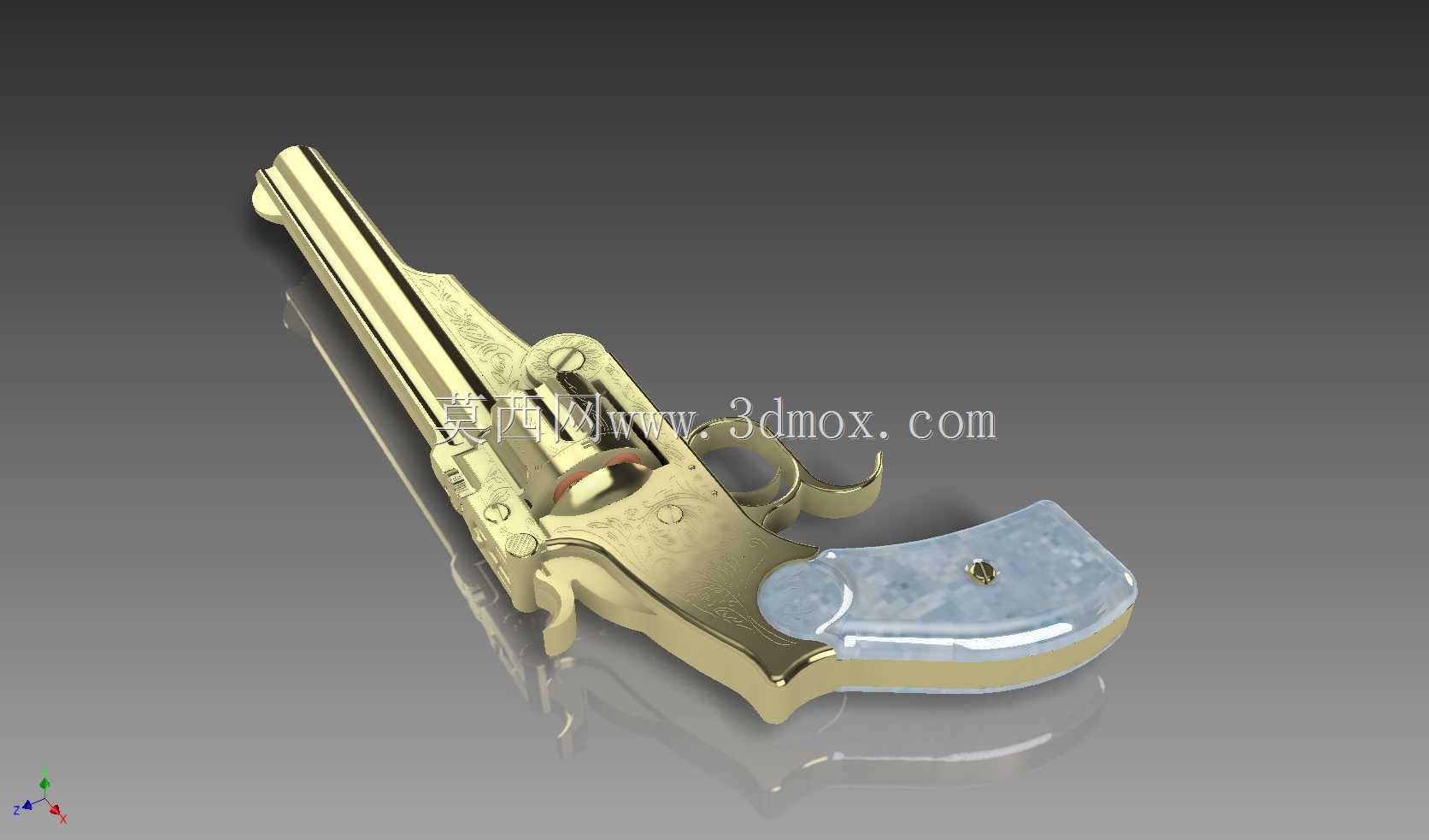

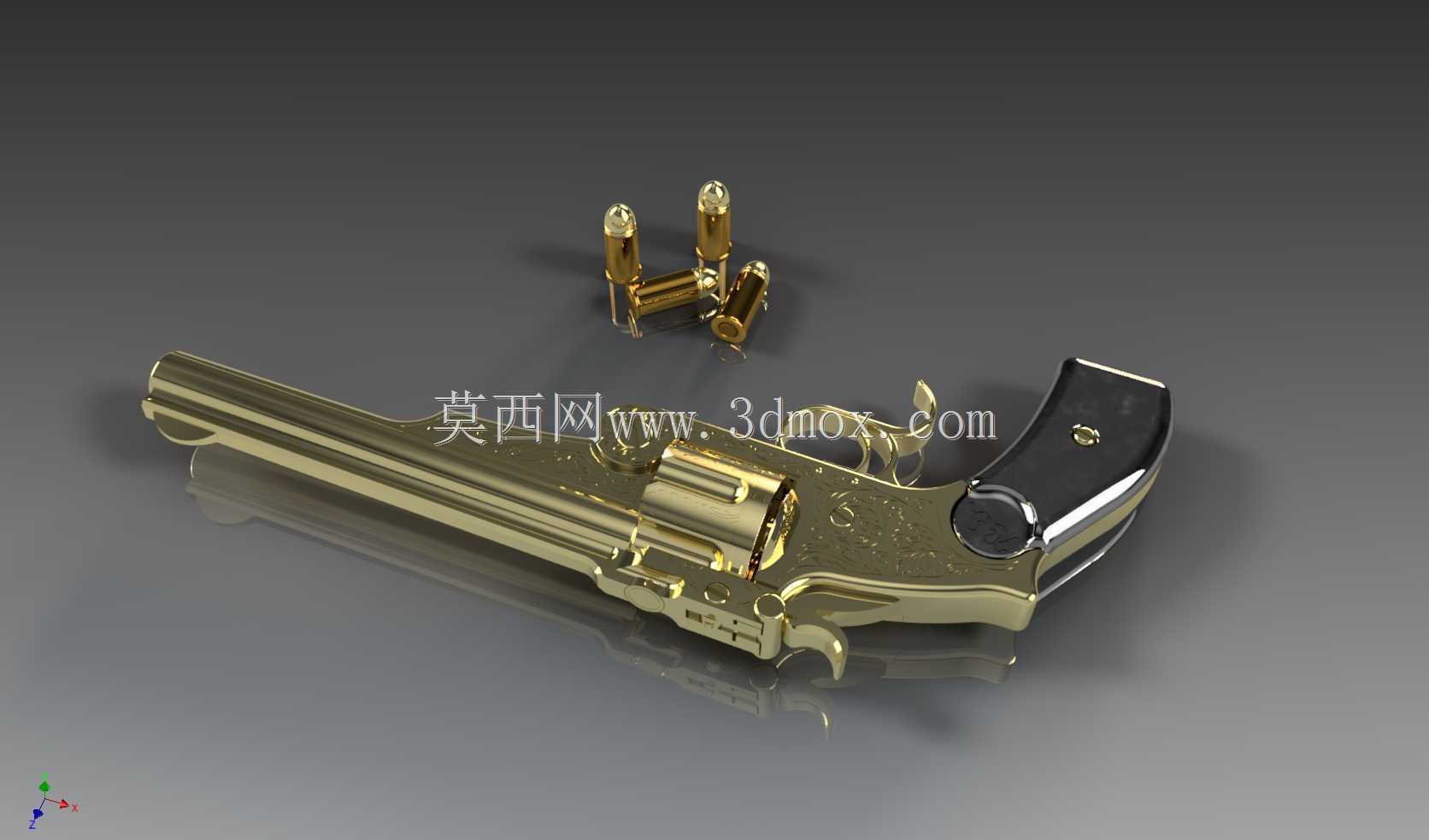

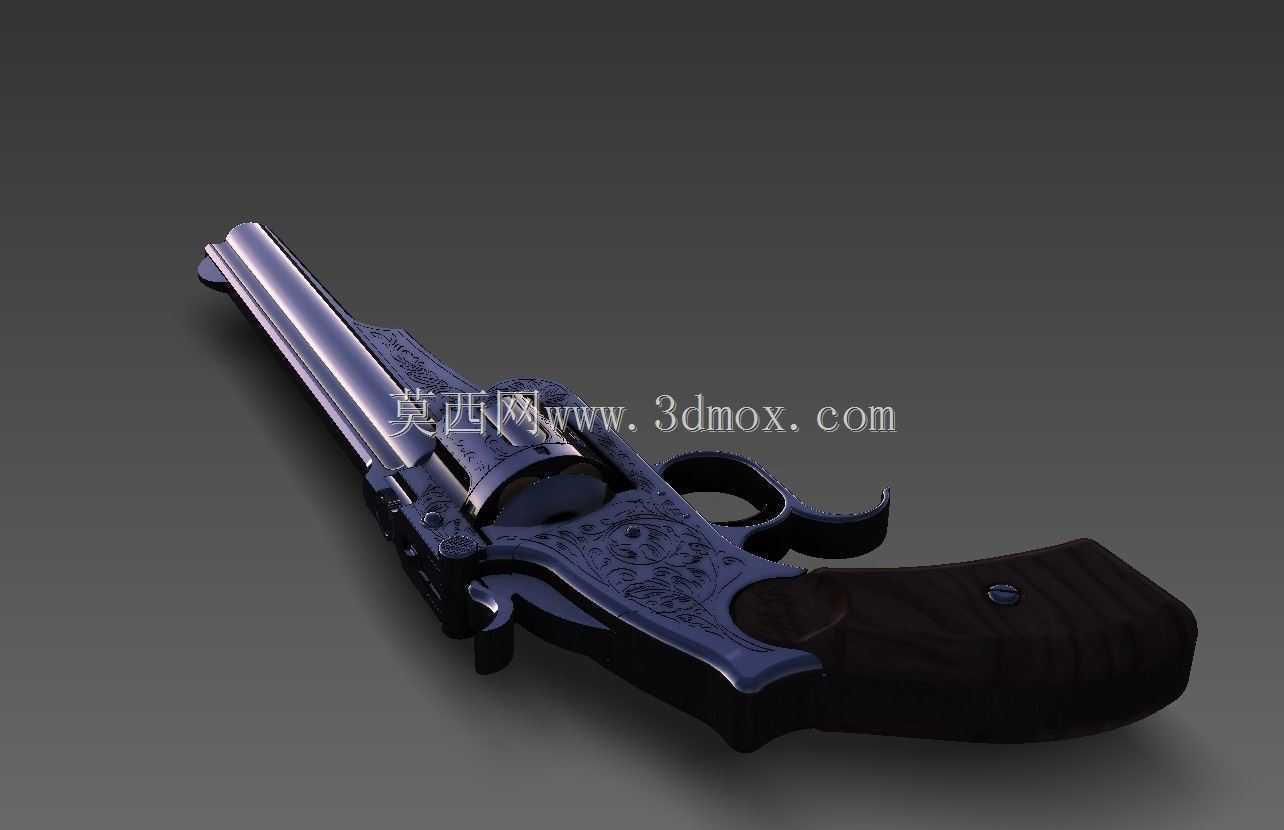

　　又不会因突出量过大击穿底火造成燃气泄漏。握把部分采用分体式结构，左右两片握把片通过两颗M3的沉头螺丝固定在握把框架上，握把框架采用锌合金压铸成型后做抛光处理，握把片可根据需求更换为木质、象牙、工程塑料等不同材质，本次设计方案中搭配的是带金属包边的白色握把片，与金属部分的雕花工艺形成视觉对比。外观处理上，金属部件整体采用黄铜色镀金工艺，枪身侧面、扳机护圈、击锤表面都做了卷草纹雕花处理，雕花深度控制在0.1mm-0.15mm，既保证花纹的立体感，又不会过深破坏零件的结构强度，雕花后表面做封釉处理，避免长期放置出现氧化变色。从安装边界来看，整枪全长242mm，枪管长度127mm，转轮直径38mm，握把宽度32mm，

　　整体尺寸适配成年男性单手握持，握把的握持角度设计为110度，符合人体工程学握持姿态，连续射击时可有效降低手腕的受力负荷。零件加工方面，枪管采用铬钼钢冷锻成型，内膛做6条右旋膛线，缠距305mm，适配常见的手枪弹弹道特性；转轮弹巢采用不锈钢棒料整体铣削成型，每个膛室都做铰孔抛光处理，表面粗糙度控制在Ra0.8以下，减少抽壳、装弹时的摩擦阻力；扳机、击锤等受力零件采用合金钢热处理，硬度控制在HRC42-46，兼顾表面耐磨性与内部韧性，避免长期使用后出现零件断裂、磨损过量的问题。在实际应用场景中，这类工艺级左轮手枪除了作为射击运动器材使用外，更多用于枪械收藏、影视道具制作、工艺展品展示，其雕花外观设计可根据定制需求调整花纹样式，比如添加家族纹章、纪念文字等元素，满足不同收藏者的个性化需求。设计过程中对所有活动零件的配合间隙都做了明确公差要求，比如扳机与扳机轴的配合间隙控制在0.01mm-0.02mm，转轮与转轮轴的配合间隙控制在0.015mm-0.03mm，保证所有动作顺畅无卡滞，同时不会因间隙过大出现零件晃动影响精度。退壳机构的设计是折开式左轮的核心难点，退壳挺的顶杆与弹巢内的每个膛室对正，顶杆行程控制在18mm，保证折开枪管时顶杆能将空弹壳完全顶出弹巢，不会出现卡壳问题，退壳挺的复位弹簧采用0.4mm线径的弹簧钢制作，复位力控制在8N左右，保证闭合枪管时退壳挺能自动回位，不会干涉转轮的正常转动。
