M12规格T型手柄式夹紧臂结构设计

　　在工装夹具、小型设备调试工位、检具定位结构以及非标自动化设备的快速锁紧环节，这类T型手柄夹紧臂是一线装配与调试场景里出镜率极高的手动操作零件，不需要额外辅助工具，操作人员徒手就能完成锁紧与松开动作，相比需要扳手操作的标准螺栓，在需要频繁拆装、快速调整工位的场景下，能大幅降低操作耗时，减少工具遗漏、掉落的现场管理问题。

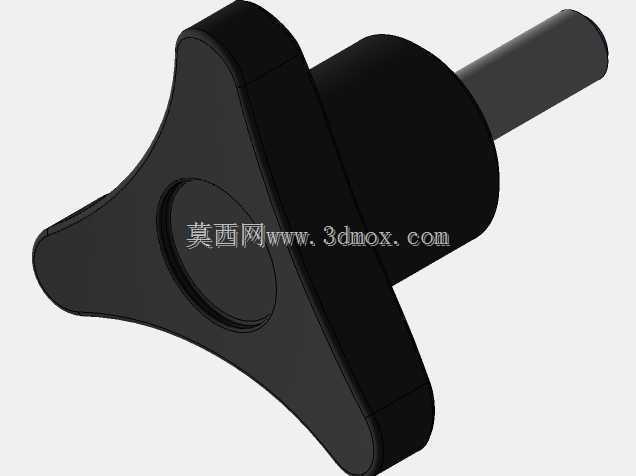

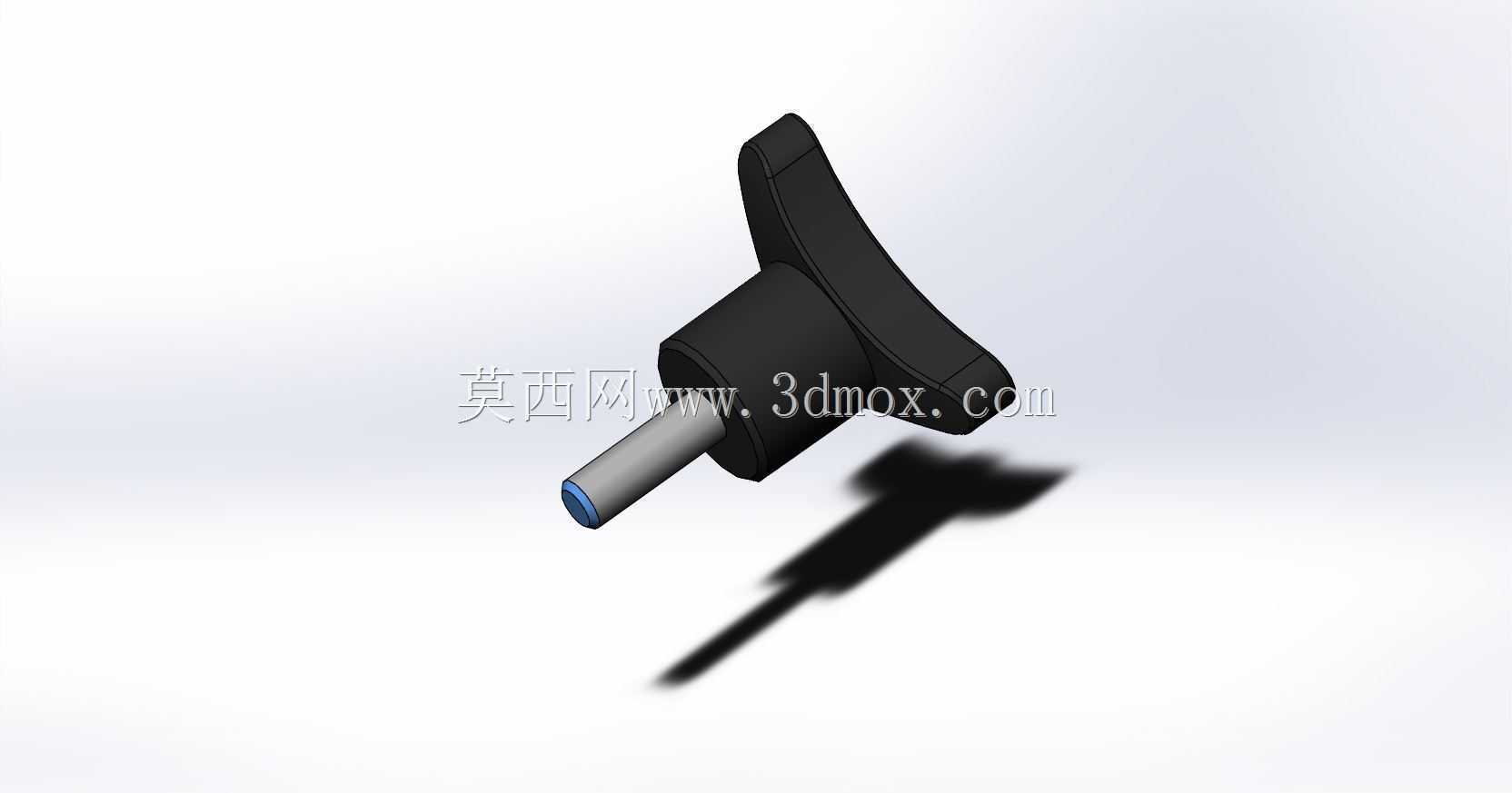

　　从结构设计逻辑来看，这款夹紧臂采用了T型蝶形的手柄布局，手柄两翼做了贴合手掌施力方向的圆弧过渡，没有尖锐棱角，操作人员在施加拧紧力矩的时候，手掌接触面的压强分布更均匀，即使长时间反复操作，也不容易出现硌手、打滑的问题。手柄主体与下方的螺杆部分采用嵌装式的连接结构，金属螺杆嵌入手柄内部的安装孔内，结合周向的防转结构，避免施力过程中手柄与螺杆出现相对转动，保证拧紧力矩能有效传递到螺纹副上，不会出现空转的情况。螺杆端部做了小尺寸的倒角处理，既方便拧入对应的内螺纹孔，也能避免端部毛刺刮伤安装面的工件表面。

　　实际选型使用的时候，首先要明确安装边界：这款夹紧臂匹配M12规格的螺纹副，安装时需要预留足够的手柄转动空间，T型手柄的两翼展开宽度要纳入工位的空间校核范围，避免手柄转动过程中与周边的设备结构、工件轮廓发生干涉。螺杆的有效旋合长度需要根据实际夹紧的工件厚度做匹配，要保证螺纹旋合圈数满足锁紧力的要求，通常钢质螺纹副的旋合长度不小于螺纹公称直径，也就是不小于12mm，避免螺纹受力过大出现滑牙、变形的问题。

　　从功能特性上看，这类手动夹紧臂的核心作用是提供稳定的轴向压紧力，适用于不需要大吨位夹紧力、但需要频繁快速拆装的场景，比如工装板上的工件快速定位、小型设备的盖板快拆、检具上的辅助压紧、生产线旁的工位器具快速锁紧等。相比快夹类的肘夹，这种螺纹式的夹紧臂锁紧行程更长，能适应不同厚度的工件夹紧需求，而且锁紧后的自锁性能更好，在设备运行产生小幅振动的工况下，也不容易出现松脱的情况，不需要额外增加防松垫片就能保持稳定的夹紧状态。

　　设计建模过程中，手柄部分的曲面过渡是重点，既要保证足够的结构强度，避免施力时手柄出现断裂，也要兼顾握持的手感，两翼的厚度从根部到端部做渐变处理，根部厚度更大，能承受更大的弯曲力矩，端部适当收窄，方便手指捏持调整角度。金属螺杆与塑料（或胶木）手柄的结合面需要做滚花或者卡位结构，保证两者连接的可靠性，建模时要注意嵌装深度的合理性，嵌装过浅会导致手柄受力时从根部断裂，嵌装过深则会增加不必要的材料成本，同时让手柄整体重量偏大，影响操作手感。

　　在实际设备装配应用中，这类夹紧臂的安装端通常会配套对应的内螺纹孔或者焊接螺母，部分场景下也会配合压板使用，通过旋转手柄带动螺杆轴向进给，将压板压在工件表面实现定位。需要注意的是，这类手动夹紧臂的拧紧力矩依靠操作人员徒手施加，不适合用工具加力拧动，否则会超过手柄的承受载荷，导致手柄开裂或者螺杆变形。日常维护中，只需要定期在螺纹副上涂抹少量润滑脂，避免螺纹生锈卡滞，就能保证长期顺畅使用，不需要复杂的保养流程。

　　从安装空间的校核维度看，除了手柄转动的平面空间，还要预留手指操作的空间，手柄周边至少要留出20mm以上的手指操作间隙，避免操作时手指被周边结构挤伤。螺杆的伸出长度要根据夹紧行程做计算，松开状态下螺杆端部要能完全脱离工件的装卸路径，保证工件能顺利取放，锁紧状态下要保留2-3牙的螺纹余量，避免螺杆拧到底出现硬顶，损伤螺纹或者工件表面。
