百公斤级绞绳油漆处理锅炉结构设计

　　在金属制品表面处理、绳缆加工配套的热处理工序中，这类百公斤处理量的炉体设备，主要承担绞绳类工件表面油漆涂层的固化、烘干以及旧漆层热解清理的作业任务，适配中小型绳缆加工、五金件表面处理车间的批量处理需求，单批次可承载100公斤的绞绳类工件完成热加工处理，相比大型连续式热处理炉，更适配多品种小批量的柔性生产场景，无需复杂的流水线配套即可独立完成作业。从结构设计逻辑来看，炉体采用分层式堆叠框架结构，外层框架选用304不锈钢作为主体材质，这种材质选型首先考虑到油漆烘干、热解过程中会产生挥发性腐蚀介质，304钢的耐锈蚀、抗弱酸弱碱腐蚀特性能够适配车间内长期高湿、带挥发性有机物的作业环境，

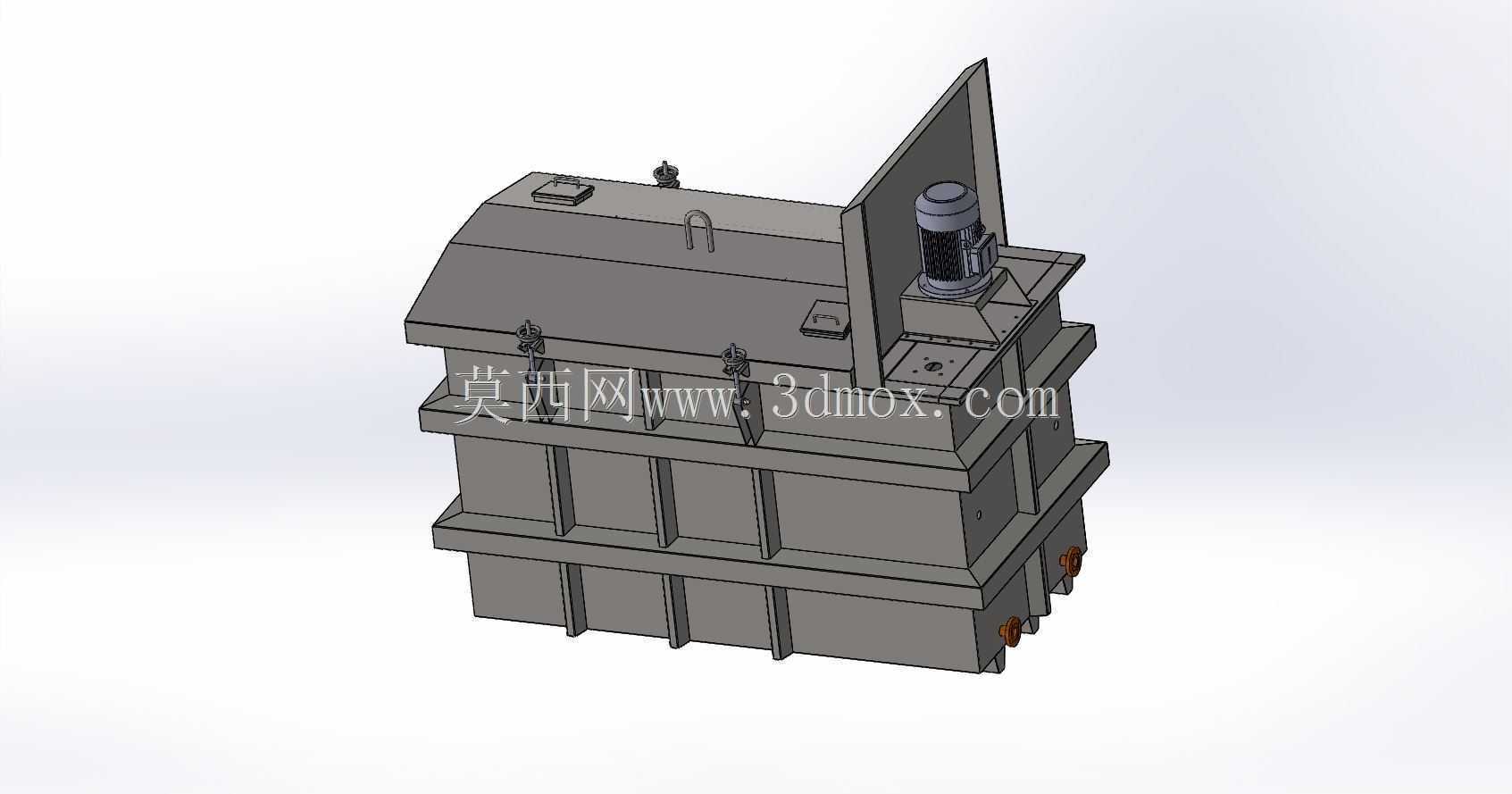

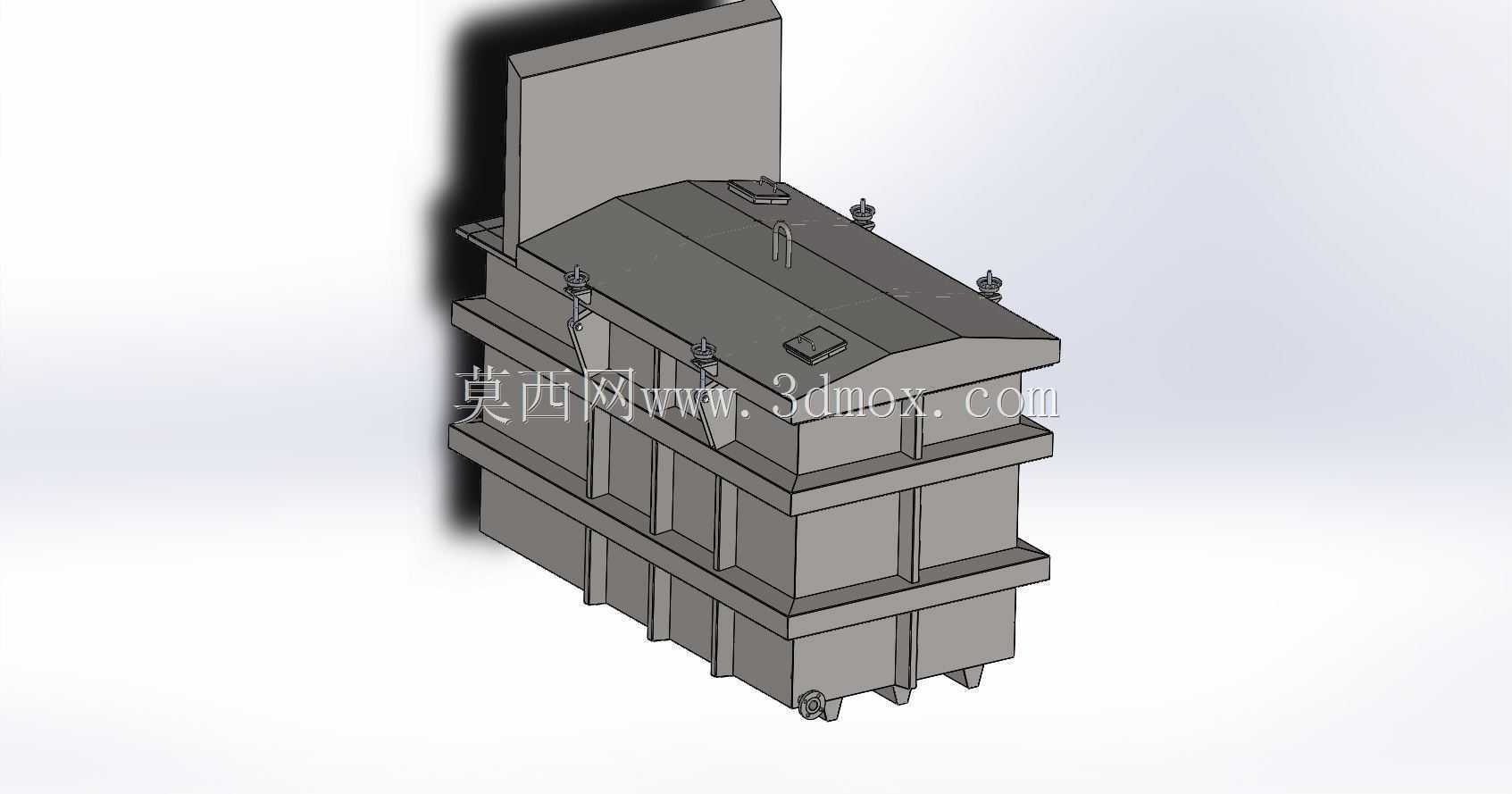

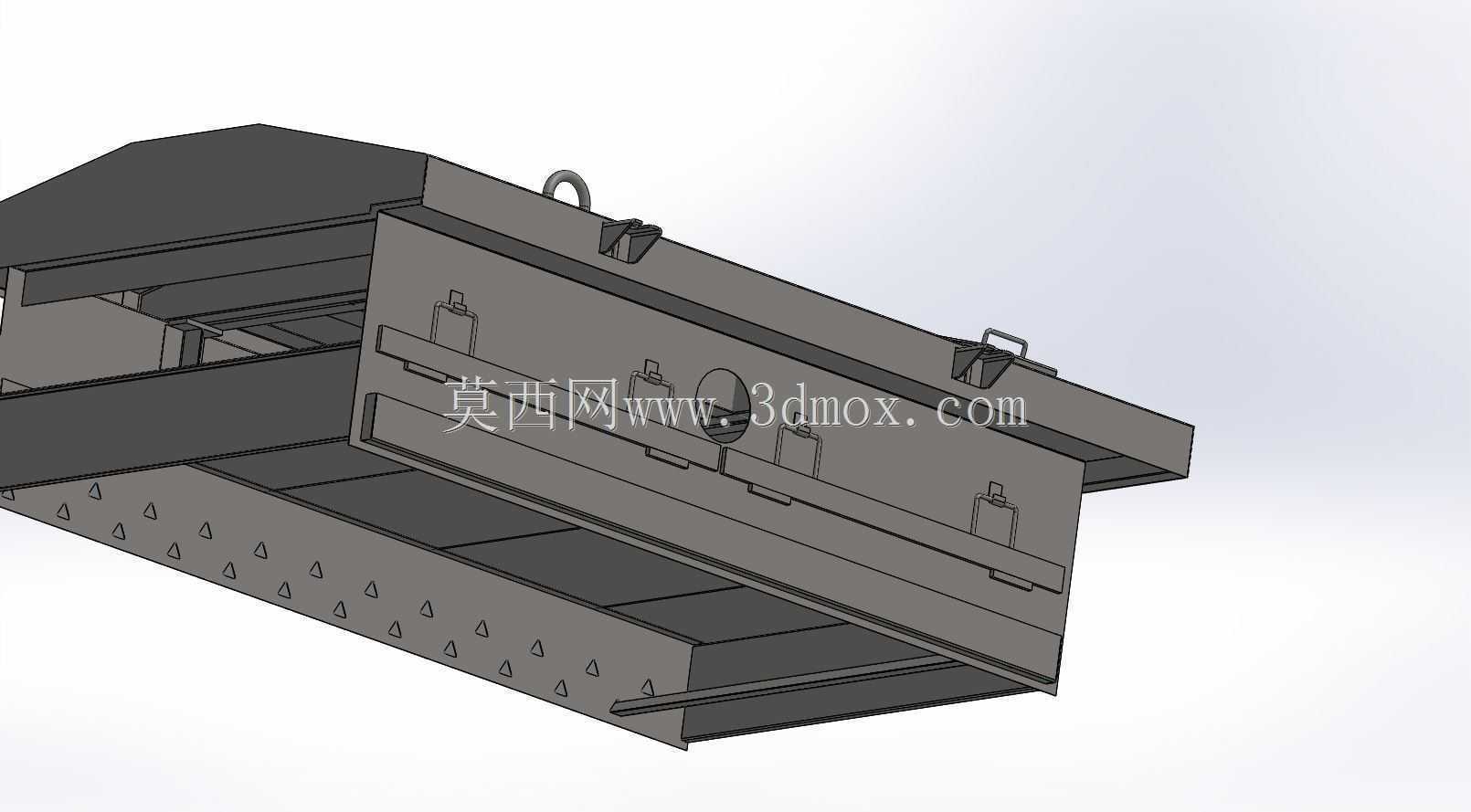

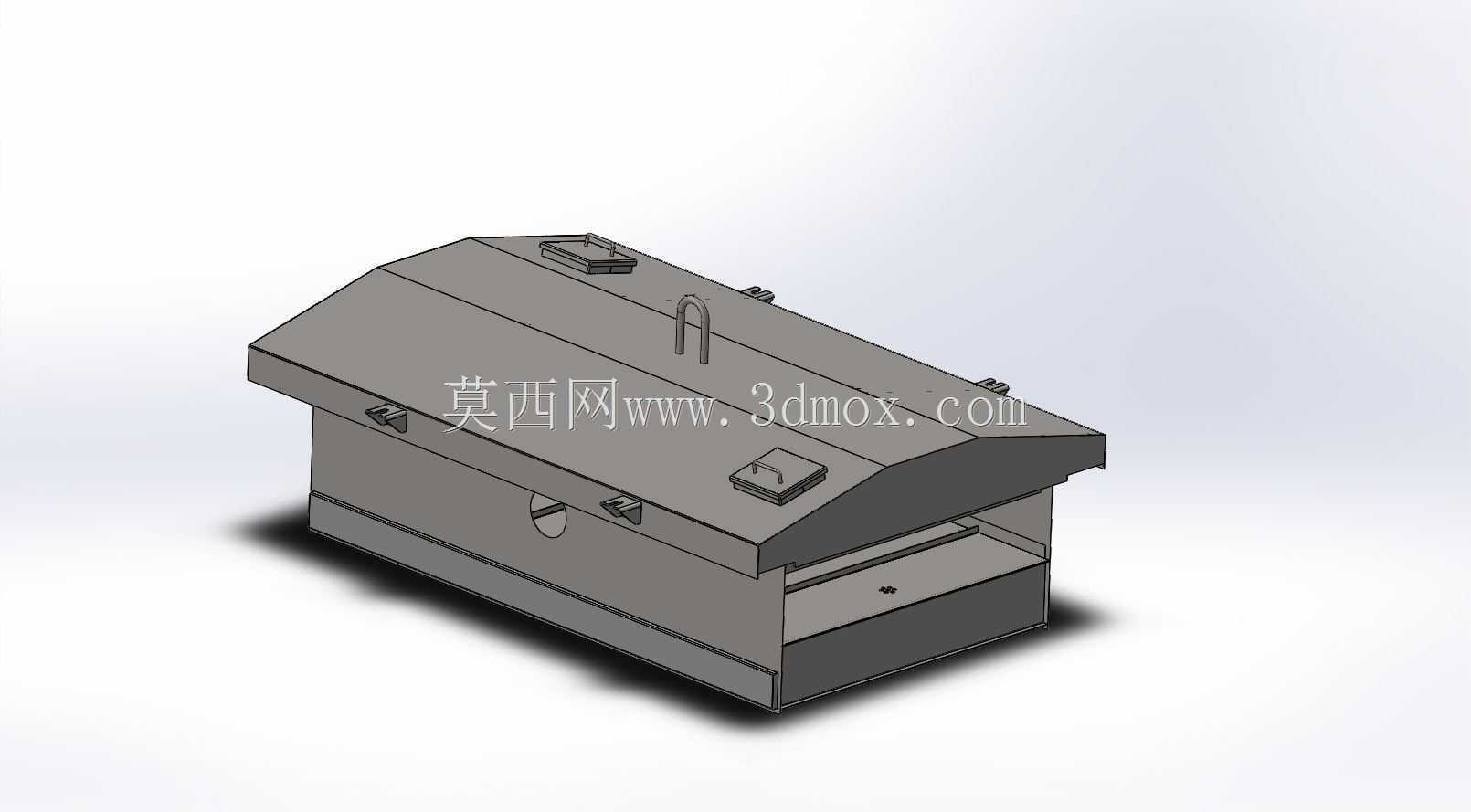

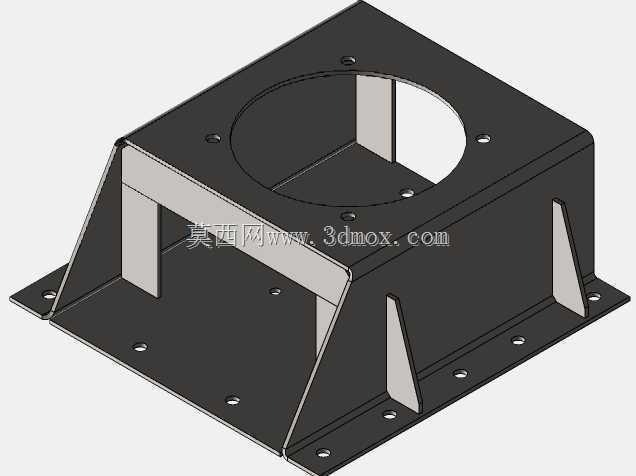

　　同时不锈钢材质的热变形量在持续200摄氏度以内的作业温度下能够保持稳定，避免长期热循环导致的框架焊缝开裂、结构变形问题。炉体顶部设置有可开合的密封盖板，盖板边缘布置有压紧锁扣结构，作业时盖板闭合后能够形成相对密闭的炉腔空间，减少热量外泄提升热效率，同时盖板上预留的排气接口可对接车间废气收集管路，将油漆热挥发产生的废气统一输送至废气处理装置，避免无组织排放影响车间作业环境。炉体侧面布置有多层加强筋结构，沿炉体高度方向等距分布的横向加强筋与竖向支撑肋配合，能够抵消炉腔内部加热过程中产生的热应力，同时承载多层料架的重量，料架采用抽拉式分层设计，每层可独立放置待处理的绞绳工件，避免工件堆叠导致的加热不均、油漆固化不一致问题，

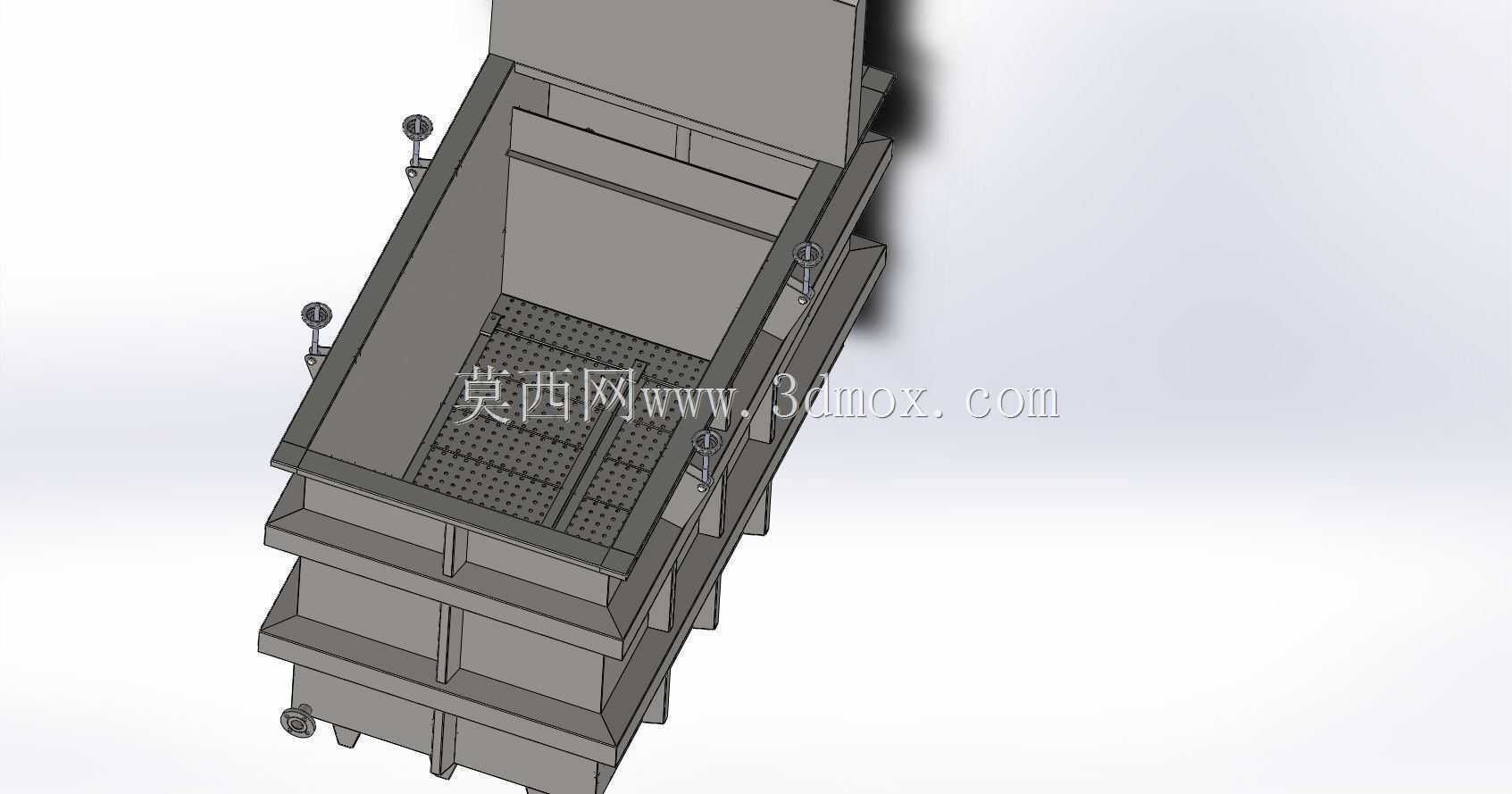

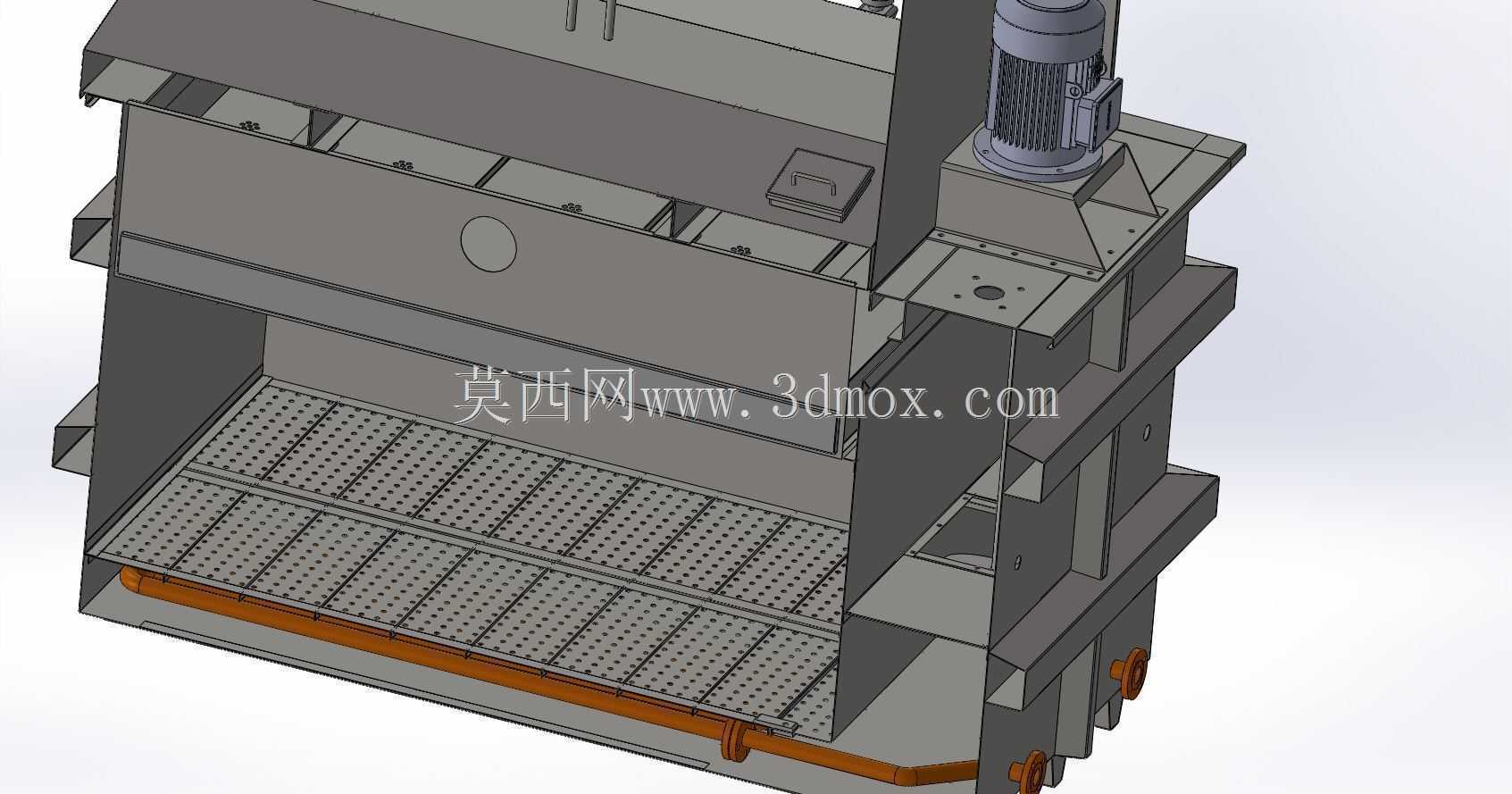

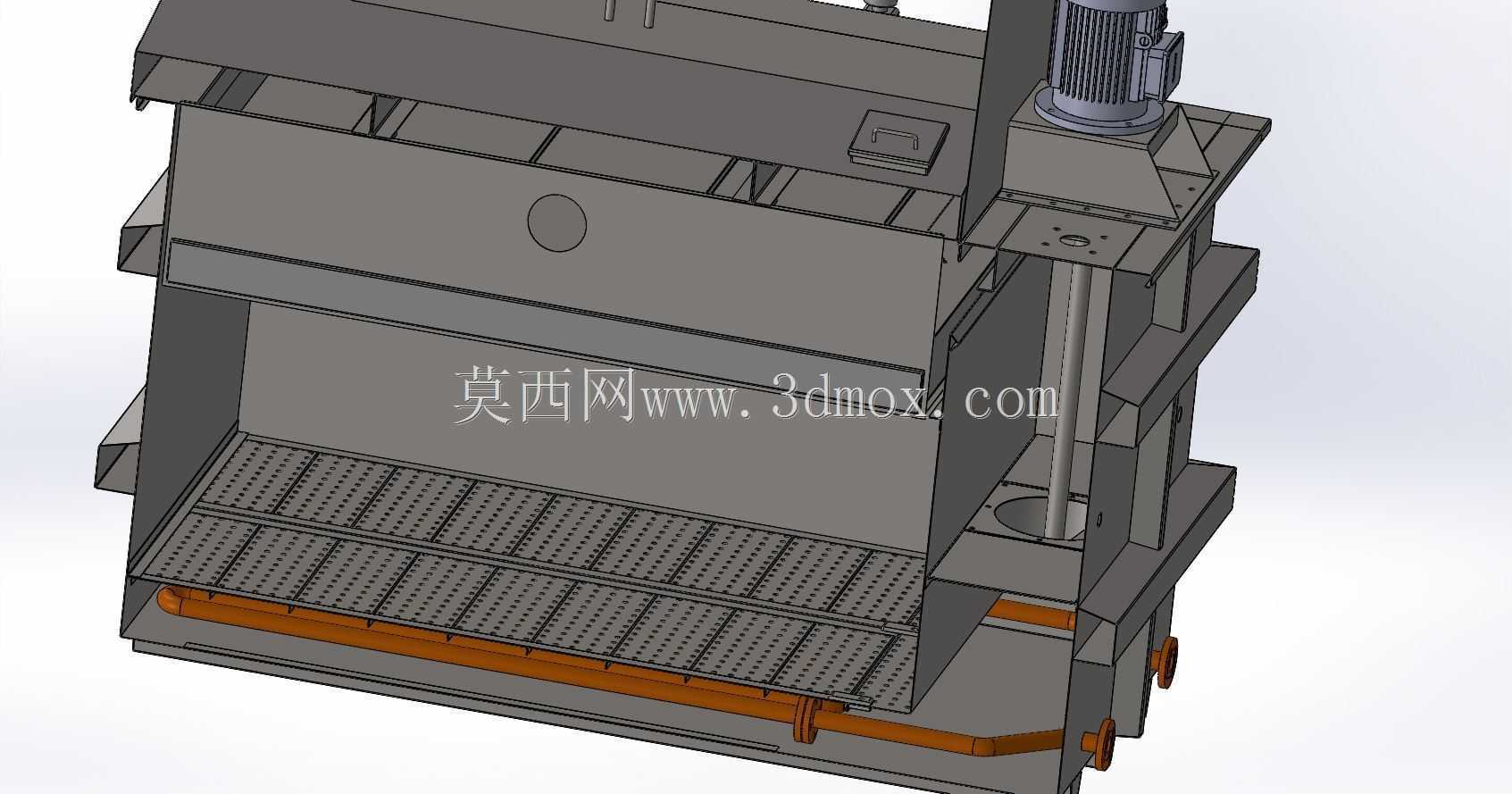

　　层间预留的通风间隙能够保障热空气在炉腔内循环流动，让每个位置的工件都能达到均匀的温度场。从安装边界来看，该炉体整体为立式矩形结构，底部设置有四个支撑脚，安装时需要在车间地面预留对应尺寸的平整安装位，支撑脚下方可加装减震垫减少热胀冷缩产生的应力传递，炉体侧面需要预留至少600mm的操作空间，用于开合侧部检修门、抽拉料架完成上下料作业，顶部需要预留排气管道的安装空间，避开车间内的行车行走路径、管线桥架等障碍物。设备的热循环系统采用底部进风、顶部回风的循环路径，加热元件布置在炉体下部的风道内，热空气经过导流板均匀送入各层料架区域，避免局部温度过高导致油漆过烤脆化，或者温度不足导致油漆固化不完全的问题。炉体的边角位置全部采用圆弧过渡设计，

　　一方面减少应力集中点，提升炉体结构的抗疲劳性能，另一方面也避免直角位置积留油漆残渣、灰尘，方便日常设备清洁维护。在实际生产场景中，这类设备常配套在绞绳浸漆生产线的后端，工件完成浸漆、沥漆工序后，通过人工或者辅助吊具将料架送入炉腔，闭合盖板后设定对应油漆固化所需的温度与保温时长，即可完成批量工件的油漆烘干作业，相比开放式的烘干房，这种密闭式炉体的热利用率能够提升40%以上，同时温度控制精度更高，能够保障同批次工件的表面处理质量一致性。设计过程中针对绞绳类工件的悬挂、放置需求，料架上设置有可调节的挂杆位置，能够适配不同直径、不同长度的绞绳工件悬挂放置，避免工件相互接触导致的漆面粘连问题，炉门的密封结构采用耐高温硅橡胶密封条，能够在长期高温作业下保持密封性能，减少热量损耗的同时避免废气从门缝泄漏。
