3T卧式双轴桨叶混合设备结构设计

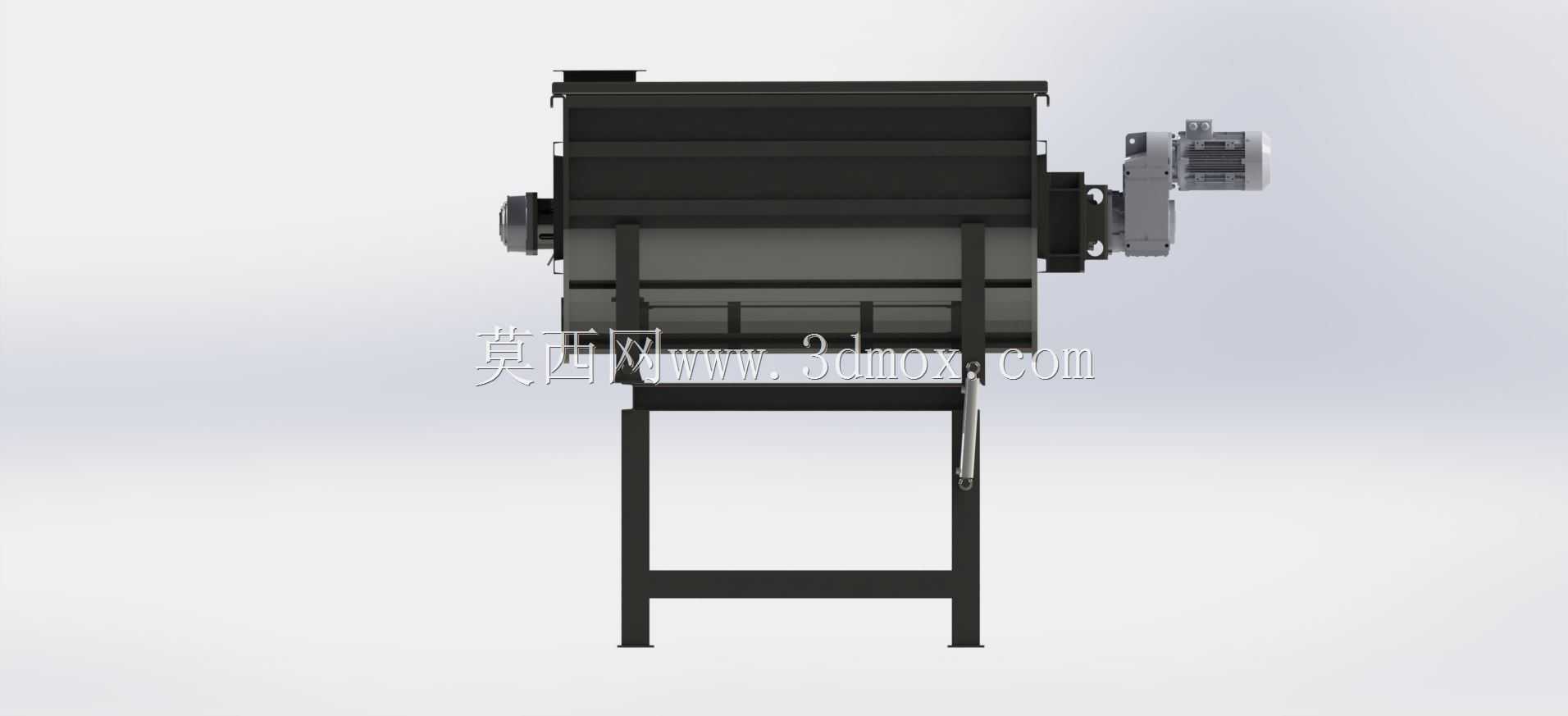

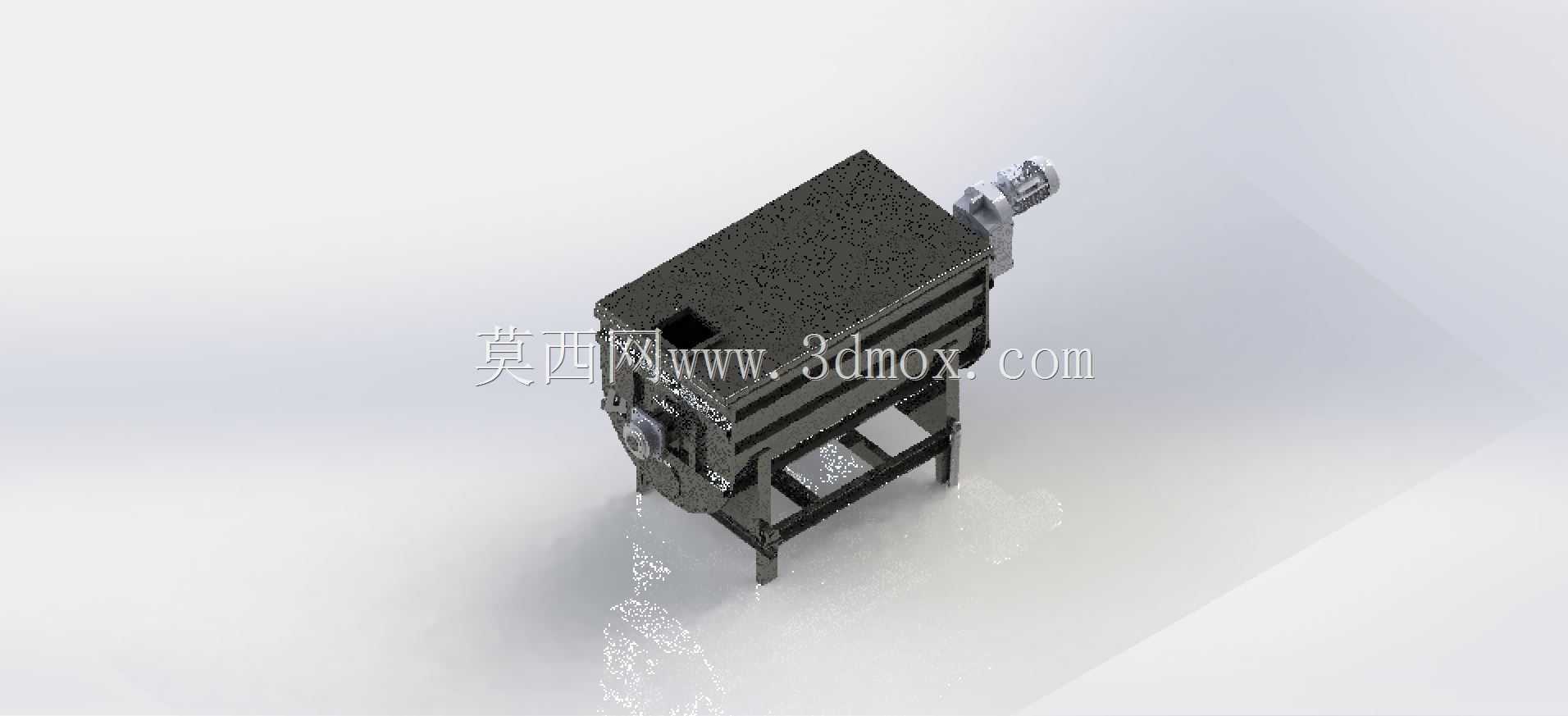

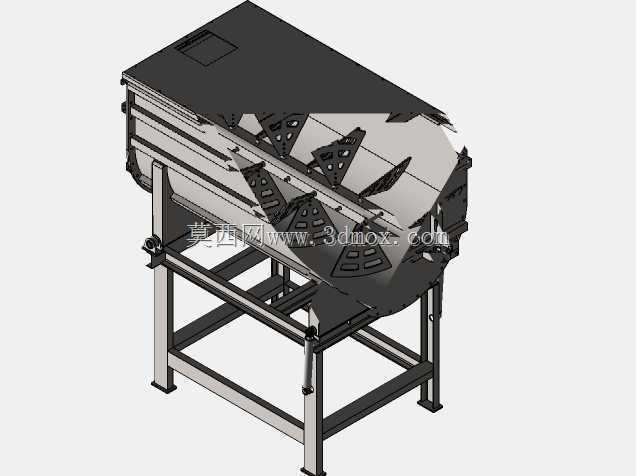

　　该混合设备主要面向粉体、颗粒状物料的均质混合作业场景，常见于建材、化工、饲料加工等行业的原料预处理工序，可实现不同比重、不同粒径物料的均匀分散混合，避免物料分层、团聚等常见混合缺陷。从结构布局来看，设备采用卧式槽型料仓主体，仓体内部设置两组平行排布的搅拌轴，轴上安装镂空式三角形桨叶组件，桨叶采用镂空减重设计，既降低了搅拌轴运转时的负载扭矩，也能在搅拌过程中让物料从镂空区域穿过，减少物料对桨叶的正面冲击，同时带动物料在仓内形成多方向的对流运动，相比实心桨叶结构，混合效率可提升两成以上，且不易出现物料粘黏桨叶的问题。仓体侧壁采用加强筋结构设计，沿仓体长度方向布置多道纵向加强筋，同时在仓体转角位置做圆弧过渡处理，

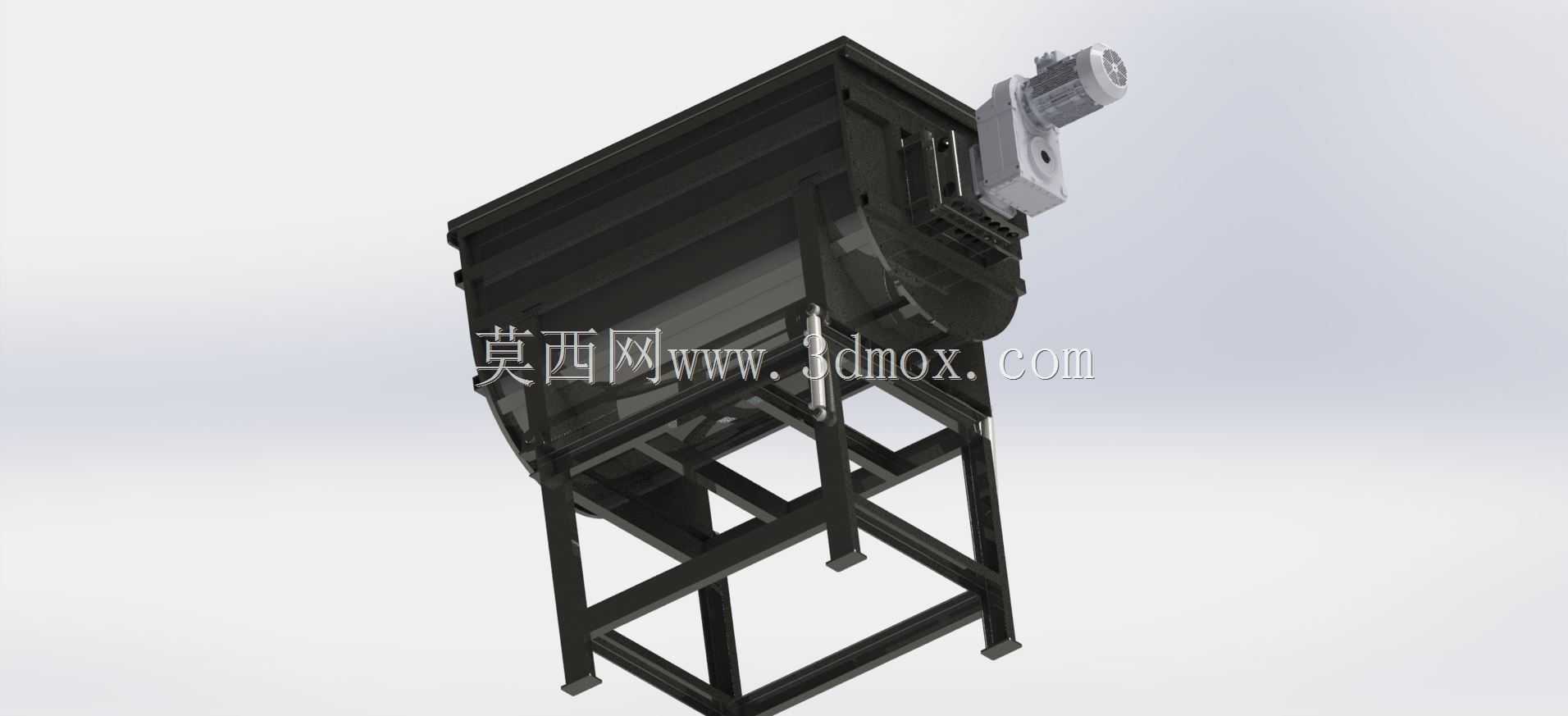

　　既避免了物料在仓内死角堆积，也提升了仓体整体的结构刚度，在满载3吨物料的工况下，仓壁变形量可控制在允许范围内，不会出现焊缝开裂、仓体鼓胀等问题。传动端采用直连式减速电机安装结构，减速电机通过法兰直接固定在仓体端部的安装座上，输出轴与搅拌轴采用刚性联轴器连接，省去了链传动、带传动的中间传动环节，既减少了传动损耗，也降低了后期维护的工作量，安装时只需保证电机输出轴与搅拌轴的同轴度误差在0.1mm以内，即可保证设备长期平稳运转，不会出现异常振动、轴承过热等问题。设备的安装边界需要结合现场工况预留足够空间，仓体底部设置有标准化的安装底座，底座上预留地脚螺栓孔，安装时需保证底座平面度误差不超过1mm/m，避免设备运转时因基础不平产生附加应力。

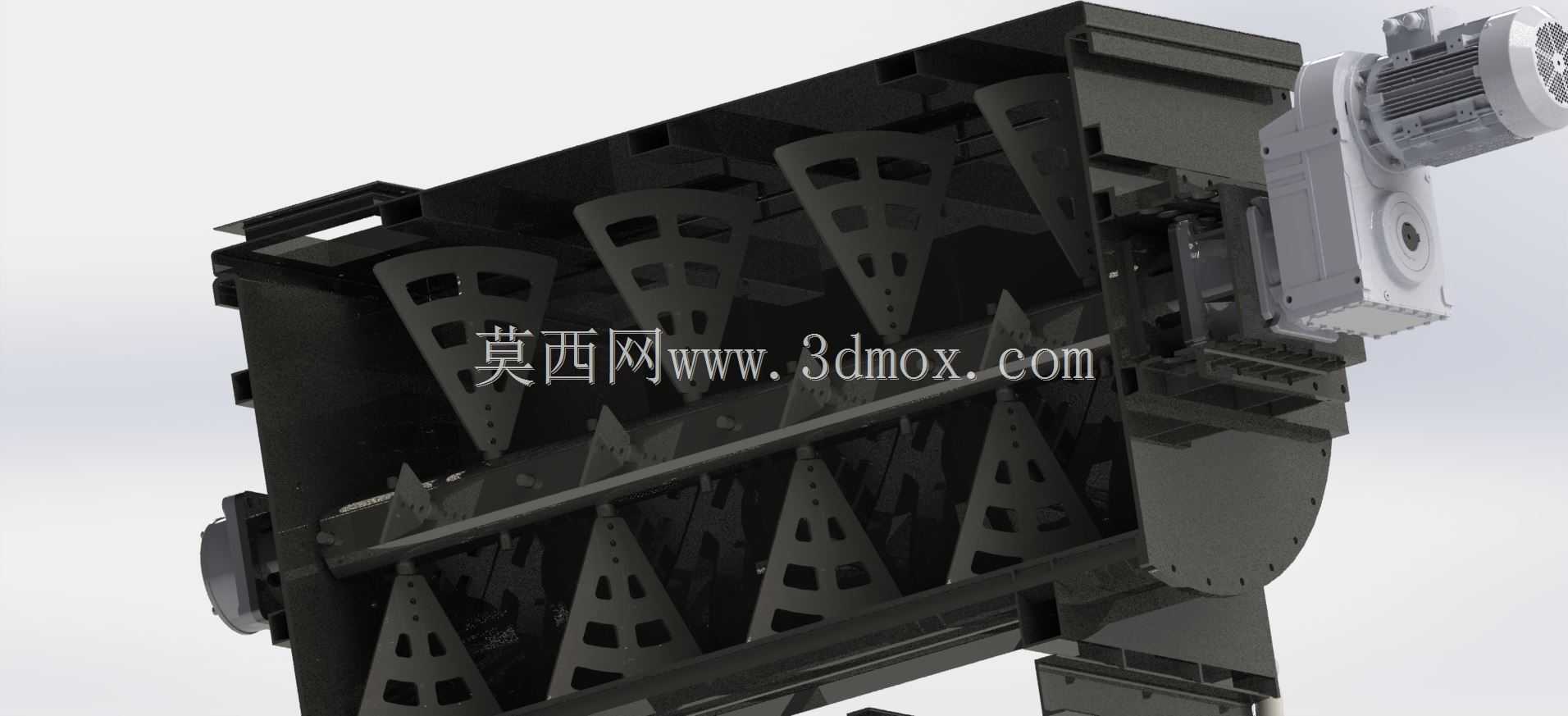

　　端部的密封结构采用组合式密封设计，在搅拌轴穿出仓体的位置设置填料密封与骨架油封组合的密封结构，可有效防止细粉状物料从轴端泄漏，同时阻挡外部粉尘进入轴承座内部，延长轴承的使用寿命。桨叶在轴上的排布采用螺旋错位布置方式，相邻桨叶之间错开一定角度，运转时可带动物料沿轴向与径向同时运动，让仓内不同位置的物料都能参与到混合循环中，混合均匀度变异系数可控制在5%以内，满足多数工业生产的混合精度要求。仓体顶部设置有进料口安装法兰，可根据现场需求对接不同的进料装置，底部设置有大尺寸卸料门，卸料门采用气动或电动驱动方式，混合完成后可快速开启卸料，减少残留物料。在设计过程中，针对满载工况下的轴系挠度做了专门校核，搅拌轴采用厚壁无缝钢管加工制作，

　　在保证刚度的前提下尽可能降低轴的自重，两支撑轴承座的间距经过优化，避免轴运转时出现挠度过大导致的桨叶碰擦仓壁问题。设备外部的结构件均采用模块化设计，仓体、轴系、传动组件、密封组件都可单独拆分，方便后期检修更换易损件，不需要整体吊装拆卸设备，降低了现场维护的难度。针对不同物料的特性，桨叶与物料接触的表面可做耐磨处理，提升设备在处理磨琢性较强物料时的使用寿命，减少桨叶磨损带来的混合效率下降问题。
