四槽锥套式SPC型窄V带轮结构

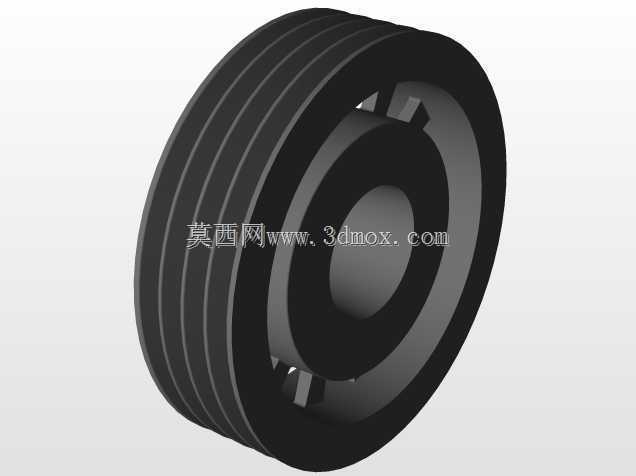

　　在工业传动系统的布局设计中，带传动凭借缓冲吸振、过载打滑保护动力端的特性，在风机、水泵、压缩机、输送设备等中高速传动场景中应用占比极高，而SPC型窄V带轮作为窄V带传动的核心配套部件，相比普通V带轮具备传动功率密度高、占用安装空间小、传动比稳定的优势，适配大功率、长中心距的传动工况。本次呈现的四槽SPC带轮采用锥套锁紧式安装结构，区别于传统直孔键连接的带轮，这种结构无需在轴上加工高精度的键槽配合面，安装时仅需将对应孔径的锥套嵌入带轮内孔，通过锁紧螺栓拉动锥套沿轴向楔紧，即可实现带轮与传动轴的无间隙配合，大幅降低现场安装的对中难度，同时在后期维护更换时，无需撬动带轮破坏轴面配合，仅需松开锁紧螺栓即可完成拆卸，适配多规格轴径的安装需求，减少备件储备的品类压力。

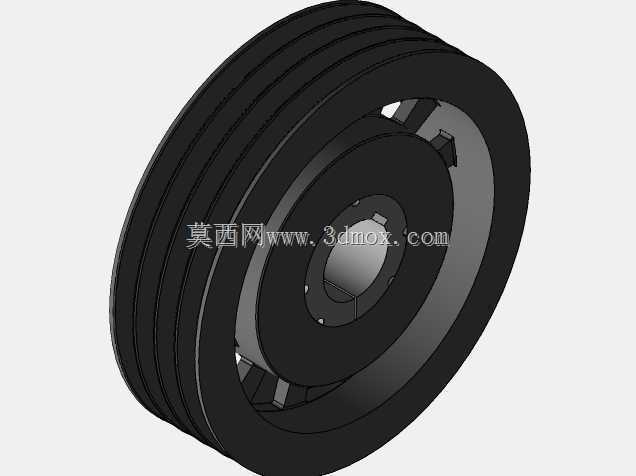

　　从结构设计逻辑来看，该带轮的轮槽部分严格遵循窄V带的截面轮廓参数，槽角、槽深、槽间距均匹配SPC型窄V带的楔合角度，确保带体嵌入轮槽后侧面与轮槽工作面完全贴合，避免因槽型偏差导致的带体早期磨损、传动打滑丢转问题。轮体采用辐板式结构而非实心轮辐，在保证轮体整体刚性的前提下，有效降低了带轮自身的转动惯量，减少设备启动阶段的惯性冲击，同时辐板上均匀开设的减重孔，既可以进一步降低轮体重量，也能在带轮高速旋转时形成一定的气流，带走带体与轮槽摩擦产生的热量，延缓橡胶带体的热老化速度。轮缘外侧的多道环形凸筋，是为了增强轮缘部分的结构强度，避免带轮在长期张紧力作用下出现轮缘外张变形，保证多根V带的张紧度一致，防止单根带受力过载出现早期断裂。

　　在安装边界与尺寸适配层面，该带轮的基准直径适配400mm规格的SPC带轮传动参数，四槽设计可同时配套四根SPC型窄V带，单根带的额定传动功率可覆盖常规工业传动的大功率传输需求，安装时需保证带轮的端面跳动量控制在允许公差范围内，锥套的锁紧螺栓需按照对角顺序分次拧紧，避免锥套偏斜导致带轮安装不同心，运行过程中出现异常振动。带轮的轴向定位依靠锥套与轴的楔紧摩擦力实现，无需额外加装轴向定位挡圈，适配的轴径范围可通过更换不同内孔规格的锥套灵活调整，覆盖常规工业电机、减速机输出轴的常用轴径区间。在实际工况应用中，这类带轮常被用于矿山输送设备的主传动端、工业离心风机的动力传输、大型空压机的电机与主机连接部位，这类场景普遍存在传动功率大、连续运行时间长、维护窗口短的特点，锥套式带轮的快装快拆特性恰好匹配这类场景的维护需求，同时辐板式结构的动平衡性能更优，在高速运转时的振动量更小，可有效延长配套轴承的使用寿命。

　　设计过程中需要重点关注轮槽的加工精度，尤其是槽面的粗糙度参数，粗糙度过高会加速带体侧面的磨损，粗糙度过低则会降低带与轮槽的摩擦系数，容易出现打滑问题；同时轮体的静平衡、动平衡校正必不可少，尤其是用于高转速工况的带轮，不平衡量超标会导致设备运行时产生周期性振动，不仅会产生噪音，还会对动力端的轴承、密封件造成额外的交变载荷，缩短整机的无故障运行时间。另外，带轮的材料选用需适配工况环境，常规工况下采用灰铸铁材料即可满足强度与耐磨性要求，在有腐蚀、高湿度的特殊工况下，也可更换为铸钢或者工程塑料材质，但需要重新校核轮体的强度参数，避免高速旋转时出现轮体碎裂的安全隐患。
