镂空立式金属公共收纳垃圾箱结构设计

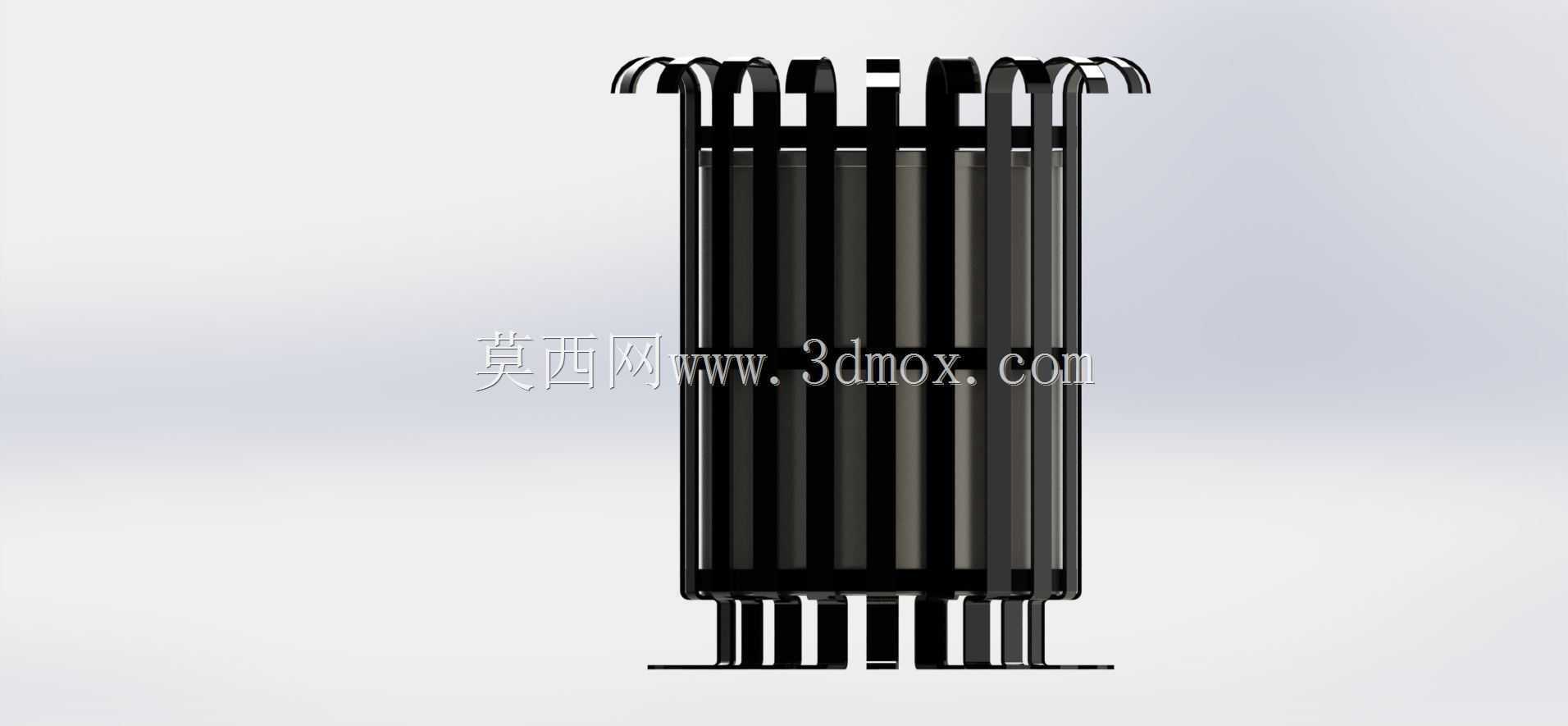

　　这款立式镂空金属垃圾箱，主要面向公共区域的固体废弃物收纳场景设计，常见于商圈步行道、写字楼大堂、产业园区公共通道、市政休闲广场这类人员流动密集的开放空间，区别于家用密闭式垃圾桶，它的结构设计完全围绕公共场景的高频使用、易维护、通风防臭需求展开。从实际使用逻辑来看，公共区域丢弃的废弃物多为干燥的纸质包装、饮料空瓶、一次性餐余干垃圾，若采用全密闭筒体，夏季高温时段内部极易积聚异味，同时残留的液体也会在筒底淤积滋生细菌，因此这款产品采用了竖向条栅加顶部卷边爪式结构的镂空设计，条栅之间预留均匀间隙，既可以保证筒内外空气流通，避免异味闷存，也能让保洁人员在外部就直观观察到内部垃圾的装载量，不用频繁开盖检查，大幅降低日常巡检的工作量。

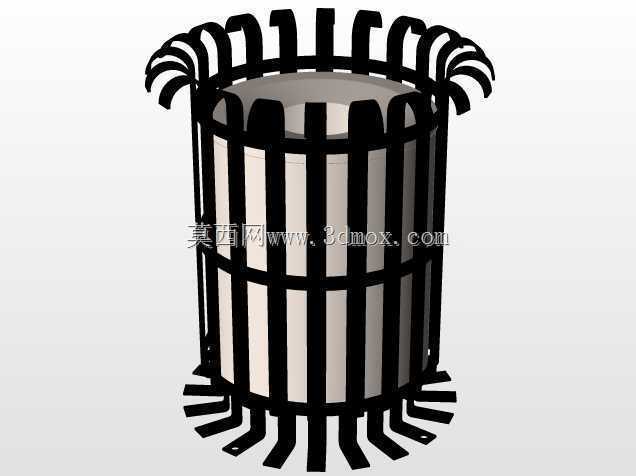

　　设计过程中首先考虑的是结构抗形变能力，公共区域的设施难免会受到行人磕碰、保洁清运时的拖拽外力，因此整体采用直筒立式承载结构，底部设置多组向外延伸的支撑脚，支撑脚末端做了折弯贴地处理，增大与地面的接触面积，避免筒体被碰撞后出现侧翻，同时支撑脚的高度预留了15mm左右的离地间隙，既可以避免地面积水直接浸泡筒体底部金属构件造成锈蚀，也能让冲洗地面的污水从底部间隙流过，不会在筒底淤积污渍。筒体的竖向条栅采用等间距排布，单根条栅的宽度经过受力校核，既不会因为条栅过窄导致整体结构刚度不足，受到侧向撞击后出现弯折变形，也不会因为条栅过宽导致通风间隙不足，失去镂空设计的意义；条栅之间通过上下两道环形箍圈做刚性连接，环形箍圈与每根竖向条栅采用满焊固定，形成整体笼式承载框架，这种框架结构的抗侧向冲击能力远高于同壁厚的全密闭筒体，耗材用量反而更低，能有效控制生产制造成本。

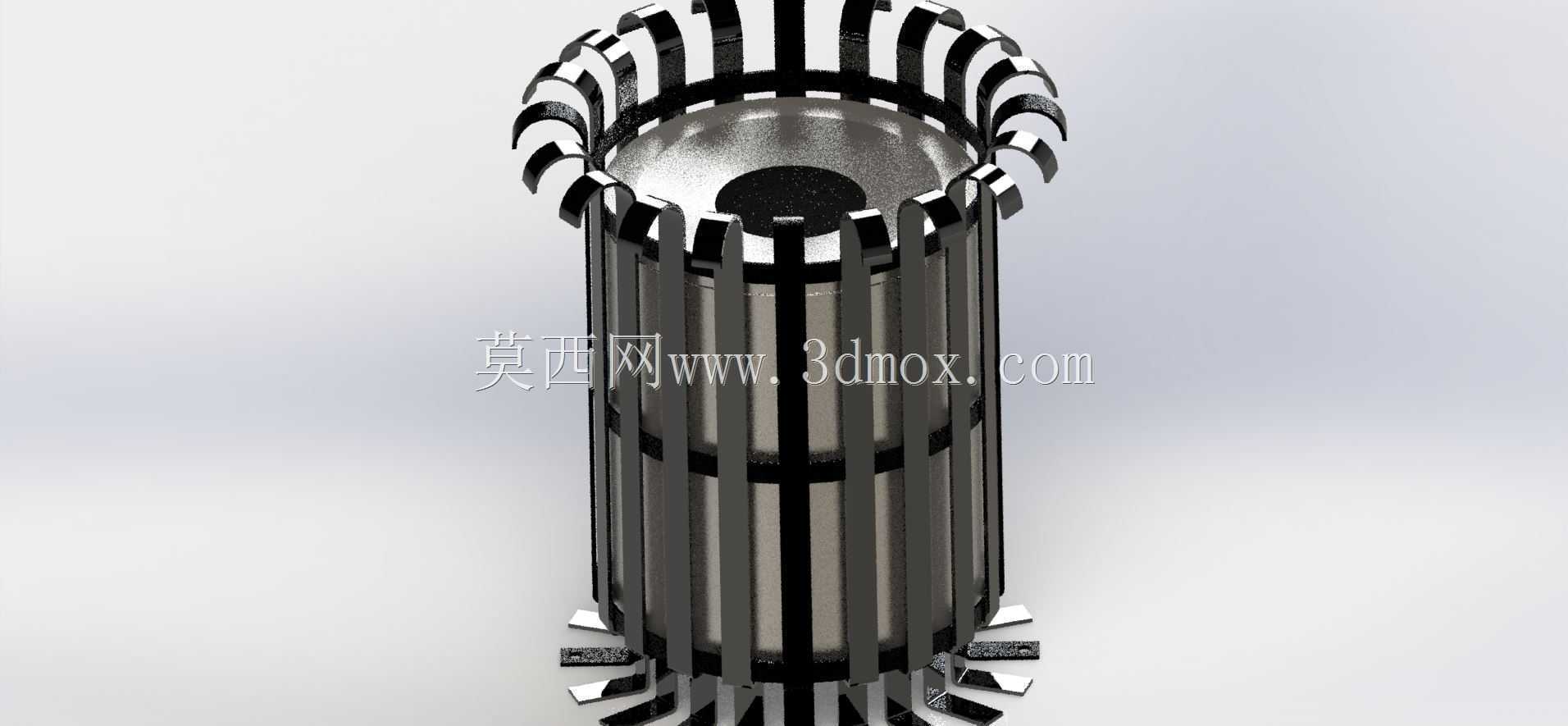

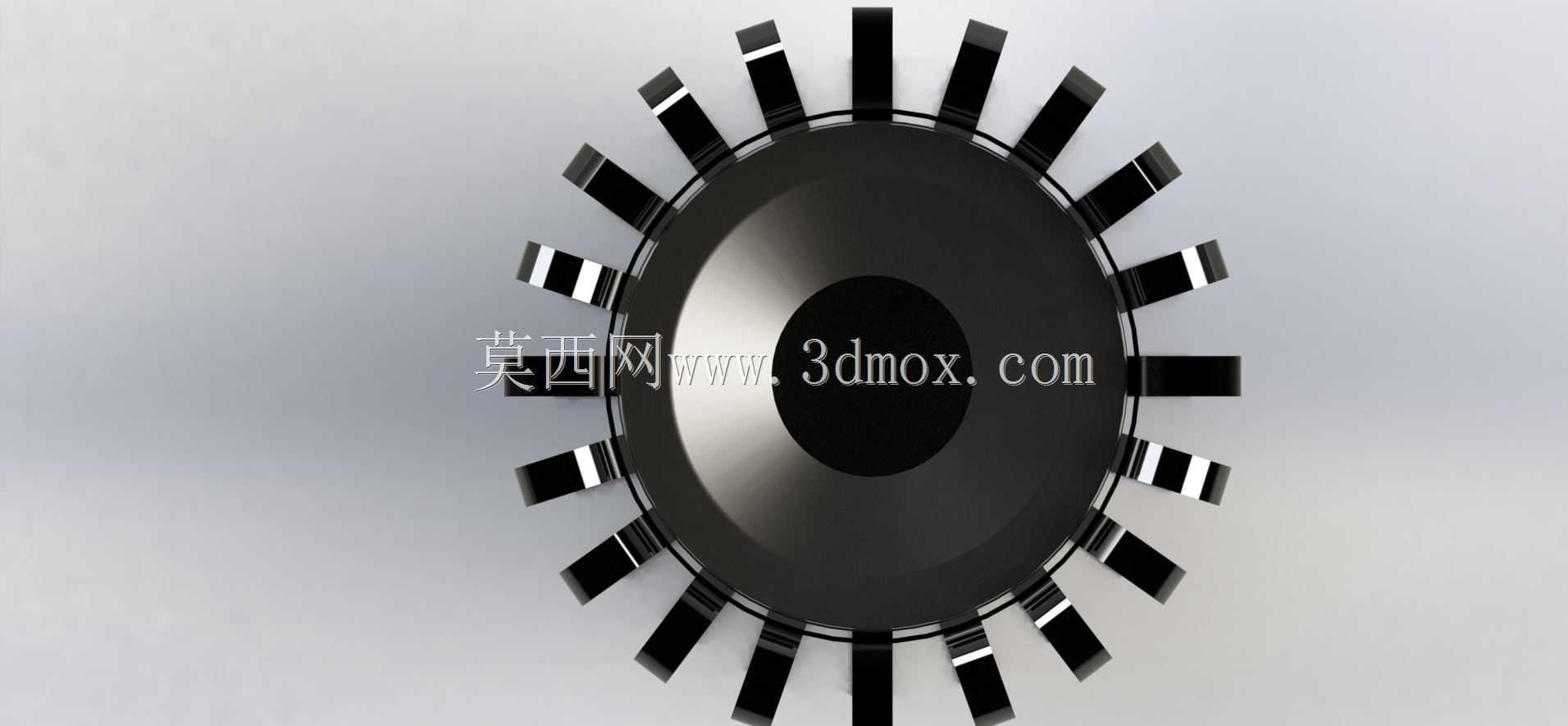

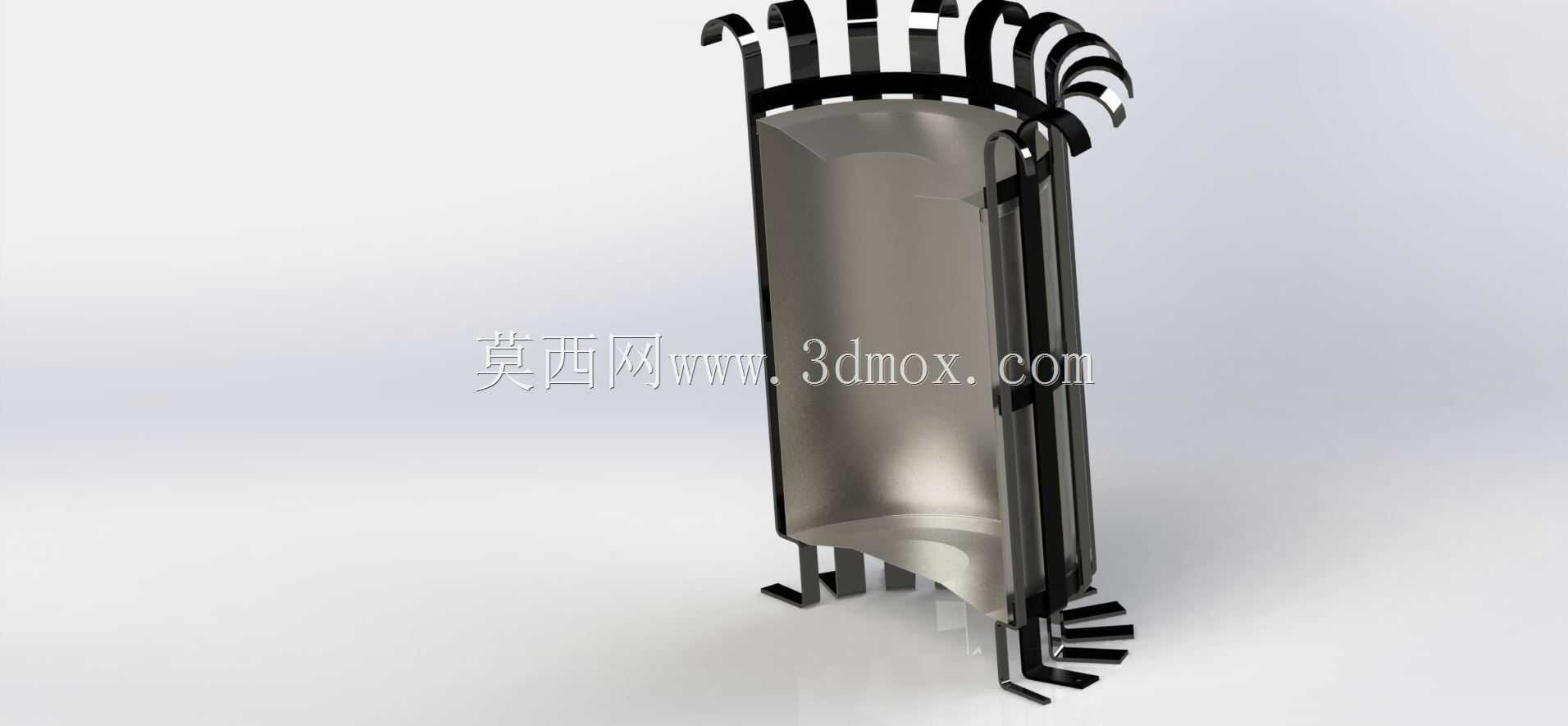

　　顶部的卷边爪式结构是这款产品的设计亮点，区别于普通敞口垃圾箱的平切边缘，顶部每根竖向条栅的末端都做了向外卷曲的圆弧处理，形成类似爪形的外翻边，一方面可以在套入垃圾袋时，将垃圾袋边缘外翻挂在这些卷曲爪结构上，不需要额外设置压圈就能固定垃圾袋，避免垃圾投入时垃圾袋滑落进筒内；另一方面外翻的圆弧卷边完全消除了金属切口的锐边，不会划伤投放垃圾的行人或者更换垃圾袋的保洁人员，同时卷曲结构本身也提升了筒体顶部的结构强度，避免顶部受到竖向压力后出现条栅外张变形。内部的承料内胆采用直筒薄壁结构，与外部镂空框架保留5mm左右的均匀间隙，内胆顶部设置一圈外翻边搭在外部框架的顶部箍圈上，不需要额外的固定件就能完成定位，清运时可以直接将内胆提出倾倒垃圾，操作十分便捷；内胆底部做了微坡设计，坡向中心的排污孔，日常清洁时冲洗内胆的污水可以从排污孔直接排出，不会在内胆底部残留积液。

　　从安装边界来看，这款垃圾箱的整体直径控制在350mm左右，整体高度为800mm，这个高度符合成年人站立时自然垂手投放垃圾的人体工程学要求，不需要过度弯腰或者抬臂，投放动作自然舒适；底部支撑脚的最大外接圆直径为380mm，安装时只需要保证地面平整度误差不超过5mm/m，不需要做额外的地脚固定，依靠自身重量就能保持稳定，若设置在风力较大的开阔区域，也可以通过支撑脚上预留的安装孔，用膨胀螺栓与地面做刚性固定，提升抗风能力。整体结构没有复杂的传动构件或者易损连接件，所有金属构件表面都做了防锈喷涂处理，能够适应户外日晒雨淋的使用环境，日常维护只需要定期擦拭表面污渍、检查焊接点是否出现脱焊即可，长期使用的维护成本极低。在细节处理上，所有金属构件的连接位置都做了圆弧过渡，没有突出的尖角或者毛刺，条栅的间隙控制在40mm以内，既不会因为间隙过大导致体积较小的垃圾从间隙掉出，也能避免儿童伸手进入筒内造成磕碰，完全符合公共设施的安全设计要求。
