双弯臂户外道路照明路灯柱结构设计

　　日常做市政道路配套设施建模时，这类双弯臂路灯柱是很常见的选型，首先要明确它的核心应用场景，多覆盖城市次干道、园区支路、住宅小区内部通行道路、滨水慢行步道这类需要兼顾照明覆盖范围与景观协调性的区域，和常规单臂路灯不同，双弯臂的结构可以在同一根立柱上实现两个不同方向的照明投射，既可以覆盖车行道的路面照明需求，也能兼顾人行道的慢行系统照明，不用在道路两侧重复立杆，能有效减少道路沿线的杆件数量，降低市政管线布设的复杂度，也能减少对人行空间的占用。

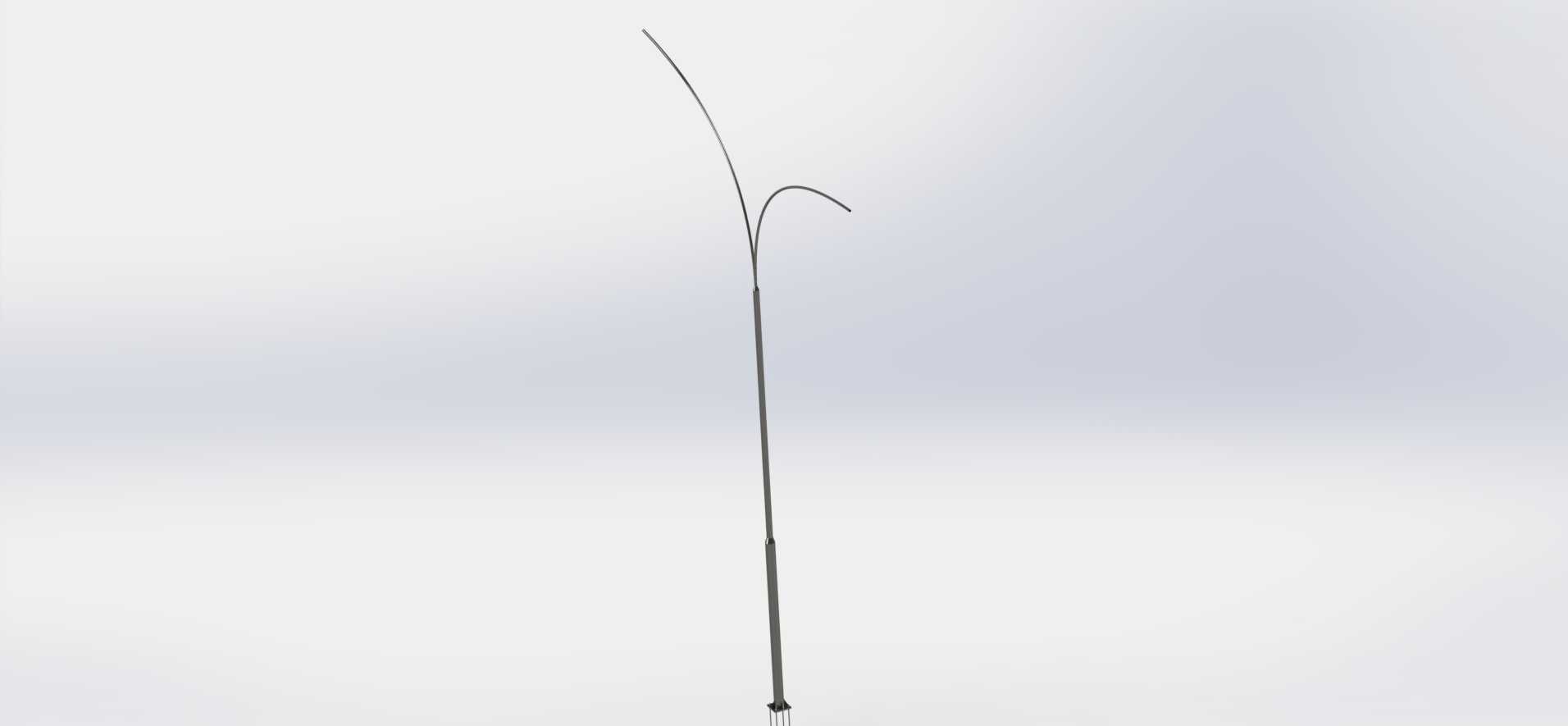

　　从实际功能特性来看，这款路灯柱的主杆采用分段变径的细长杆结构，底部直径更大，往上逐步收窄，这种设计一方面是匹配受力需求，底部作为固定端要承受整个灯杆的风载、灯臂及灯具的自重载荷，更大的截面尺寸能提升抗弯截面模量，降低根部的应力集中风险，另一方面变径结构也能减少上部结构的迎风面积，降低强风天气下的风阻系数，提升杆件的抗倾覆稳定性。上部的两个弯臂采用流畅的弧线造型，长弯臂向外延伸的长度更长，投射角度对应车行道区域，安装的灯具功率更高，配光曲线偏向路面均匀照度需求，短弯臂的延伸长度更短，投射角度对应人行道区域，灯具功率稍低，配光更侧重人行区域的舒适度，避免眩光对行人造成干扰。

　　设计思路上首先要锚定安装边界条件，常规这类路灯柱的安装基础是预先浇筑的混凝土基座，基座上预留地脚螺栓，灯杆底部的法兰盘和地脚螺栓匹配锁紧，所以建模时底部法兰的螺栓孔位间距、法兰厚度、根部加强筋的布置都要符合户外杆件的安装规范，不能出现孔位和通用基座不匹配的问题。灯杆整体的高度通常根据道路宽度匹配，次干道选用的8-10米杆高对应的弯臂悬挑长度要保证灯具的投射点落在路面有效宽度范围内，避免出现照明暗区。弯臂和主杆的连接部位要做圆滑过渡处理，一方面是减少应力集中，避免长期风振下连接部位出现疲劳裂纹，另一方面流畅的弧线造型也能和城市景观的协调性更好，不会像直角折臂那样显得生硬突兀。

　　从结构细节来看，主杆内部是中空结构，既可以减轻杆件自重，也能预留穿线空间，灯具的供电线缆从杆体内部穿行，避免线缆外露老化，提升户外使用的耐久性，杆体下部预留检修口，方便后期线路维护和灯具故障检修，检修口的位置通常距离地面0.5-0.8米，匹配日常维护的操作高度，同时检修口配有防水盖板，避免雨水灌入杆体内部造成线路短路。灯臂的内部同样是中空走线结构，线缆从主杆内部延伸到弯臂末端的灯具安装位，整个走线路径完全隐藏，外观上没有外露的管线，整体整洁度更好。

　　建模过程中要特别注意几个安装尺寸的边界，首先是底部法兰的尺寸，要和常用的混凝土基础匹配，法兰的厚度要满足锁紧时的刚度要求，不能在螺栓锁紧时出现法兰变形；其次是弯臂的悬挑角度，要保证灯具安装后投射角度符合道路照明的配光要求，角度过大容易把光线投射到道路外侧的绿化带造成光浪费，角度过小则会导致灯杆附近的路面照度过高，远处路面照度不足，出现照度不均匀的问题；还有杆体的壁厚选择，要根据整体高度和当地的基本风压值计算确定，沿海台风区域的壁厚要适当增加，提升抗风能力，内陆常规区域可以在满足强度要求的前提下适当优化壁厚，控制材料成本。

　　另外这类路灯柱的表面处理通常采用热镀锌后喷塑的工艺，建模时不需要体现涂层厚度，但结构设计上要预留表面处理的工艺余量，避免杆体拼接部位因为涂层厚度导致装配困难。弯臂和主杆的连接采用焊接连接，焊接部位要做打磨圆滑处理，避免焊疤外露影响外观质量，同时焊接部位要做加强处理，保证长期承受灯具自重和风载振动时不会出现焊缝开裂的问题。灯具安装位在弯臂末端，预留标准的灯具安装接口，匹配市面上主流的道路照明灯具安装尺寸，不用额外做转接件，提升现场安装的效率。

　　实际选型应用中，这种双弯臂结构相比两根独立的单臂路灯，能节省近一半的基础施工成本和杆件材料成本，同时减少道路上的障碍物，对于路幅宽度在12-16米的次干道来说，这种双侧布灯（单杆双挑臂）的方式能很好地满足路面平均照度、照度均匀度的规范要求，同时兼顾人行道的照明需求，是性价比很高的一种路灯结构形式。建模时还要考虑后期工程出图的需求，所有的分段尺寸、连接节点、安装孔位都要参数化可编辑，方便根据不同项目的道路宽度、风压条件快速调整杆高、臂长、壁厚等参数，不用重新从零开始建模，提升设计效率。
