农村粗滤处理移动水过滤拖车设计

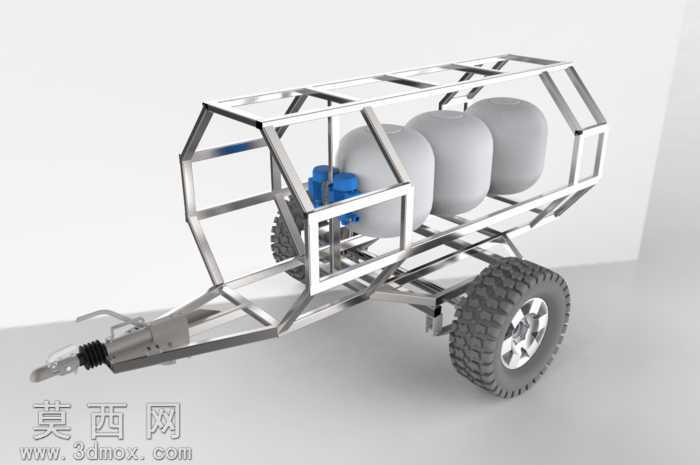

该作品为面向农村地区用水粗滤处理需求设计的移动拖挂式水过滤设备，整体采用三维参数化建模完成全结构搭建，建模过程中对各功能模块进行独立零件绘制后完成总装配校验，确保各部件间无干涉、装配逻辑符合实际生产加工要求。渲染阶段采用哑光金属材质模拟框架的铝合金型材质感，搭配橡胶纹理材质还原大尺寸越野轮胎的防滑胎面细节，过滤罐体采用半哑光浅灰色工程塑料材质呈现储水部件的厚重质感，牵引连接部位做金属镀锌质感处理，通过环境光遮蔽与全局光照渲染，清晰呈现框架的镂空结构与各部件的位置关系。整体结构采用笼式铝合金框架作为承载主体，框架通过矩形管材拼接为多面体笼状结构，既为内部过滤罐体提供防护，也降低整体设备自重；框架前部集成标准拖挂牵引机构，配备缓冲连接结构与牵引锁止装置，可适配农用车辆、小型拖拉机的拖挂接口；下部行走机构采用单轴双轮布局，配备大花纹深齿越野轮胎与钢制轮毂，适配农村非铺装路面的通行需求，悬架结构做简化处理兼顾通过性与结构可靠性。框架内部沿轴向排布三个卧式过滤罐体，罐体前端配套蓝色泵体组件作为输水动力单元，管路沿框架内侧排布预留接口位置，整体设计思路围绕农村地区分散式用水的粗滤处理需求，将过滤、输水功能集成于拖挂平台上，无需固定安装场地，可通过拖挂转移至不同取水点完成粗滤作业，框架的开放式结构既便于后期对罐体、泵体进行维护更换，也能在运输过程中为内部部件提供防碰撞防护，牵引部位的长度与角度经过参数化调整，确保拖挂转向时不会与牵引车辆发生干涉，轮胎的安装位置经过重心配平计算，确保设备停放与拖行过程中保持稳定，不会出现前倾或侧翻风险。
