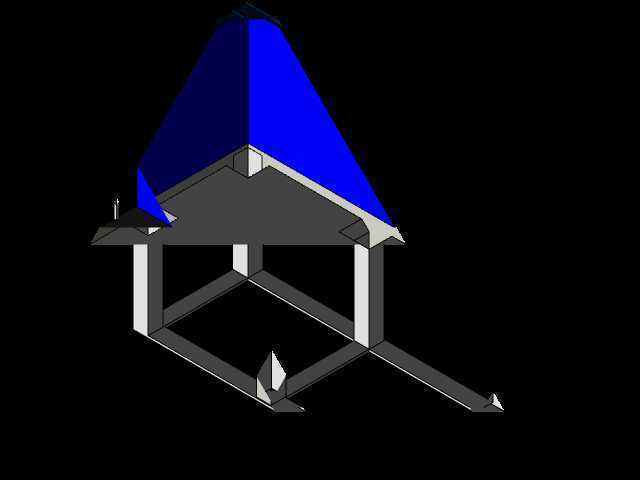

带锥形顶盖方型立柱支撑储料容器结构

　　该容器结构主要面向散状固态物料的中转暂存场景，常见于小型加工生产线的工序间物料衔接环节，可承接上游设备输出的颗粒、小块状加工原料或半成品，依靠自身结构实现物料的暂存与定向导料，避免物料散落造成的场地污染与原料损耗。整体采用方型仓体作为主体储料空间，相比同容积的圆型仓体，方型结构在生产线并排布置时能更充分利用车间平面空间，减少相邻设备间的空隙浪费，同时方型的侧壁平面更便于安装料位检测、振动破拱等附属配件，不需要额外制作弧形适配安装座。仓体底部设置四个垂直立柱作为支撑结构，立柱直接与仓体底部框架连接，将整个容器的载荷均匀传递到安装地面，支撑高度预留了足够的下方操作空间，可直接在容器下方放置接料箱、输送线进料端等受料设备，

　　不需要额外搭建支撑架来适配受料设备的高度。顶部采用四坡锥形顶盖结构，顶盖的斜面角度设置大于常见散料的自然堆积角，当有物料从上方落至顶盖表面时，可依靠重力沿斜面滑落至指定接料区域，避免物料在顶盖表面堆积造成的载荷超标，同时锥形顶盖的封闭结构可减少外界粉尘落入仓内污染物料，也能避免仓内物料的扬尘扩散到车间环境中。仓体侧壁采用等厚度板材拼接，拼接处设置外翻边结构提升侧壁的结构刚度，避免满料状态下侧壁受物料侧压力出现向外鼓胀变形，仓体底部设置倾斜导料板，导料板延伸至仓体外侧形成出料导槽，可将仓内物料定向引导至下方受料设备的进料口位置，不需要额外加装出料溜管。设计过程中优先考虑了安装边界的适配性，

　　整体外轮廓的长宽尺寸控制在常规小型输送线的进料口覆盖范围内，支撑立柱的底部安装孔位采用通用间距设置，可直接通过膨胀螺栓固定在水泥地面或者车间钢制平台上，不需要定制特殊的安装基座。仓体的边角位置均做了圆弧过渡处理，避免直角缝隙处的物料残留堆积，减少日常清理的工作量，同时圆弧过渡也能降低应力集中系数，提升长期受物料冲击位置的结构使用寿命。在实际使用场景中，该容器可配套小型破碎机、筛分机等设备使用，承接加工完成的物料做短暂缓存，平衡上下游设备的处理节拍差，避免上游设备出料速度过快造成下游设备堵料，也可作为人工投料工位的暂存料仓，操作人员可将批量物料提前倒入容器内，由容器持续向下游设备匀速供料，减少人工频繁投料的劳动强度。

　　结构建模过程中对各连接位置做了贴合实际加工工艺的处理，立柱与仓体框架的连接位置预留了焊接坡口，板材拼接处的缝隙控制在常规焊接工艺允许的公差范围内，顶盖与仓体的连接采用可拆卸式的螺栓固定结构，方便后期打开顶盖清理仓内部的残留物料，或者对仓内的附属配件进行检修更换。
