带驱动弯头结构工业旋风分离装置

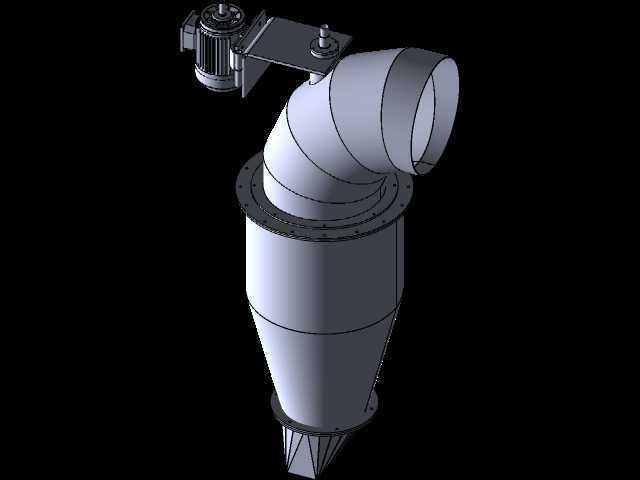

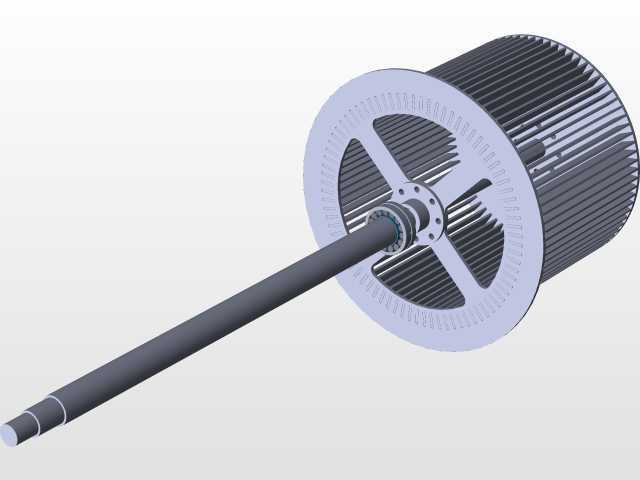

　　这套旋风分离装置的三维结构，是针对木工车间木屑收集、粉体加工线气固分离、工业除尘系统预分离场景做的适配设计，日常在工况里主要承担含尘气流进入主滤材前的粗分离职责，能把80%以上粒径10μm以上的固体颗粒从气流中甩离，大幅降低后端滤袋、滤筒的过滤负荷，延长终端过滤元件的更换周期。从结构布局来看，上部的90度弯头进风口采用了渐扩式流道设计，进风口法兰直接对接车间除尘主管道，安装时要注意进风方向和筒身切线方向完全对齐，避免气流直冲筒壁造成压损陡增；弯头侧部挂载的驱动组件，实际是配套的回转卸料器动力端，和下部锥底的卸料叶轮直连，能在分离装置处于负压工作状态时，连续把锥底收集的粉料、碎屑排出，同时阻断外部空气倒灌进分离腔，保证系统负压稳定。

　　设计阶段特意把进风口的中心高度和筒身直径做了1.5:1的比例匹配，这个比例是经过多轮流场仿真验证的，能让进入筒身的气流刚好形成稳定的下旋外涡，不会因为进风位置过高造成气流短路，也不会因为进风位置过低导致已分离的颗粒被二次卷吸。筒身直段部分的长度和锥段长度做了等长设计，锥段的锥角控制在15度，这个角度既可以保证下旋气流在锥段逐步收束时流速平稳提升，增强离心分离效果，又不会因为锥角过陡造成锥壁挂料积灰，针对含水率稍高的木屑、塑料粉粒工况，也能顺畅滑落到锥底卸料口。上部的弯头和直筒段采用法兰螺栓连接，法兰面预留了3mm的密封垫安装槽，现场安装时可以适配橡胶垫或者石棉垫做密封，避免除尘系统漏风影响分离效率；

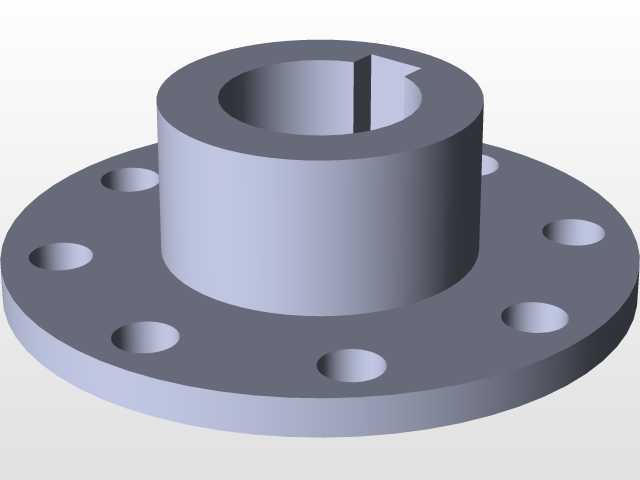

　　驱动电机的安装支架直接焊接在弯头侧部，支架上开了长条形调节孔，方便安装时调整电机和卸料器转轴的同轴度，避免长期运行出现轴封磨损、转轴偏摆的问题。安装边界方面，这套装置的顶部进风口法兰到锥底卸料口的垂直高度，适配常规层高4米的工业车间安装，进风口法兰的公称通径和主流DN300除尘管道完全匹配，侧部电机的外接电源线预留位置距离筒身外壁有200mm的安全间隙，不会和周边管道、支架产生干涉；设备整体的支撑点设在直筒段下部的法兰位置，现场做安装支架时只需要在这个位置做环形抱箍或者承重托板即可，不需要额外在锥段或者弯头位置加支撑，避免影响设备的检修拆卸。实际工况使用中，气流从上部弯头切向进入筒身后，会沿筒壁形成高速旋转的外涡旋，

　　气流中的固体颗粒在离心力作用下被甩向筒壁，和壁面接触后失去动能，沿壁面滑落到下部锥底，通过回转卸料器连续排出；经过分离的净化气流会在筒身中心形成内涡旋，从顶部的出风口（和进风口同轴布置在弯头中心位置）排出，进入后端的精过滤单元。设计时特意把中心出风管的插入深度做了优化，出风管下端刚好延伸到直筒段和锥段的交界位置，既可以避免刚进入的含尘气流直接短路从出风口排出，又不会因为插入过深阻挡下旋气流的流动路径，把整个设备的运行压损控制在1200Pa以内，适配常规的中压离心除尘风机，不需要额外选配高压风机就能满足工况风量要求。另外，锥底的卸料口采用了标准法兰接口，除了配套的回转卸料器，也可以根据现场工况选配重力卸料翻板阀、双层重锤卸灰阀，适配不同的系统压力、物料特性场景；筒身外壁预留了两个测压孔接口，现场运行时可以接压差表，实时监测设备内部的压损变化，当压损超过正常值时，就可以判断是否出现了锥体积料、进风口堵料的问题，方便运维人员及时排查故障。
