多工位织物过滤处理生产线结构设计

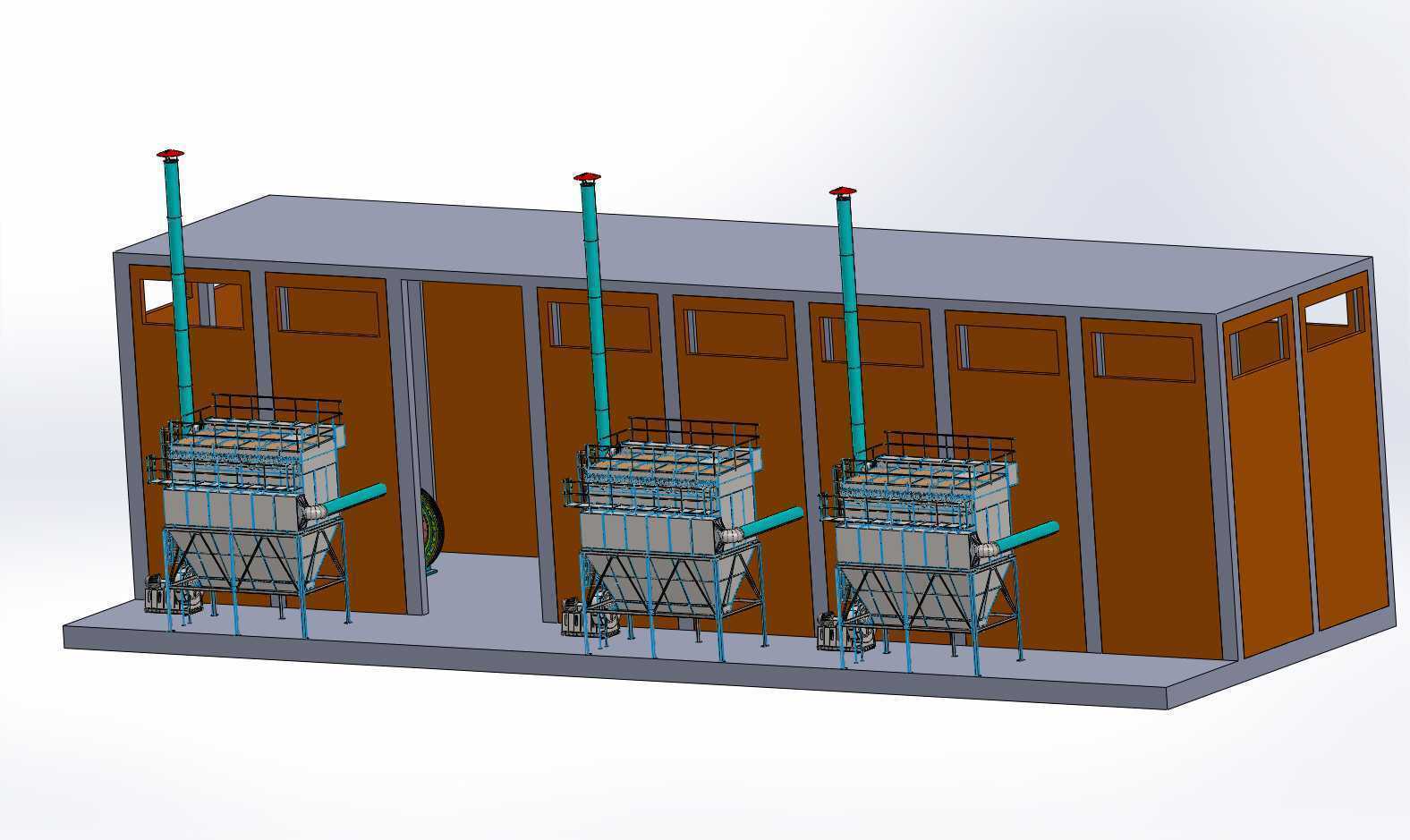

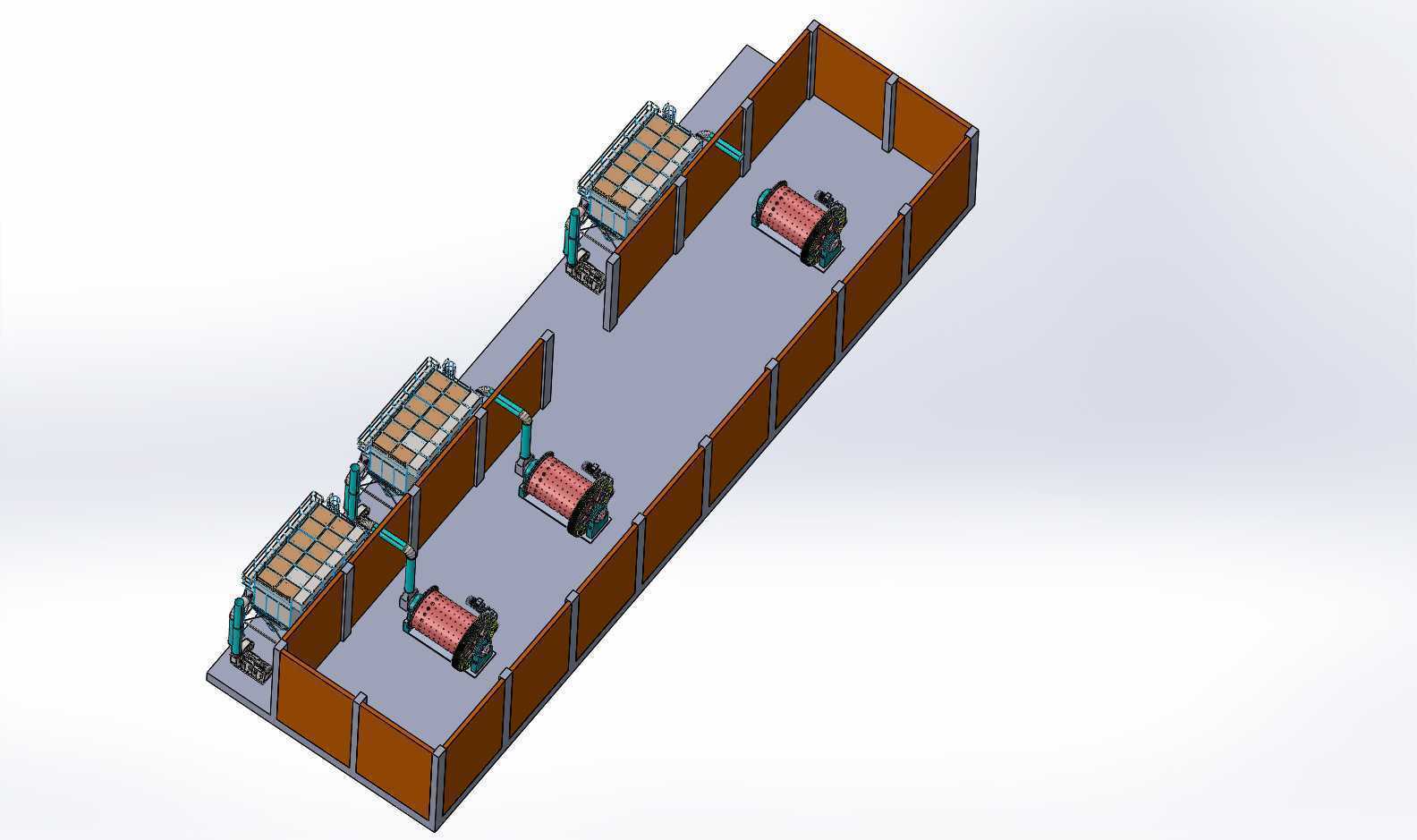

　　这套织物过滤处理设备的三维结构，是针对纺织印染、工业水处理、浆料过滤等场景中连续化织物介质过滤作业需求设计的，整体采用长条形直线排布的工位布局，适配车间内靠墙或通道侧的狭长安装空间，整体安装边界长度可根据工位数量灵活调整，单组三工位配置下整体占地宽度控制在1.8米以内，长度约6.2米，设备主体框架采用标准工业铝型材搭配钣金护板搭建，护板高度统一为1.2米，既可以阻隔作业过程中飞溅的过滤残液、织物碎屑，也不会遮挡操作人员观察各工位运行状态的视线，框架底部预留100mm的调平脚安装空间，可适配车间地面存在的50mm以内的高低差，无需额外做地面找平处理。

　　从功能逻辑上看，整套设备将待处理织物的上料、过滤作业、成品输出三个核心工序拆分到独立工位，每个工位都配置独立的织物卷装固定机构、过滤辊组以及管路接口，相邻工位之间通过导向辊组衔接织物走料路径，单工位可独立启停，不会因为单个工位的维护、换卷作业影响整条产线的运行，这种设计主要是考虑到织物过滤作业中，不同批次的织物过滤精度要求、走料速度存在差异，独立工位配置可以灵活匹配不同工艺参数，同时也能在单工位出现故障时快速隔离，降低产线停机带来的产能损失。每个工位的过滤辊组采用多孔辊面搭配织物张紧调节结构，辊面的开孔率经过匹配计算，既能保证过滤介质的通流面积，也能避免织物在走料过程中出现塌陷、褶皱，张紧调节机构采用手轮调节的丝杆结构，调节行程为150mm，操作人员可根据织物的厚度、张力特性快速调整张紧度，无需额外工具。

　　设计过程中重点考虑了织物走料的路径平顺性，所有导向辊的安装位置都经过走线模拟，保证织物在相邻工位之间的转向角度不超过30度，避免大角度转向带来的织物拉扯变形、边缘磨损问题，同时在每个工位的进料侧都配置了可拆卸的接渣槽，接渣槽采用抽拉式结构，清理过滤残留的纤维渣、杂质时无需拆解设备主体，直接抽出接渣槽即可完成清理，降低日常维护的工作量。设备的管路接口统一布置在框架的后侧，距离地面高度为300mm，方便车间内的工艺管路、排污管路对接，所有管路接口都采用标准快装接头，可根据实际使用需求快速更换不同通径的接头，适配不同流量的过滤介质输送需求。

　　从安装适配性来看，整套设备的各模块都采用螺栓拼接的组装结构，单个模块的最大重量不超过80kg，无需大型吊装设备，两名操作人员即可完成现场组装，框架上预留了多个传感器安装位，可根据自动化升级需求加装张力传感器、走料速度传感器、液位传感器等元件，后续可直接对接车间的MES系统，实现作业参数的实时采集与调整。设备的操作侧统一预留了600mm的操作空间，方便操作人员完成换卷、参数调整、日常清理等作业，护板上对应每个工位的位置都开设了透明观察窗，观察窗采用钢化玻璃材质，可随时观察内部过滤辊的运行状态、织物走料情况，无需打开护板就能判断是否存在走料偏移、堵塞等异常情况。

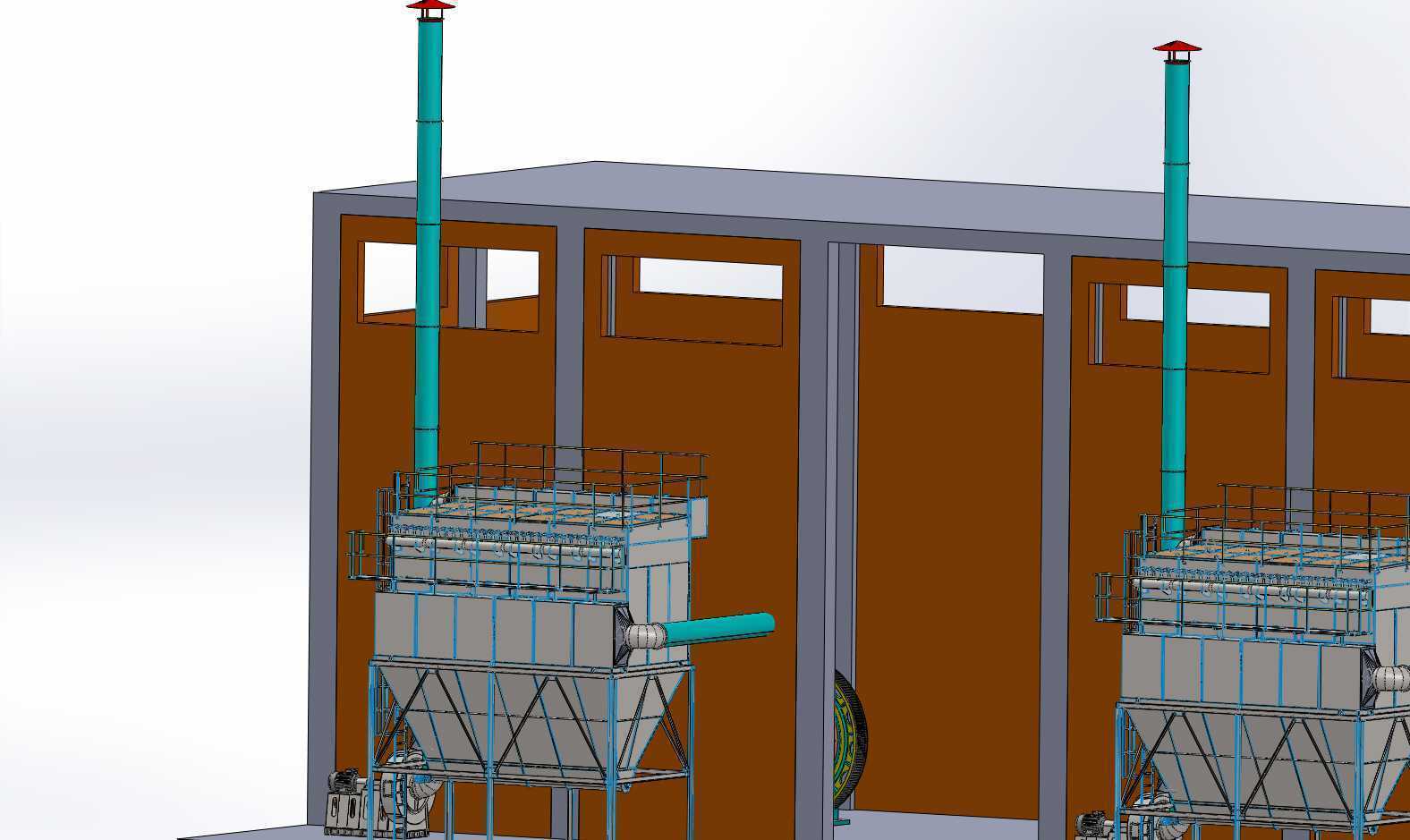

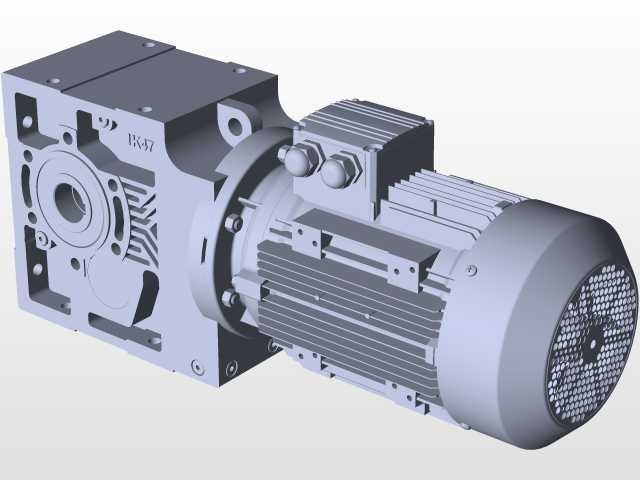

　　在结构强度校核上，框架的铝型材选型经过承重计算，单工位可承载最大200kg的织物卷装，适配市面上大多数常规幅宽的工业过滤织物卷料，辊组的转轴采用不锈钢材质，适配带一定腐蚀性的过滤介质作业场景，避免长期使用出现锈蚀影响辊面转动平顺性。各工位的驱动单元采用独立的减速电机配置，安装位置预留了张紧调节空间，可根据使用需求调整传动带的张紧度，驱动单元外侧都配置了可拆卸的防护壳，避免杂物卷入传动结构，也能降低作业过程中的传动噪音。
