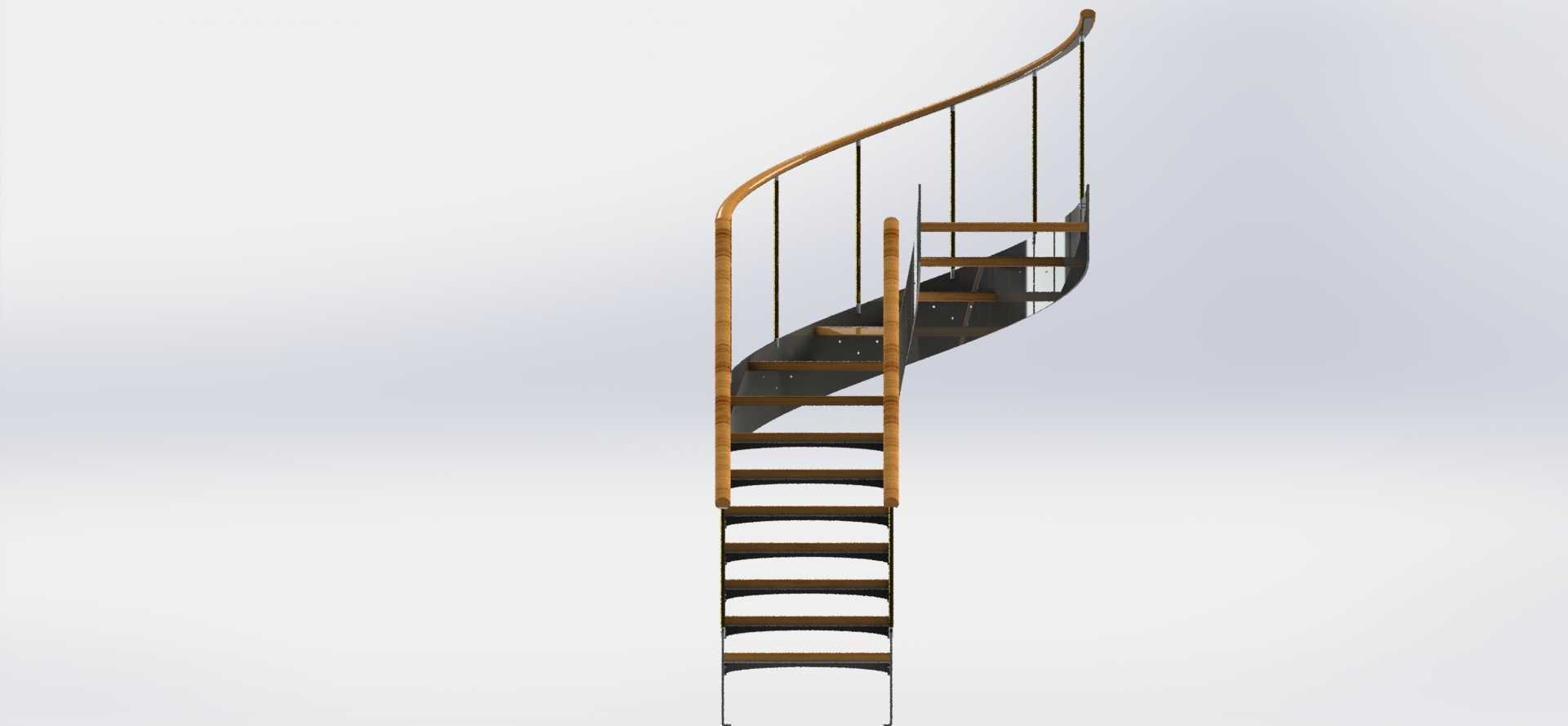

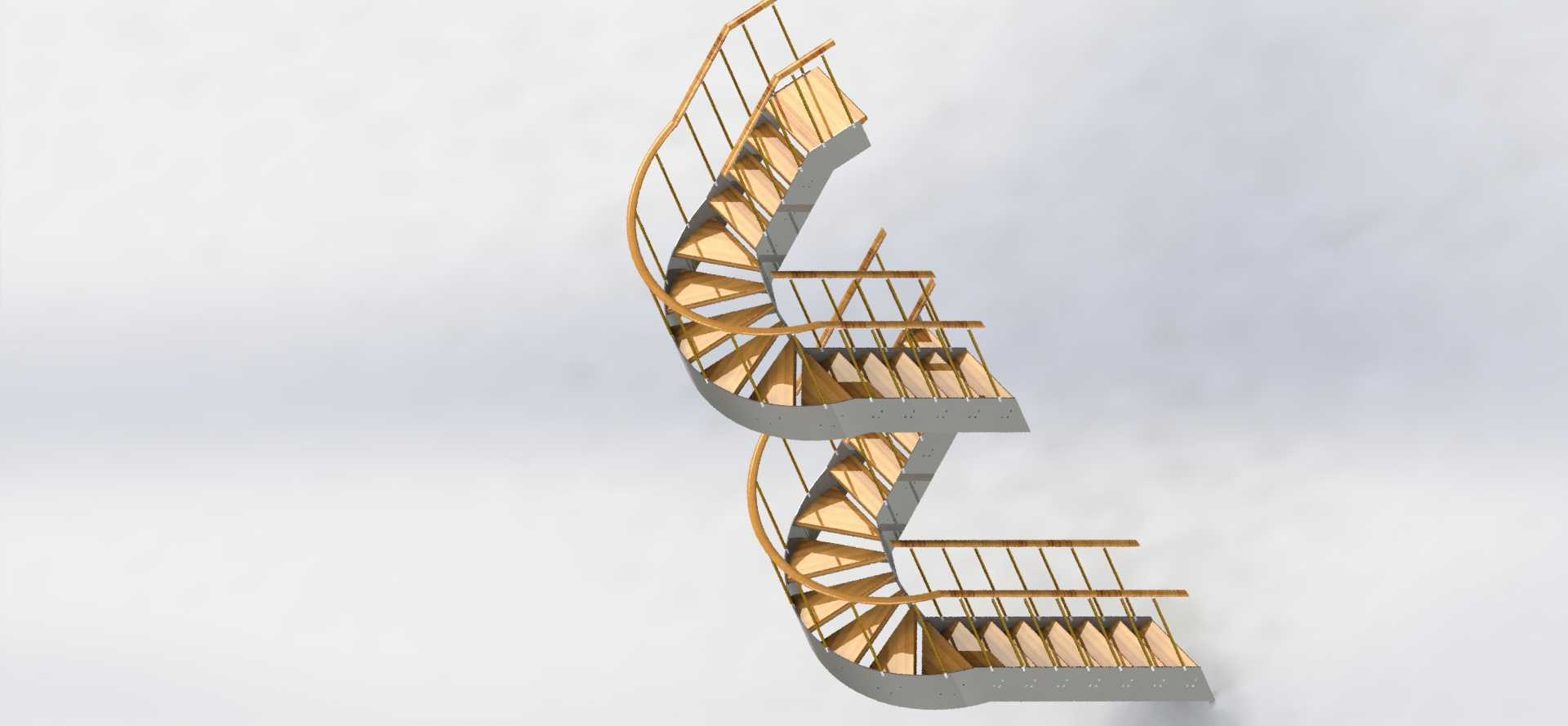

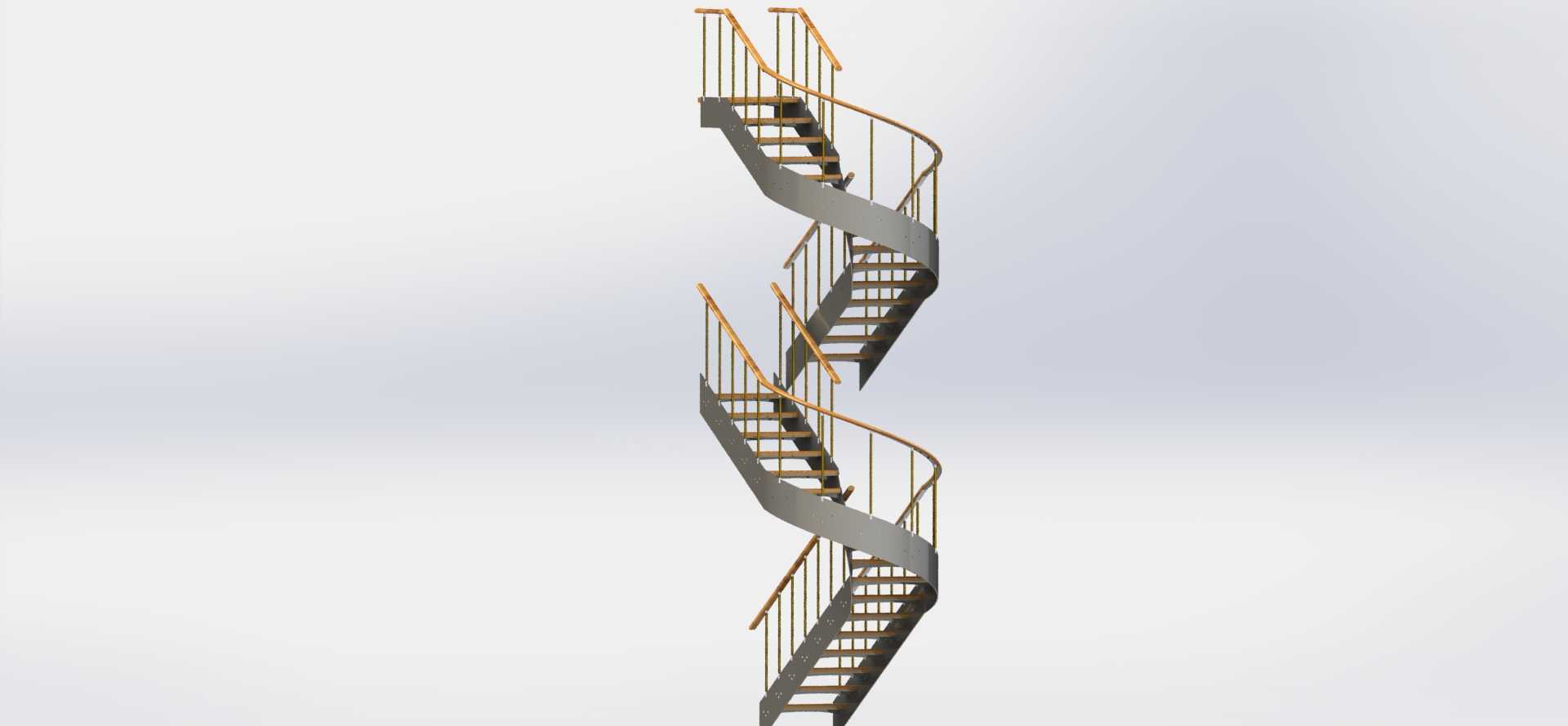

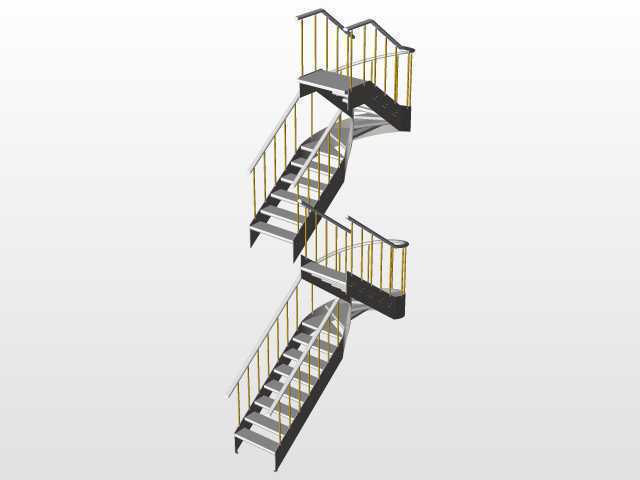

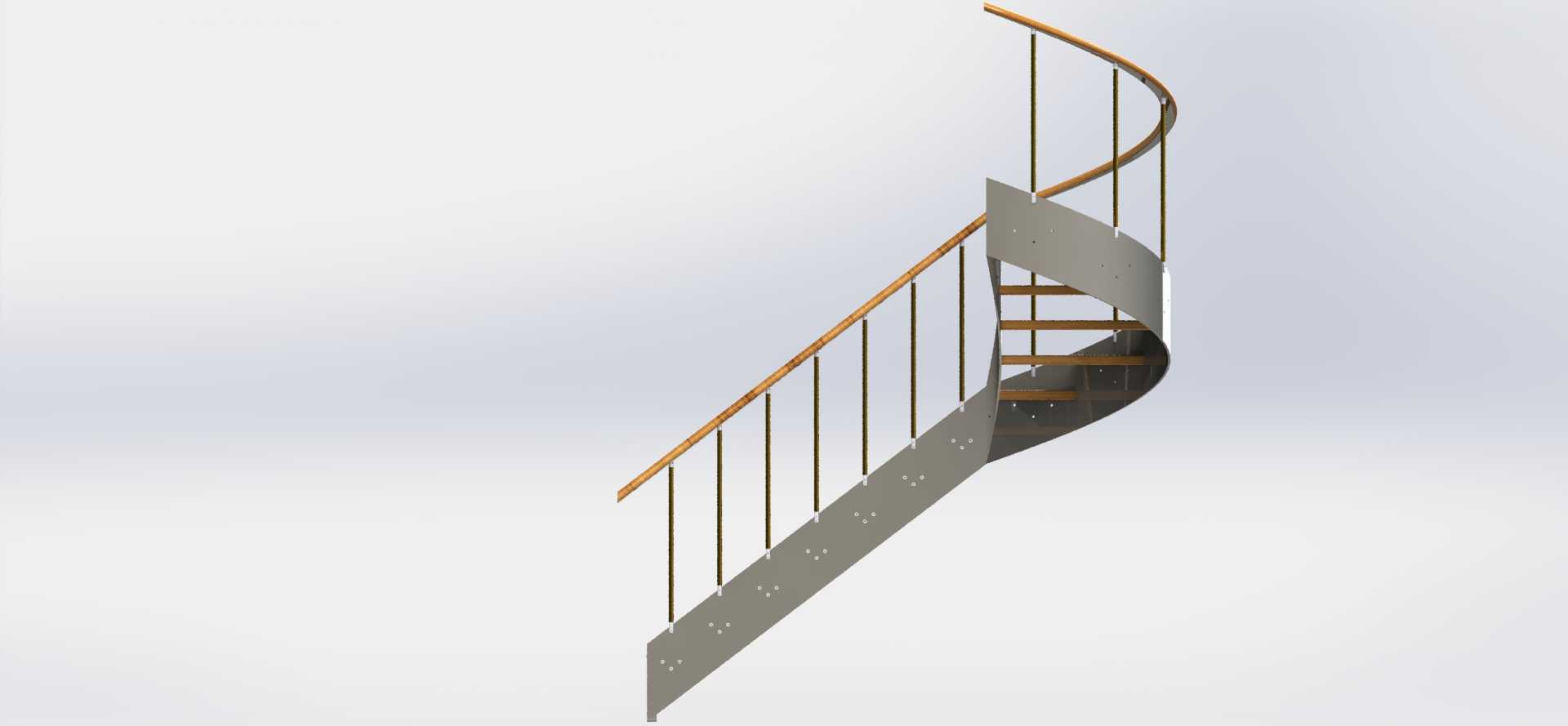

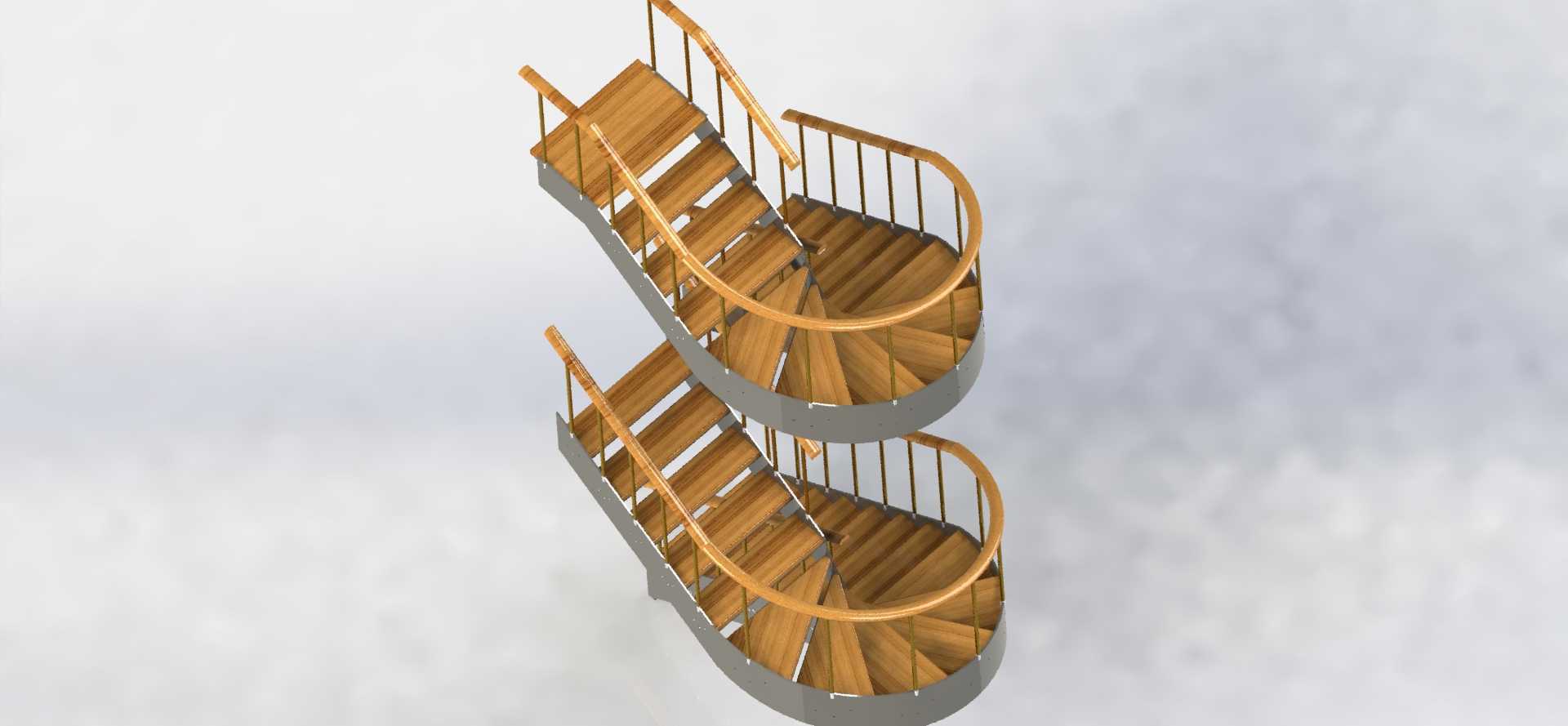

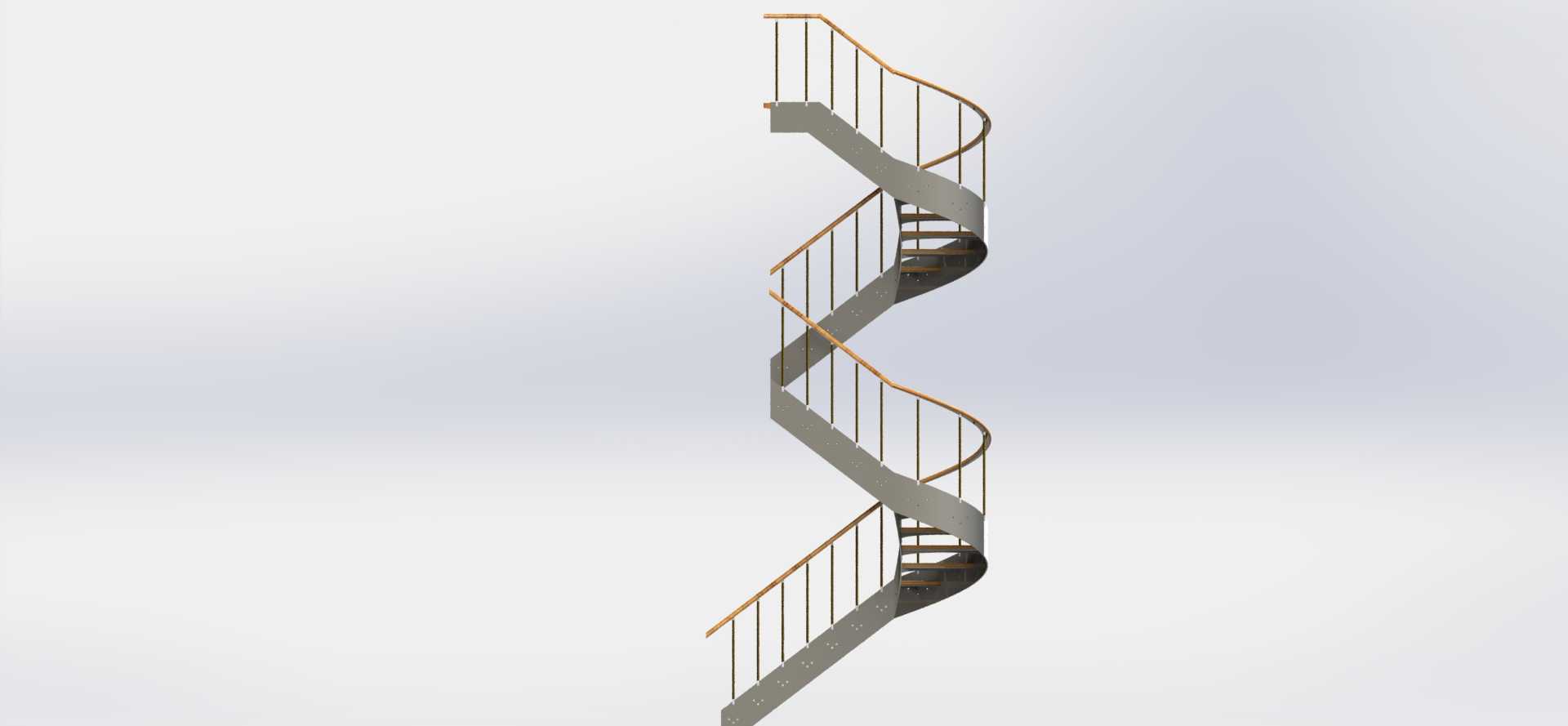

多层螺旋式钢结构楼梯三维设计

　　这款螺旋式钢结构梯具，核心应用场景集中在loft空间、小型复式建筑、工业风商用空间的垂直交通衔接，相比直跑楼梯，它能在极小的投影面积内完成多层楼层的通行连接，尤其适合层高3-6米、平面预留安装空间不足2平米的狭小区域，解决常规直梯、折梯占用平面面积过大的痛点。从实际使用维度看，它的踏步采用扇形钢板折弯成型，每级踏步的踏面宽度在靠近中心立柱侧收窄至100mm左右，外侧踏面宽度拓展至260mm，完全满足成年人脚掌全幅踩踏的受力需求，踏步前缘做了3mm的圆弧倒角处理，避免通行时剐蹭鞋履，踏步表面预留了防滑条安装槽，可后期嵌入橡胶或金属防滑条，适配潮湿、多尘的工业场景使用需求。扶手部分采用连续弯曲的金属管材搭配竖向栏杆，

　　栏杆间距控制在110mm以内，符合建筑防护的安全间距要求，扶手的弯曲曲率完全匹配梯段的螺旋上升轨迹，人手扶握时能全程保持顺滑的支撑触感，没有突兀的折角断点。设计过程中，首先确定中心支撑立柱的直径参数，选用114mm直径的无缝钢管作为核心承重构件，所有踏步的内侧端全部焊接固定在中心立柱外壁，焊接位置做了坡口处理，保证焊缝熔深达到6mm以上，单级踏步的静载荷承重可达到150kg，满足单人携带工具通行的载荷要求。梯段的螺旋升角控制在42度，这个角度平衡了通行舒适度与空间占用率，角度过大会导致通行时抬腿幅度过高易疲劳，角度过小则会增加梯段的总旋转圈数，占用更多垂直空间。安装边界方面，整个梯具的投影为直径1.6m的正圆形，

　　顶部和底部的连接端分别预留了与上层楼板、地面的连接法兰盘，法兰盘上开有4个M16的膨胀螺栓安装孔，安装时不需要破坏原有建筑的主体结构，仅需在地面和楼板对应位置打孔固定即可，中心立柱的垂直度安装公差控制在1/1000以内，避免梯段旋转上升过程中出现偏心晃动。外侧的扶手栏杆下端与踏步外侧边缘焊接固定，上端扶手的顶部高度距离踏步踏面保持900mm的统一高度，全程没有高度差，在梯段的上下两端入口位置，扶手额外延伸出150mm的水平段，给使用者上下梯时提供稳定的扶握过渡。从结构受力逻辑看，整个梯具的载荷全部通过踏步传递到中心立柱，再由中心立柱上下两端的连接点传递到建筑结构，不需要额外设置侧边支撑梁，相比有中柱的其他梯型，它的自重更轻，

　　整体重量控制在280kg左右，运输和现场吊装都更便捷。踏步的钢板厚度选用4mm的热轧钢板，焊接完成后整体做喷砂除锈处理，表面可根据使用场景做喷塑、镀锌或者实木贴面处理，适配工业风、家装、商用等不同的装修风格。在建模过程中，螺旋线的生成是核心难点，需要匹配每一级踏步的升高值，每旋转30度设置一级踏步，每级踏步的升高值控制在180mm，符合人体工程学的抬腿高度，连续旋转三圈即可覆盖5.4米的总层高，适配大多数loft和小型复式的层高需求。另外，栏杆的排布需要沿着螺旋线等距分布，每根栏杆的长度根据所在位置的扶手高度差做参数化调整，避免出现栏杆长度不一、扶手安装后歪斜的问题，所有栏杆与扶手、踏步的连接位置都做了满焊处理，打磨掉焊渣后做平滑过渡，没有尖锐的凸起。实际安装时，可先将中心立柱固定在地面位置，再逐层焊接踏步，调整好踏步的水平度后再安装栏杆和扶手，整个安装过程仅需两名工人配合即可完成，不需要大型吊装设备，对于旧楼改造、空间加装楼梯的场景适配性极强。相比混凝土螺旋楼梯，它的施工周期更短，不需要支模浇筑，安装完成后即可投入使用，而且后期可拆卸移位，适合临时建筑或者需要调整空间布局的场所使用。
